Пристрій для прибирання приміщень

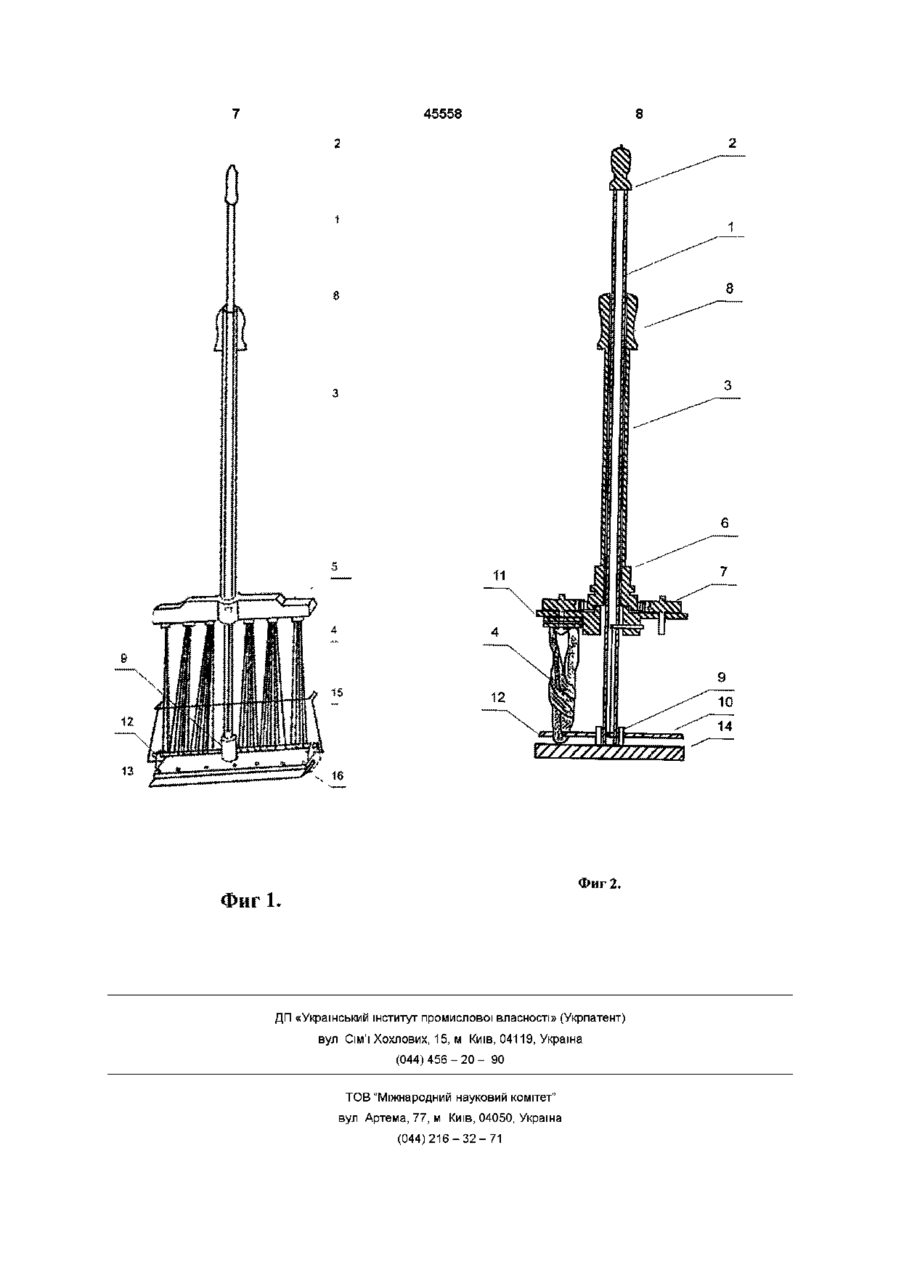

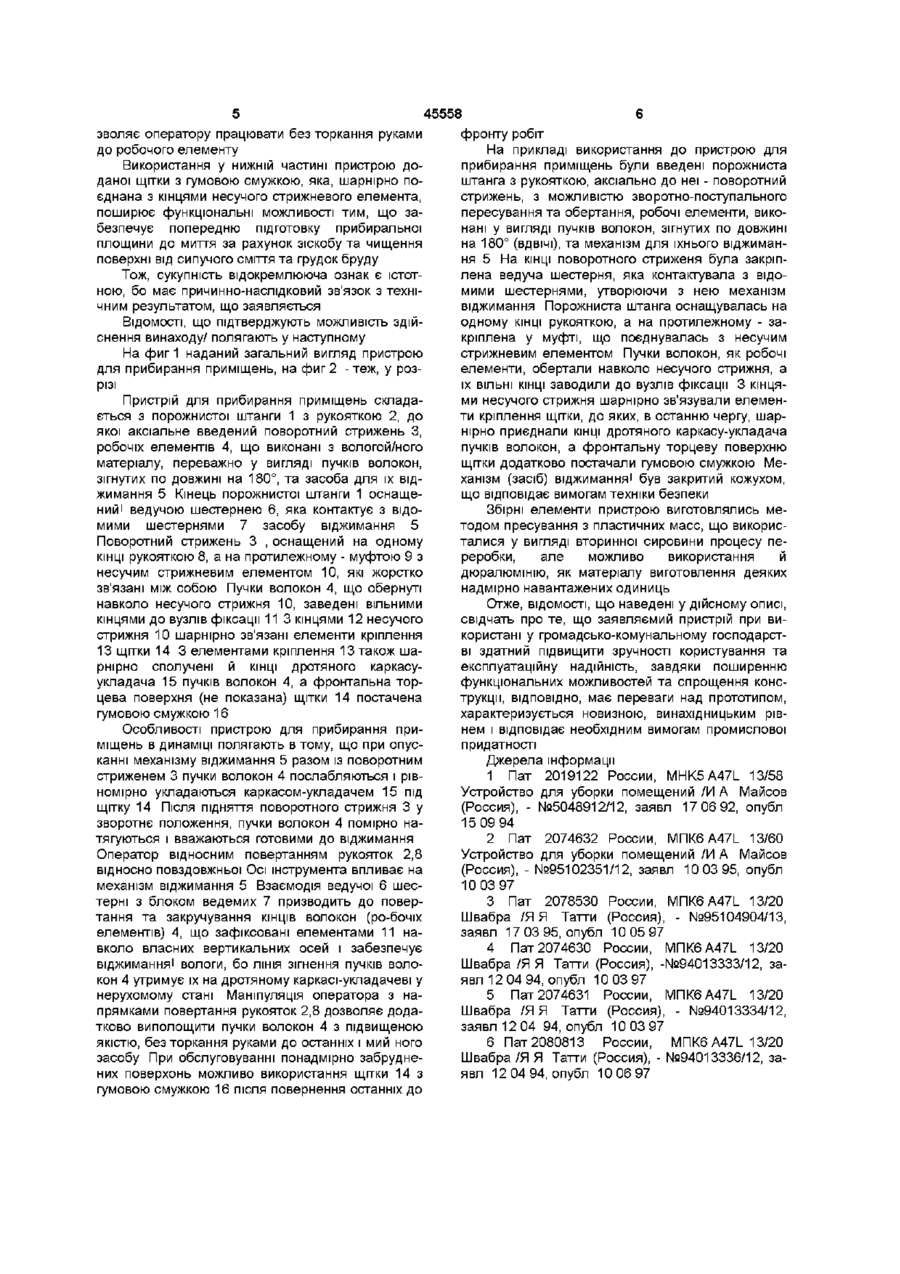

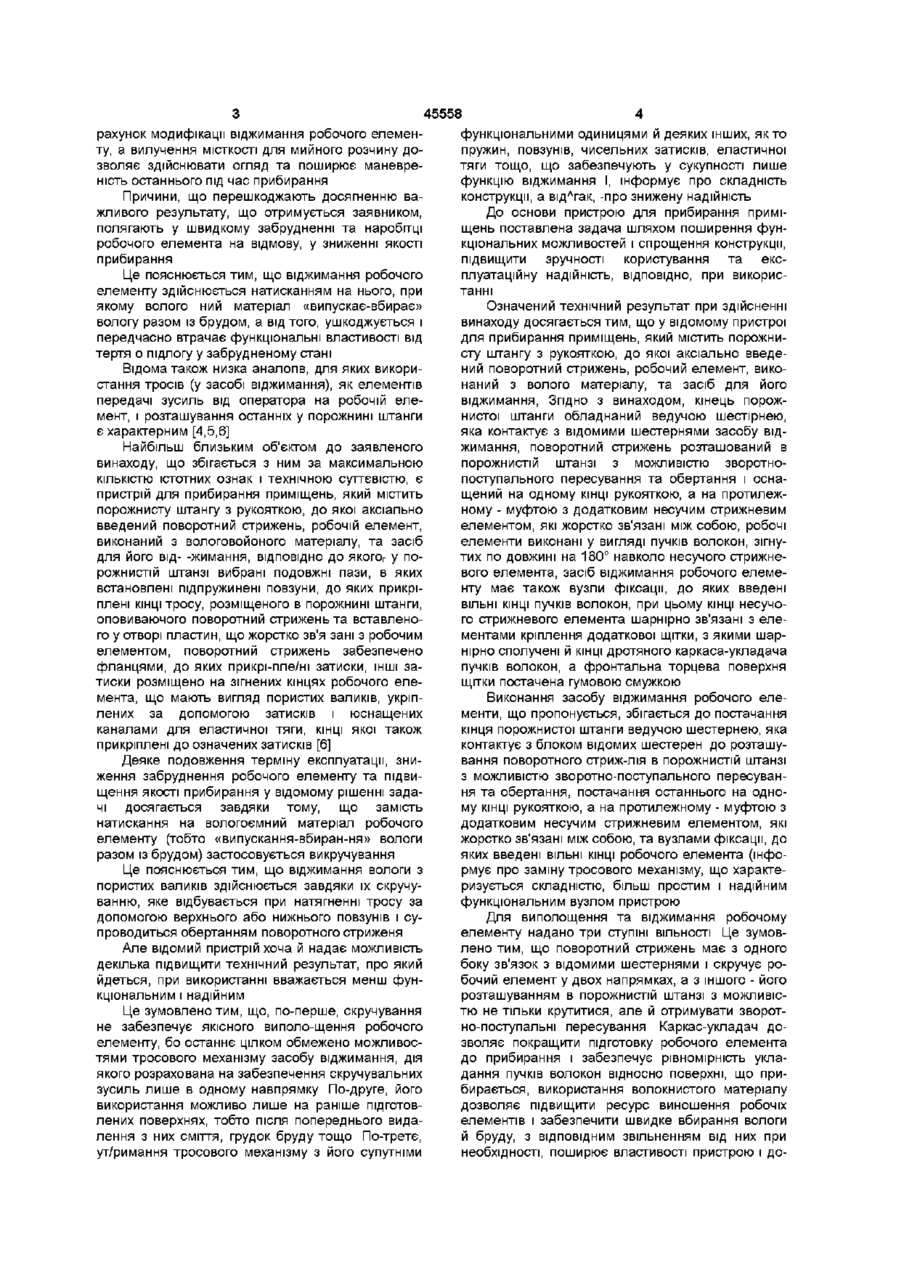

Пристрій для прибирання приміщень, який містить порожнисту штангу з рукояткою, до якої аксіально введений поворотний стрижень, робочий елемент, виконаний з вологоємного матеріалу, та засіб для його віджимання, який відрізняється тим, що кінець порожнистої штанги обладнаний ведучою шестернею, яка контактує з веденими шестернями засобу віджимання, поворотний стри жень розташований в порожнистій штанзі з можливістю зворотно-поступального пересування та обертання і оснащений на одному КІНЦІ рукояткою, а на протилежному - муфтою з додатковим несучим стрижневим елементом, які жорстко зв'язані між собою, робочі елементи виконані у вигляді пучків волокон, зігнутих по довжині на 180° навколо несучого стрижневого елемента, засіб віджимання робочого елемента має також вузли фіксації, до яких введені ВІЛЬНІ КІНЦІ пучків волокон, при цьому КІНЦІ несучого стрижневого елемента шарнірно зв'язані з елементами кріплення додаткової щітки, з якими шарнірно сполучені і КІНЦІ дротяного каркаса-укладача пучків волокон, а фронтальна торцева поверхня щітки оснащена гумовою смужкою Винахід відноситься до предметів домашнього побуту, зокрема, для миття і чищення приміщень, а саме, до швабр, і може бути використаним у громадсько-комунальному господарстві для миття горизонтальних і вертикальних поверхонь, перважно підлог, вітрин, стін, оброблених каменем, кахлем або фарбовим покриттям Технічний рівень розвитку объекта, що встановлений заявником, інформує про те, що основна тенденція удосконалення пристроїв для прибирання приміщень відбиває підвищення зручностей користування ними Відомий пристрій для прибирання приміщень, що містить штангу з рукояткою, робочій елемент мання згаданої МІСТКОСТІ, на думку заявника, ускладнює маневреність прибирального інструменту, створює додаткові незручності та наділяє її надмірною вагою, рівно як у іншому технічному рішенні задачі того ж патентовласника [2] Відомий пристрій для прибирання приміщень, що містить порожнисту штангу з рукояткою, робочій елемент, виконаний з вологоємного матеріалу, та засіб для його віджимання ВІДПОВІДНО ДО ЯКОГО, на штанзі закріплена МІСТКІСТЬ ДЛЯ МИЙ НОІ рідини, а засіб для віджимання робочого елементу виконаний у вигляді кришки з опірним бортиком по периметру МІСТКОСТІ для микної рідини та крізним отвором для штанги, при цьому кришка постачена довгастою та круглою віджимними лунками, що забезпечені перфорованими отворами [1] До причини, що перешкоджає досягненню технічного результату, що заявляється, відноситься постійний зв'язок МІСТКОСТІ для митного розчину з робочкм елементом, який перекриває огляд і контролювання за станом останнього До того ж, утри та засіб для його віджимання ВІДПОВІДНО ДО ЯКОГО робочій орган має вигляд валика, що закріплений на осі з можливістю переміщення у вертикальній площині, до порожнини штанги введені повзуни, один з яких підпружинений та оснащений стрижнем, який зв'язаний на нижньому КІНЦІ З гальмовою колодкою, яка контактує з валиком, а в порожнині штанги пропущені троси, одні КІНЦІ ЯКИХ приєднані через колодки до щічок валика, що сполучені з ними, а ІНШІ - пропущені крізь блоки і пов'язані з іншим повзуном [3] Конструкція дозволяє при підтягненні вгору повзуна, що пов'язаний з тросами, стискувати валик і віджимати з нього вологу При впливі на інший повзун відбувається або гальмування валика, або його звільнення для зміни робочої поверхні Аналіз цієї конструкції дозволяє підкреслити, що використання порожнини штанги поширює можливості подальшого вдосконалення пристрою за 00 ю ю ю 45558 функціональними одиницями й деяких інших, як то ту, а вилучення МІСТКОСТІ ДЛЯ МИЙНОГО розчину допружин, повзунів, чисельних затисків, еластичної зволяє здійснювати огляд та поширює маневретяги тощо, що забезпечують у сукупності лише ність останнього під час прибирання функцію віджимання І, інформує про складність конструкції, а відлгак, -про знижену надійність Причини, що перешкоджають досягненню важливого результату, що отримується заявником, До основи пристрою для прибирання приміполягають у швидкому забрудненні та наробітці щень поставлена задача шляхом поширення фунробочого елемента на відмову, у зниженні якості кціональних можливостей і спрощення конструкції, прибирання підвищити зручності користування та експлуатаційну надійність, ВІДПОВІДНО, при викорисЦе пояснюється тим, що віджимання робочого танні елементу здійснюється натисканням на нього, при якому волого ний матеріал «випускає-вбирає» Означений технічний результат при здійсненні вологу разом із брудом, а від того, ушкоджується і винаходу досягається тим, що у відомому пристрої передчасно втрачає функціональні властивості від для прибирання приміщень, який містить порожнитертя о підлогу у забрудненому стані сту штангу з рукояткою, до якої аксіально введений поворотний стрижень, робочий елемент, викоВідома також низка аналогів, для яких викоринаний з волого матеріалу, та засіб для його стання тросів (у засобі віджимання), як елементів віджимання, Згідно З винаходом, кінець порожпередачі зусиль від оператора на робочій еленистої штанги обладнаний ведучою шестірнею, мент, і розташування останніх у порожнині штанги яка контактує з відомими шестернями засобу відє характерним [4,5,6] жимання, поворотний стрижень розташований в Найбільш близьким об'єктом до заявленого порожнистій штанзі з можливістю зворотновинаходу, що збігається з ним за максимальною поступального пересування та обертання і оснаКІЛЬКІСТЮ істотних ознак і технічною суттєвістю, є щений на одному КІНЦІ рукояткою, а на протилежпристрій для прибирання приміщень, який містить ному - муфтою з додатковим несучим стрижневим порожнисту штангу з рукояткою, до якої аксіально елементом, які жорстко зв'язані між собою, робочі введений поворотний стрижень, робочій елемент, елементи виконані у вигляді пучків волокон, зігнувиконаний з вологовойоного матеріалу, та засіб тих по довжині на 180° навколо несучого стрижнедля його від- -жимання, ВІДПОВІДНО ДО якогог у пового елемента, засіб віджимання робочого елемерожнистій штанзі вибрані подовжні пази, в яких нту має також вузли фіксації, до яких введені встановлені підпружинені повзуни, до яких прикрівільні КІНЦІ пучків волокон, при цьому КІНЦІ несучоплені КІНЦІ тросу, розміщеного в порожнині штанги, го стрижневого елемента шарнірно зв'язані з елеоповиваючого поворотний стрижень та вставленоментами кріплення додаткової щітки, з якими шарго у отворі пластин, що жорстко зв'я зані з робочим нірно сполучені й КІНЦІ дротяного каркаса-укладача елементом, поворотний стрижень забезпечено пучків волокон, а фронтальна торцева поверхня фланцями, до яких прикрі-пле/ні затиски, ІНШІ защітки постачена гумовою смужкою тиски розміщено на зігнених кінцях робочого елемента, що мають вигляд пористих валиків, укріпВиконання засобу віджимання робочого елелених за допомогою затисків і юснащених менти, що пропонується, збігається до постачання каналами для еластичної тяги, КІНЦІ якої також кінця порожнистої штанги ведучою шестернею, яка прикріплені до означених затисків [6] контактує з блоком відомих шестерен до розташурахунок модифікації віджимання робочого елемен Деяке подовження терміну експлуатації, зниження забруднення робочого елементу та підвищення якості прибирання у відомому рішенні задачі досягається завдяки тому, що замість натискання на вологоємний матеріал робочого елементу (тобто «випускання-вбиран-ня» вологи разом із брудом) застосовується викручування Це пояснюється тим, що віджимання вологи з пористих валиків здійснюється завдяки їх скручуванню, яке відбувається при натягненні тросу за допомогою верхнього або нижнього повзунів і супроводиться обертанням поворотного стриженя Але відомий пристрій хоча й надає можливість декілька підвищити технічний результат, про який йдеться, при використанні вважається менш функціональним і надійним Це зумовлено тим, що, по-перше, скручування не забезпечує якісного виполо-щення робочого елементу, бо останнє цілком обмежено можливостями тросового механізму засобу віджимання, дія якого розрахована на забезпечення скручувальних зусиль лише в одному навпрямку По-друге, його використання можливо лише на раніше підготовлених поверхнях, тобто після попереднього видалення з них сміття, грудок бруду тощо По-третє, ут/римання тросового механізму з його супутніми вання поворотного стриж-лія в порожнистій штанзі з можливістю зворотно-поступального пересування та обертання, постачання останнього на одному КІНЦІ рукояткою, а на протилежному - муфтою з додатковим несучим стрижневим елементом, які жорстко зв'язані між собою, та вузлами фіксації, до яких введені ВІЛЬНІ КІНЦІ робочого елемента (інформує про заміну тросового механізму, що характеризується складністю, більш простим і надійним функціональним вузлом пристрою Для виполощення та віджимання робочому елементу надано три ступіні ВІЛЬНОСТІ Це зумовлено тим, що поворотний стрижень має з одного боку зв'язок з відомими шестернями і скручує робочий елемент у двох напрямках, а з іншого - його розташуванням в порожнистій штанзі з можливістю не тільки крутитися, але й отримувати зворотно-поступальні пересування Каркас-уклад ач дозволяє покращити підготовку робочого елемента до прибирання і забезпечує рівномірність укладання пучків волокон відносно поверхні, що прибирається, використання волокнистого матеріалу дозволяє підвищити ресурс виношення робочіх елементів і забезпечити швидке вбирання вологи й бруду, з ВІДПОВІДНИМ звільненням від них при необхідності, поширює властивості пристрою і до зволяє оператору працювати без торкання руками до робочого елементу Використання у нижній частині пристрою доданої щітки з гумовою смужкою, яка, шарнірно поєднана з кінцями несучого стрижневого елемента, поширює функціональні можливості тим, що забезпечує попередню підготовку прибирал ьної площини до миття за рахунок зіскобу та чищення поверхні від сипучого сміття та грудок бруду Тож, сукупність відокремлююча ознак є істотною, бо має причинно-наслідковий зв'язок з технічним результатом, що заявляється ВІДОМОСТІ, ЩО підтверджують можливість здійснення винаходу/ полягають у наступному На фиг 1 наданий загальний вигляд пристрою для прибирання приміщень, на фиг 2 - теж, у розрізі Пристрій для прибирання приміщень складається з порожнистої штанги 1 з рукояткою 2, до якої аксіальне введений поворотний стрижень З, робочіх елементів 4, що виконані з вологой/ного матеріалу, переважно у вигляді пучків волокон, зігнутих по довжині на 180°, та засоба для їх віджимання 5 Кінець порожнистої штанги 1 оснащений! ведучою шестернею 6, яка контактує з відомими шестернями 7 засобу віджимання 5 Поворотний стрижень 3 , оснащений на одному КІНЦІ рукояткою 8, а на протилежному - муфтою 9 з несучим стрижневим елементом 10, які жорстко зв'язані між собою Пучки волокон 4, що обернуті навколо несучого стрижня 10, заведені вільними кінцями до вузлів фіксації 113 кінцями 12 несучого стрижня 10 шарнірно зв'язані елементи кріплення 13 щітки 14 3 елементами кріплення 13 також шарнірно сполучені й КІНЦІ дротяного каркасуукладача 15 пучків волокон 4, а фронтальна торцева поверхня (не показана) щітки 14 постачена гумовою смужкою 16 Особливості пристрою для прибирання приміщень в динаміці полягають в тому, що при опусканні механізму віджимання 5 разом із поворотним стриженем 3 пучки волокон 4 послабляються і рівномірно укладаються каркасом-укладачем 15 під щітку 14 Після ПІДНЯТТЯ поворотного стрижня 3 у зворотнє положення, пучки волокон 4 помірно натягуються і вважаються готовими до віджимання Оператор відносним повертанням рукояток 2,8 відносно повздовжньої Осі інструмента впливає на механізм віджимання 5 Взаємодія ведучої 6 шестерні з блоком ведемих 7 призводить до повертання та закручування КІНЦІВ ВОЛОКОН (ро-бочіх елементів) 4, що зафіксовані елементами 11 навколо власних вертикальних осей і забезпечує віджиманняі вологи, бо ЛІНІЯ зігнення пучків волокон 4 утримує їх на дротяному каркасі-укладачеві у нерухомому стані Маніпуляція оператора з напрямками повертання рукояток 2,8 дозволяє додатково виполощити пучки волокон 4 з підвищеною якістю, без торкання руками до останніх і мий ного засобу При обслуговуванні понадмірно забруднених поверхонь можливо використання щітки 14 з гумовою смужкою 16 після повернення останніх до 45558 фронту робіт На прикладі використання до пристрою для прибирання приміщень були введені порожниста штанга з рукояткою, аксіально до неї - поворотний стрижень, з можливістю зворотно-поступального пересування та обертання, робочі елементи, виконані у вигляді пучків волокон, зігнутих по довжині на 180° (ВДВІЧІ), та механізм для їхнього віджимання 5 На КІНЦІ поворотного стриженя була закріплена ведуча шестерня, яка контактувала з відомими шестернями, утворюючи з нею механізм віджимання Порожниста штанга оснащувалась на одному КІНЦІ рукояткою, а на протилежному - закріплена у муфті, що поєднувалась з несучим стрижневим елементом Пучки волокон, як робочі елементи, обертали навколо несучого стрижня, а їх ВІЛЬНІ КІНЦІ заводили до вузлів фіксації 3 кінцями несучого стрижня шарнірно зв'язували елементи кріплення щітки, до яких, в останню чергу, шарнірно приєднали КІНЦІ дротяного каркасу-укладача пучків волокон, а фронтальну торцеву поверхню щітки додатково постачали гумовою смужкою Механізм (засіб) віджиманняі був закритий кожухом, що відповідає вимогам техніки безпеки Збірні елементи пристрою виготовлялись методом пресування з пластичних масс, що використалися у вигляді вторинної сировини процесу переробки, але можливо використання й дюралюмінію, як матеріалу виготовлення деяких надмірно навантажених одиниць Отже, ВІДОМОСТІ, що наведені у дійсному описі, свідчать про те, що заявляємий пристрій при використані у громадсько-комунальному господарстві здатний підвищити зручності користування та експлуатаційну надійність, завдяки поширенню функціональних можливостей та спрощення конструкції, ВІДПОВІДНО, має переваги над прототипом, характеризується новизною, винахідницьким рівнем і відповідає необхідним вимогам промислової придатності Джерела інформації 1 Пат 2019122 России, MHK5A47L 13/58 Устройство для уборки помещений /И А Майсов (Россия), - №5048912/12, заявл 17 06 92, опубл 15 09 94 2 Пат 2074632 России, МПК6 A47L 13/60 Устройство для уборки помещений /И А Майсов (Россия), - №95102351/12, заявл 10 03 95, опубл 10 03 97 3 Пат 2078530 России, МПК6 A47L 13/20 Швабра /Я Я Татти (Россия), - №95104904/13, заявл 17 03 95, опубл 10 05 97 4 Пат 2074630 России, МПК6А47І_ 13/20 Швабра /Я Я Татти (Россия), -№94013333/12, заявл 12 04 94, опубл 10 03 97 5 Пат 2074631 России, МПК6А47І_ 13/20 Швабра /Я Я Татти (Россия), - №94013334/12, заявл 12 04 94, опубл 10 03 97 6 Пат2080813 России, МПК6 A47L 13/20 Швабра /Я Я Татти (Россия), - №94013336/12, заявл 12 04 94, опубл 10 06 97 45558 13 Фиг 2. Фиг 1. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
