Сифонна пробка

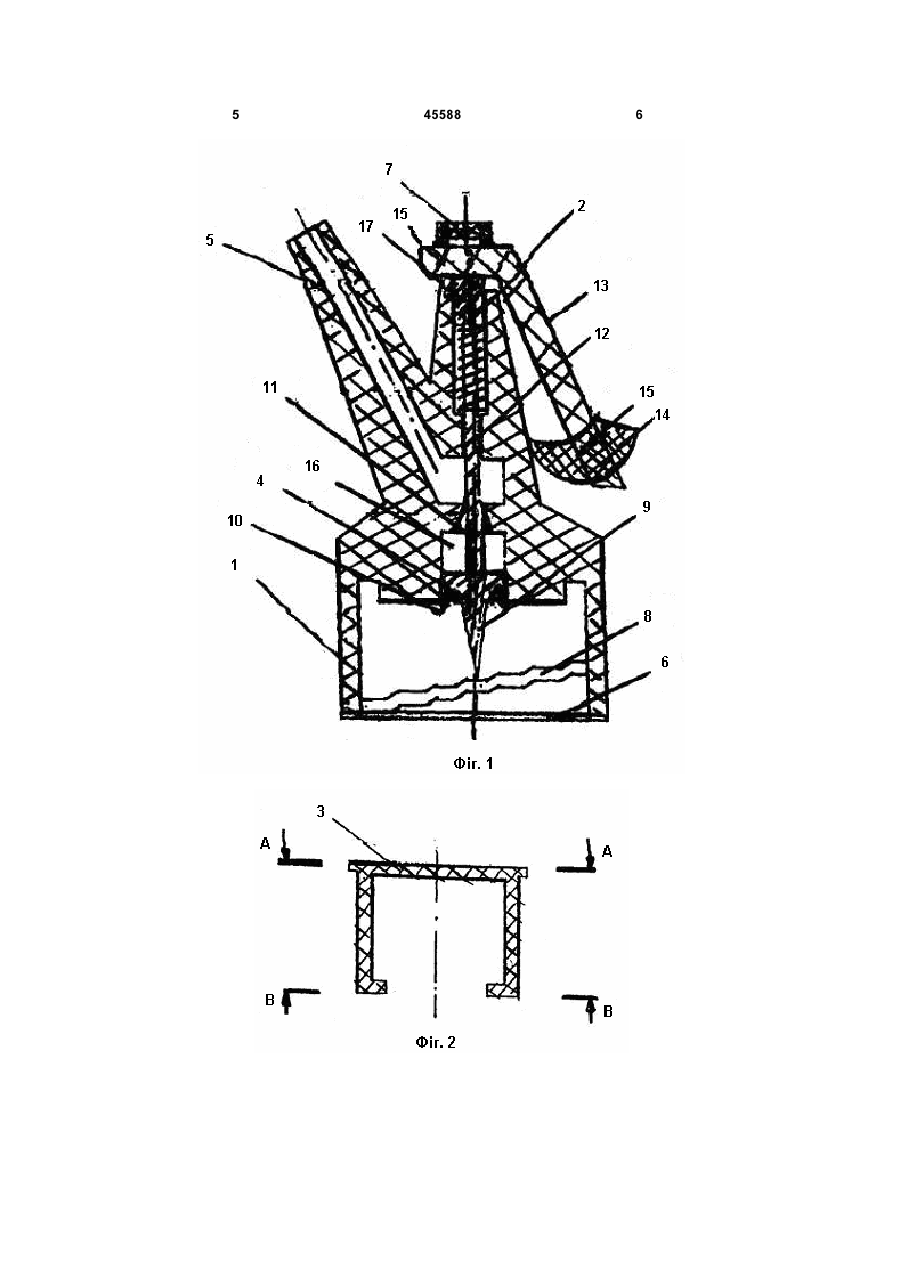

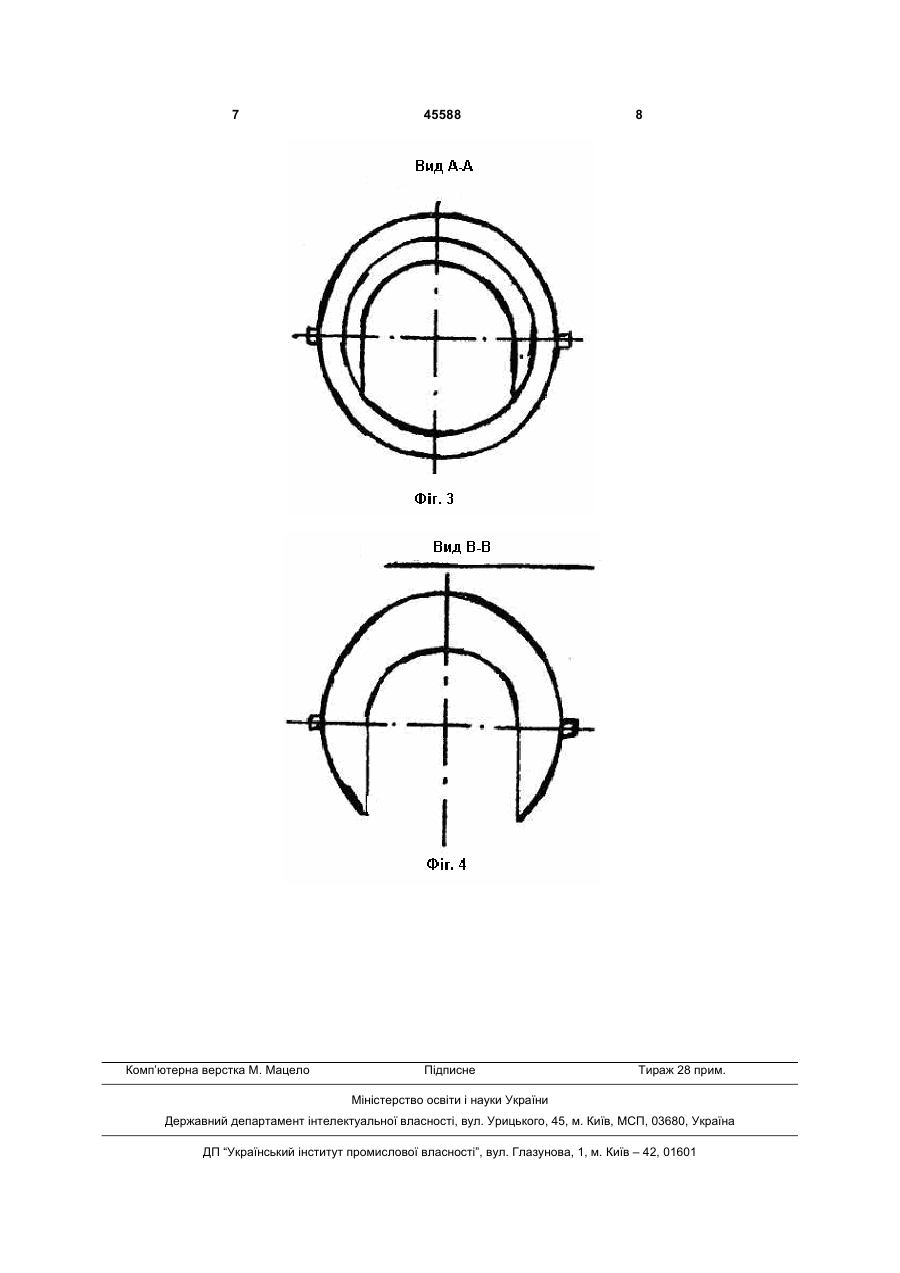

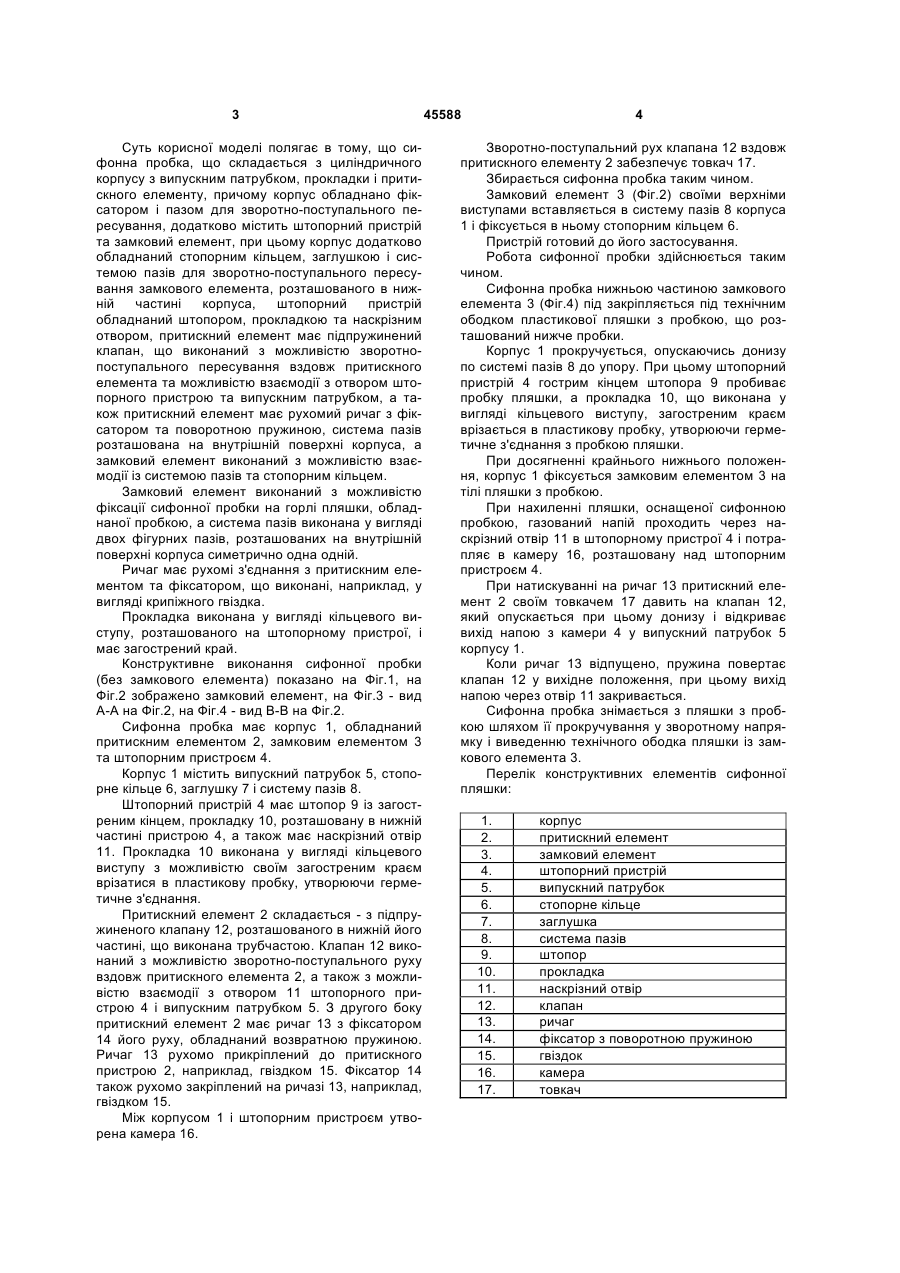

1. Сифонна пробка, що містить циліндричний корпус з випускним патрубком, прокладкою і притискним елементом, при цьому корпус містить фіксатор і паз для зворотно-поступального пересування, яка відрізняється тим, що вона додатково містить штопорний пристрій та замковий елемент, при цьому корпус додатково обладнаний стопорним кільцем, заглушкою і системою пазів для зворотно-поступального пересування замкового елемента, розташованого в нижній частині корпуса, штопорний пристрій обладнаний штопором, прокладкою та наскрізним отвором, притискний елемент має підпружинений клапан, що виконаний з можливістю зворотно-поступального пересування вздовж притискного елемента та можливістю взаємодії з отвором штопорного пристрою та випускним патрубком, а також притискний елемент має рухомий важіль з фіксатором та поворотною пру U 2 (19) 1 3 Суть корисної моделі полягає в тому, що сифонна пробка, що складається з циліндричного корпусу з випускним патрубком, прокладки і притискного елементу, причому корпус обладнано фіксатором і пазом для зворотно-поступального пересування, додатково містить штопорний пристрій та замковий елемент, при цьому корпус додатково обладнаний стопорним кільцем, заглушкою і системою пазів для зворотно-поступального пересування замкового елемента, розташованого в нижній частині корпуса, штопорний пристрій обладнаний штопором, прокладкою та наскрізним отвором, притискний елемент має підпружинений клапан, що виконаний з можливістю зворотнопоступального пересування вздовж притискного елемента та можливістю взаємодії з отвором штопорного пристрою та випускним патрубком, а також притискний елемент має рухомий ричаг з фіксатором та поворотною пружиною, система пазів розташована на внутрішній поверхні корпуса, а замковий елемент виконаний з можливістю взаємодії із системою пазів та стопорним кільцем. Замковий елемент виконаний з можливістю фіксації сифонної пробки на горлі пляшки, обладнаної пробкою, а система пазів виконана у вигляді двох фігурних пазів, розташованих на внутрішній поверхні корпуса симетрично одна одній. Ричаг має рухомі з'єднання з притискним елементом та фіксатором, що виконані, наприклад, у вигляді крипіжного гвіздка. Прокладка виконана у вигляді кільцевого виступу, розташованого на штопорному пристрої, і має загострений край. Конструктивне виконання сифонної пробки (без замкового елемента) показано на Фіг.1, на Фіг.2 зображено замковий елемент, на Фіг.3 - вид А-А на Фіг.2, на Фіг.4 - вид В-В на Фіг.2. Сифонна пробка має корпус 1, обладнаний притискним елементом 2, замковим елементом 3 та штопорним пристроєм 4. Корпус 1 містить випускний патрубок 5, стопорне кільце 6, заглушку 7 і систему пазів 8. Штопорний пристрій 4 має штопор 9 із загостреним кінцем, прокладку 10, розташовану в нижній частині пристрою 4, а також має наскрізний отвір 11. Прокладка 10 виконана у вигляді кільцевого виступу з можливістю своїм загостреним краєм врізатися в пластикову пробку, утворюючи герметичне з'єднання. Притискний елемент 2 складається - з підпружиненого клапану 12, розташованого в нижній його частині, що виконана трубчастою. Клапан 12 виконаний з можливістю зворотно-поступального руху вздовж притискного елемента 2, а також з можливістю взаємодії з отвором 11 штопорного пристрою 4 і випускним патрубком 5. З другого боку притискний елемент 2 має ричаг 13 з фіксатором 14 його руху, обладнаний возвратною пружиною. Ричаг 13 рухомо прикріплений до притискного пристрою 2, наприклад, гвіздком 15. Фіксатор 14 також рухомо закріплений на ричазі 13, наприклад, гвіздком 15. Між корпусом 1 і штопорним пристроєм утворена камера 16. 45588 4 Зворотно-поступальний рух клапана 12 вздовж притискного елементу 2 забезпечує товкач 17. Збирається сифонна пробка таким чином. Замковий елемент 3 (Фіг.2) своїми верхніми виступами вставляється в систему пазів 8 корпуса 1 і фіксується в ньому стопорним кільцем 6. Пристрій готовий до його застосування. Робота сифонної пробки здійснюється таким чином. Сифонна пробка нижньою частиною замкового елемента 3 (Фіг.4) під закріпляється під технічним ободком пластикової пляшки з пробкою, що розташований нижче пробки. Корпус 1 прокручується, опускаючись донизу по системі пазів 8 до упору. При цьому штопорний пристрій 4 гострим кінцем штопора 9 пробиває пробку пляшки, а прокладка 10, що виконана у вигляді кільцевого виступу, загостреним краєм врізається в пластикову пробку, утворюючи герметичне з'єднання з пробкою пляшки. При досягненні крайнього нижнього положення, корпус 1 фіксується замковим елементом 3 на тілі пляшки з пробкою. При нахиленні пляшки, оснащеної сифонною пробкою, газований напій проходить через наскрізний отвір 11 в штопорному пристрої 4 і потрапляє в камеру 16, розташовану над штопорним пристроєм 4. При натискуванні на ричаг 13 притискний елемент 2 своїм товкачем 17 давить на клапан 12, який опускається при цьому донизу і відкриває вихід напою з камери 4 у випускний патрубок 5 корпусу 1. Коли ричаг 13 відпущено, пружина повертає клапан 12 у вихідне положення, при цьому вихід напою через отвір 11 закривається. Сифонна пробка знімається з пляшки з пробкою шляхом її прокручування у зворотному напрямку і виведенню технічного ободка пляшки із замкового елемента 3. Перелік конструктивних елементів сифонної пляшки: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. корпус притискний елемент замковий елемент штопорний пристрій випускний патрубок стопорне кільце заглушка система пазів штопор прокладка наскрізний отвір клапан ричаг фіксатор з поворотною пружиною гвіздок камера товкач 5 45588 6 7 Комп’ютерна верстка М. Мацело 45588 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
