Пристрій для подрібнення матеріалів

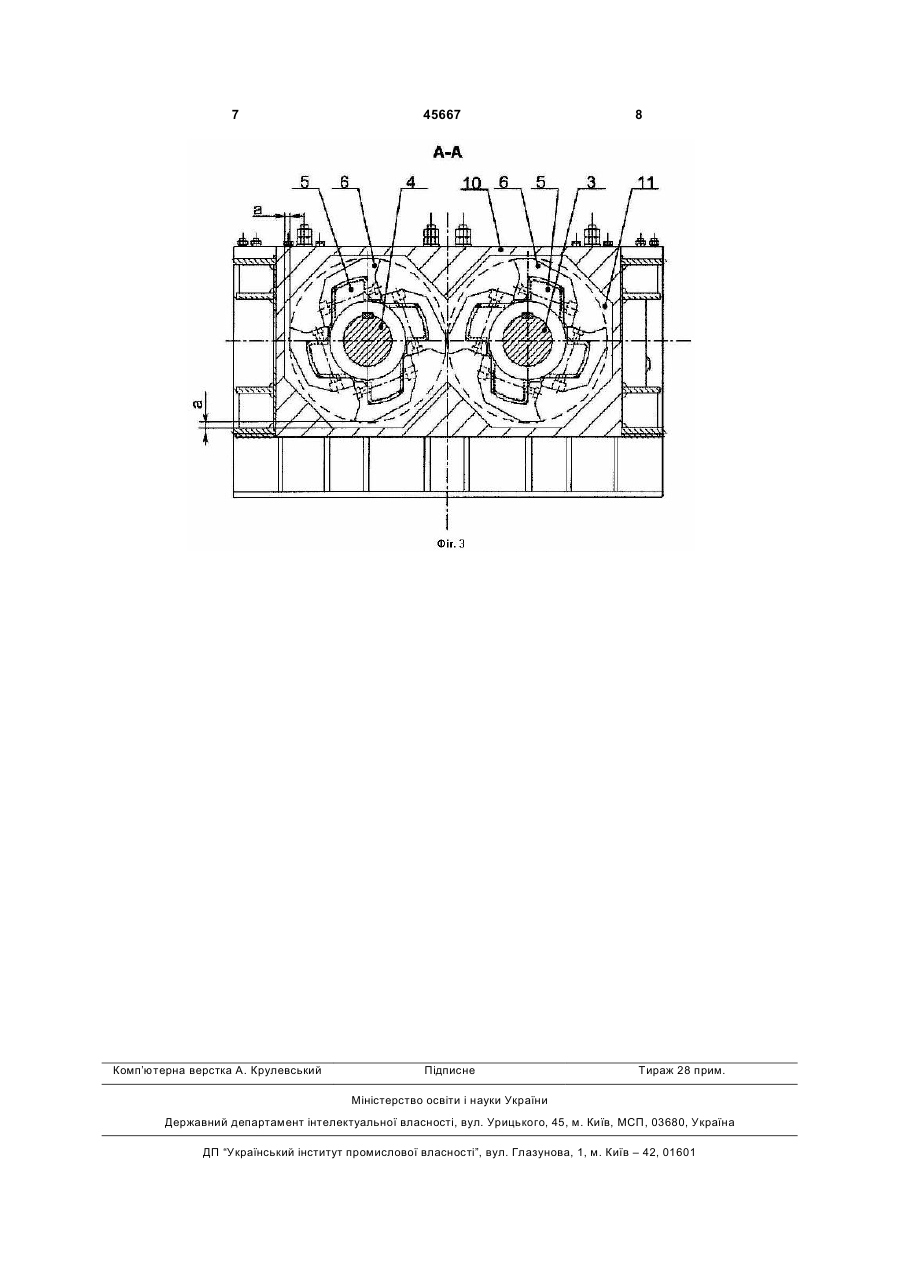

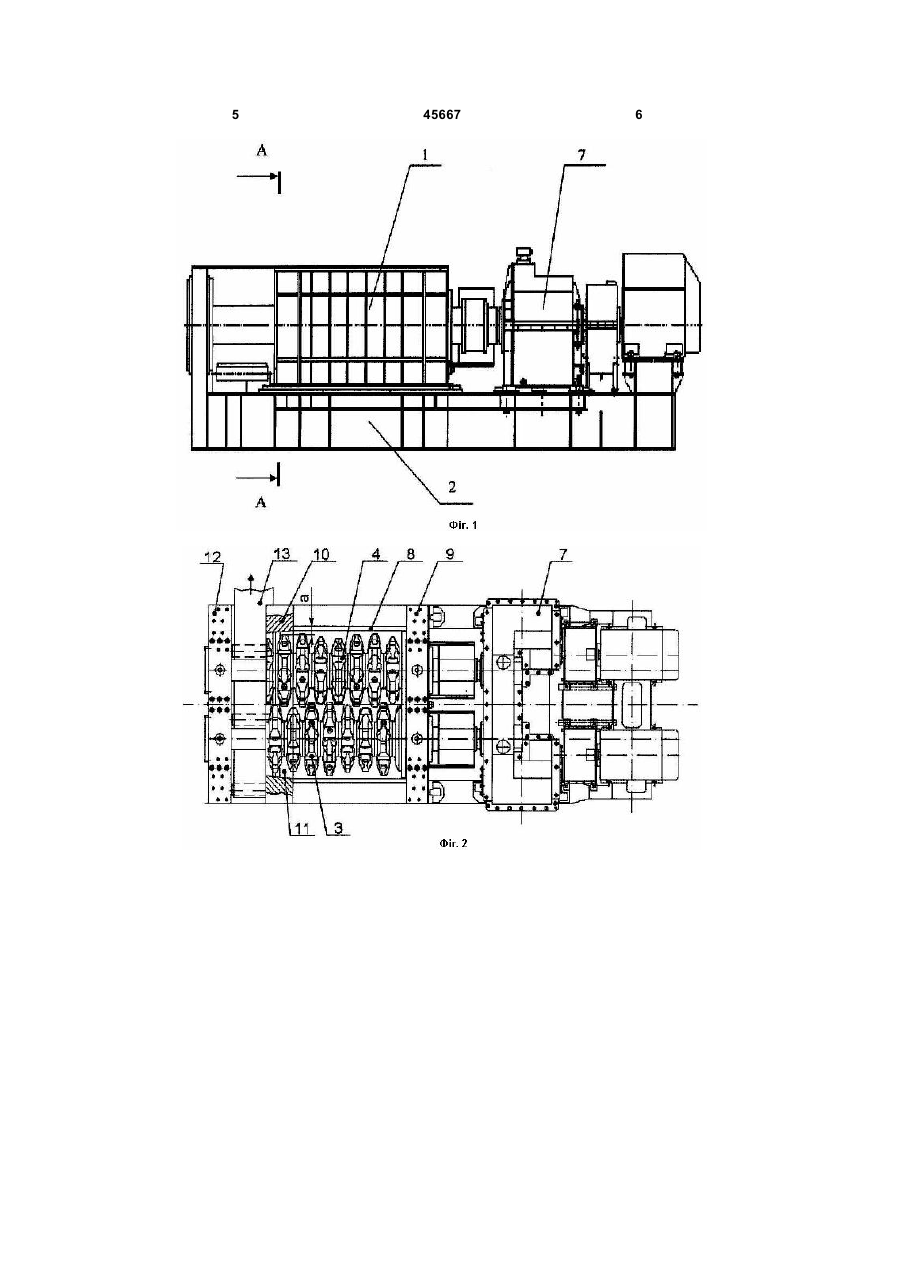

Пристрій для подрібнення матеріалу, що містить закріплений на рамі корпус, утворений боковою, передньою і задньою стінками, і розміщені 3 вою, передньою і задньою стінками і розміщені всередині корпуса, в підшипникових вузлах, робочі органи, що виконані у вигляді паралельних валів із закріпленими на них дисками із зубами, і привід обертання робочих органів, додатково оснащено жорстко закріпленою на рамі виносною опорою, на якій встановлені підшипникові вузли з розміщеними в них задніми шийками робочих органів, при цьому, бокова стінка корпуса виконана у вигляді жолоба, задня стінка виконана з розвантажувальним вікном, через яке проходять робочі органи з утворенням рівномірного кільцевого зазору, а зуби розміщені на дисках із зсувом, з умови утворення головками зубів кожного робочого органу гвинтової лінії. Між відмінними ознаками корисної моделі і технічним результатом існує причиннонаслідковий зв'язок. Тільки завдяки тому, пристрій для подрібнення матеріалу, додатково оснащено жорстко закріпленою на рамі виносною опорою, на якій встановлені підшипникові вузли з розміщеними в них задніми шийками робочих органів, при цьому, бокова стінка корпусу виконана у вигляді жолоба, задня стінка виконана з розвантажувальним вікном, через яке проходять робочі органи з утворенням рівномірного кільцевого зазору, а зуби розміщені на дисках із зсувом, із умови утворення головками зубів кожного робочого органу гвинтової лінії, забезпечено переміщення подрібнюваного матеріалу уздовж подовжньої вісі робочих органів і багатократна дія руйнуючих зусиль на подрібнюваний матеріал, збільшений ступінь подрібнення, підвищена ефективність пристрою для подрібнення матеріалу. Корисна модель є промислово застосовною, оскільки на основі заявленого пристрою для подрібнення матеріалу на АО НКМЗ розроблений технічний проект дробарки для подрібнення матеріалу. Конструкція корисної моделі пояснюється кресленнями, де: - на Фіг.1 показано загальний вид пристрою для подрібнення матеріалу; - на Фіг.2 показано вигляд в плані; - на Фіг.3 показано перетин А-А на Фіг.1; Пристрій для подрібнення матеріалу (див. Фіг.1) містить корпус 1 жорстко закріплений на рамі 2. У корпусі 1 (див. Фіг.2) розміщені робочі органи 3 і 4, які виконані у вигляді двох валів із 45667 4 закріпленими на них дисками 5 із зубами 6 (див. Фіг.3). Робочі органи 3 і 4 встановлені в підшипникових вузлах, кінематично зв'язані з приводом 7 обертання робочих органів, і обертаються один одному назустріч. Привід 7 встановлений на рамі 2. Корпус 1 пристрою містить бокову 8, передню 9 і задню 10 стінки. Відмітними особливостями заявленої корисної моделі є (див. Фіг.2 і 3): - бокова стінка 8, що виконана у вигляді жолоба; - задня стінка 10, що виконана з розвантажувальним вікном 11; - виносна опора 12, жорстко встановлена на рамі 2 і оснащена підшипниковими вузлами; - робочі органи 3 і 4, що розміщені своїми задніми шийками в підшипникових вузлах виносної опори 12, і проходять через розвантажувальне вікно 11 задньої стінки 10 з утворенням рівномірного кільцевого зазору «а» (див. Фіг.2); - зуби 6, які розміщені на дисках 5 із зсувом, за умови утворення головками зубів 6 кожного робочого органу гвинтової лінії. Між задньою стінкою 10 корпусу 1 і виносною опорою 12 встановлено розвантажувальний конвеєр 13. Заявлений пристрій для подрібнення матеріалу діє так. В корпус 1 пристрою для подрібнення матеріалу, робочі органи 3 і 4 якого обертаються один назустріч одному, безперервним потоком поступає подрібнюваний матеріал, що подається конвеєром (на Фіг. не показаний). Шматки матеріалу захоплюються зубами 6 дисків 5 робочих органів 3 і 4, подрібнюються і примусово переміщуються уздовж подовжніх осей робочих органів, у бік розвантажувального вікна 11. Матеріал, переміщуючись уздовж робочих органів, під дією руйнуючих зусиль від зубів багаторазово подрібнюється і через розвантажувальне вікно 11, поступає на розвантажувальний конвеєр 13. Далі, подрібнений матеріал конвеєром 13 подається далі по технологічній лінії В заявленому пристрої для подрібнення матеріалу забезпечено багаторазову дію руйнуючих зусиль від зубів дисків робочих органів на подрібнюваний матеріал, збільшено ступінь його подрібнення і підвищено ефективність роботи пристрою для подрібнення. 5 45667 6 7 Комп’ютерна верстка А. Крулевський 45667 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
