Фрезерний верстат

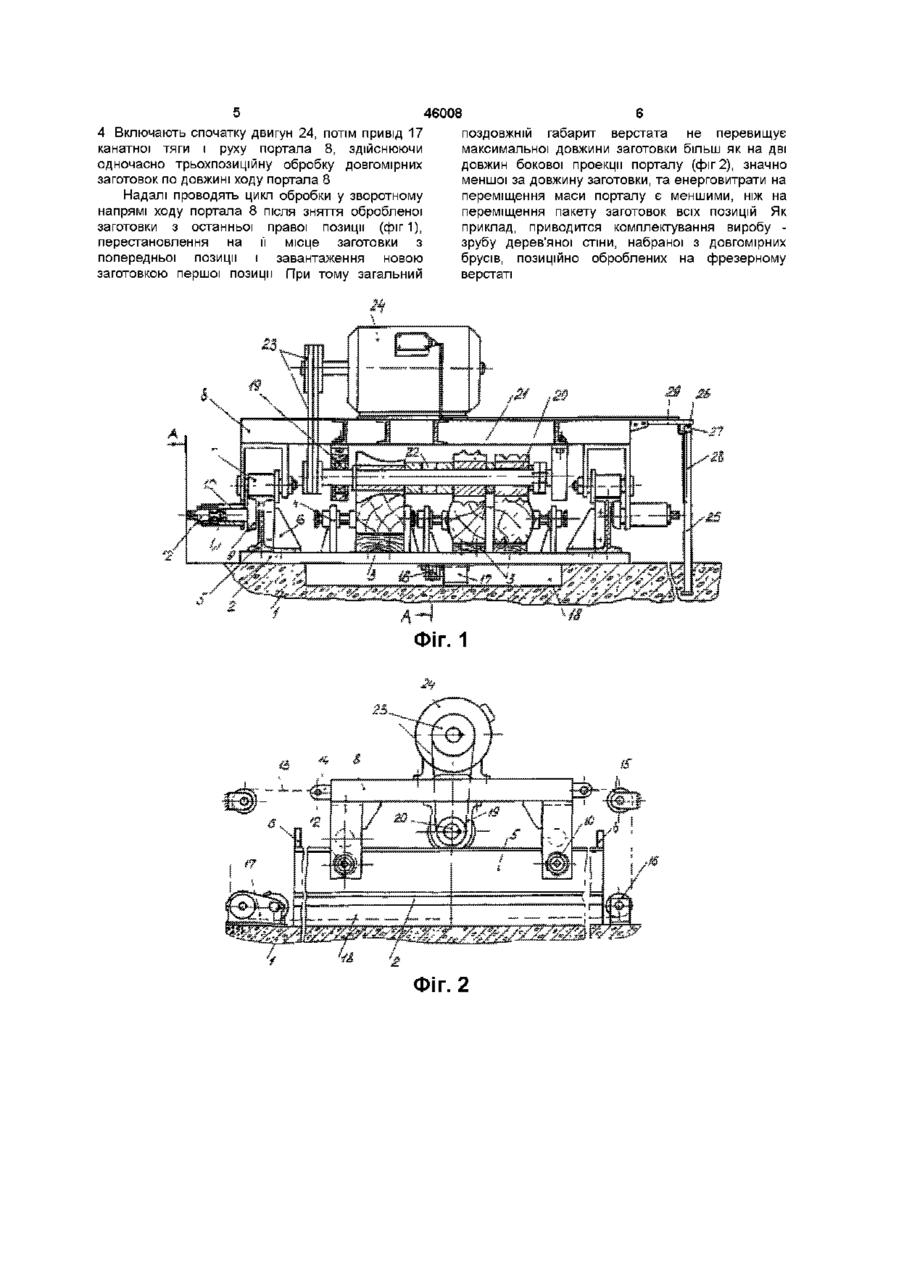

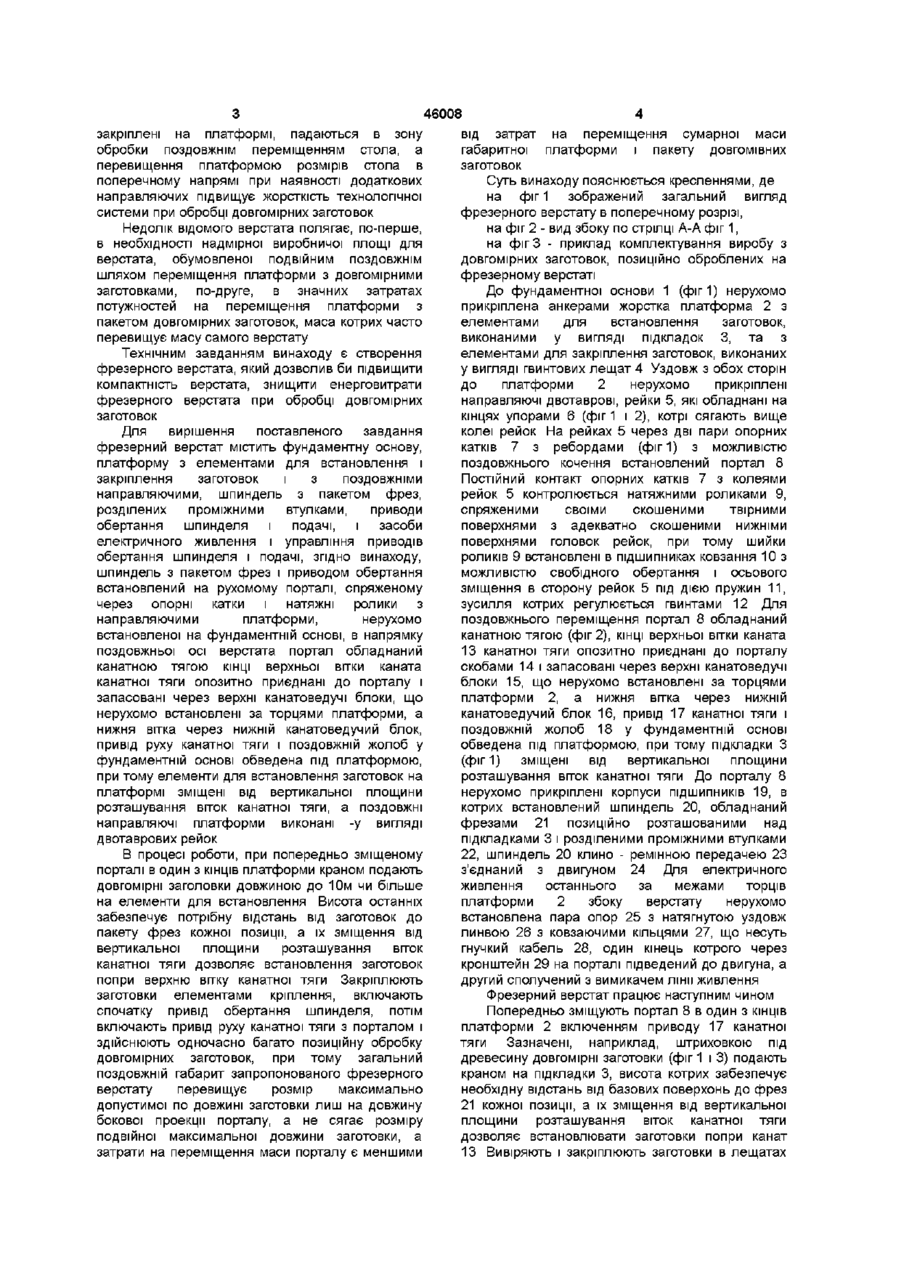

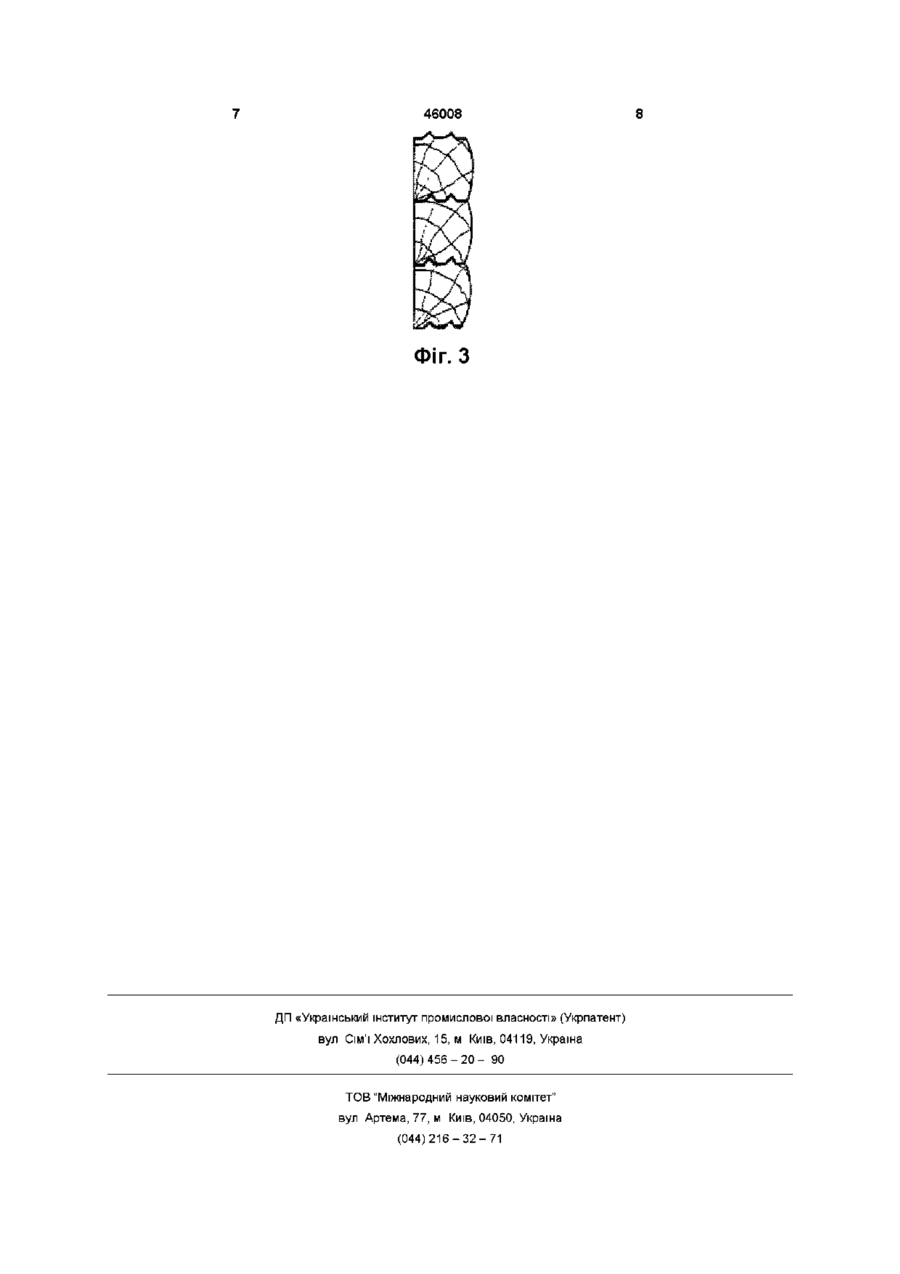

1 Фрезерний верстат, що містить фундаментну основу, платформу для встановлення заготовок з елементами для встановлення і закріплення, і яка має поздовжні напрямні, шпиндель з фрезами, розділеними проміжними втулками, приводи обертання шпинделя і подачі, засоби електричного живлення приводів обертання шпинделя і подачі, який відрізняється тим, що шпиндель з фрезами і з приводом обертання встановлений на рухомому порталі, сполученому через опорні катки і натяжні ролики з поздовжніми напрямними платформи, нерухомо встановленої на фундаментній основі, в напрямку поздовжньої осі верстата портал обладнаний канатною тягою, КІНЦІ верхньої нитки каната канатної тяги опозитно приєднані до порталу і запасовані через верхні канатоведучі блоки, що нерухомо встановлені за торцями платформи, а нижня вітка через нижній канатоведучий блок, привід руху канатної тяги і поздовжній жолоб у фундаментній основі обведена під платформою, при цьому елементи для встановлення заготовок на платформі зміщені від вертикальної площини розташування віток канатної тяги 2 Фрезерний верстат по п 1, який відрізняється тим, що поздовжні напрямні платформи виконані у вигляді двотаврових рейок О Винахід відноситься до верстатобудування і призначений для фрезерної обробки поверхонь довгомірних виробів Відомий, ЯК аналог, горизонтально-фрезерний верстат, що містить встановлену на фундаментній основі станину з хоботом у верхній частині, обертовий від приводу горизонтальний шпиндель, розташований під хоботом в підшипниках, співосно встановлених в станині і на КІНЦІ хобота з можливістю роз'єднання шпинделя і підшипника на КІНЦІ хобота, фрезу або пакет фрез, набраний на шпинделі за допомогою проміжних втулок, консоль спряже ну із станиною з можливістю вертикального зворотно-поступального руху, спряжену з консоллю з можливістю зворотнопоступального руху паралельно шпинделю полозки і спряжений з останніми з можливістю зворотно-поступального руху поперечно шпинделю стіл з елементами для встановлення і закріплення заготовок, а також коробки швидкостей, подач і переключень (див, наприклад, А Г Схиртладзе, В Ю Новиков "Станочник широкого профиля" - М Высшая школа, 1989 - С 113 -114, рис 8 13, 8 14) В процесі роботи верстату закріпленій на столі заготовці надають потрібне координатне переміщення згаданими зворотно-поступальними парами відносно обертового шпинделя з фрезами, здійснюючи обробку заготовки Недоліком аналога є непридатність його для обробки довгомірних заготовок з однієї установки їх на столі через обмежений хід стола, а зміна бази установки заготовок приводить до неточності їх обробки Відомий також, вибраний в якості найближчого аналога фрезерний верстат, котрий містить встановлену на фундаментній основі станину, обертові шпинделі з фрезами і встановлений на станині з можливістю поздовжнього переміщення стіл, що несе платформу з направляючими планками, спряженими з направляючими станини, і з елементами для встановлення і закріплення заготовок, при тому розмір платформи перевищує розмір стола в поперечному напрямі, а також засоби електричного живлення і управління приводів обертання і подач (див опис винаходу СРСР до а с №1808510, кл В23С1/00, 1991 р) В процесі роботи верстата заготовки, що 00 о о (О 46008 від затрат на переміщення сумарної маси габаритної платформи і пакету довгомівних заготовок Суть винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вигляд фрезерного верстату в поперечному розрізі, на фіг 2 - вид збоку по стрілці А-А фіг 1, на фіг 3 - приклад комплектування виробу з довгомірних заготовок, позиційно оброблених на фрезерному верстаті До фундаментної основи 1 (фиг 1) нерухомо прикріплена анкерами жорстка платформа 2 з елементами для встановлення заготовок, виконаними у вигляді підкладок 3, та з елементами для закріплення заготовок, виконаних у вигляді гвинтових лещат 4 Уздовж з обох сторін до платформи 2 нерухомо прикріплені направляючі двотаврові, рейки 5, які обладнані на кінцях упорами 6 (фіг 1 і 2), котрі сягають вище колеї рейок На рейках 5 через дві пари опорних катків 7 з ребордами (фіг 1) з можливістю поздовжнього кочення встановлений портал 8 Постійний контакт опорних катків 7 з колеями рейок 5 контролюється натяжними роликами 9, спряженими своїми скошеними твірними поверхнями з адекватно скошеними нижніми поверхнями головок рейок, при тому шийки роликів 9 встановлені в підшипниках ковзання 10 з можливістю свобідного обертання і осьового зміщення в сторону рейок 5 під дією пружин 11,зусилля котрих регулюється гвинтами 12 Для поздовжнього переміщення портал 8 обладнаний канатною тягою (фіг 2), КІНЦІ верхньої вітки каната 13 канатної тяги опозитно приєднані до порталу скобами 14 і запасовані через верхні канатоведучі блоки 15, що нерухомо встановлені за торцями платформи 2, а нижня вітка через нижній канатоведучий блок 16, привід 17 канатної тяги і поздовжній жолоб 18 у фундаментній основі обведена під платформою, при тому підкладки З (фіг 1) зміщені від вертикальної площини розташування віток канатної тяги До порталу 8 нерухомо прикріплені корпуси ПІДШИПНИКІВ 19, в котрих встановлений шпиндель 20, обладнаний фрезами 21 позиційно розташованими над підкладками 3 і розділеними проміжними втулками 22, шпиндель 20 клино - ремінною передачею 23 В процесі роботи, при попередньо зміщеному з'єднаний з двигуном 24 Для електричного порталі в один з КІНЦІВ платформи краном подають живлення останнього за межами торців довгомірні заголовки довжиною до 10м чи більше платформи 2 збоку верстату нерухомо на елементи для встановлення Висота останніх встановлена пара опор 25 з натягнутою уздовж забезпечує потрібну відстань від заготовок до линвою 26 з ковзаючими кільцями 27, що несуть пакету фрез кожної позиції, а їх зміщення від гнучкий кабель 28, один кінець котрого через вертикальної площини розташування віток кронштейн 29 на порталі підведений до двигуна, а канатної тяги дозволяє встановлення заготовок другий сполучений з вимикачем лінії живлення попри верхню вітку канатної тяги Закріплюють Фрезерний верстат працює наступним чином заготовки елементами кріплення, включають Попередньо зміщують портал 8 в один з КІНЦІВ спочатку привід обертання шпинделя, потім платформи 2 включенням приводу 17 канатної включають привід руху канатної тяги з порталом і тяги Зазначені, наприклад, штриховкою під здійснюють одночасно багато позиційну обробку древесину довгомірні заготовки (фіг 1 і 3) подають довгомірних заготовок, при тому загальний краном на підкладки 3, висота котрих забезпечує поздовжній габарит запропонованого фрезерного необхідну відстань від базових поверхонь до фрез верстату перевищує розмір максимально 21 кожної позиції, а їх зміщення від вертикальної допустимої по довжині заготовки лиш на довжину площини розташування віток канатної тяги бокової проекції порталу, а не сягає розміру дозволяє встановлювати заготовки попри канат подвійної максимальної довжини заготовки, а 13 Вивіряють і закріплюють заготовки в лещатах затрати на переміщення маси порталу є меншими закріплені на платформі, падаються в зону обробки поздовжнім переміщенням стола, а перевищення платформою розмірів стола в поперечному напрямі при наявності додаткових направляючих підвищує жорсткість технологічної системи при обробці довгомірних заготовок Недолік відомого верстата полягає, по-перше, в необхідності надмірної виробничої площі для верстата, обумовленої подвійним поздовжнім шляхом переміщення платформи з довгомірними заготовками, по-друге, в значних затратах потужностей на переміщення платформи з пакетом довгомірних заготовок, маса котрих часто перевищує масу самого верстату Технічним завданням винаходу є створення фрезерного верстата, який дозволив би підвищити компактність верстата, знищити енерговитрати фрезерного верстата при обробці довгомірних заготовок Для вирішення поставленого завдання фрезерний верстат містить фундаментну основу, платформу з елементами для встановлення і закріплення заготовок і з поздовжніми направляючими, шпиндель з пакетом фрез, розділених проміжними втулками, приводи обертання шпинделя і подачі, і засоби електричного живлення і управління приводів обертання шпинделя і подачі, згідно винаходу, шпиндель з пакетом фрез і приводом обертання встановлений на рухомому порталі, спряженому через опорні катки і натяжні ролики з направляючими платформи, нерухомо встановленої на фундаментній основі, в напрямку поздовжньої осі верстата портал обладнаний канатною тягою КІНЦІ верхньої вітки каната канатної тяги опозитно приєднані до порталу і запасовані через верхні канатоведучі блоки, що нерухомо встановлені за торцями платформи, а нижня вітка через нижній канатоведучий блок, привід руху канатної тяги і поздовжній жолоб у фундаментній основі обведена під платформою, при тому елементи для встановлення заготовок на платформі зміщені від вертикальної площини розташування віток канатної тяги, а поздовжні направляючі платформи виконані -у вигляді двотаврових рейок 4 Включають спочатку двигун 24, потім привід 17 канатної тяги і руху портала 8, здійснюючи одночасно трьохпозиційну обробку довгомірних заготовок по довжині ходу портала 8 Надалі проводять цикл обробки у зворотному напрямі ходу портала 8 після зняття обробленої заготовки з останньої правої позиції (фіг 1), перестановлення на м місце заготовки з попередньої позиції і завантаження новою заготовкою першої позиції При тому загальний 46008 поздовжній габарит верстата не перевищує максимальної довжини заготовки більш як на дві довжин бокової проекції порталу (фіг 2), значно меншої за довжину заготовки, та енерговитрати на переміщення маси порталу є меншими, ніж на переміщення пакету заготовок всіх позицій Як приклад, приводится комплектування виробу зрубу дерев'яної стіни, набраної з довгомірних брусів, позиційно оброблених на фрезерному верстаті ФІГ. 1 Фіг. 2 46008 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
