Обладнання для очищення коренебульбоплодів

Номер патенту: 46066

Опубліковано: 15.05.2002

Автор: Лаздон Віктор Семенович

Завантажити PDF файл.

Формула / Реферат

1. Обладнання для очищення коренебульбоплодів, що містить барабанне решето у вигляді зрізаного конуса, утвореного обичайками і поздовжніми зв’язками, привідний вал зі шнеком і радіальними зв’язками, яке відрізняється тим, що внутрішня поверхня барабанного решета забезпечена еластичним шнеком, гвинтові лінії якого спрямовані у бік розвантаження і назустріч гвинтовим лініям шнека, розташованого на привідному валу, до того ж зовнішня поверхня решета забезпечена установленими в шахматному порядку ковшами, оснащеними розсікачами у вигляді зрізаного конуса з більшою основою назовні.

2. Обладнання за п.1, яке відрізняється позицією барабанного решета, яке установлене в ємкості з водою скісно,більшою основою вниз.

3. Обладнання за п. 1, яке відрізняється тим, що ребра еластичних шнеків облицьовані щітками.

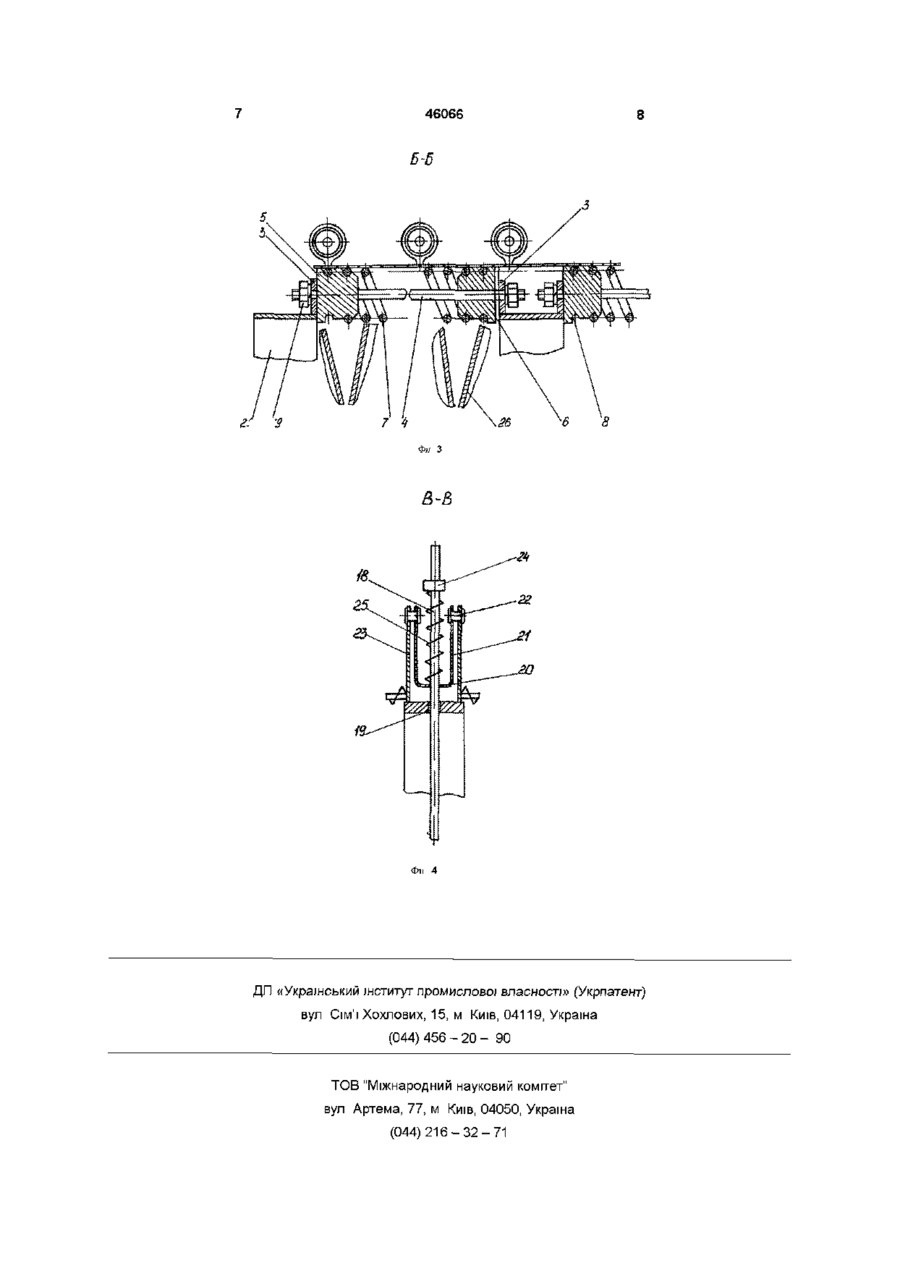

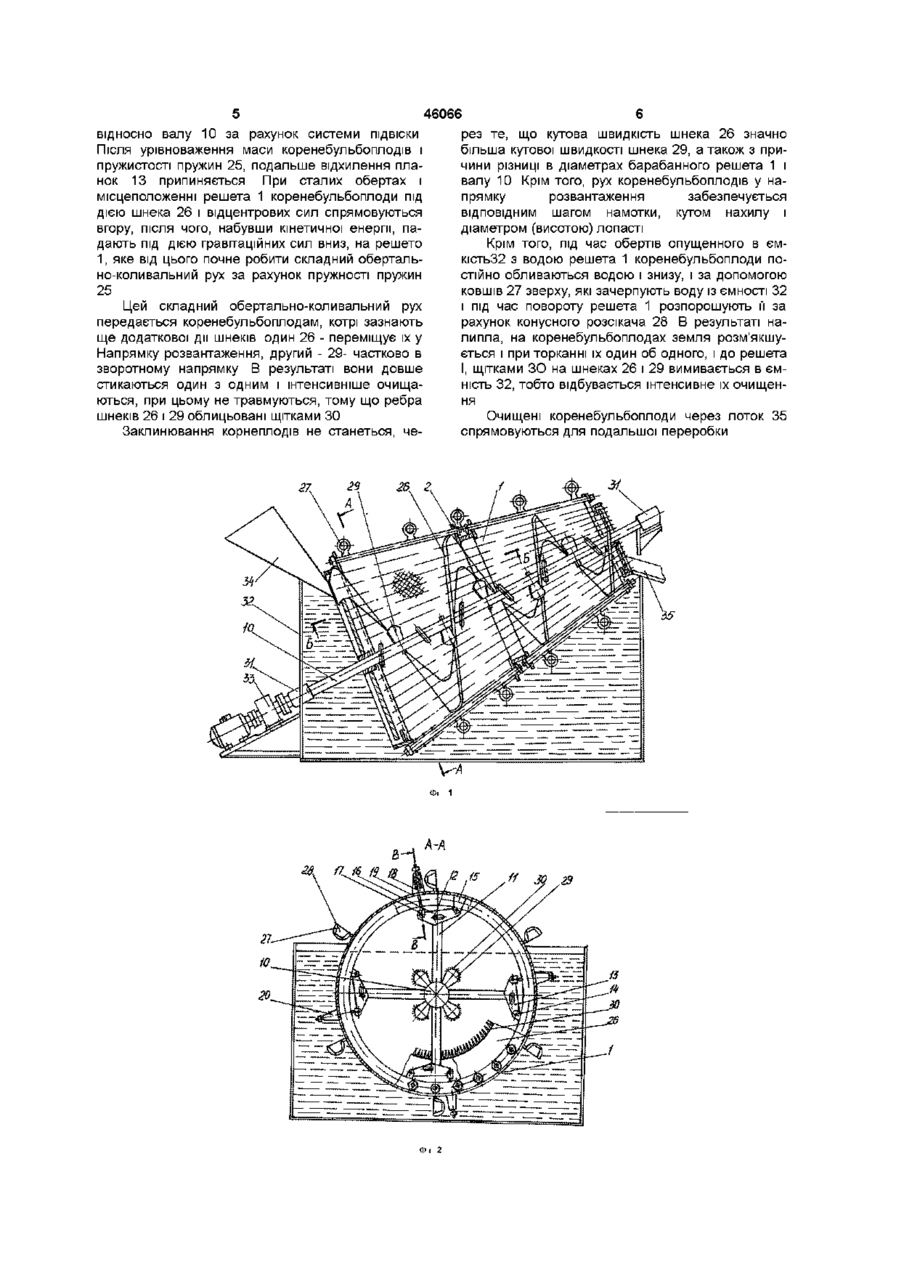

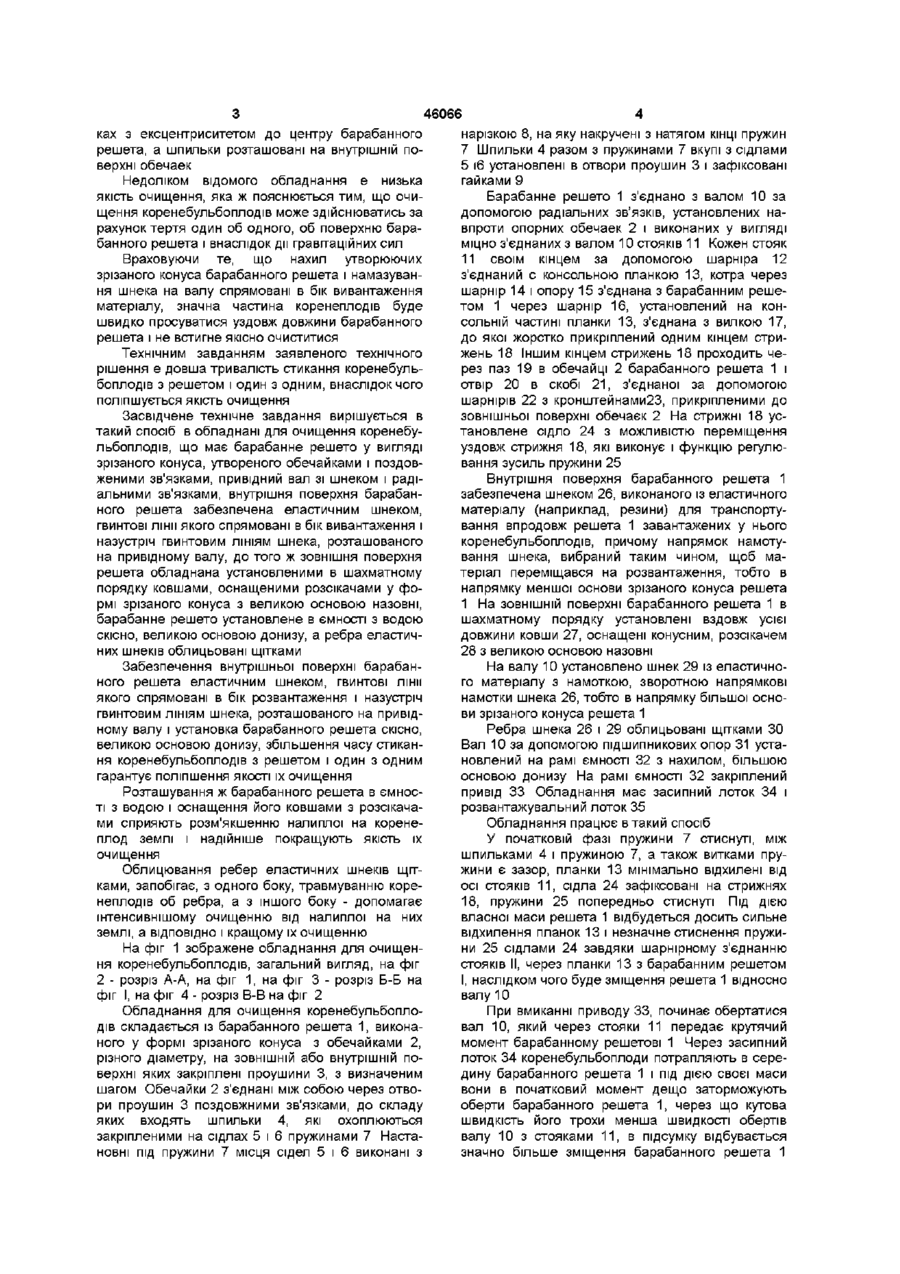

Текст

1 Обладнання для очищення коренебульбоплодів, що містить барабанне решето у вигляді зрізаного конуса, утвореного обичайками і по Винахід відноситься до сільськогосподарського машинобудування, зокрема до очисників коренебульбоплодів Відомий грохот за а с 1491588 А 1 М Кп В 07 ВІ/22, 1/26, обладнаний барабанним решетом у вигляді зрізаного конуса, з'єднаного з валом шляхом радіальних зв'язків, планки шарнірне з'єднані з радіальними зв'язками і решетом, підпружинені стрижні зв'язані одним кінцем за допомогою шарнірних вилок з планками, а іншим розташовані в отворах основ скобів, шарнірне сполучених з кронштейном, сідлами, закріпленими на стрижнях з можливістю переміщення уздовж них, при цьому кожна планка має консульну частину, до якої прикріплені шарнірні видки з під пружиненими стрижнями, які установлені в пазах, виконаних в решеті, до зовнішньої поверхні якого прикріплені кронштейни зі скобами, до того ж пружини розміщені між сідлами і скобами Окрім того основи скобів повернені від решета або до решета, а вал забезпечений шнеком з боку завантаження Недоліком відомого обладнання є низька якість очищення, яка пояснюється тим, що очищення коренебульбоплодів може здійснюватись лише за рахунок тертя їх один об одного, об поверхні барабанного решета, а також за рахунок дії гравітаційних сил здовжніми звязками, привідний вал зі шнеком і радіальними зв'язками, яке відрізняється тим, що внутрішня поверхня барабанного решета забезпечена еластичним шнеком, гвинтові лінії якого спрямовані у бік розвантаження і назустріч гвинтовим ЛІНІЯМ шнека, розташованого на привідному валу, до того ж зовнішня поверхня решета забезпечена установленими в шахматному порядку ковшами, оснащеними розсікачами у вигляді зрізаного конуса з більшою основою назовні 2 Обладнання за п 1, яке відрізняється позицією барабанного решета, яке установлене в ємкості з ВОДОЮ СКІСНО.біЛЬШОЮ ОСНОВОЮ ВНИЗ 3 Обладнання за п 1, яке відрізняється тим, що ребра еластичних шнеків облицьовані щітками Враховуючи те, що нахил утворюючих зрізаного конуса барабанного решета і наживка шнека на валові спрямовані в бік вивантаження матеріалу, значна частина його швидко проходитиме удовж довжини барабанного решета і нерано очищатиметься, крім того система підвищення барабанного решета достатньо жорстка і не сприяє якісному очищенню, тобто травмує коренебульбоплоди Відоме обладнання для очищення коренебульбоплодів за ас 1720537 A I M Кп А 01 Д 33/08, В 07 ВІ/22 (прототип) має барабанне решето у формі зрізаного конуса, утвореного обечайками і поздовжніми зв'язками, вал зі шнеком і радіальними зв'язками, підпружинені консольні планки, до яких кріпляться шарнірні вилки з підпружинеиими стрижнями, скобами з кронштейнами, закріплені з зовнішнього боку решета, поздовжні зв'язки барабанного решета виконані у вигляді шпильок, прикріплених до проушин, розташованих на ЗОВНІШНІЙ поверхні обечаєк, при цьому кожна шпилька охоплена пружиною, установленою обома кінцями на сідлах, одне із яких закріплене на кожній шпильці нерухомо, а інше вільне, причому настановні місця сідал виконані з нарізкою, на котру накручені з натягом КІНЦІ пружини Крім того пружини і шпильки установлені співосно, причому пружини кріпляться на шпиль о (О (О о (О ках з ексцентриситетом до центру барабанного решета, а шпильки розташовані на внутрішній поверхні обечаек Недоліком відомого обладнання є низька якість очищення, яка ж пояснюється тим, що очищення коренебульбоплодів може здійснюватись за рахунок тертя один об одного, об поверхню барабанного решета і внаслідок дії гравітаційних сил Враховуючи те, що нахил утворюючих зрізаного конуса барабанного решета і намазування шнека на валу спрямовані в бік вивантаження матеріалу, значна частина коренеплодів буде швидко просуватися уздовж довжини барабанного решета і не встигне якісно очиститися Технічним завданням заявленого технічного рішення є довша тривалість стикання коренебульбоплодів з решетом і один з одним, внаслідок чого поліпшується якість очищення Засвідчене технічне завдання вирішується в такий спосіб в обладнані для очищення коренебульбоплодів, що має барабанне решето у вигляді зрізаного конуса, утвореного обечайками і поздовженими зв'язками, привідний вал зі шнеком і радіальними зв'язками, внутрішня поверхня барабанного решета забезпечена еластичним шнеком, гвинтові лінії якого спрямовані в бік вивантаження і назустріч гвинтовим ЛІНІЯМ шнека, розташованого на привідному валу, до того ж зовнішня поверхня решета обладнана установленими в шахматному порядку ковшами, оснащеними розсікачами у формі зрізаного конуса з великою основою назовні, барабанне решето установлене в ємності з водою скісно, великою основою донизу, а ребра еластичних шнеків облицьовані щітками Забезпечення внутрішньої поверхні барабанного решета еластичним шнеком, гвинтові лінії якого спрямовані в бік розвантаження і назустріч гвинтовим ЛІНІЯМ шнека, розташованого на привідному валу і установка барабанного решета скісно, великою основою донизу, збільшення часу стикання коренебульбоплодів з решетом і один з одним гарантує поліпшення якості їх очищення Розташування ж барабанного решета в ємності з водою і оснащення його ковшами з розсікачами сприяють розм'якшенню налиплої на коренеплод землі і надійніше покращують якість їх очищення Облицювання ребер еластичних шнеків щітками, запобігає, з одного боку, травмуванню коренеплодів об ребра, а з іншого боку - допомагає штенсивнішому очищенню від налиплої на них землі, а ВІДПОВІДНО і кращому їх очищенню На фіг 1 зображене обладнання для очищення коренебульбоплодів, загальний вигляд, на фіг 2 - розріз А-А, на фіг 1, на фіг 3 - розріз Б-Б на фіг І, на фіг 4 - розріз В-В на фіг 2 Обладнання для очищення коренебульбоплодів складається із барабанного решета 1, виконаного у формі зрізаного конуса з обечайками 2, різного діаметру, на ЗОВНІШНІЙ або внутрішній поверхні яких закріплені проушини 3, з визначеним шагом Обечайки 2 з'єднані між собою через отвори проушин 3 поздовжними зв'язками, до складу ЯКИХ ВХОДЯТЬ ШПИЛЬКИ 4, ЯКІ ОХОПЛЮЮТЬСЯ закріпленими на сідлах 5 і 6 пружинами 7 Настановні під пружини 7 місця сідел 5 і 6 виконані з 46066 нарізкою 8, на яку накручені з натягом КІНЦІ пружин 7 Шпильки 4 разом з пружинами 7 вкупі з сідлами 5 іб установлені в отвори проушин 3 і зафіксовані гайками 9 Барабанне решето 1 з'єднано з валом 10 за допомогою радіальних зв'язків, установлених навпроти опорних обечаек 2 і виконаних у вигляді міцно з'єднаних з валом 10 стояків 11 Кожен стояк 11 своїм кінцем за допомогою шарніра 12 з'єднаний с консольною планкою 13, котра через шарнір 14 і опору 15 з'єднана з барабанним решетом 1 через шарнір 16, установлений на консольній частині планки 13, з'єднана з вилкою 17, до якої жорстко прикріплений одним кінцем стрижень 18 Іншим кінцем стрижень 18 проходить через паз 19 в обечайці 2 барабанного решета 1 і отвір 20 в скобі 21, з'єднаної за допомогою шарнірів 22 з кронштейнами23, прикріпленими до зовнішньої поверхні обечаєк 2 На стрижні 18 установлене сідло 24 з можливістю переміщення уздовж стрижня 18, які виконує і функцію регулювання зусиль пружини 25 Внутрішня поверхня барабанного решета 1 забезпечена шнеком 26, виконаного із еластичного матеріалу (наприклад, резини) для транспортування впродовж решета 1 завантажених у нього коренебульбоплодів, причому напрямок намотування шнека, вибраний таким чином, щоб матеріал переміщався на розвантаження, тобто в напрямку меншої основи зрізаного конуса решета 1 На ЗОВНІШНІЙ поверхні барабанного решета 1 в шахматному порядку установлені вздовж усієї довжини ковши 27, оснащені конусним, розсікачем 28 з великою основою назовні На валу 10 установлено шнек 29 із еластичного матеріалу з намоткою, зворотною напрямкові намотки шнека 26, тобто в напрямку більшої основи зрізаного конуса решета 1 Ребра шнека 26 і 29 облицьовані щітками ЗО Вал 10 за допомогою підшипникових опор 31 установлений на рамі ємності 32 з нахилом, більшою основою донизу На рамі ємності 32 закріплений привід 33 Обладнання має засипний лоток 34 і розвантажувальний лоток 35 Обладнання працює в такий спосіб У початковій фазі пружини 7 стиснуті, між шпильками 4 і пружиною 7, а також витками пружини є зазор, планки 13 мінімально відхилені від осі стояків 11, сідла 24 зафіксовані на стрижнях 18, пружини 25 попередньо стиснуті Під дією власної маси решета 1 відбудеться досить сильне відхилення планок 13 і незначне стиснення пружини 25 сідлами 24 завдяки шарнірному з'єднанню стояків II, через планки 13 з барабанним решетом І, наслідком чого буде зміщення решета 1 відносно валу 10 При вмиканні приводу 33, починає обертатися вал 10, який через стояки 11 передає крутячий момент барабанному решетові 1 Через засипний лоток 34 коренебульбоплоди потрапляють в середину барабанного решета 1 і під дією своєї маси вони в початковий момент дещо заторможують оберти барабанного решета 1, через що кутова швидкість його трохи менша швидкості обертів валу 10 з стояками 11, в підсумку відбувається значно більше зміщення барабанного решета 1 відносно валу 10 за рахунок системи ПІДВІСКИ ПІСЛЯ урівноваження маси коренебульбоплодів і пружистості пружин 25, подальше відхилення планок 13 припиняється При сталих обертах і місцеположенні решета 1 коренебульбоплоди під дією шнека 26 і відцентрових сил спрямовуються вгору, після чого, набувши кінетичної енергії, падають під дією гравітаційних сил вниз, на решето 1, яке від цього почне робити складний обертально-коливальний рух за рахунок пружності пружин 25 Цей складний обертально-коливальний рух передається коренебульбоплодам, котрі зазнають ще додаткової дії шнеків один 26 - переміщує їх у Напрямку розвантаження, другий - 29- частково в зворотному напрямку В результаті вони довше стикаються один з одним і інтенсивніше очищаються, при цьому не травмуються, тому що ребра шнеків 26 і 29 облицьовані щітками ЗО Заклинювання корнеплодів не станеться, че 29 37, •З* 46066 рез те, що кутова швидкість шнека 26 значно більша кутової швидкості шнека 29, а також з причини різниці в діаметрах барабанного решета 1 і валу 10 Крім того, рух коренебульбоплодів у напрямку розвантаження забезпечується ВІДПОВІДНИМ шагом намотки, кутом нахилу і діаметром (висотою) лопасті Крім того, під час обертів опущенного в ємкість32 з водою решета 1 коренебульбоплоди постійно обливаються водою і знизу, і за допомогою ковшів 27 зверху, які зачерпують воду із ємності 32 і під час повороту решета 1 розпорошують її за рахунок конусного розсікача 28 В результаті налипла, на коренебульбоплодах земля розм'якшується і при торканні їх один об одного, і до решета І, щітками ЗО на шнеках 26 і 29 вимивається в ємність 32, тобто відбувається інтенсивне їх очищення Очищені коренебульбоплоди через лоток 35 спрямовуються для подальшої переробки ft 29 46066 Б-б Фи 3 Фі! 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Автори англійською

Lazdon Viktor Semenovych

Автори російською

Лаздон Виктор Семенович

МПК / Мітки

МПК: B07B 1/00, A01D 33/08

Мітки: обладнання, коренебульбоплодів, очищення
