Спосіб розбирання судна на метал

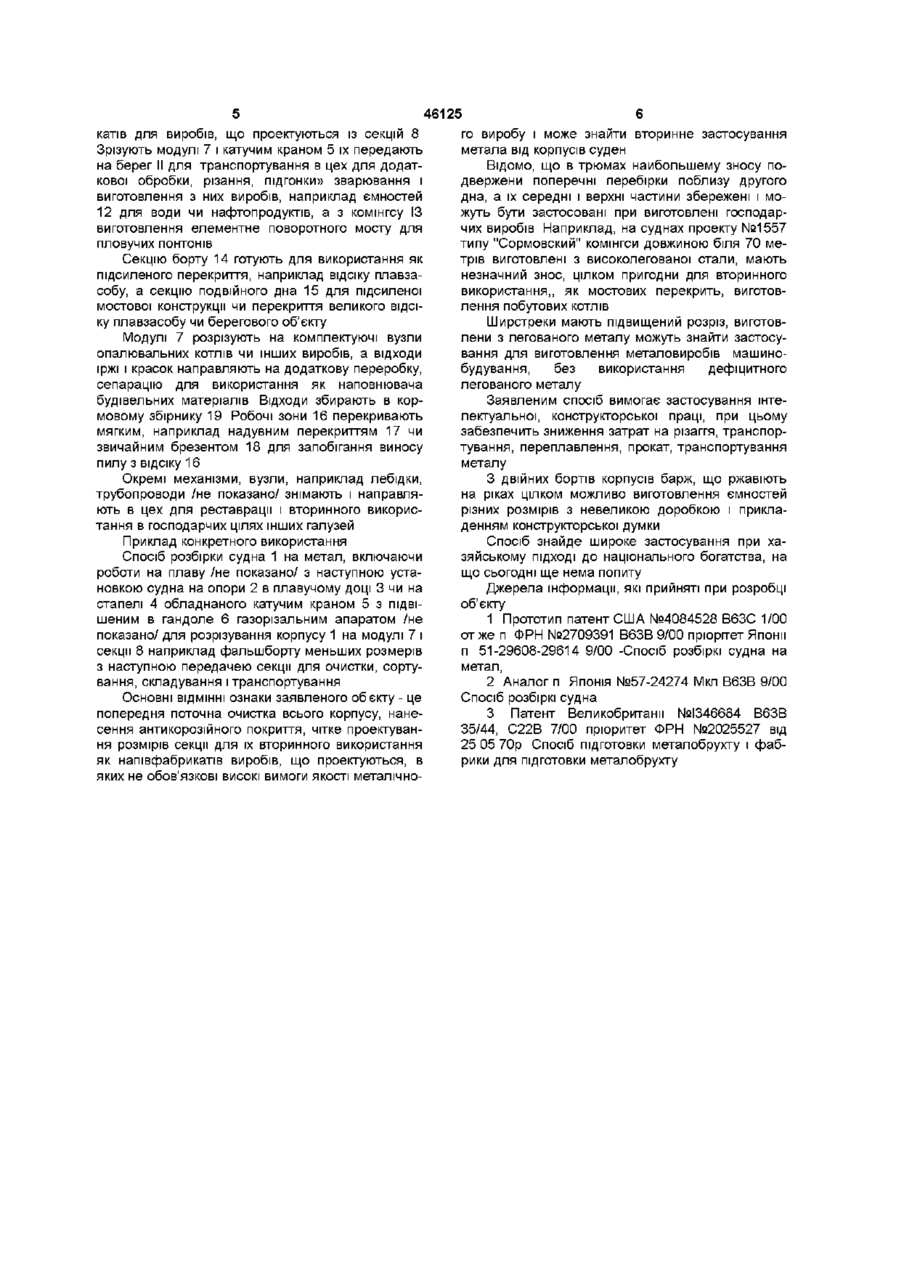

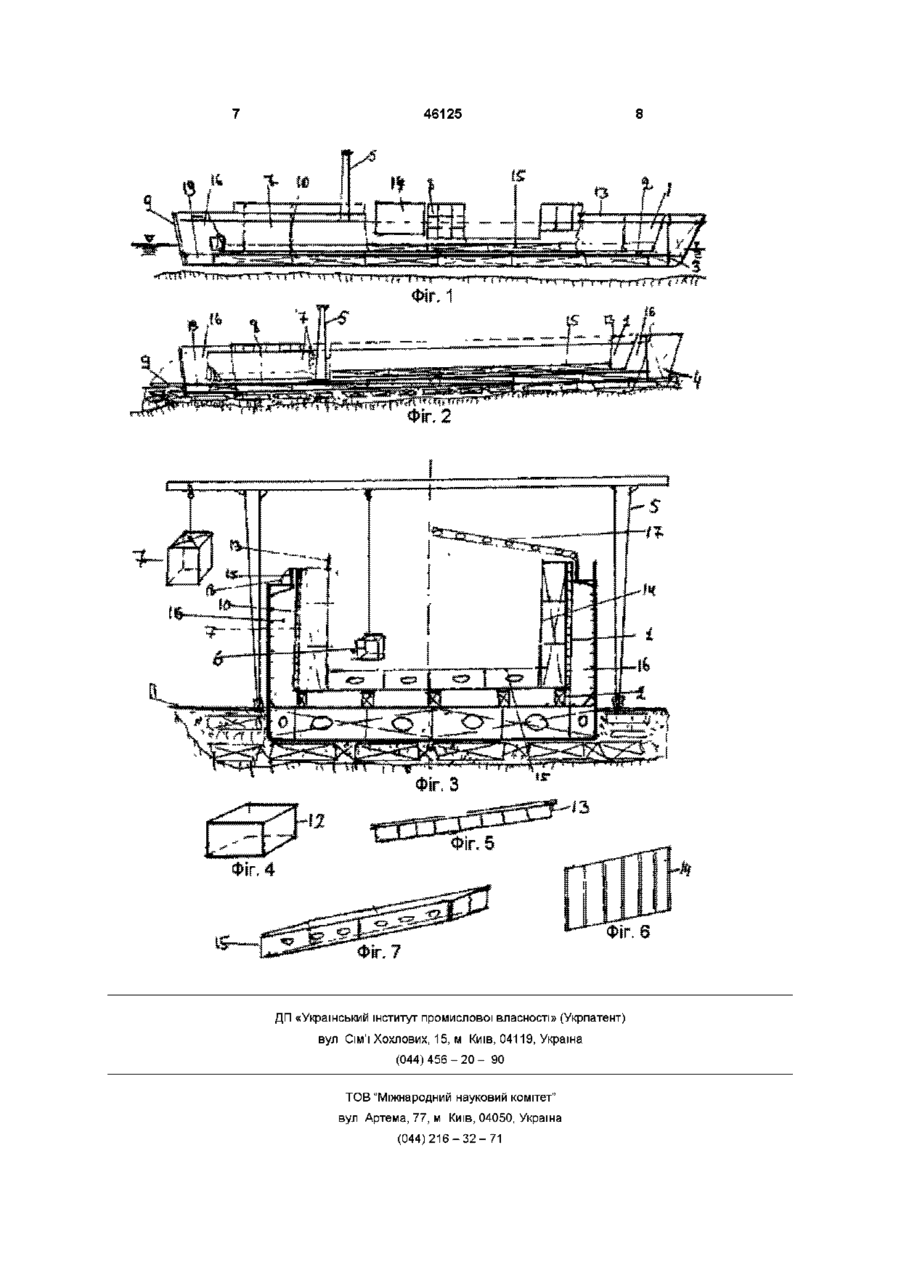

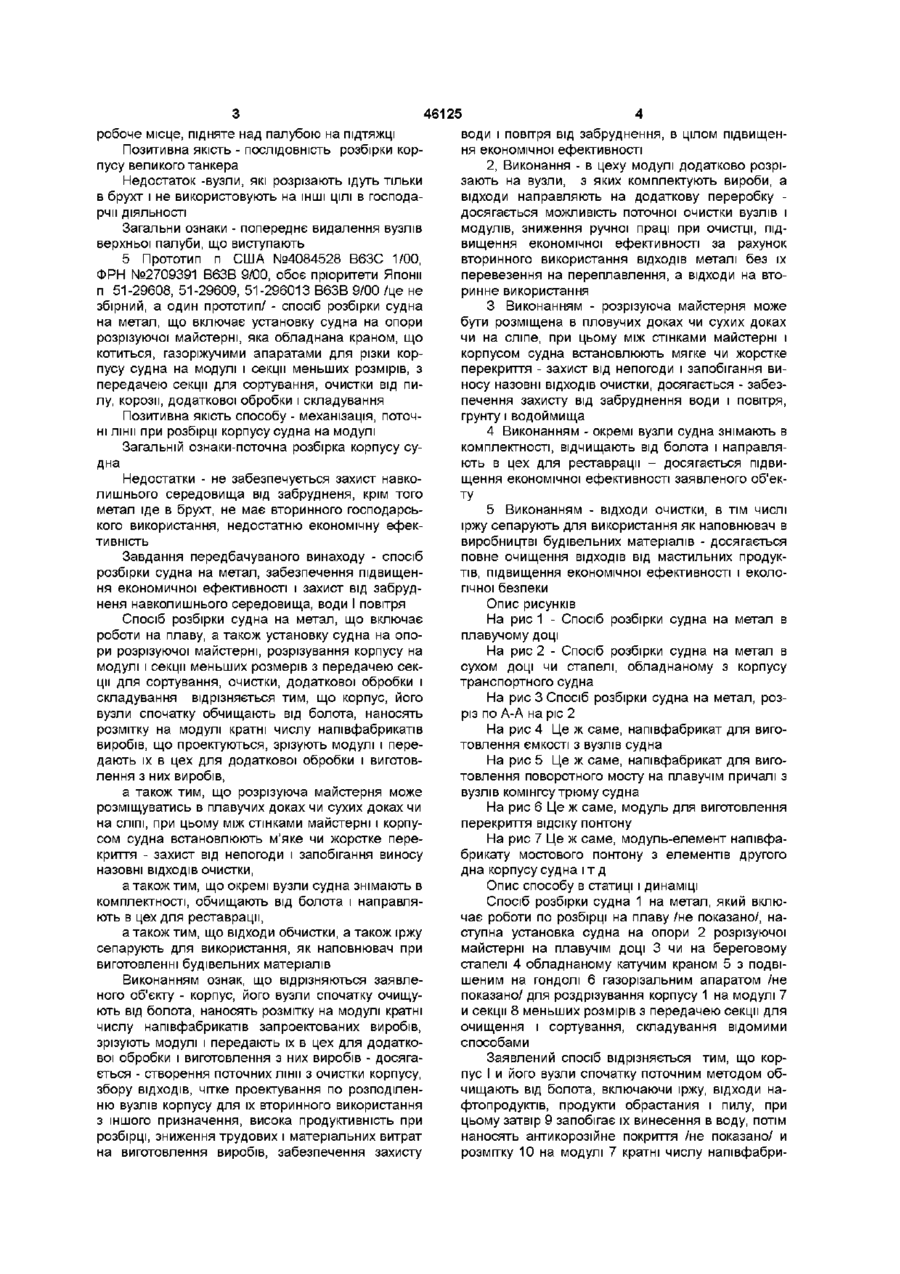

1 Спосіб розбирання судна на метал, включає роботу на плаву, а також встановлення судна на опори майстерні по різці, розрізування корпусу на модулі і секції менших розмірів з передачею секцій для сортування, відчистки, додаткової обробки і складування, відрізняється тим, що корпус, його вузли спочатку відчищають від болота, наносять розмітку на модулі, кратні КІЛЬКОСТІ /числу/ напівфабрикатів виробів, що проектуються, зрізують модулі і передають їх в цех для додаткової обробки і виготовлення з них виробів 2 Спосіб по п 1, який відрізняється тим, що в цеху модулі додатково розрізують на вузли з яких комплектують вироби, а відходи направляють на додаткову переробку 3 Спосіб по п 1, який відрізняється тим, що між стінками майстерні і корпусом судна встановлюють м'яке чи жорстке перекриття-захист від непогоди і для запобігання виносу надонних ВІДХОДІВ 4 Спосіб по пп 1 і 2, який відрізняється тим, що окремі вузли судна знімають в комплектності, відчищають від болота і направляють в цех для реставрації 5 Спосіб по пп 1 і 2, який відрізняється тим, що відходи очистки, в тому числі іржу, сепарують для використання як наповнювача у виробництві будівельних матеріалів о Винахід відносная до суднобудування, конкретно з технології розбірки суден на метал ВІДОМІ способи розбірки судна на метал, но вони мають низьку економічну ефективність, крім цього не забезпечують захист навколишнього середовища від забруднення Завдання передбачуваного винаходу - спосіб розбірки судна на метал, яки забезпечує високу економічну ефективність і при цьому захист навколишнього середовища від забруднення 1 ВІДОМІ патенти Великобританії №1346689 Мкл В63В 35/44, G22B 7/00, ВЗОВ 9/32 Нкл В7525, ИЗР 1974р №3 стор 3 приоритет ФРН патент №2025527 від 25 05 70р - Спосіб підготовки металобрухту і фабрики для підготовки металобрухту, що включає судно з трюмом, конвеєрне устаткування для різки, очистки, сортування і пресування металобрухту Позитивна якість - пересувне підприємство, яке може забезпечити збір і переробку малих і великих партій металобрухту, но відомий спосіб не забезпечує розбірку цілих суден і подальше використання металобрухту для виготовлення господарчих виробів 2 Відомо З РЖ №5 Водяний транспорт 1973 №10В97 п Японії №49-42157 Нкл 84К52 В600 лат 3/02 оп 13 11 74 Устаткування для видалення продуктів обростання, іржі з днища судна, що включав розміщення в воротах доку навісних щіток з вібраторами Позитивна якість - очистка підводної частини судна при введенні його в док Недостаток - не забезпечується захист води від забруднення відходами З,Відомо Ж Суднобудування №11 за 1993р стор 32 - 36 - Основний принцип формування корпусів суден "Будувати швидше, будувати дешевше", нами перефразований, "Розбирати швидше, розбирати дешевше" 4 Аналог ІЗР, 1982р, №12, стр 46 патент Японія №57-24274 Мкл В63В 9/00, заявлений 05 09 75р опубл 1982р 22 05 спосіб розбірки судна, що включає при розбірці частин судна, які лежать вище ватерлінії видаляють елементи верхньої палуби, що виступають, після чого корпус розрізають, ідучи послідовна від поперечного розрізу з інтервалом, що дорівнює шпацм, потім розрізають конструкції зі шпангоутами, які розположені нижче, потім конструкції поздовжніх перебірок і зовнішньої обшивки, використовуючи пересувне ю (О 46125 робоче місце, підняте над палубою на ПІДТЯЖЦІ води і повітря від забруднення, в цілом підвищення економічної ефективності Позитивна якість - ПОСЛІДОВНІСТЬ розбірки корпусу великого танкера 2, Виконання - в цеху модулі додатково розріНедостаток -вузли, які розрізають ідуть тільки зають на вузли, з яких комплектують вироби, а в брухт і не використовують на ІНШІ ЦІЛІ В господавідходи направляють на додаткову переробку рчії ДІЯЛЬНОСТІ досягається можливість поточної очистки вузлів і модулів, зниження ручної праці при очистці, підЗагальни ознаки - попереднє видалення вузлів вищення економічної ефективності за рахунок верхньої палуби, що виступають вторинного використання ВІДХОДІВ металі без їх 5 Прототип п США №4084528 В63С 1/00, перевезення на переплавлення, а відходи на втоФРН №2709391 В63В 9/00, обоє пріоритети Японії ринне використання п 51-29608, 51-29609, 51-296013 В63В 9/00 /це не збірний, а один прототип/ - спосіб розбірки судна 3 Виконанням - розрізуюча майстерня може на метал, що включає установку судна на опори бути розміщена в пловучих доках чи сухих доках розрізуючої майстерні, яка обладнана краном, що чи на сліпе, при цьому між стінками майстерні і котиться, газоріжучими апаратами для різки коркорпусом судна встановлюють мягке чи жорстке пусу судна на модулі і секції меньших розмірів, з перекриття - захист від непогоди і запобігання випередачею секції для сортування, очистки від пиносу назовні ВІДХОДІВ очистки, досягається - забезлу, корозії, додаткової обробки і складування печення захисту від забруднення води і повітря, грунту і водоймища Позитивна якість способу - механізація, поточні лінії при розбірці корпусу судна на модулі 4 Виконанням - окремі вузли судна знімають в комплектності, відчищають від болота і направляЗагальній ознаки-поточна розбірка корпусу сують в цех для реставрації - досягається підвидна щення економічної ефективності заявленого об'єкНедостатки - не забезпечується захист навкоту лишнього середовища від забрудненя, крім того метал іде в брухт, не має вторинного господарсь5 Виконанням - відходи очистки, в тім числі кого використання, недостатню економічну ефекіржу сепарують для використання як наповнювач в тивність виробництві будівельних матеріалів - досягається повне очищення ВІДХОДІВ від мастильних продукЗавдання передбачуваного винаходу - спосіб тів, підвищення економічної ефективності і еколорозбірки судна на метал, забезпечення підвищенгічної безпеки ня економичної ефективності і захист від забрудненя навколишнього середовища, води І повітря Опис рисунків Спосіб розбірки судна на метал, що включає На рис 1 - Спосіб розбірки судна на метал в роботи на плаву, а також установку судна на опоплавучому доці ри розрізуючої майстерні, розрізування корпусу на На рис 2 - Спосіб розбірки судна на метал в модулі і секції меньших розмерів з передачею сексухом доці чи стапелі, обладнаному з корпусу ції для сортування, очистки, додаткової обробки і транспортного судна складування відрізняється тим, що корпус, його На рис 3 Спосіб розбірки судна на метал, розвузли спочатку обчищають від болота, наносять різ по А-А на ріс 2 розмітку на модулі кратні числу напівфабрикатів На рис 4 Це ж саме, напівфабрикат для виговиробів, що проектуються, зрізують модулі і перетовлення ємкості з вузлів судна дають їх в цех для додаткової обробки і виготовНа рис 5 Це ж саме, напівфабрикат для виголення з них виробів, товлення поворотного мосту на плавучім причалі з вузлів комінгсу трюму судна а також тим, що розрізуюча майстерня може розміщуватись в плавучих доках чи сухих доках чи На рис 6 Це ж саме, модуль для виготовлення на СЛІПІ, при цьому між стінками майстерні і корпуперекриття відсіку понтону сом судна встановлюють м'яке чи жорстке переНа рис 7 Це ж саме, модуль-елемент напівфакриття - захист від непогоди і запобігання виносу брикату мостового понтону з елементів другого назовні ВІДХОДІВ очистки, дна корпусу судна і т д а також тим, що окремі вузли судна знімають в Опис способу в статиці і динаміці комплектності, обчищають від болота і направляСпосіб розбірки судна 1 на метал, який вклюють в цех для реставрації, чає роботи по розбірці на плаву /не показано/, наступна установка судна на опори 2 розрізуючої а також тим, що відходи обчистки, а також іржу майстерні на плавучім доці 3 чи на береговому сепарують для використання, як наповнювач при стапелі 4 обладнаному катучим краном 5 з подвівиготовленні будівельних матеріалів шеним на гондолі 6 газорізальним апаратом /не Виконанням ознак, що відрізняються заявлепоказано/ для роздрізування корпусу 1 на модулі 7 ного об'єкту - корпус, його вузли спочатку очищуи секції 8 меньших розмірів з передачею секції для ють від болота, наносять розмітку на модулі кратні очищення і сортування, складування відомими числу напівфабрикатів запроектованих виробів, способами зрізують модулі і передають їх в цех для додаткової обробки і виготовлення з них виробів - досягаЗаявлений спосіб відрізняється тим, що корється - створення поточних лінії з очистки корпусу, пус І и його вузли спочатку поточним методом обзбору ВІДХОДІВ, чітке проектування по розподіленчищають від болота, включаючи іржу, відходи наню вузлів корпусу для їх вторинного використання фтопродуктів, продукти обрастания і пилу, при з іншого призначення, висока продуктивність при цьому затвір 9 запобігає їх винесення в воду, потім розбірці, зниження трудових і матеріальних витрат наносять антикорозійне покриття /не показано/ и на виготовлення виробів, забезпечення захисту розмітку 10 на модулі 7 кратні числу напівфабри катів для виробів, що проектуються із секцій 8 Зрізують модулі 7 і катучим краном 5 їх передають на берег II для транспортування в цех для додаткової обробки, різання, підгонки» зварювання і виготовлення з них виробів, наприклад ємностей 12 для води чи нафтопродуктів, а з комінгсу ІЗ виготовлення елементне поворотного мосту для пловучих понтонів Секцію борту 14 готують для використання як підсиленого перекриття, наприклад відсіку плавзасобу, а секцію подвійного дна 15 для підсиленої мостової конструкції чи перекриття великого відсіку плавзасобу чи берегового об'єкту Модулі 7 розрізують на комплектуючі вузли опалювальних котлів чи інших виробів, а відходи іржі і красок направляють на додаткову переробку, сепарацію для використання як наповнювача будівельних матеріалів Відходи збирають в кормовому збірнику 19 Робочі зони 16 перекривають мягким, наприклад надувним перекриттям 17 чи звичайним брезентом 18 для запобігання виносу пилу з відсіку 16 Окремі механізми, вузли, наприклад лебідки, трубопроводи /не показано/ знімають і направляють в цех для реставрації і вторинного використання в господарчих цілях інших галузей Приклад конкретного використання Спосіб розбірки судна 1 на метал, включаючи роботи на плаву /не показано/ з наступною установкою судна на опори 2 в плавучому доці 3 чи на стапелі 4 обладнаного катучим краном 5 з підвішеним в гандоле 6 газорізальним апаратом /не показано/ для розрізування корпусу 1 на модулі 7 і секції 8 наприклад фальшборту меньших розмерів з наступною передачею секції для очистки, сортування, складування і транспортування Основні ВІДМІННІ ознаки заявленого об єкту - це попередня поточна очистка всього корпусу, нанесення антикорозійного покриття, чітке проектування розмірів секції для їх вторинного використання як напівфабрикатів виробів, що проектуються, в яких не обов'язкові високі вимоги якості металічно 46125 го виробу і може знайти вторинне застосування метала від корпусів суден Відомо, ЩО В трюмах наибольшему зносу подвержени поперечні перебірки поблизу другого дна, а їх середні і верхні частини збережені і можуть бути застосовані при виготовлені господарчих виробів Наприклад, на суднах проекту №1557 типу "Сормовский" комінгси довжиною біля 70 метрів виготовлені з високолегованої стали, мають незначний знос, цілком пригодни для вторинного використання,, як мостових перекрить, виготовлення побутових котлів Ширстреки мають підвищений розріз, виготовлени з легованого металу можуть знайти застосування для виготовлення металовиробів машинобудування, без використання дефіцитного легованого металу Заявленим спосіб вимогає застосування інтелектуальної, конструкторської праці, при цьому забезпечить зниження затрат на різаггя, транспортування, переплавлення, прокат, транспортування металу З двійних бортів корпусів барж, що ржавіють на ріках цілком можливо виготовлення ємностей різних розмірів з невеликою доробкою і прикладенням конструкторської думки Спосіб знайде широке застосування при хазяйському ПІДХОДІ до національного богатства, на що сьогодні ще нема попиту Джерела інформації, які прийняті при розробці об'єкту 1 Прототип патент США №4084528 В63С 1/00 о т ж е п ФРН №2709391 В63В 9/00 прюрітет Японії п 51-29608-29614 9/00 -Спосіб розбіркі судна на метал, 2 Аналог п Японія №57-24274 Мкп В63В 9/00 Спосіб розбіркі судна 3 Патент Великобританії №1346684 В63В 35/44, С22В 7/00 пріоритет ФРН №2025527 від 25 05 70р Спосіб підготовки металобрухту і фабрики для підготовки металобрухту 46125 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
