Пристрій охолодження або нагрівання для круглого корпусу

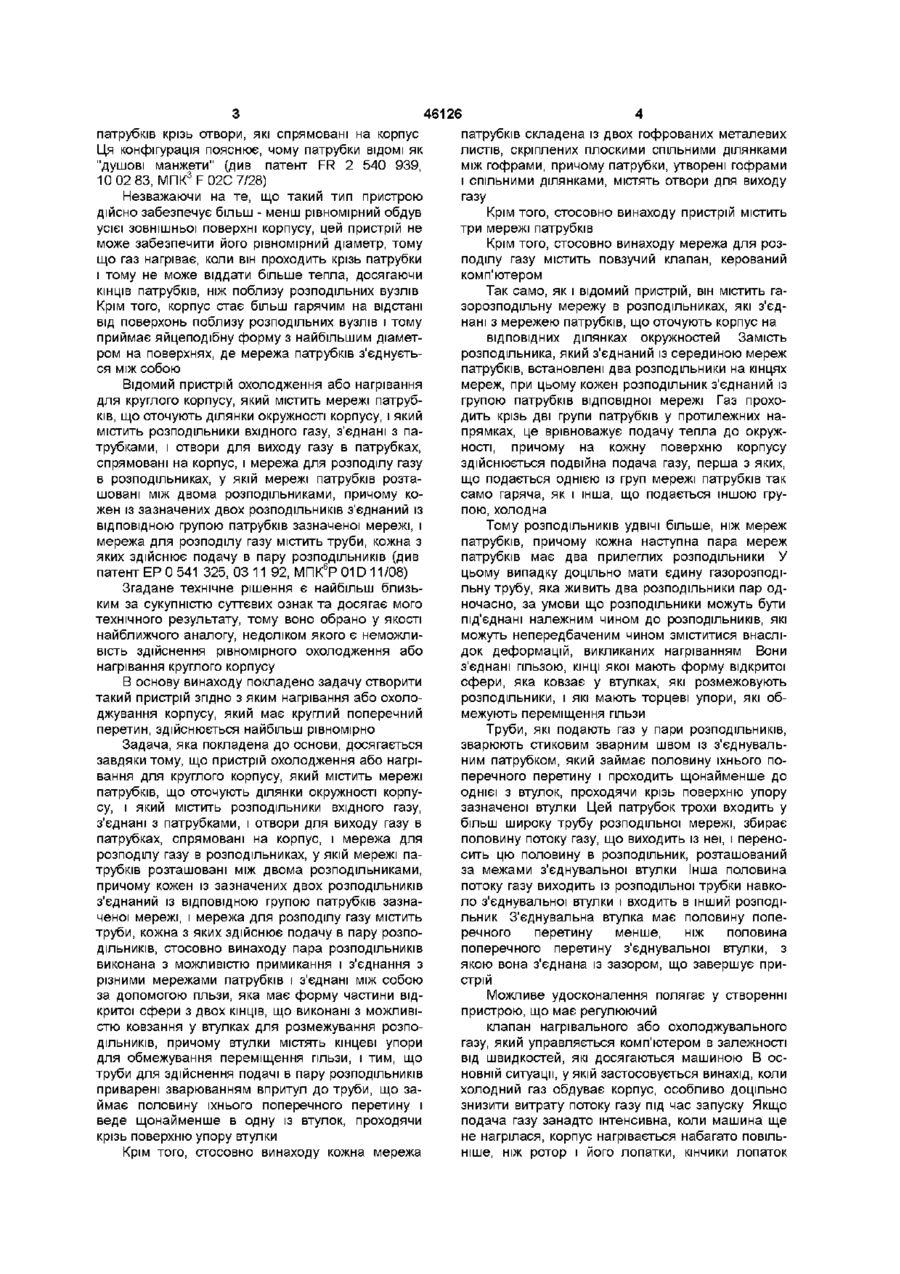

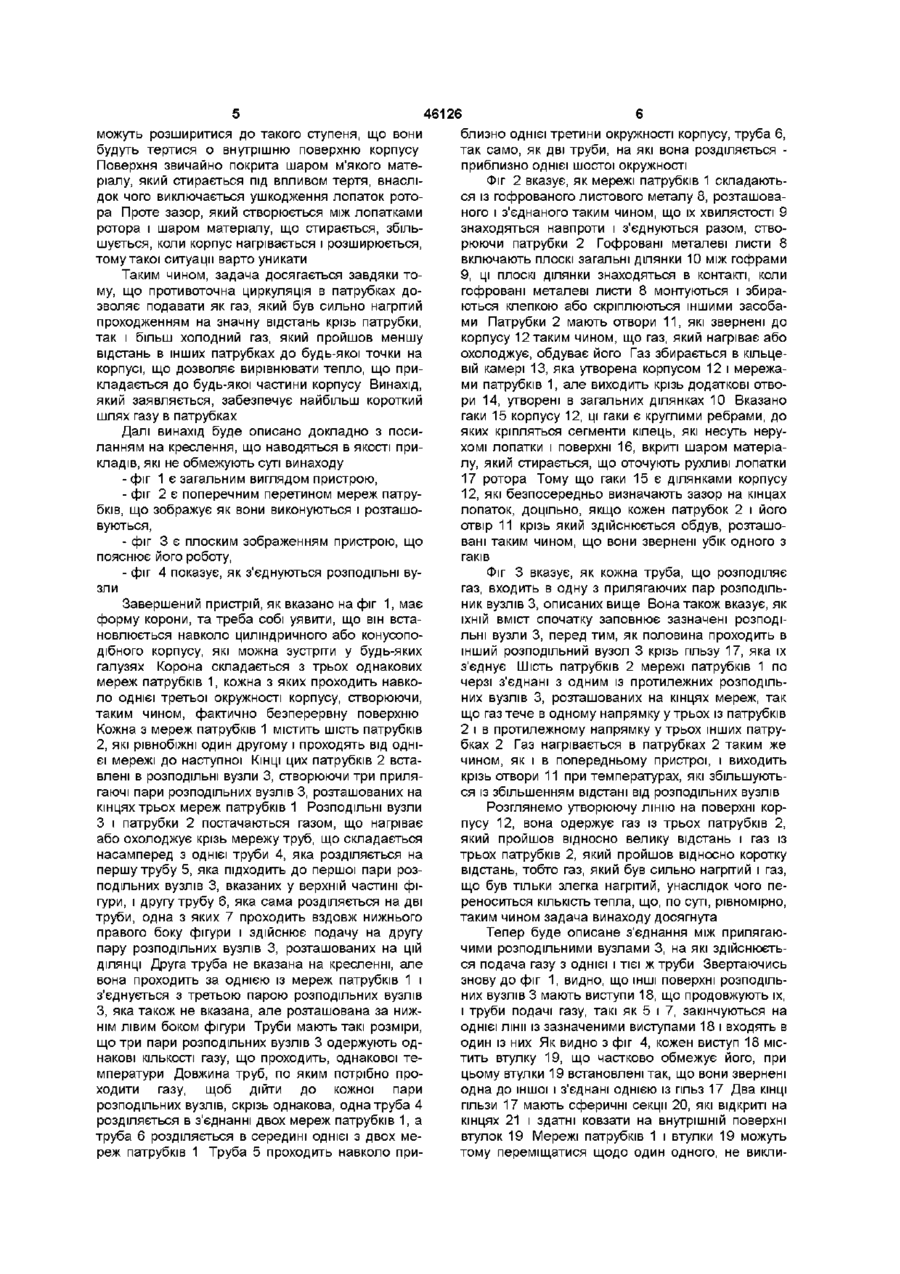

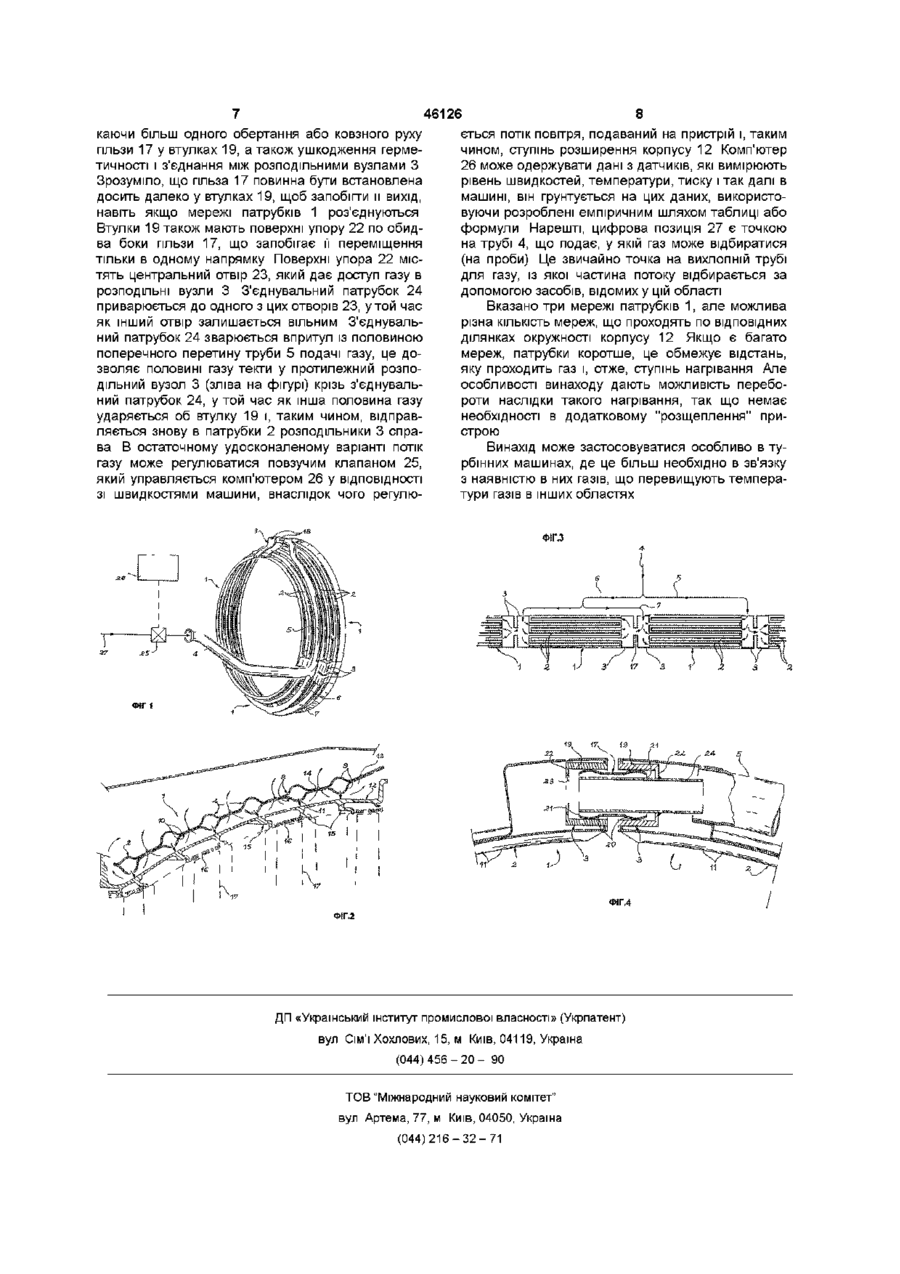

1 Пристрій охолодження або нагрівання для круглого корпусу (12), який містить мережі (1) патрубків (2), що оточують ділянки окружності корпусу, і який містить розподільники (3) вхідного газу, з'єднані з патрубками (2), і отвори (11) для виходу газу в патрубках, спрямовані на корпус, і мережу (4, 5, 6) для розподілу газу в розподільниках, у якій мережі (1) патрубків розташовані між двома розподільниками (3), причому кожен із зазначених двох розподільників з'єднаний із ВІДПОВІДНОЮ групою патрубків зазначеної мережі, і мережа для розподілу газу містить труби (5, 6), кожна з яких здійснює подачу в пару розподільників, який відрізняється тим, що пари розподільників виконані з можливістю примикання і з'єднання з різними мережами патрубків і з'єднані між собою за допомогою гільзи (17), яка має форму частини відкритої сфери з двох КІНЦІВ (20), що виконані з можливістю ковзання у втулках (19), для розмежування розподільників, причому втулки містять кінцеві упори (22), що обмежують переміщення гільзи (17), і тим, що труби (5, 6), для здійснення подачі в пару розподільників (3), приварені зварюванням впритул до труби (24), що займає половину їхнього поперечного перерізу і яка веде щонайменше в одну із втулок (19), проходячи крізь поверхню упору (22) втулки (19) 2 Пристрій за п 1, який відрізняється тим, що кожна мережа патрубків складена із двох гофрованих металевих листів (8), скріплених плоскими спільними ділянками (10) між гофрами (9), причому патрубки, утворені гофрами (9) і спільними ділянками (10), мають отвори (14) , для виходу газу 3 Пристрій за п 1 , який відрізняється тим, що має три мережі патрубків (1) 4 Пристрій за п 1, який відрізняється тим, що мережа (4, 5, 6) для розподілу газу містить повзучий клапан (25), керований комп'ютером (26) q (О (О Даний винахід стосується пристрою охолодження або нагрівання для круглого корпусу В даний час виникнула широкомасштабна потреба поліпшення потужності двигунів В області повітроплавання (авіації") одним із способів досягнення цього є зменшення зазору між ротором і статором до мінімуму, особливо на ДІЛЯНЦІ, де ВІЛЬНІ КІНЦІ обертових лопаток ротора зустрічають ся зі зверненими до них поверхнями корпусу Засоби для досягнення цього вже проектувалися, зокрема, шляхом зміни діаметра корпусу Найбільш загальноприйнятий спосіб полягає в тому, що шляхом термічного впливу викликають розширення або стиск на ЗОВНІШНІЙ поверхні корпусу обдувкою газом, що має необхідну температуру, який відбирають з інших секцій машини в зоні, протилежній вихлопній трубі для газу, в результаті чого корпус нагрівається або охолоджується ВІДПОВІДНО необхідності Проте, важливо, щоб температура усієї поверхні корпусу мала високий ступінь рівномірності Відомий пристрій містить складання двох мереж із напівкруглих патрубків, встановлених навколо корпусу таким чином, що кожна мережа покриває половину окружності корпусу і, у свою чергу, з'єднана з розподільним блоком, подачу в який забезпечує труба, з'єднана з кожним патрубком мережі в його середній точці Газ, таким чином, розсіюється крізь патрубки мережі, проходячи від середини кожного патрубка до його кінця Він виходить із 46126 патрубків крізь отвори, які спрямовані на корпус патрубків складена із двох гофрованих металевих Ця конфігурація пояснює, чому патрубки ВІДОМІ ЯК листів, скріплених плоскими спільними ділянками "душові манжети" (див патент FR 2 540 939, між гофрами, причому патрубки, утворені гофрами 3 10 02 83, МПК F 02C 7/28) і спільними ділянками, містять отвори для виходу газу Незважаючи на те, що такий тип пристрою дійсно забезпечує більш - менш рівномірний обдув Крім того, стосовно винаходу пристрій містить усієї зовнішньої поверхні корпусу, цей пристрій не три мережі патрубків може забезпечити його рівномірний діаметр, тому Крім того, стосовно винаходу мережа для розщо газ нагріває, коли він проходить крізь патрубки поділу газу містить повзучий клапан, керований і тому не може віддати більше тепла, досягаючи комп'ютером КІНЦІВ патрубків, ніж поблизу розподільних вузлів Так само, як і відомий пристрій, він містить гаКрім того, корпус стає більш гарячим на відстані зорозподільну мережу в розподільниках, які з'єдвід поверхонь поблизу розподільних вузлів і тому нані з мережею патрубків, що оточують корпус на приймає яйцеподібну форму з найбільшим діаметВІДПОВІДНИХ ділянках окружностей Замість ром на поверхнях, де мережа патрубків з'єднуєтьрозподільника, який з'єднаний із серединою мереж ся між собою патрубків, встановлені два розподільники на кінцях мереж, при цьому кожен розподільник з'єднаний із Відомий пристрій охолодження або нагрівання групою патрубків відповідної мережі Газ проходля круглого корпусу, який містить мережі патрубдить крізь дві групи патрубків у протилежних наків, що оточують ділянки окружності корпусу, і який прямках, це врівноважує подачу тепла до окружмістить розподільники вхідного газу, з'єднані з паності, причому на кожну поверхню корпусу трубками, і отвори для виходу газу в патрубках, здійснюється подвійна подача газу, перша з яких, спрямовані на корпус, і мережа для розподілу газу що подається однією із груп мережі патрубків так в розподільниках, у якій мережі патрубків розтасамо гаряча, як і інша, що подається іншою грушовані між двома розподільниками, причому копою, холодна жен із зазначених двох розподільників з'єднаний із ВІДПОВІДНОЮ групою патрубків зазначеної мережі, і Тому розподільників удвічі більше, ніж мереж мережа для розподілу газу містить труби, кожна з патрубків, причому кожна наступна пара мереж яких здійснює подачу в пару розподільників (див патрубків має два прилеглих розподільники У патент ЕР 0 541 325, 03 11 92, МПК6Р 01D 11/08) цьому випадку доцільно мати єдину газорозподільну трубу, яка живить два розподільники пар одЗгадане технічне рішення є найбільш близьночасно, за умови що розподільники можуть бути ким за сукупністю суттєвих ознак та досягає мого під'єднані належним чином до розподільників, які технічного результату, тому воно обрано у якості можуть непередбаченим чином зміститися внаслінайближчого аналогу, недоліком якого є неможлидок деформацій, викликаних нагріванням Вони вість здійснення рівномірного охолодження або з'єднані гільзою, КІНЦІ якої мають форму відкритої нагрівання круглого корпусу сфери, яка ковзає у втулках, які розмежовують В основу винаходу покладено задачу створити розподільники, і які мають торцеві упори, які обтакий пристрій згідно з яким нагрівання або охоломежують переміщення гільзи джування корпусу, який має круглий поперечний перетин, здійснюється найбільш рівномірно Труби, які подають газ у пари розподільників, Задача, яка покладена до основи, досягається зварюють стиковим зварним швом із з'єднувальзавдяки тому, що пристрій охолодження або нагріним патрубком, який займає половину їхнього повання для круглого корпусу, який містить мережі перечного перетину і проходить щонайменше до патрубків, що оточують ділянки окружності корпуоднієї з втулок, проходячи крізь поверхню упору су, і який містить розподільники вхідного газу, зазначеної втулки Цей патрубок трохи входить у з'єднані з патрубками, і отвори для виходу газу в більш широку трубу розподільної мережі, збирає патрубках, спрямовані на корпус, і мережа для половину потоку газу, що виходить із неї, і перенорозподілу газу в розподільниках, у якій мережі пасить цю половину в розподільник, розташований трубків розташовані між двома розподільниками, за межами з'єднувальної втулки Інша половина причому кожен із зазначених двох розподільників потоку газу виходить із розподільної трубки навкоз'єднаний із ВІДПОВІДНОЮ групою патрубків зазнало з'єднувальної втулки і входить в інший розподіченої мережі, і мережа для розподілу газу містить льник З'єднувальна втулка має половину попетруби, кожна з яких здійснює подачу в пару розпоречного перетину менше, ніж половина дільників, стосовно винаходу пара розподільників поперечного перетину з'єднувальної втулки, з виконана з можливістю примикання і з'єднання з якою вона з'єднана із зазором, що завершує прирізними мережами патрубків і з'єднані між собою стрій за допомогою гільзи, яка має форму частини відМожливе удосконалення полягає у створенні критої сфери з двох КІНЦІВ, що виконані з можливіпристрою, що має регулюючий стю ковзання у втулках для розмежування розпоклапан нагрівального або охолоджувального дільників, причому втулки містять кінцеві упори газу, який управляється комп'ютером в залежності для обмежування переміщення гільзи, і тим, що від швидкостей, які досягаються машиною В оструби для здійснення подачі в пару розподільників новній ситуації, у якій застосовується винахід, коли приварені зварюванням впритул до труби, що захолодний газ обдуває корпус, особливо доцільно ймає половину їхнього поперечного перетину і знизити витрату потоку газу під час запуску Якщо веде щонайменше в одну із втулок, проходячи подача газу занадто інтенсивна, коли машина ще крізь поверхню упору втулки не нагрілася, корпус нагрівається набагато повільніше, ніж ротор і його лопатки, кінчики лопаток Крім того, стосовно винаходу кожна мережа 46126 близно однієї третини окружності корпусу, труба 6, можуть розширитися до такого ступеня, що вони так само, як дві труби, на які вона розділяється будуть тертися о внутрішню поверхню корпусу приблизно однієї шостої окружності Поверхня звичайно покрита шаром м'якого матеФіг 2 вказує, як мережі патрубків 1 складаютьріалу, який стирається під впливом тертя, внасліся із гофрованого листового металу 8, розташовадок чого виключається ушкодження лопаток ротоного і з'єднаного таким чином, що їх хвилястості 9 ра Проте зазор, який створюється між лопатками знаходяться навпроти і з'єднуються разом, створотора і шаром матеріалу, що стирається, збільрюючи патрубки 2 Гофровані металеві листи 8 шується, коли корпус нагрівається і розширюється, включають плоскі загальні ділянки 10 між гофрами тому такої ситуації варто уникати 9, ці плоскі ділянки знаходяться в контакті, коли Таким чином, задача досягається завдяки тогофровані металеві листи 8 монтуються і збираму, що противоточна циркуляція в патрубках доються клепкою або скріплюються іншими засобазволяє подавати як газ, який був сильно нагрітий ми Патрубки 2 мають отвори 11, які звернені до проходженням на значну відстань крізь патрубки, корпусу 12 таким чином, що газ, який нагріває або так і більш холодний газ, який пройшов меншу охолоджує, обдуває його Газ збирається в кільцевідстань в інших патрубках до будь-якої точки на вій камері 13, яка утворена корпусом 12 і мережакорпусі, що дозволяє вирівнювати тепло, що прими патрубків 1, але виходить крізь додаткові отвокладається до будь-якої частини корпусу Винахід, ри 14, утворені в загальних ділянках 10 Вказано який заявляється, забезпечує найбільш короткий гаки 15 корпусу 12, ці гаки є круглими ребрами, до шлях газу в патрубках яких кріпляться сегменти кілець, які несуть неруДалі винахід буде описано докладно з посихомі лопатки і поверхні 16, вкриті шаром матеріаланням на креслення, що наводяться в якості прилу, який стирається, що оточують рухливі лопатки кладів, які не обмежують суті винаходу 17 ротора Тому що гаки 15 є ділянками корпусу - фіг 1 є загальним виглядом пристрою, 12, які безпосередньо визначають зазор на кінцах - фіг 2 є поперечним перетином мереж патрулопаток, доцільно, якщо кожен патрубок 2 і його бків, що зображує як вони виконуються і розташоотвір 11 крізь який здійснюється обдув, розташовуються, вані таким чином, що вони звернені убік одного з - фіг 3 є плоским зображенням пристрою, що гаків пояснює його роботу, - фіг 4 показує, як з'єднуються розподільні вуФіг 3 вказує, як кожна труба, що розподіляє зли газ, входить в одну з прилягаючих пар розподільник вузлів 3, описаних вище Вона також вказує, як Завершений пристрій, як вказано на фіг 1, має їхній вміст спочатку заповнює зазначені розподіформу корони, та треба собі уявити, що він встальні вузли 3, перед тим, як половина проходить в новлюється навколо циліндричного або конусопоінший розподільний вузол 3 крізь гільзу 17, яка їх дібного корпусу, які можна зустріти у будь-яких з'єднує Шість патрубків 2 мережі патрубків 1 по галузях Корона складається з трьох однакових черзі з'єднані з одним із протилежних розподільмереж патрубків 1, кожна з яких проходить навконих вузлів 3, розташованих на кінцях мереж, так ло однієї третьої окружності корпусу, створюючи, що газ тече в одному напрямку у трьох із патрубків таким чином, фактично безперервну поверхню 2 і в протилежному напрямку утрьох інших патруКожна з мереж патрубків 1 містить шість патрубків бках 2 Газ нагрівається в патрубках 2 таким же 2, які рівнобіжні один другому і проходять від однічином, як і в попередньому пристрої, і виходить єї мережі до наступної КІНЦІ ЦИХ патрубків 2 встакрізь отвори 11 при температурах, які збільшуютьвлені в розподільні вузли 3, створюючи три приляся із збільшенням відстані від розподільних вузлів гаючі пари розподільних вузлів 3, розташованих на кінцях трьох мереж патрубків 1 РОЗПОДІЛЬНІ вузли Розглянемо утворюючу ЛІНІЮ на поверхні корЗ і патрубки 2 постачаються газом, що нагріває пусу 12, вона одержує газ із трьох патрубків 2, або охолоджує крізь мережу труб, що складається який пройшов відносно велику відстань і газ із насамперед з однієї труби 4, яка розділяється на трьох патрубків 2, який пройшов відносно коротку першу трубу 5, яка підходить до першої пари розвідстань, тобто газ, який був сильно нагрітий і газ, подільних вузлів 3, вказаних у верхній частині фіщо був тільки злегка нагрітий, унаслідок чого пегури, і другу трубу 6, яка сама розділяється на дві реноситься КІЛЬКІСТЬ тепла, що, по суті, рівномірно, труби, одна з яких 7 проходить вздовж нижнього таким чином задача винаходу досягнута правого боку фігури і здійснює подачу на другу Тепер буде описане з'єднання між прилягаюпару розподільних вузлів 3, розташованих на цій чими розподільними вузлами 3, на які здійснюєтьДІЛЯНЦІ Друга труба не вказана на кресленні, але ся подача газу з однієї і тієї ж труби Звертаючись вона проходить за однією із мереж патрубків 1 і знову до фіг 1, видно, що ІНШІ поверхні розподільз'єднується з третьою парою розподільних вузлів них вузлів 3 мають виступи 18, що продовжують їх, і труби подачі газу, такі як 5 і 7, закінчуються на 3, яка також не вказана, але розташована за нижоднієї лінії із зазначеними виступами 18 і входять в нім лівим боком фігури Труби мають такі розміри, один із них Як видно з фіг 4, кожен виступ 18 місщо три пари розподільних вузлів 3 одержують одтить втулку 19, що частково обмежує його, при накові КІЛЬКОСТІ газу, що проходить, однакової тецьому втулки 19 встановлені так, що вони звернені мператури Довжина труб, по яким потрібно проодна до іншої і з'єднані однією із гільз 17 Два КІНЦІ ходити газу, щоб дійти до кожної пари ГІЛЬЗИ 17 мають сферичні секції 20, які відкриті на розподільних вузлів, скрізь однакова, одна труба 4 кінцях 21 і здатні ковзати на внутрішній поверхні розділяється в з'єднанні двох мереж патрубків 1, а втулок 19 Мережі патрубків 1 і втулки 19 можуть труба 6 розділяється в середині однієї з двох метому переміщатися щодо один одного, не виклиреж патрубків 1 Труба 5 проходить навколо при 8 46126 каючи більш одного обертання або ковзного руху ється потік повітря, подаваний на пристрій і, таким гільзи 17 у втулках 19, а також ушкодження гермечином, ступінь розширення корпусу 12 Комп'ютер тичності і з'єднання між розподільними вузлами З 26 може одержувати дані з датчиків, які вимірюють Зрозуміло, що гільза 17 повинна бути встановлена рівень швидкостей, температури, тиску і так далі в досить далеко у втулках 19, щоб запобігти и вихід, машині, він грунтується на цих даних, використонавіть якщо мережі патрубків 1 роз'єднуються вуючи розроблені емпіричним шляхом таблиці або Втулки 19 також мають поверхні упору 22 по обидформули Нарешті, цифрова позиція 27 є точкою ва боки гільзи 17, що запобігає її переміщення на трубі 4, що подає, у якій газ може відбиратися тільки в одному напрямку Поверхні упора 22 міс(на проби) Це звичайно точка на вихлопній трубі тять центральний отвір 23, який дає доступ газу в для газу, із якої частина потоку відбирається за розподільні вузли 3 З'єднувальний патрубок 24 допомогою засобів, відомих у цій області приварюється до одного з цих отворів 23, у той час Вказано три мережі патрубків 1, але можлива як інший отвір залишається вільним З'єднувальрізна КІЛЬКІСТЬ мереж, що проходять по ВІДПОВІДНИХ ний патрубок 24 зварюється впритул із половиною ділянках окружності корпусу 12 Якщо є багато поперечного перетину труби 5 подачі газу, це домереж, патрубки коротше, це обмежує відстань, зволяє половині газу текти у протилежний розпояку проходить газ і, отже, ступінь нагрівання Але дільний вузол 3 (зліва на фігурі) крізь з'єднувальособливості винаходу дають можливість перебоний патрубок 24, у той час як інша половина газу роти наслідки такого нагрівання, так що немає ударяється об втулку 19 і, таким чином, відправнеобхідності в додатковому "розщеплення" приляється знову в патрубки 2 розподільники 3 спрастрою ва В остаточному удосконаленому варіанті потік Винахід може застосовуватися особливо в тугазу може регулюватися повзучим клапаном 25, рбінних машинах, де це більш необхідно в зв'язку який управляється комп'ютером 26 у ВІДПОВІДНОСТІ з наявністю в них газів, що перевищують темпераЗІ швидкостями машини, внаслідок чого регулютури газів в інших областях ФІГ.З ФІП4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
