Комбайн вузькозахватний

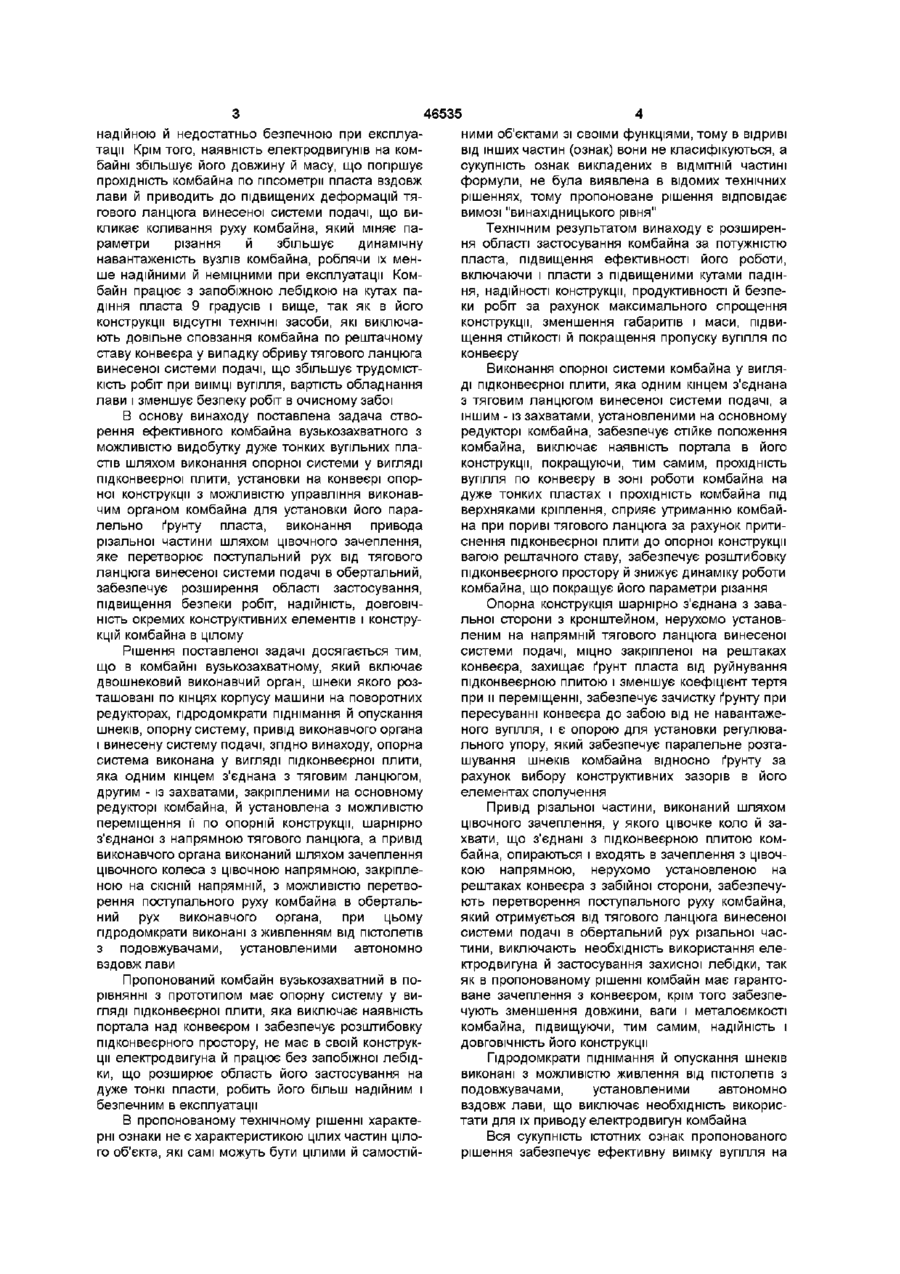

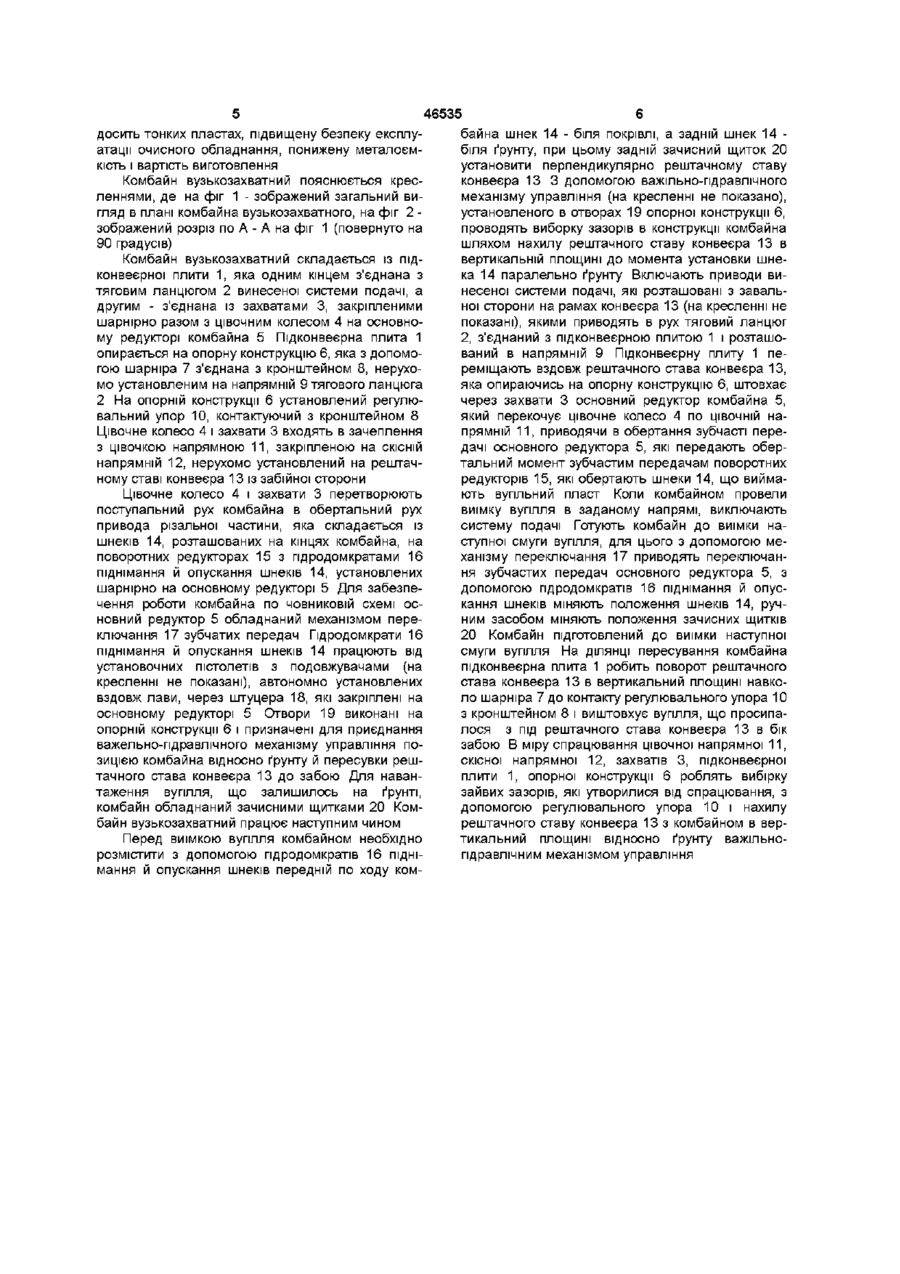

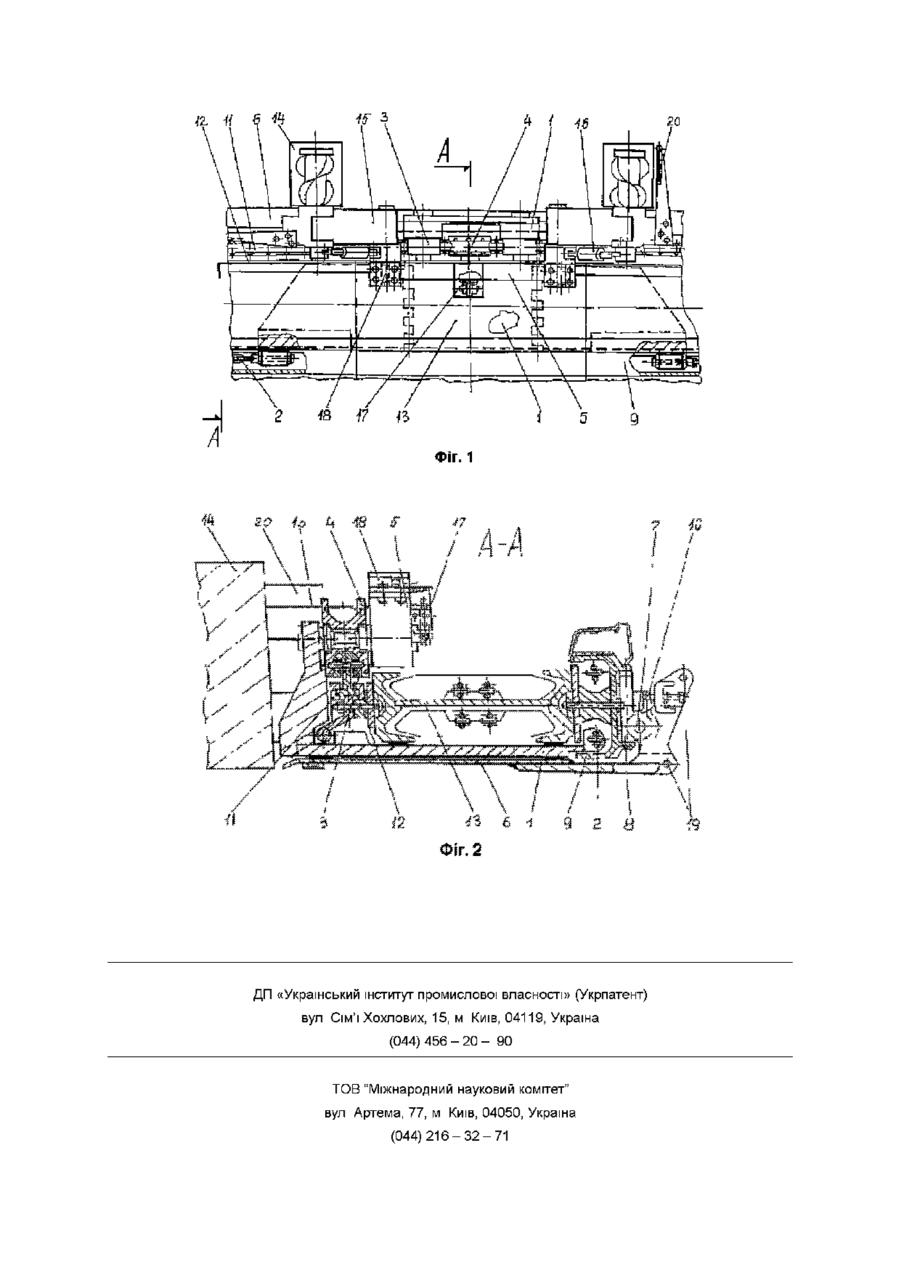

Комбайн вузькозахватний, який включає двошнековий виконавчий орган, шнеки якого розташовані на кінцях корпусу машини на поворотних редукторах, гідродомкрати піднімання й опускання шнеків, опорну систему, привід виконавчого органа і винесену систему подачі, який відрізняється тим, що опорна система виконана у вигляді підконвеєрної плити, яка одним кінцем з'єднана з тяговим ланцюгом, другим - із захватами, закріпленими на основному редукторі комбайна, й установлена з можливістю переміщення и по опорній конструкції, шарнірно з'єднаній з напрямною тягового ланцюга, а привід виконавчого органа виконаний шляхом зачеплення цівкового колеса з цівковою напрямною, закріпленою на СКІСНІЙ напрямній з можливістю перетворення поступального руху комбайна в обертальний рух виконавчого органа, при цьому гідродомкрати виконані з живленням від пістолетів з подовжувачами, установленими автономно вздовж лави Винахід стосується вугільної промисловості, зокрема пристроїв для повного звільнення корисних копалин від масиву вугільного пласта Відомий комбайн очисний вузькозахватний К85 (третє виконання), який включає дві різальні частини зі шнеками, розташованими на кінцях корпусу машини на поворотних редукторах, привід різальних частин, який виконаний від електродвигуна, зачисні щитки, опори, які регулюються по висоті, винесену систему подачі (див книгу "Методичні положення вибору й застосування очисних механізованих комплексів в вугільних шахтах", Є І Мікляєв - М Ин-т гірничої справи їм А А Скочинского, 1990, с 178-181) Недоліком відомого очисного комбайна є розташування корпусу над рештачним ставом конвеєра, так як його товщина й наявність простору для нормального пропуску вугілля під корпусом збільшують габарити комбайна по висоті, що не дозволяє ефективно використовувати його для виїмки дуже тонких пластів При переміщенні комбайна по рештальному ставу конвеєра присутні значні коливання його корпусу, що погіршує параметри руйнування вугілля Велика металоємкість і складність конструкції комбайна збільшує вартість виготовлення, ускладнює технічне обслуговування й ремонт, знижує експлуатаційну надійність Наявність в конструкції комбайна електродвигуна вимагає додаткових технічних засобів передачі до нього енергії, що погіршує безпеку ведення очисних робіт Найближчим технічним рішенням до заявленого, прийнятого за прототип, є комбайн очисний вузькозахватний К-103, який включає двошнековий виконавчий орган, шнеки якого розташовані по кінцях машини на поворотних редукторах, гідродомкрати піднімання й опускання шнеків, привід з двома електродвигунами, портал, опорну систему, винесену систему подачі з двома приводами, установленими на привідних головках забійного конвеєра Крім того, при роботі комбайна на пластах з кутом падіння 9 градусів і вище, необхідна запобіжна лебідка (див книгу "Методичні положення вибору й застосування очисних механізованих комплексів в вугільних шахтах", Є І Мікляєв - М Ин-т гірничої справи їм А А Скочинского, 1990, с 168-170) Недоліком відомого очисного комбайна є те, що портал і опорна система розташовані над рештачним ставом конвеєра, які утрудняють прохід комбайна під верхняками кріплення в тонкому пласті й погіршують пропуск вугілля по конвеєру Наявність в конструкції комбайна електродвигунів вимагає додаткових засобів передачі до них енергії у вигляді кабелю, кабелеукладчика, які ускладнюють конструкцію комбайна й роблять її менш ю СО Ю (О 46535 ними об'єктами зі своїми функціями, тому в відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак викладених в ВІДМІТНІЙ частині формули, не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня" Технічним результатом винаходу є розширення області застосування комбайна за потужністю пласта, підвищення ефективності його роботи, включаючи і пласти з підвищеними кутами падіння, надійності конструкції, продуктивності й безпеки робіт за рахунок максимального спрощення конструкції, зменшення габаритів і маси, підвищення СТІЙКОСТІ й покращення пропуску вугілля по конвеєру Виконання опорної системи комбайна у вигляді підконвеєрної плити, яка одним кінцем з'єднана з тяговим ланцюгом винесеної системи подачі, а іншим - із захватами, установленими на основному В основу винаходу поставлена задача створедукторі комбайна, забезпечує стійке положення рення ефективного комбайна вузькозахватного з комбайна, виключає наявність портала в його можливістю видобутку дуже тонких вугільних плаконструкції, покращуючи, тим самим, прохідність стів шляхом виконання опорної системи у вигляді вугілля по конвеєру в зоні роботи комбайна на підконвеєрної плити, установки на конвеєрі опордуже тонких пластах і прохідність комбайна під ної конструкції з можливістю управління виконавверхняками кріплення, сприяє утриманню комбайчим органом комбайна для установки його парана при пориві тягового ланцюга за рахунок притилельно ґрунту пласта, виконання привода снення підконвеєрної плити до опорної конструкції різальної частини шляхом цівочного зачеплення, вагою рештачного ставу, забезпечує розштибовку яке перетворює поступальний рух від тягового підконвеєрного простору й знижує динаміку роботи ланцюга винесеної системи подачі в обертальний, комбайна, що покращує його параметри різання забезпечує розширення області застосування, підвищення безпеки робіт, надійність, ДОВГОВІЧОпорна конструкція шарнірно з'єднана з заваНІСТЬ окремих конструктивних елементів і конструльної сторони з кронштейном, нерухомо установкцій комбайна в цілому леним на напрямній тягового ланцюга винесеної системи подачі, міцно закріпленої на рештаках Рішення поставленої задачі досягається тим, конвеєра, захищає ґрунт пласта від руйнування що в комбайні вузькозахватному, який включає підконвеєрною плитою і зменшує коефіцієнт тертя двошнековий виконавчий орган, шнеки якого розпри и переміщенні, забезпечує зачистку ґрунту при ташовані по кінцях корпусу машини на поворотних пересуванні конвеєра до забою від не навантажередукторах, гідродомкрати піднімання й опускання ного вугілля, і є опорою для установки регулювашнеків, опорну систему, привід виконавчого органа льного упору, який забезпечує паралельне розтаі винесену систему подачі, згідно винаходу, опорна шування шнеків комбайна відносно ґрунту за система виконана у вигляді підконвеєрної плити, рахунок вибору конструктивних зазорів в його яка одним кінцем з'єднана з тяговим ланцюгом, елементах сполучення другим - із захватами, закріпленими на основному редукторі комбайна, й установлена з можливістю Привід різальної частини, виконаний шляхом переміщення її по опорній конструкції, шарнірно цівочного зачеплення, у якого цівочке коло й заз'єднаної з напрямною тягового ланцюга, а привід хвати, що з'єднані з підконвеєрною плитою комвиконавчого органа виконаний шляхом зачеплення байна, опираються і входять в зачеплення з цівочцівочного колеса з цівочною напрямною, закріплекою напрямною, нерухомо установленою на ною на СКІСНІЙ напрямній, з можливістю перетворештаках конвеєра з забійної сторони, забезпечурення поступального руху комбайна в обертальють перетворення поступального руху комбайна, ний рух виконавчого органа, при цьому який отримується від тягового ланцюга винесеної гідродомкрати виконані з живленням від пістолетів системи подачі в обертальний рух різальної часз подовжувачами, установленими автономно тини, виключають необхідність використання елевздовж лави ктродвигуна й застосування захисної лебідки, так як в пропонованому рішенні комбайн має гарантоПропонований комбайн вузькозахватний в поване зачеплення з конвеєром, крім того забезперівнянні з прототипом має опорну систему у вичують зменшення довжини, ваги і металоємкості гляді підконвеєрної плити, яка виключає наявність комбайна, підвищуючи, тим самим, надійність і портала над конвеєром і забезпечує розштибовку ДОВГОВІЧНІСТЬ його конструкції підконвеєрного простору, не має в своїй конструкції електродвигуна й працює без запобіжної лебідГідродомкрати піднімання й опускання шнеків ки, що розширює область його застосування на виконані з можливістю живлення від пістолетів з дуже тонкі пласти, робить його більш надійним і подовжувачами, установленими автономно безпечним в експлуатації вздовж лави, що виключає необхідність використати для їх приводу електродвигун комбайна В пропонованому технічному рішенні характерні ознаки не є характеристикою цілих частин цілоВся сукупність істотних ознак пропонованого го об'єкта, які самі можуть бути цілими й самостійрішення забезпечує ефективну виїмку вугілля на надійною й недостатньо безпечною при експлуатації Крім того, наявність електродвигунів на комбайні збільшує його довжину й масу, що погіршує прохідність комбайна по гіпсометри пласта вздовж лави й приводить до підвищених деформацій тягового ланцюга винесеної системи подачі, що викликає коливання руху комбайна, який міняє параметри різання й збільшує динамічну навантаженість вузлів комбайна, роблячи їх менше надійними й неміцними при експлуатації Комбайн працює з запобіжною лебідкою на кутах падіння пласта 9 градусів і вище, так як в його конструкції відсутні технічні засоби, які виключають довільне сповзання комбайна по рештачному ставу конвеєра у випадку обриву тягового ланцюга винесеної системи подачі, що збільшує трудомісткість робіт при виїмці вугілля, вартість обладнання лави і зменшує безпеку робіт в очисному забої 46535 досить тонких пластах, підвищену безпеку експлубайна шнек 14 - біля покрівлі, а задній шнек 14 атації очисного обладнання, понижену металоємбіля ґрунту, при цьому задній зачисний щиток 20 кість і вартість виготовлення установити перпендикулярно рештачному ставу конвеєра 13 3 допомогою важільно-гідравлічного Комбайн вузькозахватний пояснюється кресмеханізму управління (на кресленні не показано), леннями, де на фіг 1 - зображений загальний виустановленого в отворах 19 опорної конструкції 6, гляд в плані комбайна вузькозахватного, на фіг 2 проводять виборку зазорів в конструкції комбайна зображений розріз по А - А на фіг 1 (повернуто на шляхом нахилу рештачного ставу конвеєра 13 в 90 градусів) вертикальній площині до момента установки шнеКомбайн вузькозахватний складається із підка 14 паралельно ґрунту Включають приводи виконвеєрної плити 1, яка одним кінцем з'єднана з несеної системи подачі, які розташовані з завальтяговим ланцюгом 2 винесеної системи подачі, а ної сторони на рамах конвеєра 13 (на кресленні не другим - з'єднана із захватами 3, закріпленими показані), якими приводять в рух тяговий ланцюг шарнірно разом з цівочним колесом 4 на основно2, з'єднаний з підконвеєрною плитою 1 і розташому редукторі комбайна 5 Підконвеєрна плита 1 ваний в напрямній 9 Підконвеєрну плиту 1 пеопирається на опорну конструкцію 6, яка з допомореміщають вздовж рештачного става конвеєра 13, гою шарніра 7 з'єднана з кронштейном 8, нерухояка опираючись на опорну конструкцію 6, штовхає мо установленим на напрямній 9 тягового ланцюга через захвати 3 основний редуктор комбайна 5, 2 На опорній конструкції 6 установлений регулюякий перекочує цівочне колесо 4 по ЦІВОЧНІЙ навальний упор 10, контактуючий з кронштейном 8 прямній 11, приводячи в обертання зубчасті переЦівочне колесо 4 і захвати 3 входять в зачеплення дачі основного редуктора 5, які передають обер3 цівочкою напрямною 11, закріпленою на СКІСНІЙ тальний момент зубчастим передачам поворотних напрямній 12, нерухомо установлений на рештачредукторів 15, які обертають шнеки 14, що вийманому ставі конвеєра 13 із забійної сторони ють вугільний пласт Коли комбайном провели Цівочне колесо 4 і захвати 3 перетворюють виїмку вугілля в заданому напрямі, виключають поступальний рух комбайна в обертальний рух систему подачі Готують комбайн до виїмки напривода різальної частини, яка складається із ступної смуги вугілля, для цього з допомогою мешнеків 14, розташованих на кінцях комбайна, на ханізму переключання 17 приводять переключанповоротних редукторах 15 з гідродомкратами 16 ня зубчастих передач основного редуктора 5, з піднімання й опускання шнеків 14, установлених допомогою гідродомкратів 16 піднімання й опусшарнірно на основному редукторі 5 Для забезпекання шнеків міняють положення шнеків 14, руччення роботи комбайна по човниковій схемі осним засобом міняють положення зачисних щитків новний редуктор 5 обладнаний механізмом пере20 Комбайн підготовлений до виїмки наступної ключання 17 зубчатих передач Гідродомкрати 16 смуги вугілля На ДІЛЯНЦІ пересування комбайна піднімання й опускання шнеків 14 працюють від підконвеєрна плита 1 робить поворот рештачного установочних пістолетів з подовжувачами (на става конвеєра 13 в вертикальний площині навкокресленні не показані), автономно установлених ло шарніра 7 до контакту регулювального упора 10 вздовж лави, через штуцера 18, які закріплені на з кронштейном 8 і виштовхує вугілля, що просипаосновному редукторі 5 Отвори 19 виконані на лося з під рештачного става конвеєра 13 в бік опорній конструкції 6 і призначені для приєднання забою В міру спрацювання цівочної напрямної 11, важельно-пдравлічного механізму управління поскісної напрямної 12, захватів 3, під конвеєрної зицією комбайна відносно ґрунту й пересувки решплити 1, опорної конструкції 6 роблять вибірку тачного става конвеєра 13 до забою Для наванзайвих зазорів, які утворилися від спрацювання, з таження вугілля, що залишилось на ґрунті, допомогою регулювального упора 10 і нахилу комбайн обладнаний зачисними щитками 20 Комрештачного ставу конвеєра 13 з комбайном в вербайн вузькозахватний працює наступним чином тикальний площині відносно ґрунту важільноПеред виїмкою вугілля комбайном необхідно розмістити з допомогою гідродомкратів 16 піднімання й опускання шнеків передній по ходу ком гідравлічним механізмом управління І 5 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
