Гантель універсальна

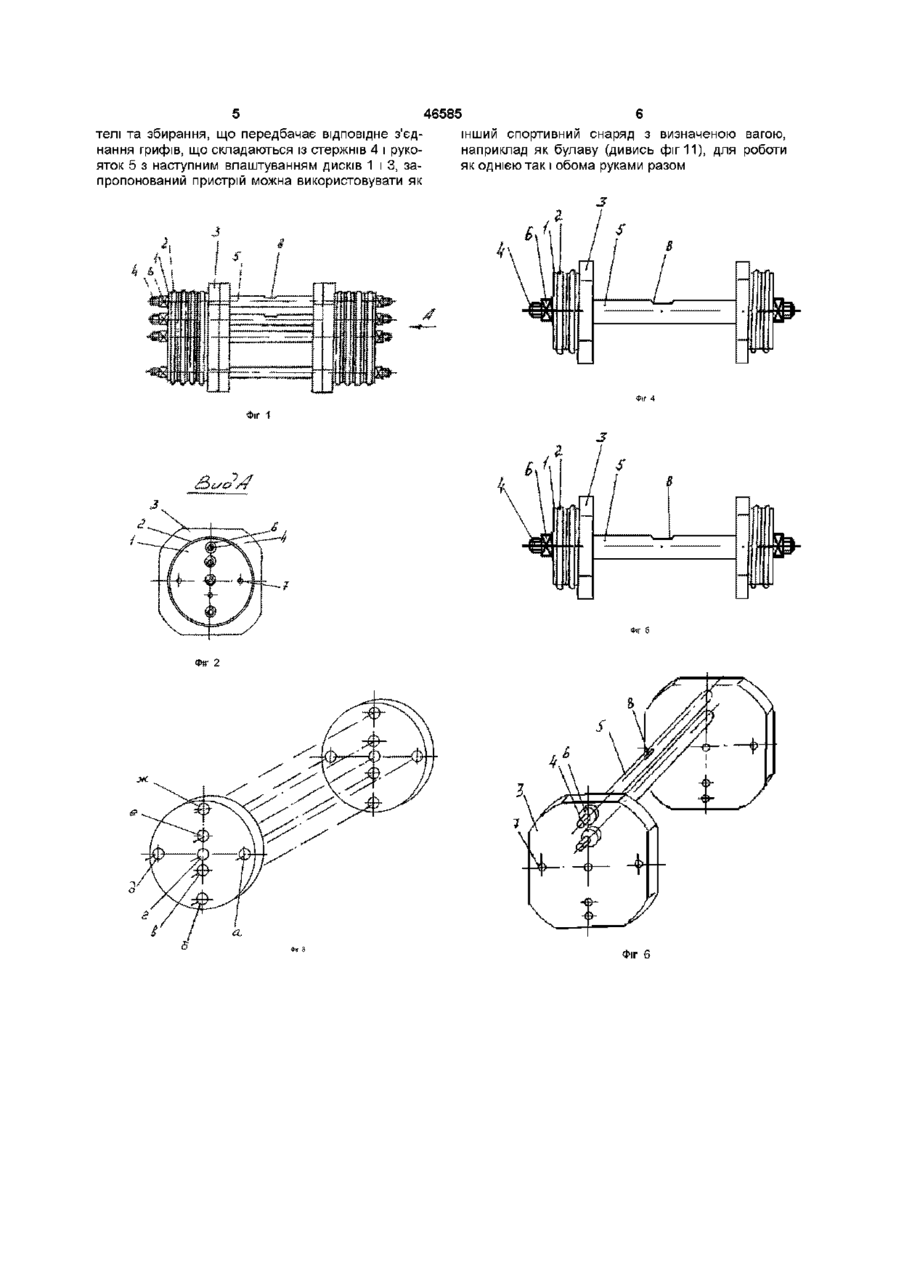

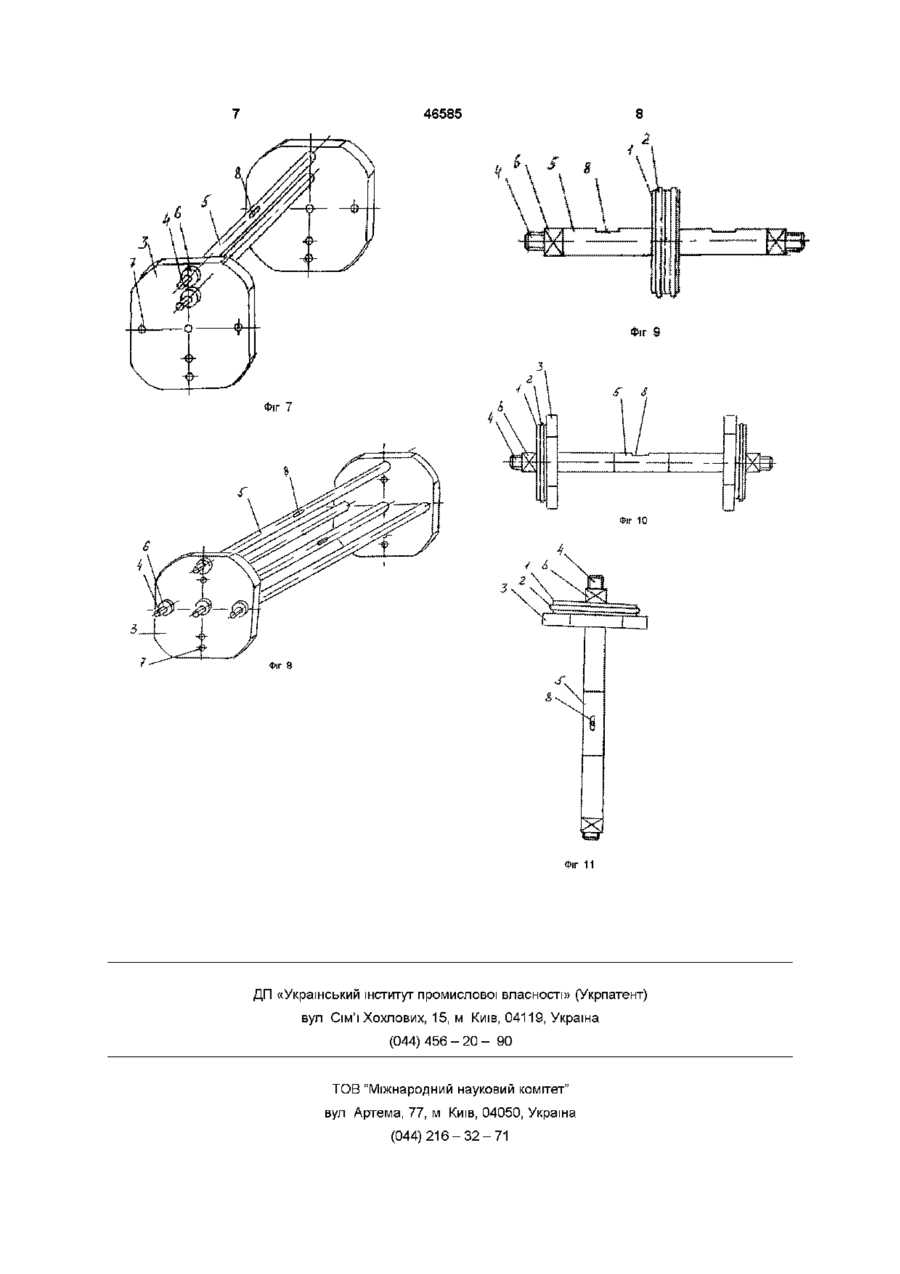

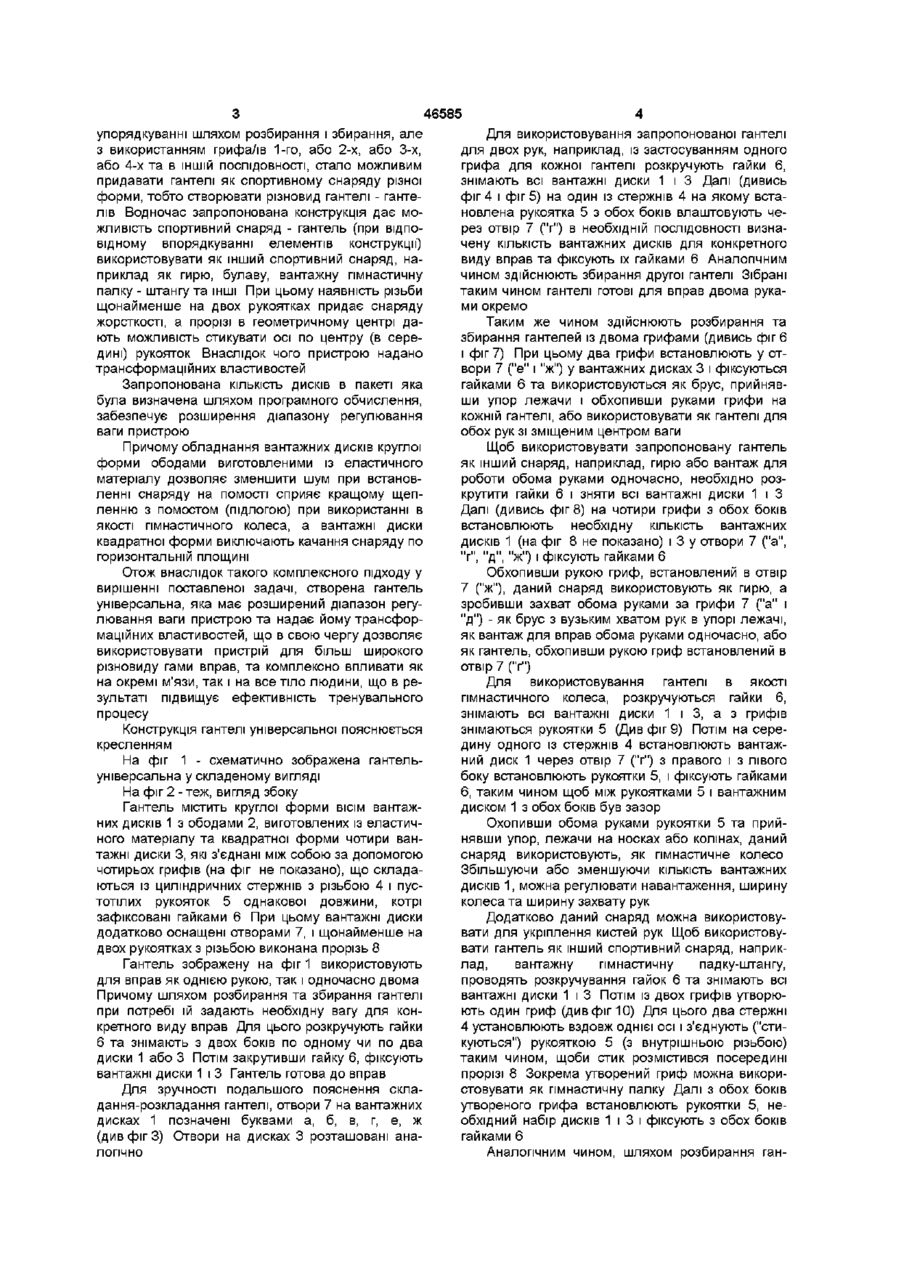

Гантель універсальна, яка включає пакет вантажних дисків різних за вагою та з центральним отвором на кожному диску, що з'єднані між собою і зафіксовані гайками, яка відрізняється тим, що вантажні диски з'єднані за допомогою чотирьох грифів, що складаються із однакових циліндричних стрижнів з різзю та рукояток однакової довжини, причому кожен диск додатково оснащений отворами під стрижні, які в пакеті виконані СПІВВІСНО, і щонайменше на двох рукоятках виконана внутрішня різь під зовнішню різь стрижнів та прорізь в геометричному центрі рукояток, крім того, пакет дисків містить не менше восьми дисків круглої форми, котрі по периметру обладнані ободами виготовленими із еластичного матеріалу, і чотирьох дисків квадратної форми з округленими кутами Винахід відноситься до пристроїв прикладної гімнастики, зокрема до гімнастичних вправ локальної та тотальної дії Відомий пристрій-гантель, який включає два пустотілі вантажі, що з'єднані пустотілою рукояткою, і наповнювач вантажів, котрий займає У* об'єму порожнин вантажів з можливістю заповнення їх наповнювачем в окремій (одній) порожнині, де наповнювач виготовлений у вигляді металевих кульок, або у вигляді рідини [Патент UA №5616А, А63В 21/075, Бюл №7-1, 1994 р ] Проте конструктивне виконання даного пристрою не передбачає змінювати загальну вагу гантелі у процесі тренування, що зумовлює обмеження для спортсмена при потребі вибору збільшення навантажень чи їх зменшення Крім того гантель має обмежене функціональне застосування, бо передбачена у застосовуванні тільки для вправ із гантеллю Найбільш близькою до винаходу, що заявляється, є гантель, яка включає пакет вантажних дисків різних за вагою та з центральним отвором на кожному диску, що з'єднані між собою і зафіксовані гайками При цьому пакет вантажних дисків містить чотири диски діаметру, вага яких визначена числами кратними 1, 3, 9, 27, з'єднаних за допомогою грифа, який виконаний у вигляді рукоятки з наконечниками [Патент UA №6636, А63В 21/072, Бюл №8-1, 1994р] Проте конструктивне виконання гантелі має технічне обмеження, через присутність крутячого моменту, при любому наборі дисків наявність якого не завжди є бажаним Крім того гантель має обмежене функціональне застосування, бо її передбачено застосовувати тільки для вправ з гантеллю В основу винаходу - гантель універсальна поставлена задача вдосконалення пристрою з метою розширення технічних і функціональних властивостей гантелі шляхом конструктивних змін, які передбачають обладнання пристрою додатковими елементами, забезпечити розширення діапазону регулювання ваги пристрою та надання йому трансформаційних властивостей Поставлена задача винаходу вирішується тим, що вантажні диски з'єднані за допомогою чотирьох грифів, що складаються із однакових циліндричних стержнів з різьбою та із пустотілих рукояток однакової довжини, причому кожен диск додатково оснащений отворами під стержні, які в пакеті виконані, і щонайменше на двох рукоятках виконана внутрішня різьба під зовнішню різьбу стержнів та прорізь в геометричному центрі рукояток, крім того, пакет дисків містить не менше восьми дисків круглої форми, котрі по периметру обладнані ободами виготовленими із еластичного матеріалу, і чотири диски квадратної форми з округленими кутами За рахунок з'єднання вантажних дисків за допомогою чотирьох грифів, що складаються із циліндричних стержнів з різьбою та із пустотілих рукояток однакової довжини, при відповідному ю 00 ю (О 46585 упорядкуванні шляхом розбирання і збирання, але з використанням грифа/їв 1-го, або 2-х, або 3-х, або 4-х та в ІНШІЙ ПОСЛІДОВНОСТІ, стало можливим придавати гантелі як спортивному снаряду різної форми, тобто створювати різновид гантелі - гантелів Водночас запропонована конструкція дає можливість спортивний снаряд - гантель (при відповідному впорядкуванні елементів конструкції) використовувати як інший спортивний снаряд, наприклад як гирю, булаву, вантажну гімнастичну палку - штангу та ІНШІ При цьому наявність різьби щонайменше на двох рукоятках придає снаряду жорсткості, а прорізі в геометричному центрі дають можливість стикувати осі по центру (в середині) рукояток Внаслідок чого пристрою надано трансформаційних властивостей Запропонована КІЛЬКІСТЬ ДИСКІВ В пакеті яка була визначена шляхом програмного обчислення, забезпечує розширення діапазону регулювання ваги пристрою Причому обладнання вантажних дисків круглої форми ободами виготовленими із еластичного матеріалу дозволяє зменшити шум при встановленні снаряду на помості сприяє кращому щепленню з помостом (підлогою) при використанні в якості гімнастичного колеса, а вантажні диски квадратної форми виключають качання снаряду по горизонтальній площині Отож внаслідок такого комплексного підходу у вирішенні поставленої задачі, створена гантель універсальна, яка має розширений діапазон регулювання ваги пристрою та надає йому трансформаційних властивостей, що в свою чергу дозволяє використовувати пристрій для більш широкого різновиду гами вправ, та комплексно впливати як на окремі м'язи, так і на все тіло людини, що в результаті підвищує ефективність тренувального процесу Конструкція гантелі універсальної пояснюється кресленням На фіг 1 - схематично зображена гантельуніверсальна у складеному вигляді На фіг 2 - теж, вигляд збоку Гантель містить круглої форми ВІСІМ вантажних дисків 1 з ободами 2, виготовлених із еластичного матеріалу та квадратної форми чотири вантажні диски 3, які з'єднані між собою за допомогою чотирьох грифів (на фіг не показано), що складаються із циліндричних стержнів з різьбою 4 і пустотілих рукояток 5 однакової довжини, котрі зафіксовані гайками 6 При цьому вантажні диски додатково оснащені отворами 7, і щонайменше на двох рукоятках з різьбою виконана прорізь 8 Гантель зображену на фіг 1 використовують для вправ як однією рукою, так і одночасно двома Причому шляхом розбирання та збирання гантелі при потребі їй задають необхідну вагу для конкретного виду вправ Для цього розкручують гайки 6 та знімають з двох боків по одному чи по два диски 1 або 3 Потім закрутивши гайку 6, фіксують вантажні диски 1 і 3 Гантель готова до вправ Для зручності подальшого пояснення складання-розкладання гантелі, отвори 7 на вантажних дисках 1 позначені буквами а, б, в, г, е, ж (див фіг 3) Отвори на дисках 3 розташовані аналогічно Для використовування запропонованої гантелі для двох рук, наприклад, із застосуванням одного грифа для кожної гантелі розкручують гайки 6, знімають всі вантажні диски 1 і 3 Далі (дивись фіг 4 і фіг 5) на один із стержнів 4 на якому встановлена рукоятка 5 з обох боків влаштовують через отвір 7 ("г") в необхідній ПОСЛІДОВНОСТІ визначену КІЛЬКІСТЬ вантажних дисків для конкретного виду вправ та фіксують їх гайками 6 Аналогічним чином здійснюють збирання другої гантелі Зібрані таким чином гантелі готові для вправ двома руками окремо Таким же чином здійснюють розбирання та збирання гантелей із двома грифами (дивись фіг 6 і фіг 7) При цьому два грифи встановлюють у отвори 7 ("є" і "ж") у вантажних дисках 3 і фіксуються гайками 6 та використовуються як брус, прийнявши упор лежачи і обхопивши руками грифи на кожній гантелі, або використовувати як гантелі для обох рук зі зміщеним центром ваги Щоб використовувати запропоновану гантель як інший снаряд, наприклад, гирю або вантаж для роботи обома руками одночасно, необхідно розкрутити гайки 6 і зняти всі вантажні диски 1 і З Далі (дивись фіг 8) на чотири грифи з обох боків встановлюють необхідну КІЛЬКІСТЬ вантажних дисків 1 (на фіг 8 не показано) і 3 у отвори 7 ("а", "г", "д", "ж") і фіксують гайками 6 Обхопивши рукою гриф, встановлений в отвір 7 ("ж"), даний снаряд використовують як гирю, а зробивши захват обома руками за грифи 7 ("а" і "д") - як брус з вузьким хватом рук в упорі лежачі, як вантаж для вправ обома руками одночасно, або як гантель, обхопивши рукою гриф встановлений в отвір 7 ("г") Для використовування гантелі в якості гімнастичного колеса, розкручуються гайки 6, знімають всі вантажні диски 1 і 3, а з грифів знімаються рукоятки 5 (Див фіг 9) Потім на середину одного із стержнів 4 встановлюють вантажний диск 1 через отвір 7 ("г") з правого і з лівого боку встановлюють рукоятки 5, і фіксують гайками 6, таким чином щоб між рукоятками 5 і вантажним диском 1 з обох боків був зазор Охопивши обома руками рукоятки 5 та прийнявши упор, лежачи на носках або колінах, даний снаряд використовують, як гімнастичне колесо Збільшуючи або зменшуючи КІЛЬКІСТЬ вантажних дисків 1, можна регулювати навантаження, ширину колеса та ширину захвату рук Додатково даний снаряд можна використовувати для укріплення кистей рук Щоб використовувати гантель як інший спортивний снаряд, наприклад, вантажну гімнастичну падку-штангу, проводять розкручування гайок 6 та знімають всі вантажні диски 1 і 3 Потім із двох грифів утворюють один гриф (див фіг 10) Для цього два стержні 4 установлюють вздовж однієї осі і з'єднують ("стикуються") рукояткою 5 (з внутрішньою різьбою) таким чином, щоби стик розмістився посередині прорізі 8 Зокрема утворений гриф можна використовувати як гімнастичну палку Далі з обох боків утвореного грифа встановлюють рукоятки 5, необхідний набір дисків 1 і 3 і фіксують з обох боків гайками 6 Аналогічним чином, шляхом розбирання ган 5 46585 телі та збирання, що передбачає відповідне з'єдінший спортивний снаряд з визначеною вагою, нання грифів, що складаються із стержнів 4 і руконаприклад як булаву (дивись фіг 11), для роботи яток 5 з наступним влаштуванням дисків 1 і 3, заяк однією так і обома руками разом пропонований пристрій можна використовувати як ФІГ 2 Фіг 6 46585 Фіг 7 f Фіг 10 •it Фіг 11 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
