Пристрій для білення і фарбування поверхонь

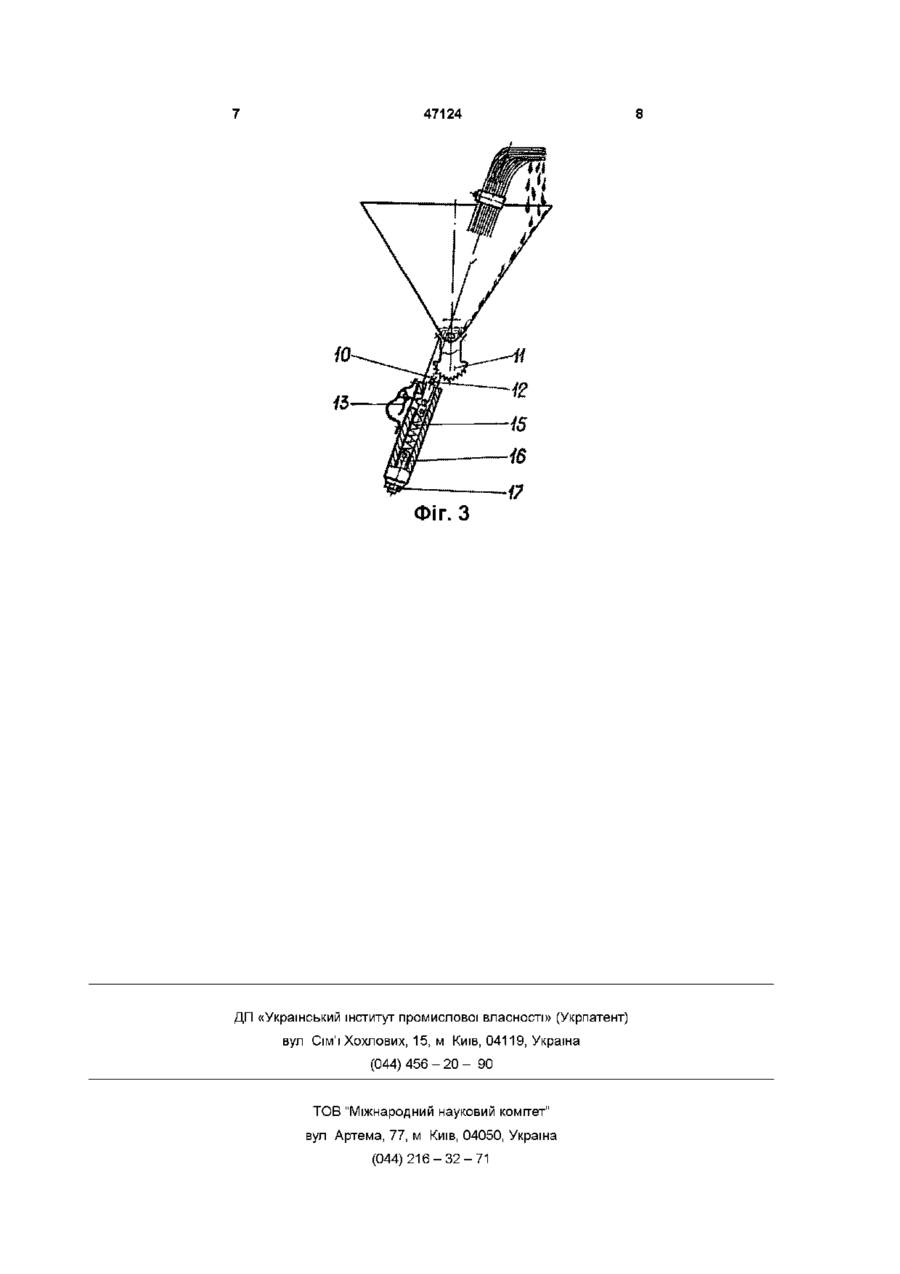

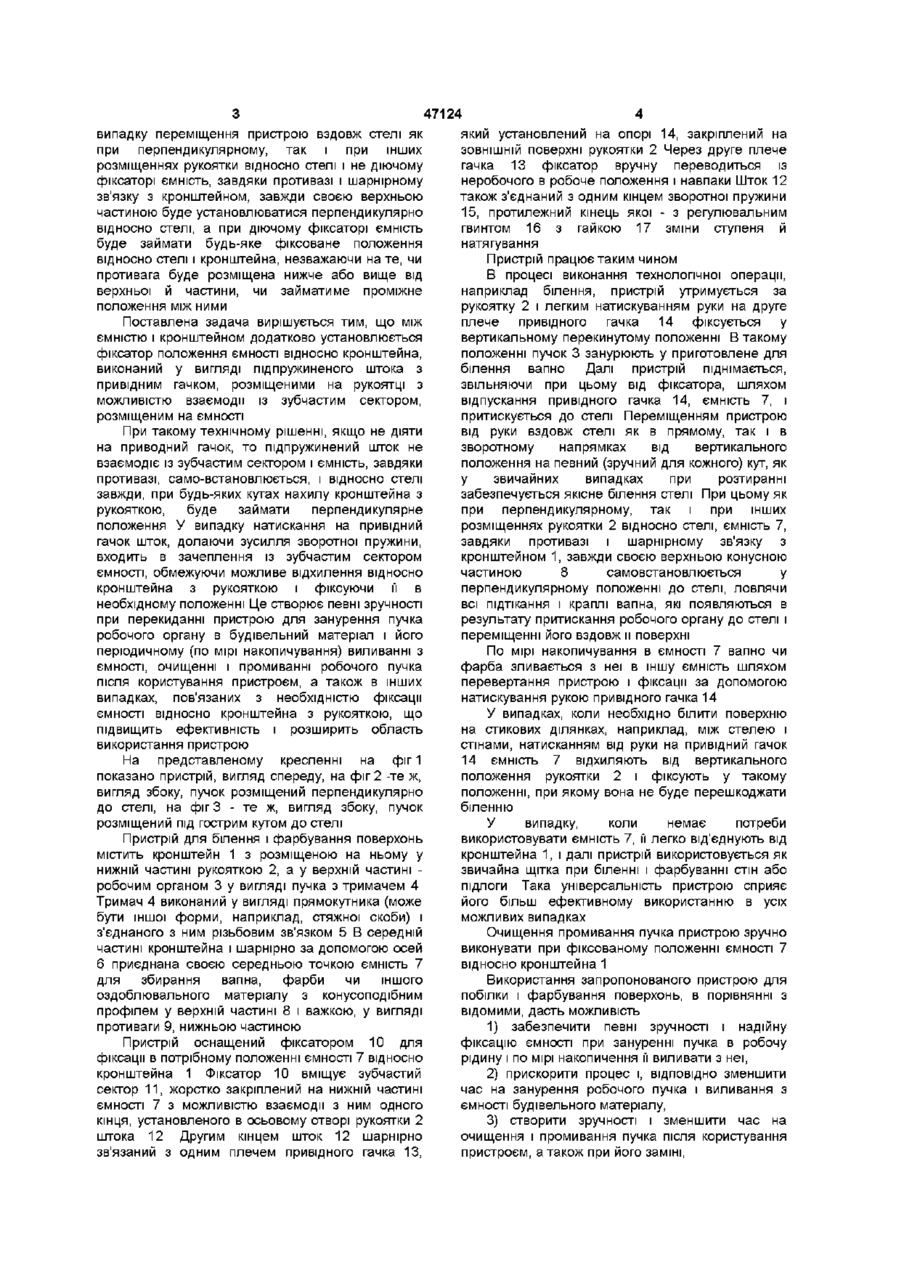

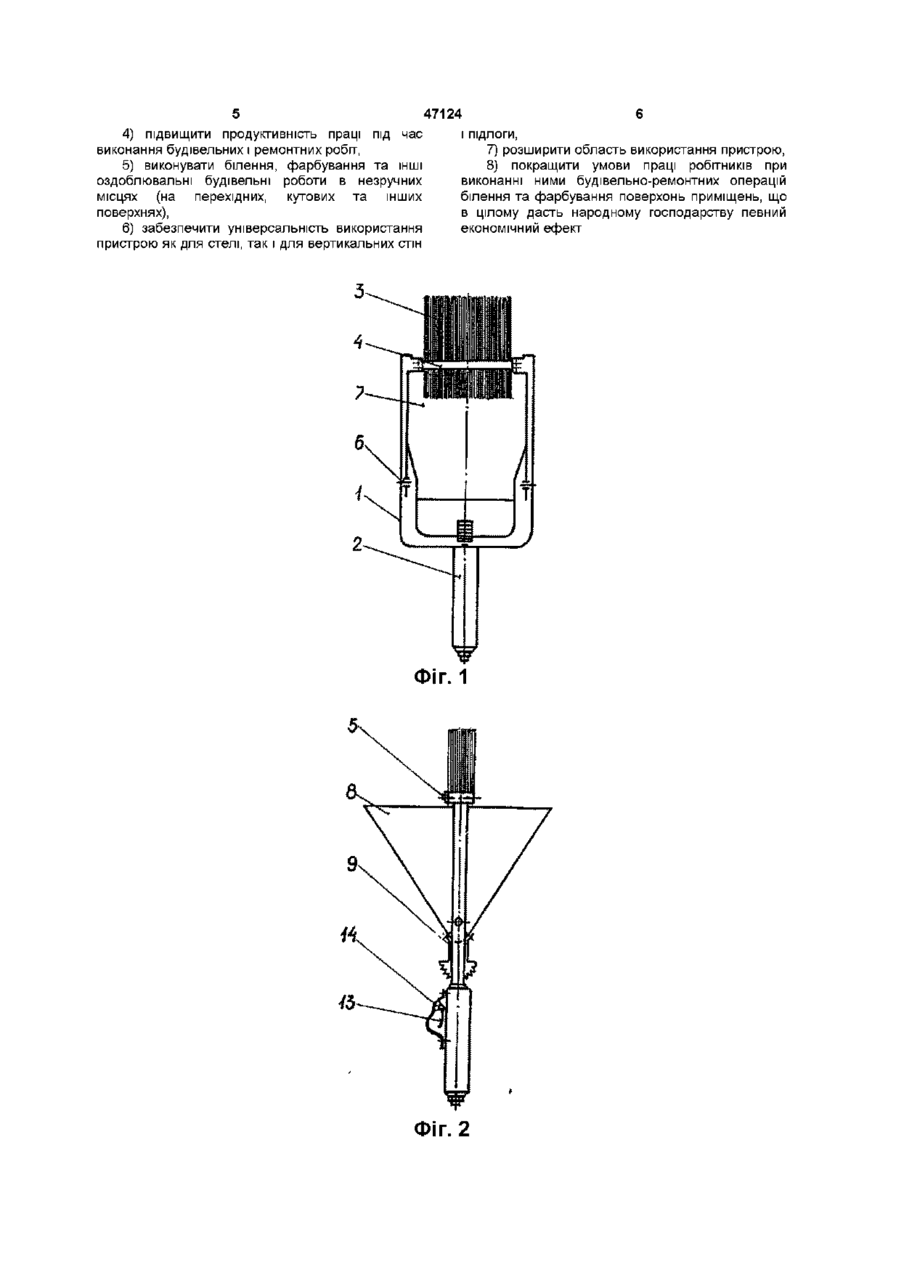

Пристрій для білення і фарбування поверхонь, що містить тримач з робочим органом, рукоятку, зв'язану з кронштейном з шарнірно приєднаною ємністю, з'єднаним тримачем, який відрізняється тим, що в ньому додатково установлений фіксатор положення ємності відносно кронштейна, виконаний у вигляді підпружиненого штока з привідним від руки гачком, розміщеним на рукоятці, і зубчастого сектора, розміщеного на ємності з можливістю взаємодії зі штоком Передбачуваний винахід відноситься до інструментів і пристроїв, призначених для виконання будівельно-ремонтних робіт і може бути використаний при біленні та фарбуванні поверхонь, переважно стелі В теперішній час на будівництві при проведенні ремонтних робіт, пов'язаних з ґрунтуванням, біленням і фарбуванням поверхонь в житлових, побутових, виробничих приміщеннях та інших спорудах широко використовуються ручні махові щітки (див кн Белогуров В Н , Чмырь В Д "Справочник молодого маляра" -2-е изд , перераб и доп - М Высшая школа, 1988, табл ЗО, с 131, рис 35,в на с 132) Ці щітки бувають різних розмірів і форми, їх виготовляють також у вигляді пучка або зв'язки синтетичних ниток, волосся, морської трави, оснащених рукояткою Відомий також пристрій для оздоблення поверхонь, що вміщує кронштейн, в нижній частині якого закріплено рукоятку, а у верхній частині робочий орган у вигляді пучка з тримачем Тримач виконаний у вигляді прямокутника, зв'язаного за допомогою різьбового зв'язку В середній частині кронштейна шарнірно приєднано своєю середньою точкою ємність для збирання оздоблюваного матеріалу з конусоподібним профілем у верхній частині і з противагою в нижній частині (див авторське свідоцтво СРСР № 1707160,1988р) Однак, недоліком відомого пристрою є недосконалість конструкції і певні незручності в користуванні, пов'язані з необхідністю проведення ручної фіксації та утримування ємності при його перекиданні та виливанні з неї вапна, фарби чи іншого оздоблюваного матеріалу, а також труднощі при спробах вручну забезпечити фіксацію ємності відносно кронштейна під необхідним кутом на тривалий час роботи Це приводить до швидкого стомлювання працівників на будівництві і під час проведення ремонтних робіт, що в цілому зменшує ефективність та обмежує область їх використання Отже, ВІДОМІ пристрої недосконалі за своєю конструкцією, малоефективні і мають обмежену область використання Тому, з метою удосконалення конструкції, підвищення ефективності і розширення області використання, пропонується удосконалення відомого пристрою, суттєві ознаки якого полягають в тому, що, ВІДПОВІДНО до винаходу, в пристрої додатково установлюється фіксатор будь-якого положення ємності відносно кронштейна Тоді у 47124 який установлений на опорі 14, закріплений на випадку переміщення пристрою вздовж стелі як ЗОВНІШНІЙ поверхні рукоятки 2 Через друге плече при перпендикулярному, так і при інших гачка 13 фіксатор вручну переводиться із розміщеннях рукоятки відносно стелі і не діючому неробочого в робоче положення і навпаки Шток 12 фіксаторі ємність, завдяки противазі і шарнірному також з'єднаний з одним кінцем зворотної пружини зв'язку з кронштейном, завжди своєю верхньою 15, протилежний кінець якої - з регулювальним частиною буде установлюватися перпендикулярно гвинтом 16 з гайкою 17 зміни ступеня й відносно стелі, а при діючому фіксаторі ємність натягування буде займати будь-яке фіксоване положення відносно стелі і кронштейна, незважаючи нате, чи Пристрій працює таким чином противага буде розміщена нижче або вище від В процесі виконання технологічної операції, верхньої й частини, чи займатиме проміжне наприклад білення, пристрій утримується за положення між ними рукоятку 2 і легким натискуванням руки на друге плече привідного гачка 14 фіксується у Поставлена задача вирішується тим, що між вертикальному перекинутому положенні В такому ємністю і кронштейном додатково установлюється положенні пучок 3 занурюють у приготовлене для фіксатор положення ємності відносно кронштейна, білення вапно Далі пристрій піднімається, виконаний у вигляді під пружиненого штока з звільняючи при цьому від фіксатора, шляхом привідним гачком, розміщеними на рукоятці з відпускання привідного гачка 14, ємність 7, і можливістю взаємодії із зубчастим сектором, притискується до стелі Переміщенням пристрою розміщеним на ємності від руки вздовж стелі як в прямому, так і в При такому технічному рішенні, якщо не діяти зворотному напрямках від вертикального на приводний гачок, то підпружинений шток не положення на певний (зручний для кожного) кут, як взаємодіє із зубчастим сектором і ємність, завдяки у звичайних випадках при розтиранні противазі, само-встановлюється, і відносно стелі забезпечується якісне білення стелі При цьому як завжди, при будь-яких кутах нахилу кронштейна з при перпендикулярному, так і при інших рукояткою, буде займати перпендикулярне розміщеннях рукоятки 2 відносно стелі, ємність 7, положення У випадку натискання на привідний завдяки противазі і шарнірному зв'язку з гачок шток, долаючи зусилля зворотної пружини, кронштейном 1, завжди своєю верхньою конусною входить в зачеплення із зубчастим сектором частиною 8 самовстановлюється у ємності, обмежуючи можливе відхилення відносно перпендикулярному положенні до стелі, ловлячи кронштейна з рукояткою і фіксуючи її в всі підтікання і краплі вапна, які появляються в необхідному положенні Це створює певні зручності результату притискання робочого органу до стелі і при перекиданні пристрою для занурення пучка переміщенні його вздовж и поверхні робочого органу в будівельний матеріал і його періодичному (по мірі накопичування) виливанні з По мірі накопичування в ємності 7 вапно чи ємності, очищенні і промиванні робочого пучка фарба зливається з неї в іншу ємність шляхом після користування пристроєм, а також в інших перевертання пристрою і фіксації за допомогою випадках, пов'язаних з необхідністю фіксації натискування рукою привідного гачка 14 ємності відносно кронштейна з рукояткою, що У випадках, коли необхідно білити поверхню підвищить ефективність і розширить область на стикових ділянках, наприклад, між стелею і використання пристрою стінами, натисканням від руки на привідний гачок 14 ємність 7 відхиляють від вертикального На представленому кресленні на фіг 1 положення рукоятки 2 і фіксують у такому показано пристрій, вигляд спереду, на фіг 2 -те ж, положенні, при якому вона не буде перешкоджати вигляд збоку, пучок розміщений перпендикулярно біленню до стелі, на фіг 3 - те ж, вигляд збоку, пучок розміщений під гострим кутом до стелі У випадку, коли немає потреби використовувати ємність 7, її легко від'єднують від Пристрій для білення і фарбування поверхонь кронштейна 1, і далі пристрій використовується як містить кронштейн 1 з розміщеною на ньому у звичайна щітка при біленні і фарбуванні стін або нижній частині рукояткою 2, а у верхній частині підлоги Така універсальність пристрою сприяє робочим органом 3 у вигляді пучка з тримачем 4 його більш ефективному використанню в усіх Тримач 4 виконаний у вигляді прямокутника (може можливих випадках бути іншої форми, наприклад, стяжної скоби) і з'єднаного з ним різьбовим зв'язком 5 В середній Очищення промивання пучка пристрою зручно частині кронштейна і шарнірно за допомогою осей виконувати при фіксованому положенні ємності 7 6 приєднана своєю середньою точкою ємність 7 відносно кронштейна 1 для збирання вапна, фарби чи іншого Використання запропонованого пристрою для оздоблювального матеріалу з конусоподібним побілки і фарбування поверхонь, в порівнянні з профілем у верхній частині 8 і важкою, у вигляді відомими, дасть можливість противаги 9, нижньою частиною 1) забезпечити певні зручності і надійну фіксацію ємності при зануренні пучка в робочу Пристрій оснащений фіксатором 10 для рідину і по мірі накопичення її виливати з неї, фіксації в потрібному положенні ємності 7 відносно кронштейна 1 Фіксатор 10 вміщує зубчастий 2) прискорити процес і, ВІДПОВІДНО зменшити сектор 11, жорстко закріплений на нижній частині час на занурення робочого пучка і виливання з ємності 7 з можливістю взаємодії з ним одного ємності будівельного матеріалу, кінця, установленого в осьовому отворі рукоятки 2 3) створити зручності і зменшити час на штока 12 Другим кінцем шток 12 шарнірно очищення і промивання пучка після користування зв'язаний з одним плечем привідного гачка 13, пристроєм, а також при його заміні, 4) підвищити продуктивність праці під час виконання будівельних і ремонтних робіт, 5) виконувати білення, фарбування та ІНШІ оздоблювальні будівельні роботи в незручних місцях (на перехідних, кутових та інших поверхнях), 6) забезпечити універсальність використання пристрою як для стелі, так і для вертикальних стін 47124 І ПІДЛОГИ, 7) розширити область використання пристрою, 8) покращити умови праці робітників при виконанні ними будівельно-ремонтних операцій білення та фарбування поверхонь приміщень, що в цілому дасть народному господарству певний економічний ефект Фіг. 2 47124 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
