Електронна контрольно-касова машина

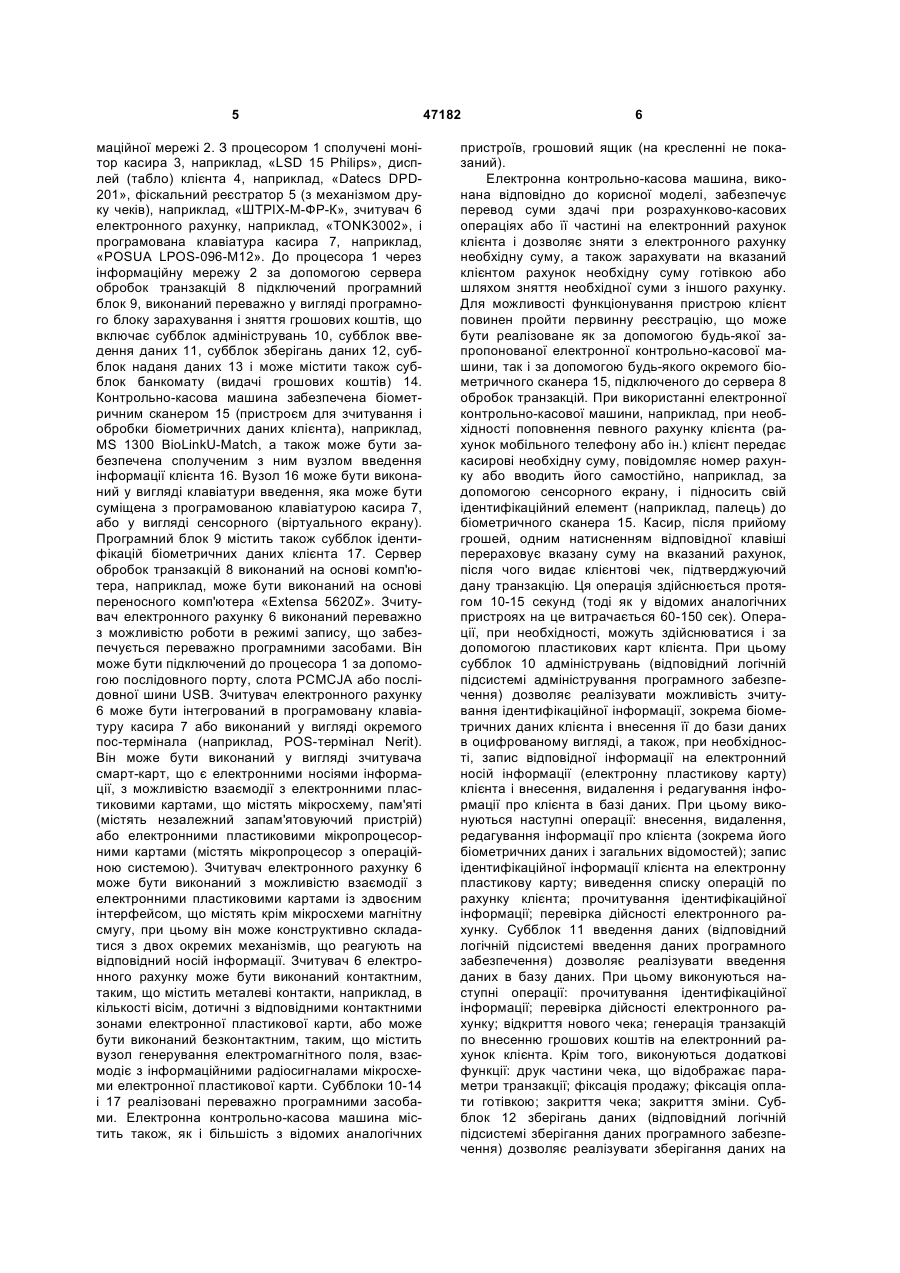

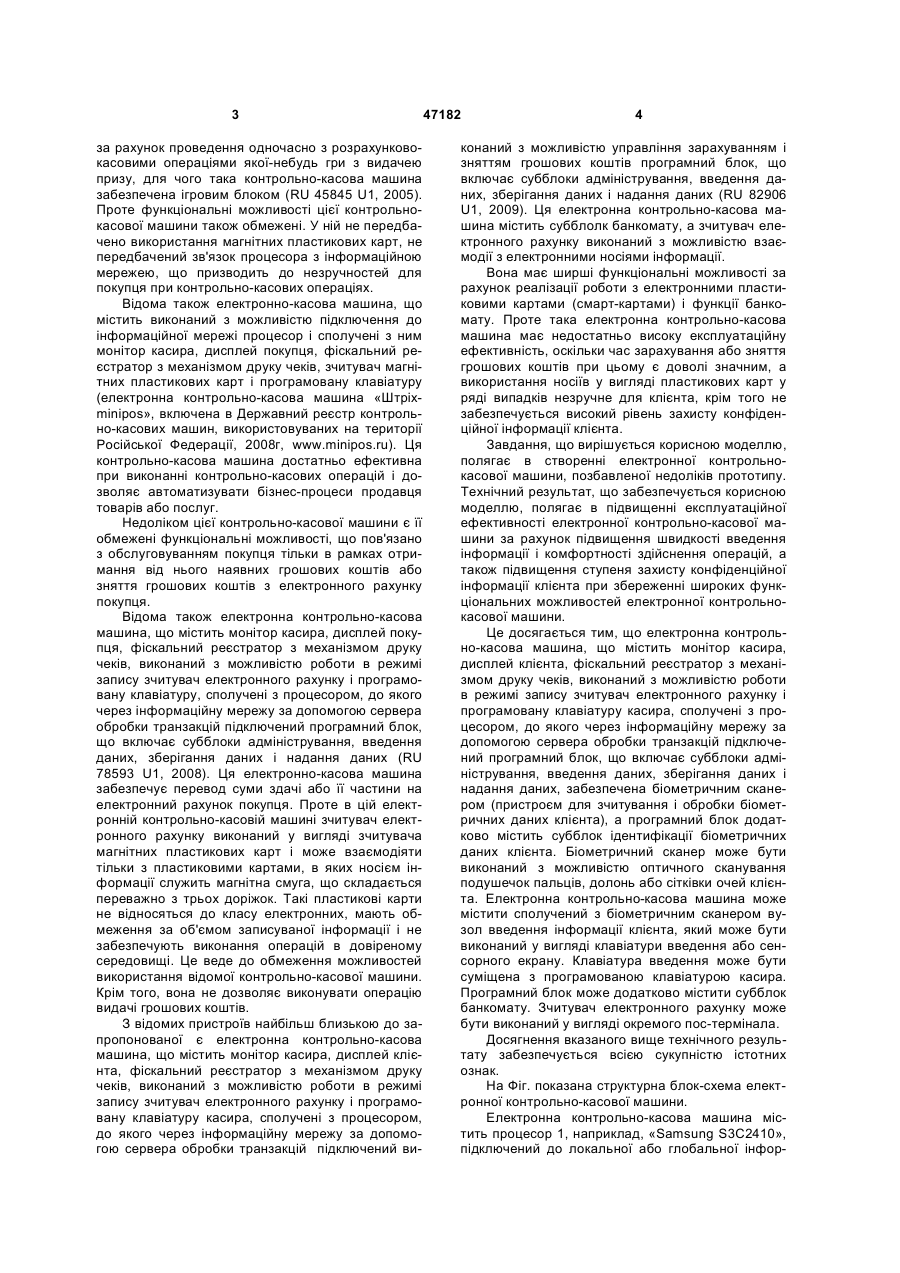

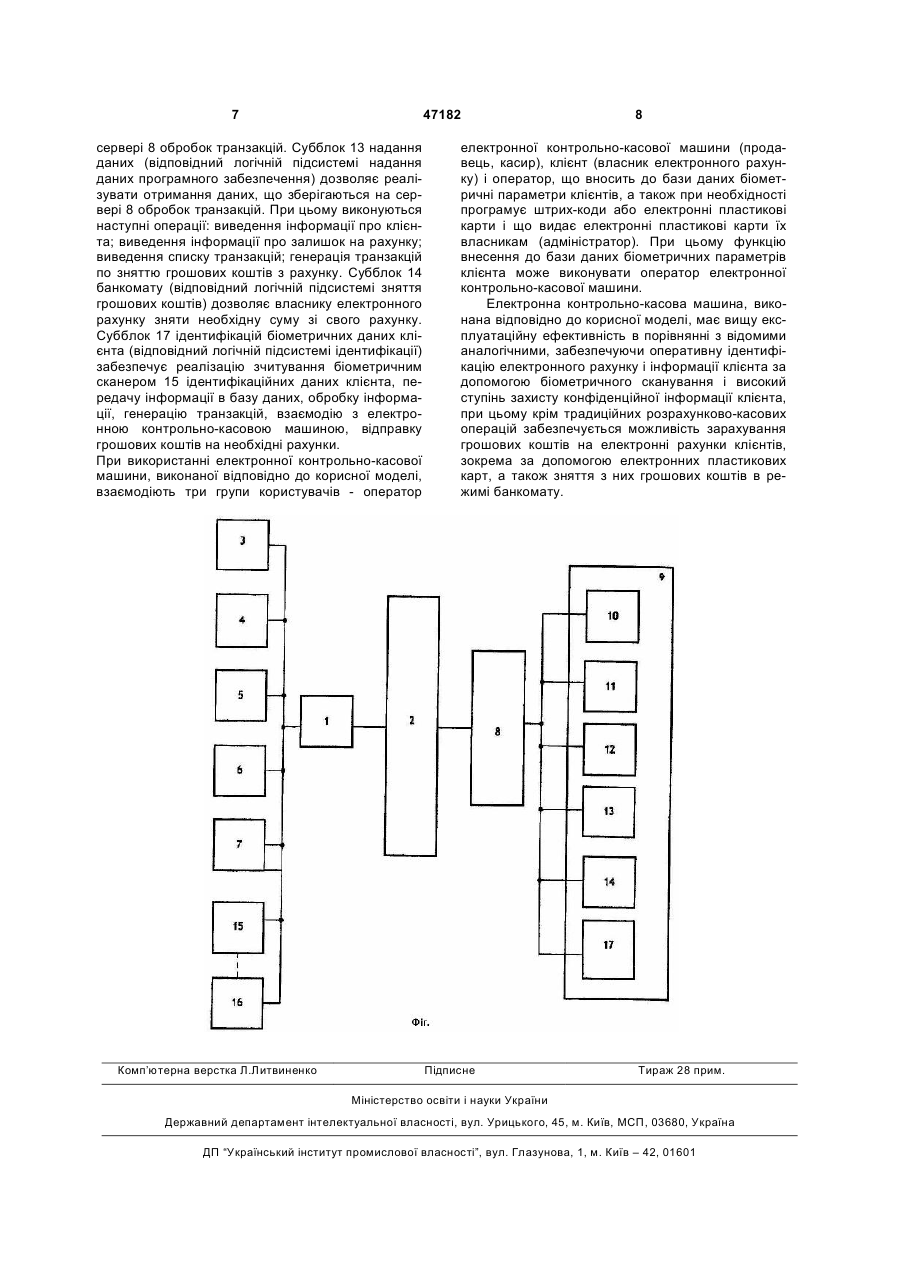

1. Електронна контрольно-касова машина, що містить монітор касира, дисплей клієнта, фіскальний реєстратор з механізмом друку чеків, виконаний з можливістю роботи в режимі запису, зчитувач електронного рахунку і програмовану клавіатуру касира, сполучені з процесором, до якого через інформаційну мережу за допомогою сервера обробки транзакцій підключено виконаний з можливістю управління зарахуванням і зняттям грошових коштів програмний блок, що включає субблоки адміністрування, введення даних, зберігання даних і надання даних, яка відрізняється тим, що вона обладнана біометричним сканером, а програмний блок додатково містить субблок ідентифікації біометричних даних клієнта. 2. Електронна контрольно-касова машина за п. 1, яка відрізняється тим, що біометричний сканер виконаний з можливістю оптичного сканування подушечок пальців клієнта. 3. Електронна контрольно-касова машина за п. 1, яка відрізняється тим, що біометричний сканер U 2 47182 1 3 за рахунок проведення одночасно з розрахунковокасовими операціями якої-небудь гри з видачею призу, для чого така контрольно-касова машина забезпечена ігровим блоком (RU 45845 U1, 2005). Проте функціональні можливості цієї контрольнокасової машини також обмежені. У ній не передбачено використання магнітних пластикових карт, не передбачений зв'язок процесора з інформаційною мережею, що призводить до незручностей для покупця при контрольно-касових операціях. Відома також електронно-касова машина, що містить виконаний з можливістю підключення до інформаційної мережі процесор і сполучені з ним монітор касира, дисплей покупця, фіскальний реєстратор з механізмом друку чеків, зчитувач магнітних пластикових карт і програмовану клавіатуру (електронна контрольно-касова машина «Штріхminipos», включена в Державний реєстр контрольно-касових машин, використовуваних на території Російської Федерації, 2008г, www.minipos.ru). Ця контрольно-касова машина достатньо ефективна при виконанні контрольно-касових операцій і дозволяє автоматизувати бізнес-процеси продавця товарів або послуг. Недоліком цієї контрольно-касової машини є її обмежені функціональні можливості, що пов'язано з обслуговуванням покупця тільки в рамках отримання від нього наявних грошових коштів або зняття грошових коштів з електронного рахунку покупця. Відома також електронна контрольно-касова машина, що містить монітор касира, дисплей покупця, фіскальний реєстратор з механізмом друку чеків, виконаний з можливістю роботи в режимі запису зчитувач електронного рахунку і програмовану клавіатуру, сполучені з процесором, до якого через інформаційну мережу за допомогою сервера обробки транзакцій підключений програмний блок, що включає субблоки адміністрування, введення даних, зберігання даних і надання даних (RU 78593 U1, 2008). Ця електронно-касова машина забезпечує перевод суми здачі або її частини на електронний рахунок покупця. Проте в цій електронній контрольно-касовій машині зчитувач електронного рахунку виконаний у вигляді зчитувача магнітних пластикових карт і може взаємодіяти тільки з пластиковими картами, в яких носієм інформації служить магнітна смуга, що складається переважно з трьох доріжок. Такі пластикові карти не відносяться до класу електронних, мають обмеження за об'ємом записуваної інформації і не забезпечують виконання операцій в довіреному середовищі. Це веде до обмеження можливостей використання відомої контрольно-касової машини. Крім того, вона не дозволяє виконувати операцію видачі грошових коштів. З відомих пристроїв найбільш близькою до запропонованої є електронна контрольно-касова машина, що містить монітор касира, дисплей клієнта, фіскальний реєстратор з механізмом друку чеків, виконаний з можливістю роботи в режимі запису зчитувач електронного рахунку і програмовану клавіатуру касира, сполучені з процесором, до якого через інформаційну мережу за допомогою сервера обробки транзакцій підключений ви 47182 4 конаний з можливістю управління зарахуванням і зняттям грошових коштів програмний блок, що включає субблоки адміністрування, введення даних, зберігання даних і надання даних (RU 82906 U1, 2009). Ця електронна контрольно-касова машина містить субблолк банкомату, а зчитувач електронного рахунку виконаний з можливістю взаємодії з електронними носіями інформації. Вона має ширші функціональні можливості за рахунок реалізації роботи з електронними пластиковими картами (смарт-картами) і функції банкомату. Проте така електронна контрольно-касова машина має недостатньо високу експлуатаційну ефективність, оскільки час зарахування або зняття грошових коштів при цьому є доволі значним, а використання носіїв у вигляді пластикових карт у ряді випадків незручне для клієнта, крім того не забезпечується високий рівень захисту конфіденційної інформації клієнта. Завдання, що вирішується корисною моделлю, полягає в створенні електронної контрольнокасової машини, позбавленої недоліків прототипу. Технічний результат, що забезпечується корисною моделлю, полягає в підвищенні експлуатаційної ефективності електронної контрольно-касової машини за рахунок підвищення швидкості введення інформації і комфортності здійснення операцій, а також підвищення ступеня захисту конфіденційної інформації клієнта при збереженні широких функціональних можливостей електронної контрольнокасової машини. Це досягається тим, що електронна контрольно-касова машина, що містить монітор касира, дисплей клієнта, фіскальний реєстратор з механізмом друку чеків, виконаний з можливістю роботи в режимі запису зчитувач електронного рахунку і програмовану клавіатуру касира, сполучені з процесором, до якого через інформаційну мережу за допомогою сервера обробки транзакцій підключений програмний блок, що включає субблоки адміністрування, введення даних, зберігання даних і надання даних, забезпечена біометричним сканером (пристроєм для зчитування і обробки біометричних даних клієнта), а програмний блок додатково містить субблок ідентифікації біометричних даних клієнта. Біометричний сканер може бути виконаний з можливістю оптичного сканування подушечок пальців, долонь або сітківки очей клієнта. Електронна контрольно-касова машина може містити сполучений з біометричним сканером вузол введення інформації клієнта, який може бути виконаний у вигляді клавіатури введення або сенсорного екрану. Клавіатура введення може бути суміщена з програмованою клавіатурою касира. Програмний блок може додатково містити субблок банкомату. Зчитувач електронного рахунку може бути виконаний у вигляді окремого пос-термінала. Досягнення вказаного вище технічного результату забезпечується всією сукупністю істотних ознак. На Фіг. показана структурна блок-схема електронної контрольно-касової машини. Електронна контрольно-касова машина містить процесор 1, наприклад, «Samsung S3C2410», підключений до локальної або глобальної інфор 5 маційної мережі 2. З процесором 1 сполучені монітор касира 3, наприклад, «LSD 15 Philips», дисплей (табло) клієнта 4, наприклад, «Datecs DPD201», фіскальний реєстратор 5 (з механізмом друку чеків), наприклад, «ШТРІХ-М-ФР-К», зчитувач 6 електронного рахунку, наприклад, «ΤΟΝΚ3002», і програмована клавіатура касира 7, наприклад, «POSUA LPOS-096-M12». До процесора 1 через інформаційну мережу 2 за допомогою сервера обробок транзакцій 8 підключений програмний блок 9, виконаний переважно у вигляді програмного блоку зарахування і зняття грошових коштів, що включає субблок адмініструвань 10, субблок введення даних 11, субблок зберігань даних 12, субблок наданя даних 13 і може містити також субблок банкомату (видачі грошових коштів) 14. Контрольно-касова машина забезпечена біометричним сканером 15 (пристроєм для зчитування і обробки біометричних даних клієнта), наприклад, MS 1300 BioLinkU-Match, а також може бути забезпечена сполученим з ним вузлом введення інформації клієнта 16. Вузол 16 може бути виконаний у вигляді клавіатури введення, яка може бути суміщена з програмованою клавіатурою касира 7, або у вигляді сенсорного (віртуального екрану). Програмний блок 9 містить також субблок ідентифікацій біометричних даних клієнта 17. Сервер обробок транзакцій 8 виконаний на основі комп'ютера, наприклад, може бути виконаний на основі переносного комп'ютера «Extensa 5620Z». Зчитувач електронного рахунку 6 виконаний переважно з можливістю роботи в режимі запису, що забезпечується переважно програмними засобами. Він може бути підключений до процесора 1 за допомогою послідовного порту, слота PCMCJA або послідовної шини USB. Зчитувач електронного рахунку 6 може бути інтегрований в програмовану клавіатуру касира 7 або виконаний у вигляді окремого пос-термінала (наприклад, POS-термінал Nerit). Він може бути виконаний у вигляді зчитувача смарт-карт, що є електронними носіями інформації, з можливістю взаємодії з електронними пластиковими картами, що містять мікросхему, пам'яті (містять незалежний запам'ятовуючий пристрій) або електронними пластиковими мікропроцесорними картами (містять мікропроцесор з операційною системою). Зчитувач електронного рахунку 6 може бути виконаний з можливістю взаємодії з електронними пластиковими картами із здвоєним інтерфейсом, що містять крім мікросхеми магнітну смугу, при цьому він може конструктивно складатися з двох окремих механізмів, що реагують на відповідний носій інформації. Зчитувач 6 електронного рахунку може бути виконаний контактним, таким, що містить металеві контакти, наприклад, в кількості вісім, дотичні з відповідними контактними зонами електронної пластикової карти, або може бути виконаний безконтактним, таким, що містить вузол генерування електромагнітного поля, взаємодіє з інформаційними радіосигналами мікросхеми електронної пластикової карти. Субблоки 10-14 і 17 реалізовані переважно програмними засобами. Електронна контрольно-касова машина містить також, як і більшість з відомих аналогічних 47182 6 пристроїв, грошовий ящик (на кресленні не показаний). Електронна контрольно-касова машина, виконана відповідно до корисної моделі, забезпечує перевод суми здачі при розрахунково-касових операціях або її частині на електронний рахунок клієнта і дозволяє зняти з електронного рахунку необхідну суму, а також зарахувати на вказаний клієнтом рахунок необхідну суму готівкою або шляхом зняття необхідної суми з іншого рахунку. Для можливості функціонування пристрою клієнт повинен пройти первинну реєстрацію, що може бути реалізоване як за допомогою будь-якої запропонованої електронної контрольно-касової машини, так і за допомогою будь-якого окремого біометричного сканера 15, підключеного до сервера 8 обробок транзакцій. При використанні електронної контрольно-касової машини, наприклад, при необхідності поповнення певного рахунку клієнта (рахунок мобільного телефону або ін.) клієнт передає касирові необхідну суму, повідомляє номер рахунку або вводить його самостійно, наприклад, за допомогою сенсорного екрану, і підносить свій ідентифікаційний елемент (наприклад, палець) до біометричного сканера 15. Касир, після прийому грошей, одним натисненням відповідної клавіші перераховує вказану суму на вказаний рахунок, після чого видає клієнтові чек, підтверджуючий дану транзакцію. Ця операція здійснюється протягом 10-15 секунд (тоді як у відомих аналогічних пристроях на це витрачається 60-150 сек). Операції, при необхідності, можуть здійснюватися і за допомогою пластикових карт клієнта. При цьому субблок 10 адмініструвань (відповідний логічній підсистемі адміністрування програмного забезпечення) дозволяє реалізувати можливість зчитування ідентифікаційної інформації, зокрема біометричних даних клієнта і внесення її до бази даних в оцифрованому вигляді, а також, при необхідності, запис відповідної інформації на електронний носій інформації (електронну пластикову карту) клієнта і внесення, видалення і редагування інформації про клієнта в базі даних. При цьому виконуються наступні операції: внесення, видалення, редагування інформації про клієнта (зокрема його біометричних даних і загальних відомостей); запис ідентифікаційної інформації клієнта на електронну пластикову карту; виведення списку операцій по рахунку клієнта; прочитування ідентифікаційної інформації; перевірка дійсності електронного рахунку. Субблок 11 введення даних (відповідний логічній підсистемі введення даних програмного забезпечення) дозволяє реалізувати введення даних в базу даних. При цьому виконуються наступні операції: прочитування ідентифікаційної інформації; перевірка дійсності електронного рахунку; відкриття нового чека; генерація транзакцій по внесенню грошових коштів на електронний рахунок клієнта. Крім того, виконуються додаткові функції: друк частини чека, що відображає параметри транзакції; фіксація продажу; фіксація оплати готівкою; закриття чека; закриття зміни. Субблок 12 зберігань даних (відповідний логічній підсистемі зберігання даних програмного забезпечення) дозволяє реалізувати зберігання даних на 7 47182 сервері 8 обробок транзакцій. Субблок 13 надання даних (відповідний логічній підсистемі надання даних програмного забезпечення) дозволяє реалізувати отримання даних, що зберігаються на сервері 8 обробок транзакцій. При цьому виконуються наступні операції: виведення інформації про клієнта; виведення інформації про залишок на рахунку; виведення списку транзакцій; генерація транзакцій по зняттю грошових коштів з рахунку. Субблок 14 банкомату (відповідний логічній підсистемі зняття грошових коштів) дозволяє власнику електронного рахунку зняти необхідну суму зі свого рахунку. Субблок 17 ідентифікацій біометричних даних клієнта (відповідний логічній підсистемі ідентифікації) забезпечує реалізацію зчитування біометричним сканером 15 ідентифікаційних даних клієнта, передачу інформації в базу даних, обробку інформації, генерацію транзакцій, взаємодію з електронною контрольно-касовою машиною, відправку грошових коштів на необхідні рахунки. При використанні електронної контрольно-касової машини, виконаної відповідно до корисної моделі, взаємодіють три групи користувачів - оператор Комп’ютерна верстка Л.Литвиненко 8 електронної контрольно-касової машини (продавець, касир), клієнт (власник електронного рахунку) і оператор, що вносить до бази даних біометричні параметри клієнтів, а також при необхідності програмує штрих-коди або електронні пластикові карти і що видає електронні пластикові карти їх власникам (адміністратор). При цьому функцію внесення до бази даних біометричних параметрів клієнта може виконувати оператор електронної контрольно-касової машини. Електронна контрольно-касова машина, виконана відповідно до корисної моделі, має вищу експлуатаційну ефективність в порівнянні з відомими аналогічними, забезпечуючи оперативну ідентифікацію електронного рахунку і інформації клієнта за допомогою біометричного сканування і високий ступінь захисту конфіденційної інформації клієнта, при цьому крім традиційних розрахунково-касових операцій забезпечується можливість зарахування грошових коштів на електронні рахунки клієнтів, зокрема за допомогою електронних пластикових карт, а також зняття з них грошових коштів в режимі банкомату. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
