Ручний підгортальник-тренажер

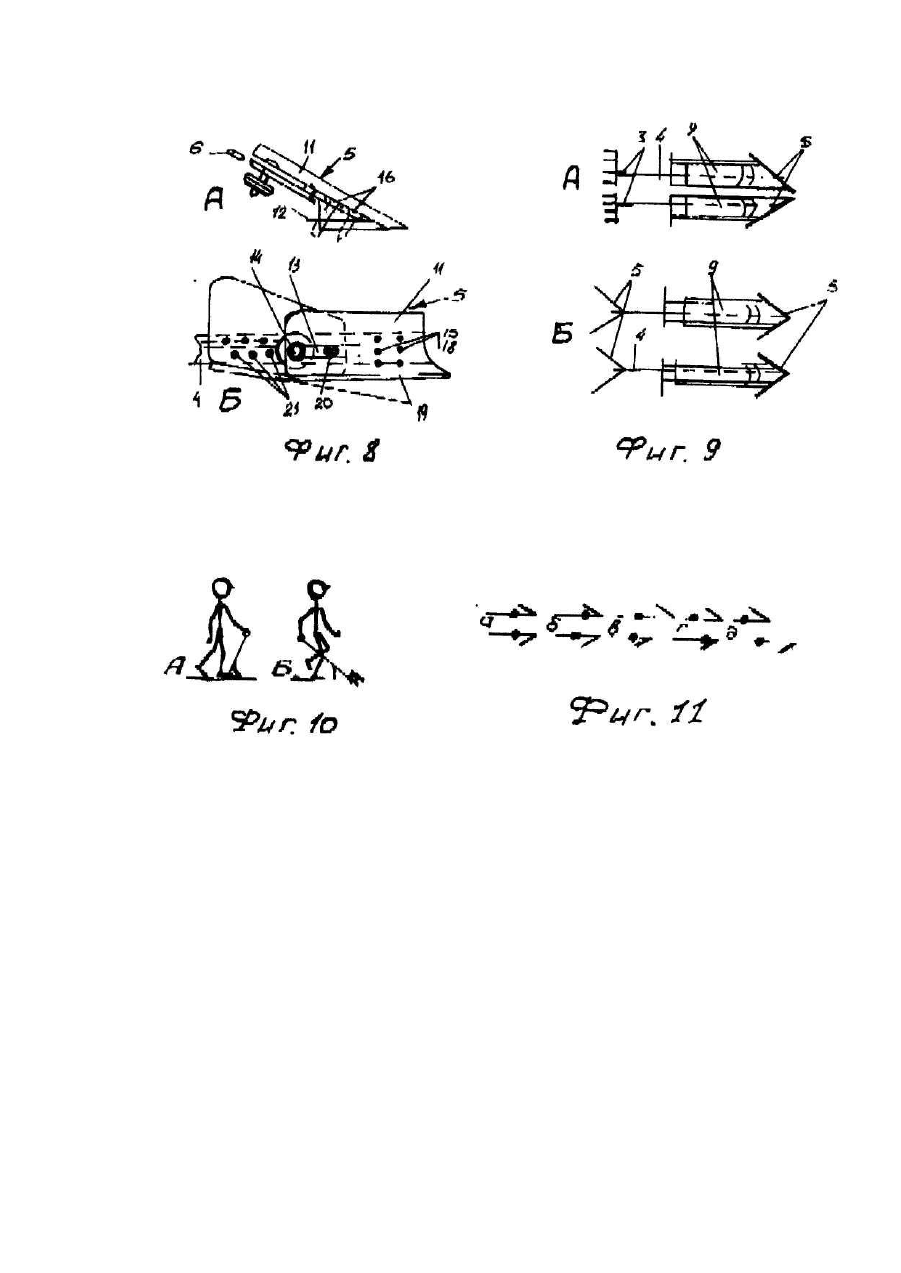

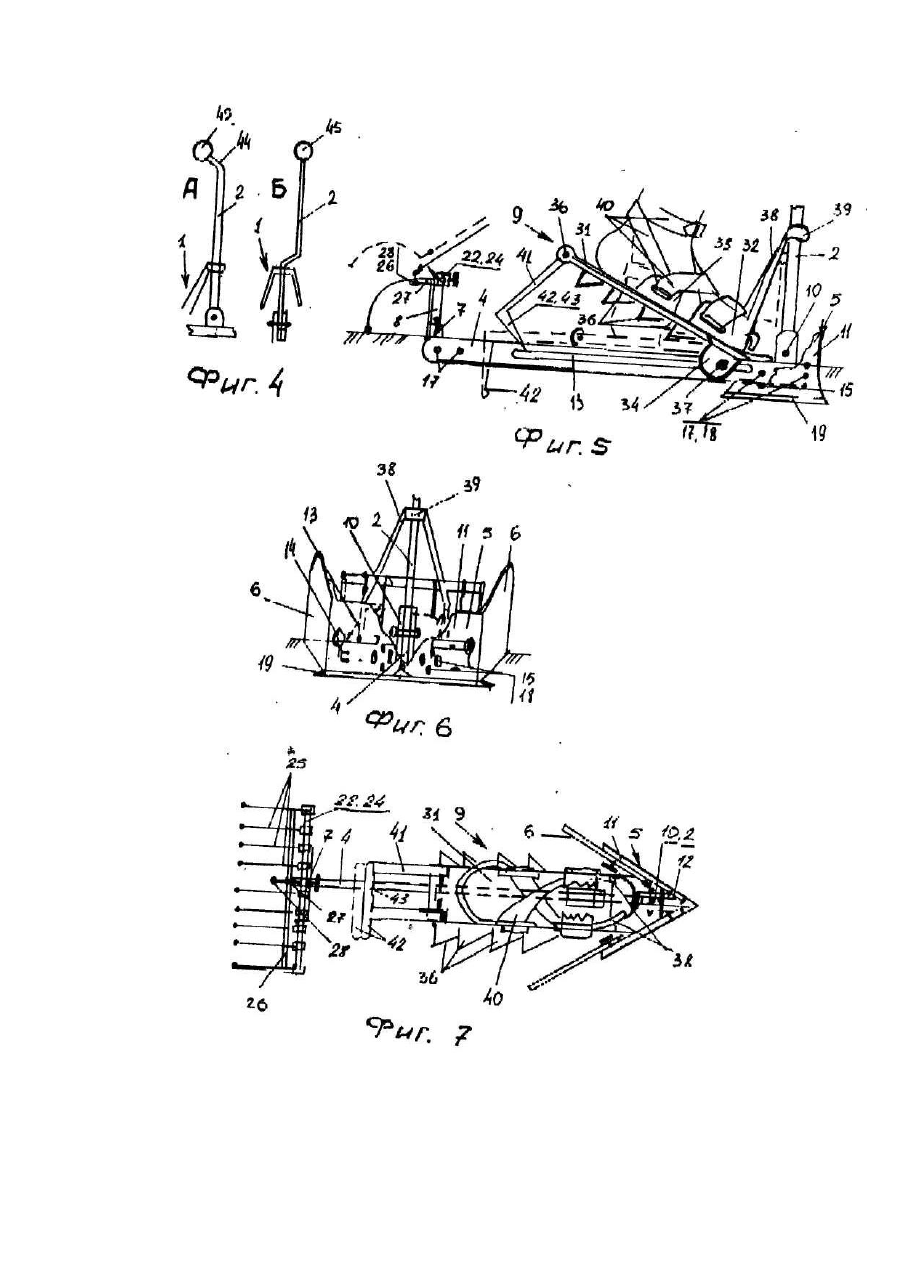

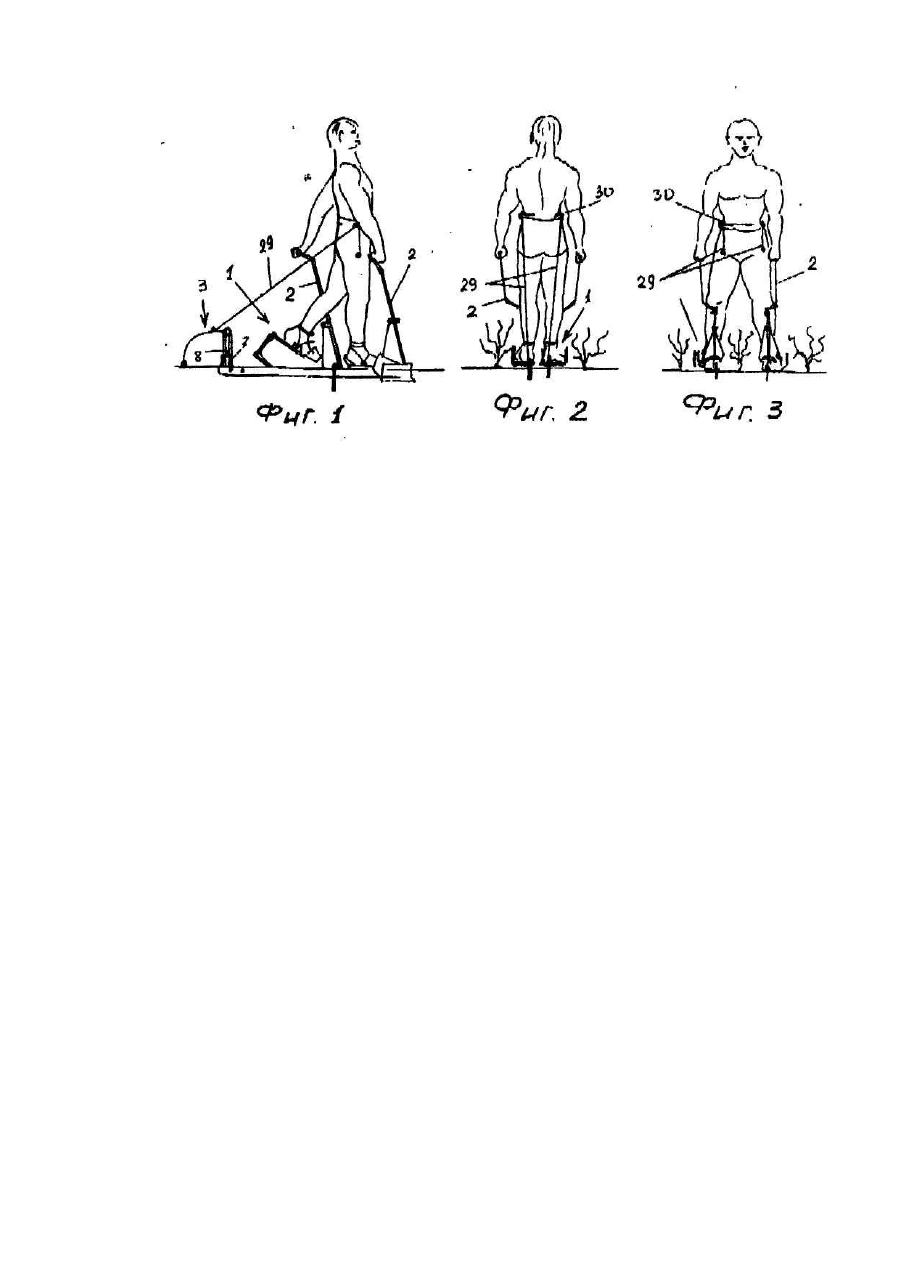

Предполагаемое изобретение относится к сельскохозяйственным орудиям, к приспособлениям ручной обработки почвы, позволяющим одновременно производить физическую тренировку работника. Наиболее близким по технической сущности является "Ручной окучник" [1], содержащий рукоятку, связанные с ней и между собой педали для ног и рабочий орган, снабженный опорными колесами, установленными на оси и имеющими грунтозацепы с штыревыми захватами, при этом каждая педаль закреплена на верхней тяге в продольно-вертикальной плоскости параллелограммной подвески, нижние тяги каждой из которых кинематически связаны между собой и с рукояткой и осью опорных колес, а рукоятка шарнирно закреплена с грунтозацепами, установленными на передних тягах подвесок, а штыревой грунтозацеп - на ее задних тягах. Недостаток прототипа в том, что в нем много колес, которые могут быть рационально использованы только на твердой почве. На мягкой же почве их грунтозацепы будут неэффективны и к тому же они будут уплотнять грунт, который на огородах и садах должен быть мягким и рыхлым, пористым. В эти х условиях колеса будут погружаться в грунт, что затр уднит процесс окучивания. А главное, колеса занимают значительную площадь и могут не поместиться в междурядье. К тому же, педали расположены высоко над поверхностью почвы и на склонах окучник может опрокидываться. В основу заявленного изобретения поставлена задача усовершенствования ручного окучника-тренажера за счет обеспечения возможности выполнять с помощью его, наряду с основными функциями, удаление сорняков, а также рытье канавок и арыков при условии снижения трудовых затрат и создания оптимальных условий для физической тренировки работников и их оздоровления. Это обеспечено тем, что используется два рабочих органа с передачей на них усилий рук и ног работника через рычажную систему, что и приводит к снижению трудовы х затрат в работе и придает ей оздоровительный характер. Кроме того, предусмотрены переналадка и перестановка рабочих органов, что расширяет функциональные возможности устройства. Поставленная задача решена тем, что в известном ручном окучнике-тренажере, содержащем рабочий орган с грунтозацепом, установленный на подвижной опоре кинематически связанный с рукояткой и педалями для ног, согласно предполагаемому изобретению, рукоятка выполнена в виде правостороннего или левостороннего рычага, шарнирно установленного спереди, соответственно, правосторонней или левосторонней педали, выполненной с возможностью продольного и вертикального перемещения и кинематически связанной с пластинчатым, поставленным на ребро полозом, спереди или сзади которого установлены съемные ножи в виде составной пластины треугольной формы с отогнутой наружу режущей кромкой, при этом на пластине закреплены съемные регулируемые по положению отвалы в виде лопастей, а сзади полоза установлен палец с насаженной на него трубкой Т-образных съемных грабель с дугообразными зубьями, установленными с возможностью автономного вертикального перемещения, кроме того, педаль снабжена выполненной с возможностью проворота платформой, под которой по обеим сторонам полоза закреплены гофрированные грунтозацепы, а сзади ее шарнирно установлен штыревой грун тозацеп в виде рамки, на которой закреплен лопаточный упор, расположенный перпендикулярно последней, имеющий вырез для полоза, причем окучник снабжен крепежными ремнями для стоп ног и поясным . Заявленный ручной окучник-тренажер обеспечивает хорошую физическую тренировку на свежем воздухе с рыночным прицелом - самостоятельно выращивать овощи, фр укты в условиях снижения трудовы х затрат, повышения эффективности обработки почвы и одновременной тренировки, производительности труда, за счет того, что рабочий орган в виде пластинчатого полоза с установленными на нем съемными ножами, имеющими отвалы в виде лопастей, приспособлен к воздействиям на него руками и ногами работника через рычажную систему. Кроме того, такой окучник легок, дешев, прост в изготовлении и может транспортироваться и трансформироваться в рюкзаке, так как легко разбирается на части. Сущность предложенного изобретения поясняется чертежом, где на фиг.1 дан общий вид окучника; на фиг.2 - то же, вид сзади; на фиг.3 - то же, вид спереди при двойном междурядье; на фиг.4 - рычаги с рукоятками: А - вид сбоку, Б - вид спереди, на фиг.5 - рабочий орган, вид сбоку с вырывом отвала; на фиг.6 то же, вид спереди, с прикрепленными отвалами и с вырывом носовой части; на фиг.7 - то же, вид сверху; на фиг.8 - нож с отвалом; А - при работе в однорядье; Б - вид сбоку; на фиг.9 - расположение рабочих органов; А - при работе в однорядье, Б - при работе в двухрядье; на фиг. 10 - схема движений работника: А -исходное положение, Б - завершение движения; на фиг.11 - схема перемещения ног и рабочих органов при ходьбе с окучиванием. Предложенный ручной окучник-тренажер содержит рабочий орган 1 для каждой ноги, снабженный правосторонним или левосторонним рычагом 2 и Т-образными съемными сменными граблями 3. Каждый рабочий орган 1 имеет пластинчатый полоз 4, поставленный на ребро, спереди и/или сзади которого установлены съемные ножи 5 в виде составной пластины треугольной формы с отогнутой наружу режущей кромкой, при этом на пластине закреплены съемные, регулируемые по положению отвалы 6 в виде лопастей. Сзади полоза 4 установлен палец 7 с насаженной на него трубкой 8 Т-образных граблей 3 с дугообразными зубьями. Посредине его помещена педаль 9 (правосторонняя или левосторонняя), которая кинематически с ним связана и выполнена с возможностью продольного и вертикального перемещения, а спереди педали 9 закреплена проушина 10, на которой шарнирно установлен рычаг 2. Съемные ножи 5 (см. фиг.8). Они устанавливаются либо спереди, либо сзади полоза 4, или одновременно спереди и сзади. Ножи S выполнены в виде составной (стальной) пластины треугольной формы и имеет отогнутую наружу под острым углом режущую кромку. При этом пластина имеет длинную часть - крыло 11 и короткую часть - основу 12, на крыле 11 имеется продольная прорезь 13 для винта 14, два отверстия 15 соосные с отверстиями 16, выполненными в основе 12 ножа 5 и с резьбовыми отверстиями 17, выполненными спереди и сзади полоза 4 для закрепления ножей 5. В эти отверстия вставлены (ввинчены) два крепежных винта 18, каждое крыло снизу имеет отогнутую наружу режущую кромку 19. Для регулирования заглубления ножа 5 отверстия 15 и 16 выполнены, например, в три яруса (см. фиг.8). Каждый отвал 6 имеет фиксирующий палец 20, тоже помещенный в продольную прорезь 13, и соответствующие отверстия 21 для винта 14, а также режущую кромку 19(фиг.8). Грабли Т-образные, съемные, насаженные на трубку 8 и выполненные с возможностью вертикального автономного перемещения, имеют перекладину 22 в виде стержня 23, на который с обеих сторон надеты трубки 24, а на них насажены дугообразные зубья 25. Под ними подведена подъемная перемычка 26. в середине имеющая кронштейны 27, шарнирно закрепленные на стойке, а на нем выполнена проушина 28 (фиг.7), связанная со шнуром 29 (фиг.2), перекинутым через поясной ремень 30 для перемещения грабель (фиг. 1). Каждая педаль 9 имеет платформу 31, выполненную с возможностью проворота и снабженную проушинами: боковыми носочными 32, боковыми подъемными 33, нижними передними 34 и задними стыковочными 35. Под платформой по обеим сторонам полоза 4 закреплены гофрированные грунтозацепы 36 (фиг.5). Передняя часть платформы слегка изогнута и упирается спереди в проушину 10 полоза 4. Снизу проушины 10 к платформе прикреплена нижняя передняя проушину 34, ось 37 которой пропущена через продольную прорезь 13 полоза 4. Носочные проушины имеют аркообразную стойку 38, в вер хней части которой выполнено фигурное отверстие 39, для перемещения в нем рычага 2. В боковых носочных и боковых подъемных проушинах 33 имеются прорези для продевания крепежного ремня 40 стопы ноги (фиг.7). Сзади платформы посредством задней стыковочной проушины 35 шарнирно прикреплен штыревой грунтозацеп в виде рамки 41, перпендикулярно которой на ней же закреплен лопаточный упор 42 с вырезом 43 для полоза 4. Рычаг 2 установлен шарнирно в проушине 10 и свободно перемещается в фигурном отверстии 39. На верхнем торце его выполнен изгиб 44 для удобства захвата и закреплена шаровидная рукоятка 45. Пользуются окучником следующим образом. Возможны операции - окучивание с подрезкой корней сорняков, подрезка корней сорняков, рытье каналов и арыков. I. Основная операция - окучивание с подрезкой. Осуществляют ее в одном или в двух междурядьях. Для этого соответствующим образом переставляют ножи 5-их крылья 11, пользуясь винтами 18 см. фиг.7, 8,9. Работник в одном междурядье перемещает рабочие органы 1 рядом друг с другом, а при захвате двух междурядий - ноги рас-тавляют более широко (см. фиг.1,2,3). Ножи 5 устанавливают либо спереди, либо сзади полозов 4, либо закрепляют их спереди и сзади, имея соответствующий комплект. Работник ставит ноги на платформу 31 и закрепляет стопы крепежными ремнями 40, как показано на фиг.5, 7. Берет в руки рукоятки 45. Он готов к работе. В процессе работы левая нога перемещается вперед, в результате, платформа 31 упрется передней частью в проушину 10 рычага 2 (см. фиг.5). Затем работник на эту ногу переносит тяжесть тела. Платформа 31 проворачивается, при этом, на оси 37 и садится всей нижней поверхностью на грунт. Ее гофрированные грунтозацепы 36 своими шипами вонзаются в почву и фиксируют платформу на грунте. При этом срабатывает и штыревой грунтозацеп - его рамка 41 принимает горизонтальное положение, а ее лопаточный упор 42 под тяжестью тела работника вонзается в грунт с одновременным перемещением назад, что повышает плотность упора в грунт и надежность фиксации на нем педали 9. Проворот платформы 31 вокруг оси 37 обуславливает подачу ее вперед, т.к. лопаточный упор закреплен на платформе шарнирно и плотно опирается при этом в грунт. Это обеспечено прорезью 13, по которой перемещается ось 37. Вместе с тем, платформа 31 передним выступом подает вперед полоз 4 и нож 5, т.к. она упирается в закрепленную на полозе проушину 10. Поэтому движение верхней части аркообразной стойки 38 назад (в силу проворота платформы) не произойдет, а рычаг 2 переместится вместе с полозом 4 и ножом 5 вперед почти без изменения его наклона (схема, фиг.11-б). Зафиксировав педаль 9 тяжестью тела, работник подает рычаг 2 на себя, а затем далее - назад, воздействуя левой рукой на его рукоятку 45. Нижнее плечо этого рычага при опоре на аркообразную стойку 38 подается вперед и вперед же подает нож 5 (схема, фиг. 11-в). Первое и особенно второе перемещение ножа вперед вспаривает грунт, подрезает кромками 19 сорняки, а крыльями 11 раздвигает взрыхленный грунт и отвалами 6 опрокидывает его на корни рядом растущи х культурных растений. Затем работник выполняет те же операции, в такой же последовательности и правой ногой и рукой (см. схему, фиг.11-г, д). II. Подрезка корней сорняков. Эту операцию выполняют без окучивания при разведенных как можно шире отвалах б и посадкой их режущи х кромок 19 на уровень режущи х кромок на ноже 5. Тогда захват расширяется. Шире устанавливают и грабли 3, раздвигая их трубки 24 и зубья 25. При твердом грунте ножи 5 закрепляют сзади полозов 4, между его хвосто виком и зубьями 25 грабель 3 (если они применяются) и работают аналогичным образом. Зубья 25 грабель периодически поднимают для сбора сорняков в валки, для чего воздействуют р укой - тянут шн ур 29 на себя, а потом его отпускают. III. Рытье каналов или арыков. Грабли 3 отсоединяют (перекладину 22 снимают с пальца 7), а отвалы 6 устанавливают на ширине канала. Ножи 5 заглубляют - закрепляют на верхний ряд отверстий 21. Отвалы 6 наклоняют вперед. Прохождение по каналу повторяют до тех пор, пока не будет достигнута требуемая глубина. При твердом грунте ножи 5 устанавливают сзади полоза 4 (фиг.9-Б). Изобретение позволяет добиться более рациональной позы и более эффективных мускульных усилий для выполнения почвообрабатывающих операций, а также благотворного влияния физических нагрузок на здоровье работника. Так как для улучшения рациона питания возникает потребность в выращивании большого количества фр уктов и овощей, то необходим и соответствующий инвентарь для этого. Предложенная разработка наилучшим образом объединяет полезный труд с тренировкой тела β естественных природных условия х.
