Складаний контейнер

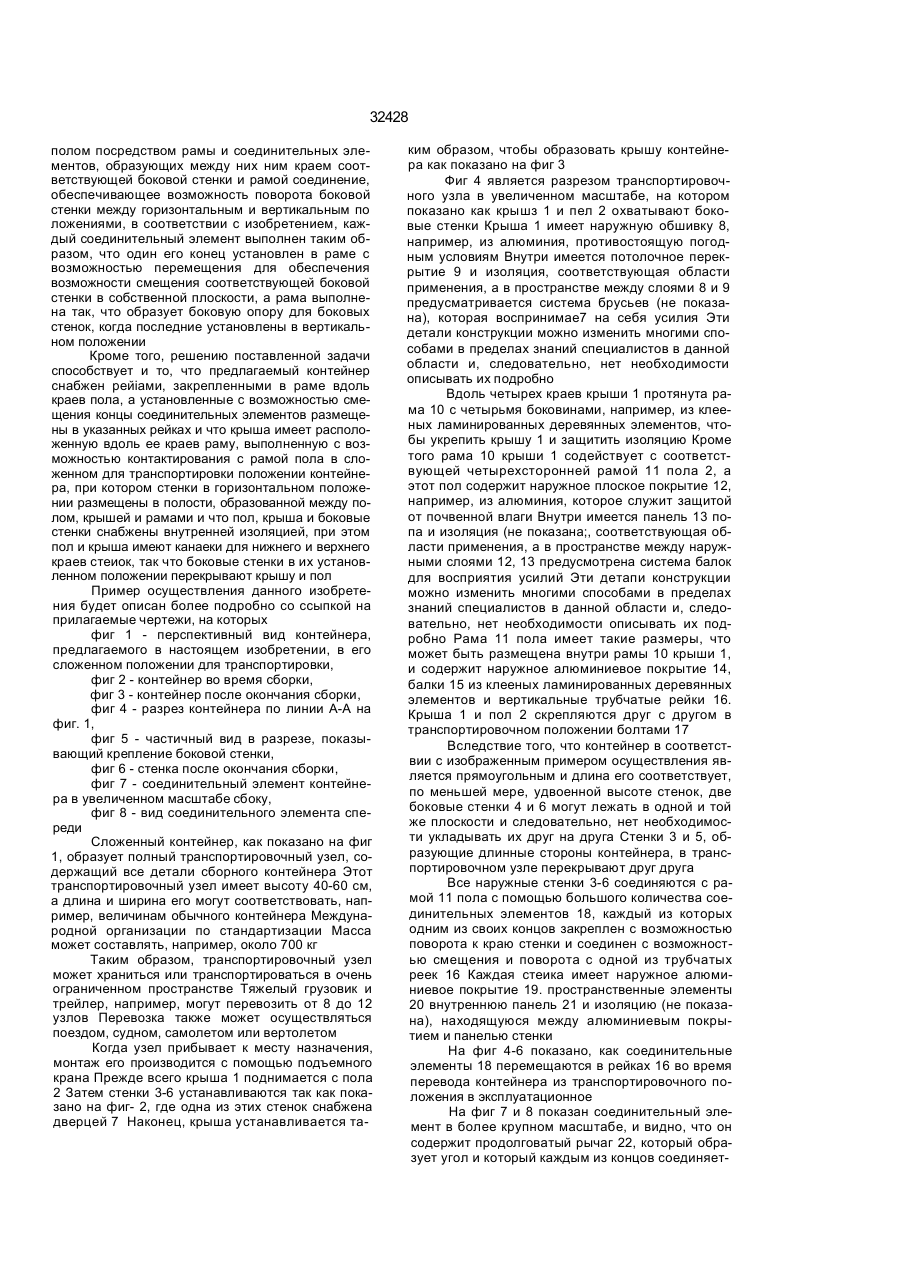

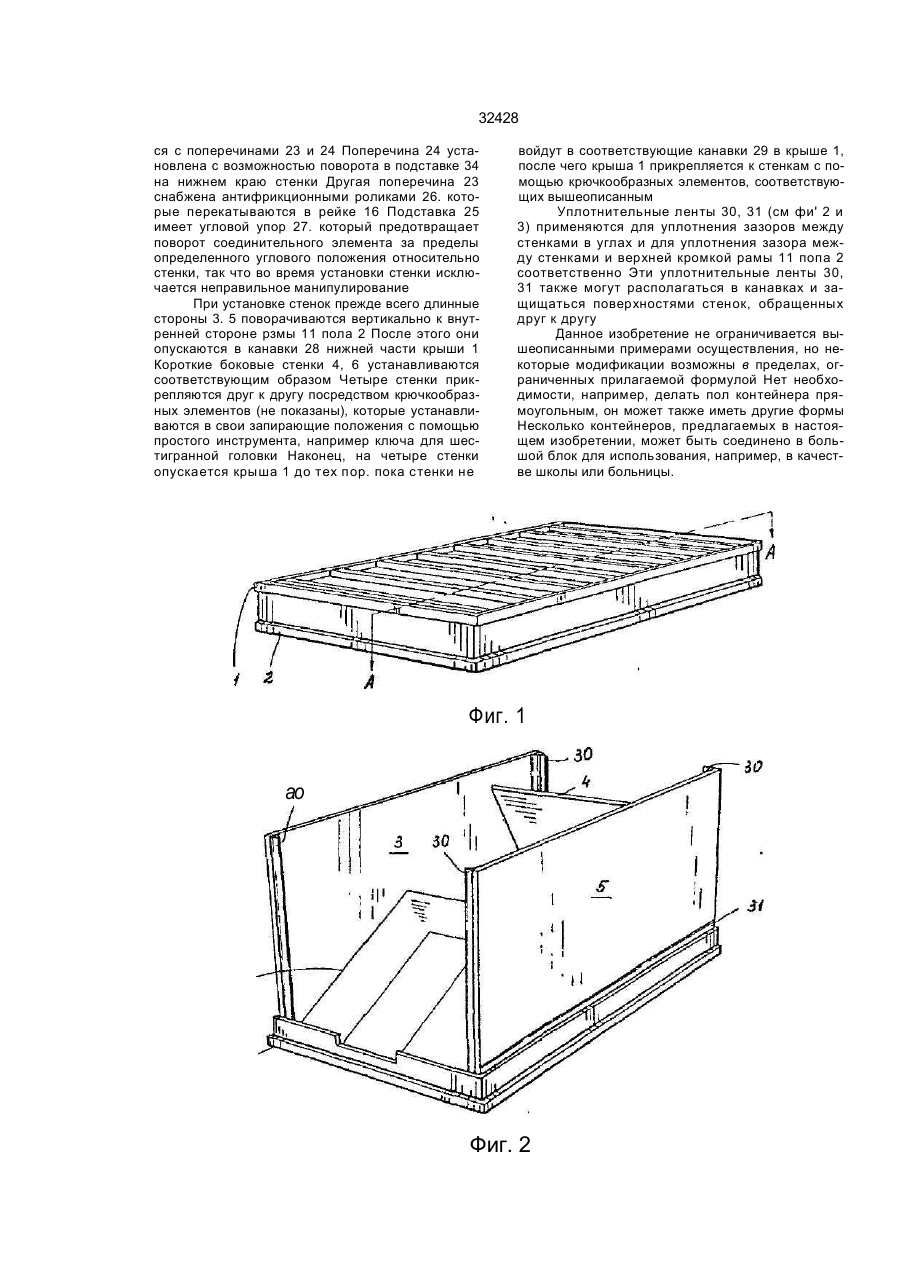

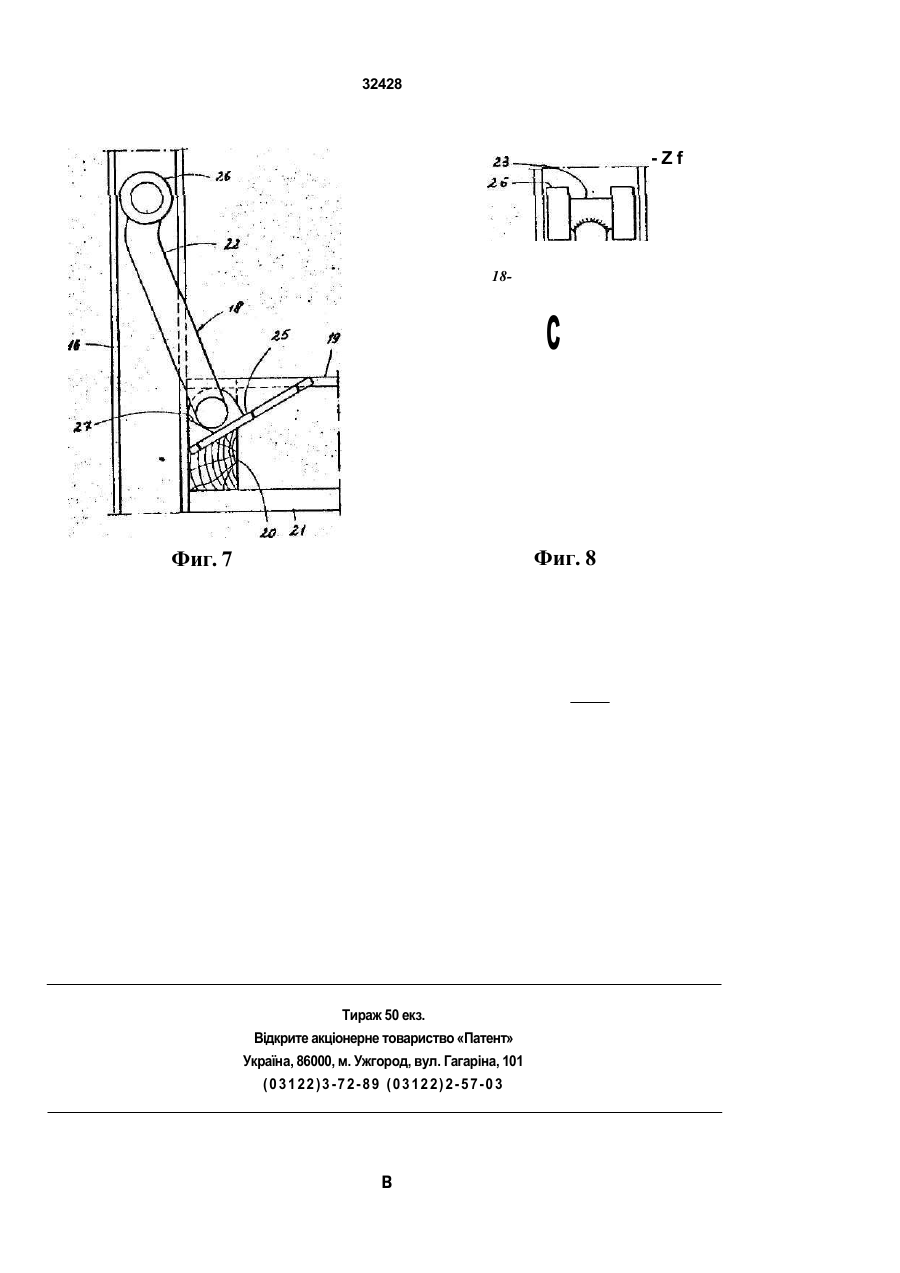

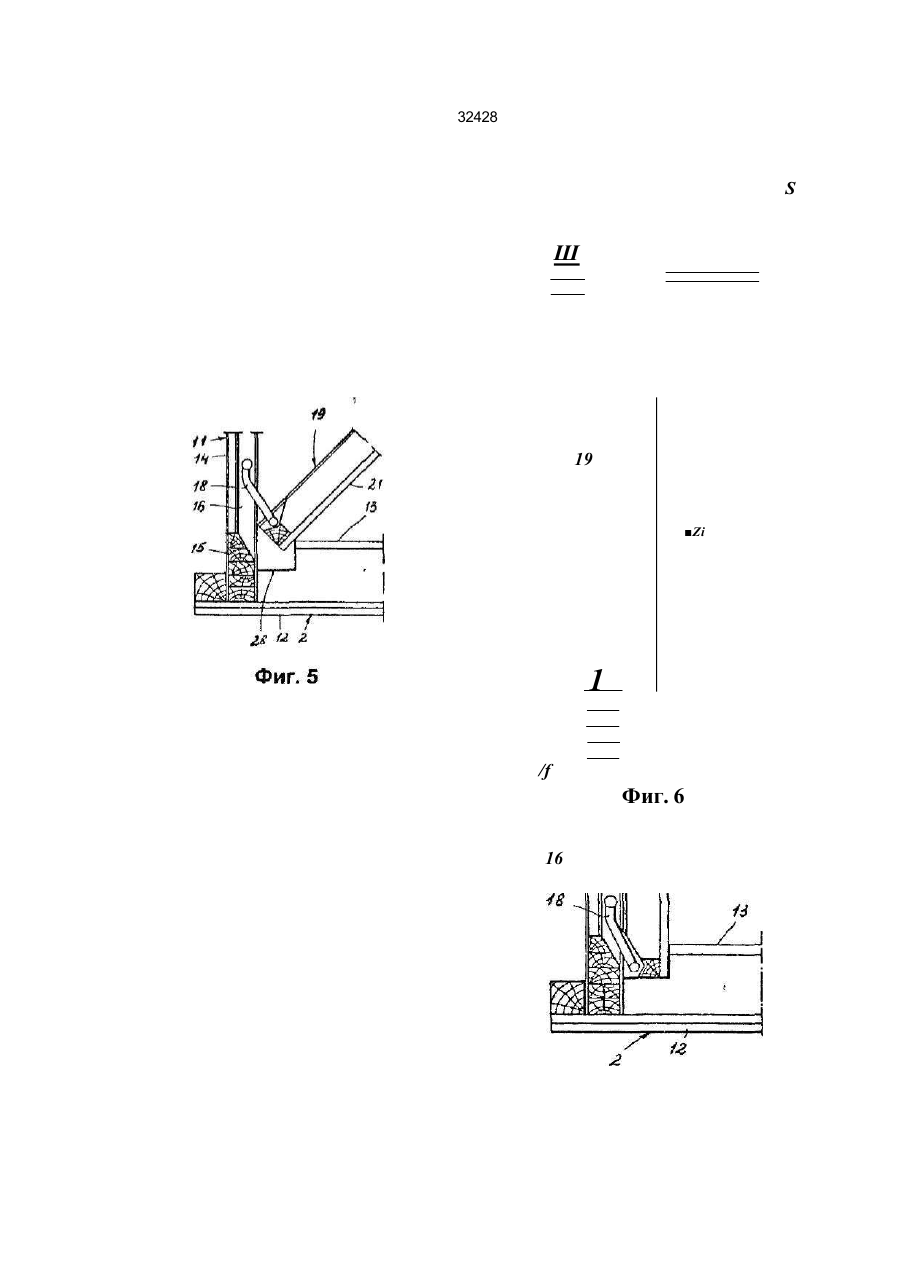

1 Складной контейнер, содержащий крышу, пол, по краям которого установлена рама, и по меньшей мере две боковые стенки, связанные с полом посредством рамы и соединительных эле ментов, образующих между нижним краем соот ветствующей боковой стенки и рамой соединение, обеспечивающее возможность поворота боковой стенки между горизонтальным и вертикальным положениями, отличающийся тем, что каждый соединительный элемент выполнен таким обра зом, что один его конец установлен в раме с воз можностью перемещения для обеспечения воз можности смещения соответствующей боковой стенки в собственной плоскости, а рама выполнена так, что образует боковую опору для боковых стенок, когда последние установлены а вертикальном положении. 2. Контейнер по п 1, отличающийся тем, что снабжен рейками, закрепленными в раме вдоль краев пола, а установленные с возможностью смещения концы соединительных элементов размещены в указанных рейках. 3 Контейнер по п.1 или 2, отличающийся тем, что крыша имеет расположенную вдоль ее краев раму, выполненную с возможностью контактирования с рамой пола в сложенном для транспортировки положении контейнера, при котором стенки в горизонтальном положении размещены в полости, образованной между полом, крышей и рамами 4. Контейнер по любому из пл.1-3, отличающийся тем, что поп, крыша и боковые стенки снабжены внутренней изоляцией, при этом пол и крыша имеют канавки для нижнего и верхнего краев стенок, так что боковые стенки в их установленном положении перекрывают крышу и пол. Данное изобретение относится к складному контейнеру, имеющему поп, крышу и, по крайней мере, две боковые стенки, в котором рама протягивается вдоль краев пола Складные контейнеры вышеописанного типа могут применяться в качестве транспортных контейнеров для товаров различных видов, в качестве убежищ от непогоды, складских помещений на строящихся объектах или быстро монтируемых пригодных для жилья помещений в местах бедствий Известен складной контейнер этого типа, который содержит крышу, пол, по краям которого установлена рама, и по меньшей мере две боковые стенки, связанные с полом посредством рамы и соединительных элементов, образующих между нижним краем соответствующей боковой стенки и рамой соединение, обеспечивающее возможность поворота боковой стенки между горизонтальным и вертикальным положениями [1] Делалось также несколько попыток осуществления столь выгодных устройств. Обычно эти известные конструкции содержат большое количество нежестко соединенных деталей, таких, как секции стенок, крепежные элементы и т п , которые требуют для сборки контейнера большого количества инструментов В качестве альтернативы различные элементы стенок могут быть соединены друг с другом с возможностью поворота посредством шарниров. Недостатком этих шарниров является то, что они часто образуют мостики для переноса тепла через конструкцию стенки Кроме того, эти шарниры легко повредить при транспортировке или монтаже Задачей данного изобретения является создание складного контейнера, который не имел бы нежестко соединенных деталей или необходимости в крепежных элементах для монтажа, а также не имел бы легко повреждаемых шарниров или иных теплопередающих перемычек Поставленная задача решается за счет того, что в складном контейнере, содержащем крышу, пол. по краям которого установлена рама, и по меньшей мере две боковые стенки, связанные с 1 А" СМ О 00 см см со < зг 32428 полом посредством рамы и соединительных элементов, образующих между них ним краем соответствующей боковой стенки и рамой соединение, обеспечивающее возможность поворота боковой стенки между горизонтальным и вертикальным по ложениями, в соответствии с изобретением, каждый соединительный элемент выполнен таким образом, что один его конец установлен в раме с возможностью перемещения для обеспечения возможности смещения соответствующей боковой стенки в собственной плоскости, а рама выполнена так, что образует боковую опору для боковых стенок, когда последние установлены в вертикальном положении Кроме того, решению поставленной задачи способствует и то, что предлагаемый контейнер снабжен рейіами, закрепленными в раме вдоль краев пола, а установленные с возможностью смещения концы соединительных элементов размещены в указанных рейках и что крыша имеет расположенную вдоль ее краев раму, выполненную с возможностью контактирования с рамой пола в сложенном для транспортировки положении контейнера, при котором стенки в горизонтальном положении размещены в полости, образованной между полом, крышей и рамами и что пол, крыша и боковые стенки снабжены внутренней изоляцией, при этом пол и крыша имеют канаеки для нижнего и верхнего краев стеиок, так что боковые стенки в их установленном положении перекрывают крышу и пол Пример осуществления данного изобретения будет описан более подробно со ссыпкой на прилагаемые чертежи, на которых фиг 1 - перспективный вид контейнера, предлагаемого в настоящем изобретении, в его сложенном положении для транспортировки, фиг 2 - контейнер во время сборки, фиг 3 - контейнер после окончания сборки, фиг 4 - разрез контейнера по линии А-А на фиг. 1, фиг 5 - частичный вид в разрезе, показывающий крепление боковой стенки, фиг 6 - стенка после окончания сборки, фиг 7 - соединительный элемент контейнера в увеличенном масштабе сбоку, фиг 8 - вид соединительного элемента спереди Сложенный контейнер, как показано на фиг 1, образует полный транспортировочный узел, содержащий все детали сборного контейнера Этот транспортировочный узел имеет высоту 40-60 см, а длина и ширина его могут соответствовать, например, величинам обычного контейнера Международной организации по стандартизации Масса может составлять, например, около 700 кг Таким образом, транспортировочный узел может храниться или транспортироваться в очень ограниченном пространстве Тяжелый грузовик и трейлер, например, могут перевозить от 8 до 12 узлов Перевозка также может осуществляться поездом, судном, самолетом или вертолетом Когда узел прибывает к месту назначения, монтаж его производится с помощью подъемного крана Прежде всего крыша 1 поднимается с пола 2 Затем стенки 3-6 устанавливаются так как показано на фиг- 2, где одна из этих стенок снабжена дверцей 7 Наконец, крыша устанавливается та ким образом, чтобы образовать крышу контейнера как показано на фиг 3 Фиг 4 является разрезом транспортировочного узла в увеличенном масштабе, на котором показано как крышз 1 и пел 2 охватывают боковые стенки Крыша 1 имеет наружную обшивку 8, например, из алюминия, противостоящую погодным условиям Внутри имеется потолочное перекрытие 9 и изоляция, соответствующая области применения, а в пространстве между слоями 8 и 9 предусматривается система брусьев (не показана), которая воспринимае7 на себя усилия Эти детали конструкции можно изменить многими способами в пределах знаний специалистов в данной области и, следовательно, нет необходимости описывать их подробно Вдоль четырех краев крыши 1 протянута рама 10 с четырьмя боковинами, например, из клееных ламинированных деревянных элементов, чтобы укрепить крышу 1 и защитить изоляцию Кроме того рама 10 крыши 1 содействует с соответствующей четырехсторонней рамой 11 пола 2, а этот пол содержит наружное плоское покрытие 12, например, из алюминия, которое служит защитой от почвенной влаги Внутри имеется панель 13 попа и изоляция (не показана;, соответствующая области применения, а в пространстве между наружными слоями 12, 13 предусмотрена система балок для восприятия усилий Эти детапи конструкции можно изменить многими способами в пределах знаний специалистов в данной области и, следовательно, нет необходимости описывать их подробно Рама 11 пола имеет такие размеры, что может быть размещена внутри рамы 10 крыши 1, и содержит наружное алюминиевое покрытие 14, балки 15 из клееных ламинированных деревянных элементов и вертикальные трубчатые рейки 16. Крыша 1 и пол 2 скрепляются друг с другом в транспортировочном положении болтами 17 Вследствие того, что контейнер в соответствии с изображенным примером осуществления является прямоугольным и длина его соответствует, по меньшей мере, удвоенной высоте стенок, две боковые стенки 4 и 6 могут лежать в одной и той же плоскости и следовательно, нет необходимости укладывать их друг на друга Стенки 3 и 5, образующие длинные стороны контейнера, в транспортировочном узле перекрывают друг друга Все наружные стенки 3-6 соединяются с рамой 11 пола с помощью большого количества соединительных элементов 18, каждый из которых одним из своих концов закреплен с возможностью поворота к краю стенки и соединен с возможностью смещения и поворота с одной из трубчатых реек 16 Каждая стеика имеет наружное алюминиевое покрытие 19. пространственные элементы 20 внутреннюю панель 21 и изоляцию (не показана), находящуюся между алюминиевым покрытием и панелью стенки На фиг 4-6 показано, как соединительные элементы 18 перемещаются в рейках 16 во время перевода контейнера из транспортировочного положения в эксплуатационное На фиг 7 и 8 показан соединительный элемент в более крупном масштабе, и видно, что он содержит продолговатый рычаг 22, который образует угол и который каждым из концов соединяет 32428 ся с поперечинами 23 и 24 Поперечина 24 установлена с возможностью поворота в подставке 34 на нижнем краю стенки Другая поперечина 23 снабжена антифрикционными роликами 26. которые перекатываются в рейке 16 Подставка 25 имеет угловой упор 27. который предотвращает поворот соединительного элемента за пределы определенного углового положения относительно стенки, так что во время установки стенки исключается неправильное манипулирование При установке стенок прежде всего длинные стороны 3. 5 поворачиваются вертикально к внутренней стороне рзмы 11 пола 2 После этого они опускаются в канавки 28 нижней части крыши 1 Короткие боковые стенки 4, 6 устанавливаются соответствующим образом Четыре стенки прикрепляются друг к другу посредством крючкообразных элементов (не показаны), которые устанавливаются в свои запирающие положения с помощью простого инструмента, например ключа для шестигранной головки Наконец, на четыре стенки опускается крыша 1 до тех пор. пока стенки не войдут в соответствующие канавки 29 в крыше 1, после чего крыша 1 прикрепляется к стенкам с помощью крючкообразных элементов, соответствующих вышеописанным Уплотнительные ленты 30, 31 (см фи' 2 и 3) применяются для уплотнения зазоров между стенками в углах и для уплотнения зазора между стенками и верхней кромкой рамы 11 попа 2 соответственно Эти уплотнительные ленты 30, 31 также могут располагаться в канавках и защищаться поверхностями стенок, обращенных друг к другу Данное изобретение не ограничивается вышеописанными примерами осуществления, но некоторые модификации возможны в пределах, ограниченных прилагаемой формулой Нет необходимости, например, делать пол контейнера прямоугольным, он может также иметь другие формы Несколько контейнеров, предлагаемых в настоящем изобретении, может быть соединено в большой блок для использования, например, в качестве школы или больницы. Фиг. 1 ао Фиг. 2 32428 31 Фиг. 3 А-А * L я ш /7 I // / н /є 16 / .tS 13-/5~. 2І 2S 12 Фиг. 4 32428 S Ш 19 Zi 1 /f Фиг. 6 16 32428 -Zf 18 с Фиг. 8 Фиг. 7 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 86000, м. Ужгород, вул. Гагаріна, 101 ( 0 3 1 22 ) 3 - 7 2- 8 9 ( 0 3 12 2) 2 - 5 7- 0 3 в
