Метод інтегрованої наскрізної підготовки виробництва та виготовлення деталей штампів

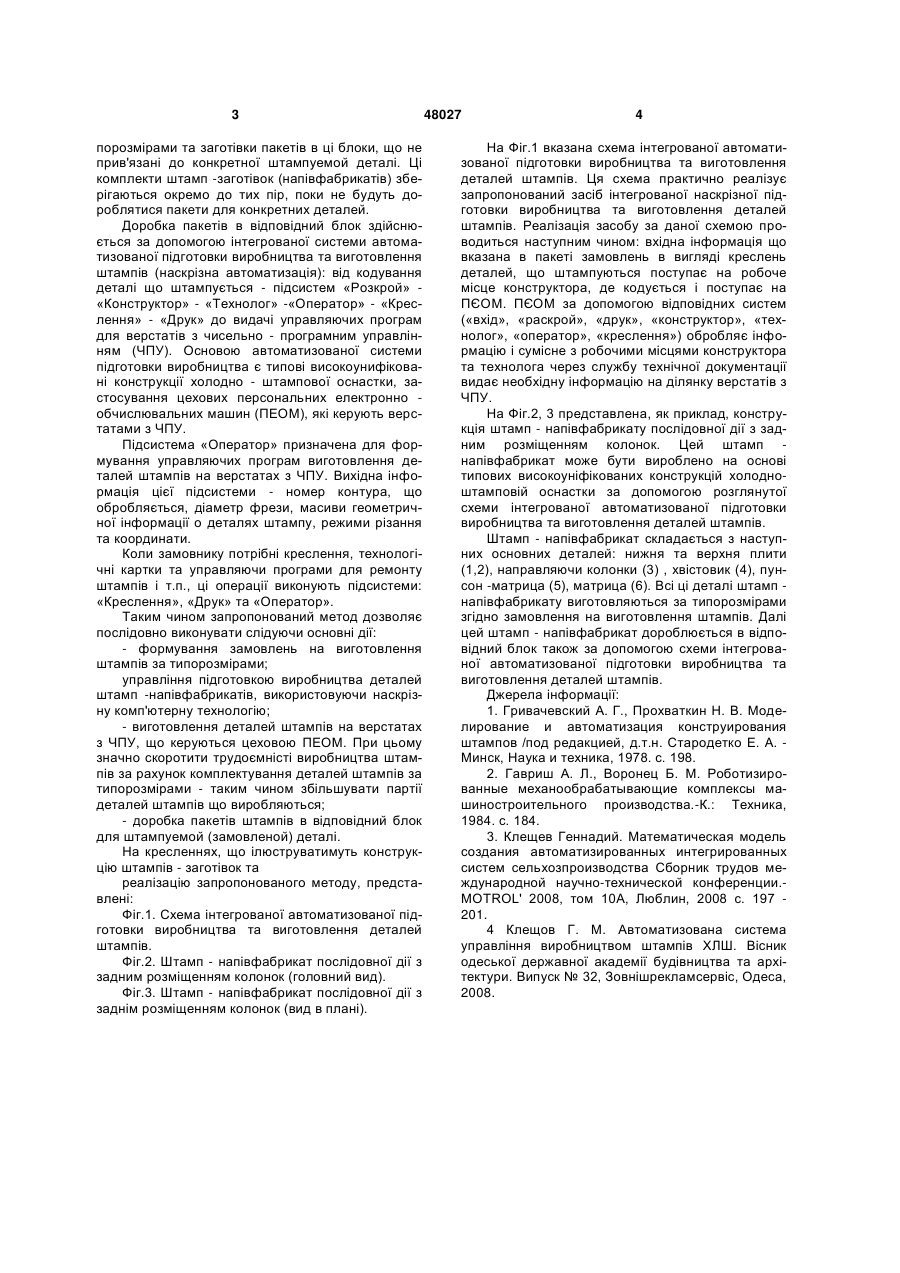

Метод інтегрованої наскрізної підготовки виробництва та виготовлення деталей штампів, оснований на послідовному виконанні дій по формуванню замовлень, підготовці конструкторськотехнологічної документації, виготовленню деталей штампів та доробці штампів, який відрізняється формуванням замовлень за типорозмірами деталей штампів, підготовкою конструкторськотехнологічної документації для типорозмірів деталей (штамп-напівфабрикатів), виготовленням штамп-напівфабрикатів для всієї партії типорозміру та доробкою пакетів штамп-напівфабрикатів, які входять в відповідний блок за допомогою автоматизованого технологічного обладнання для конкретної (замовленої) деталі, що штампується. (19) (21) a200907883 (22) 27.07.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) КВАСНІКОВ ВОЛОДИМИР ПАВЛОВИЧ, КЛЕЩОВ ГЕННАДИЙ МИХАЙЛОВИЧ, КОЛОМІЄЦЬ ЛЕОНИД ВОЛОДИМИРОВИЧ, КУДРЯШОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ЛЕЩЕНКО ОЛЕГ ІВАНОВИЧ, СБІТНЕВ ВІКТОР ДАНИЛОВИЧ (73) КВАСНІКОВ ВОЛОДИМИР ПАВЛОВИЧ, КЛЕЩОВ ГЕННАДИЙ МИХАЙЛОВИЧ, КОЛОМІЄЦЬ ЛЕОНИД ВОЛОДИМИРОВИЧ, КУДРЯШОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ЛЕЩЕНКО ОЛЕГ ІВАНОВИЧ, СБІТНЕВ ВІКТОР ДАНИЛОВИЧ 3 порозмірами та заготівки пакетів в ці блоки, що не прив'язані до конкретної штампуемой деталі. Ці комплекти штамп -заготівок (напівфабрикатів) зберігаються окремо до тих пір, поки не будуть дороблятися пакети для конкретних деталей. Доробка пакетів в відповідний блок здійснюється за допомогою інтегрованої системи автоматизованої підготовки виробництва та виготовлення штампів (наскрізна автоматизація): від кодування деталі що штампується - підсистем «Розкрой» «Конструктор» - «Технолог» -«Оператор» - «Креслення» - «Друк» до видачі управляючих програм для верстатів з чисельно - програмним управлінням (ЧПУ). Основою автоматизованої системи підготовки виробництва є типові високоунифіковані конструкції холодно - штампової оснастки, застосування цехових персональних електронно обчислювальних машин (ПЕОМ), які керують верстатами з ЧПУ. Підсистема «Оператор» призначена для формування управляючих програм виготовлення деталей штампів на верстатах з ЧПУ. Вихідна інформація цієї підсистеми - номер контура, що обробляється, діаметр фрези, масиви геометричної інформації о деталях штампу, режими різання та координати. Коли замовнику потрібні креслення, технологічні картки та управляючи програми для ремонту штампів і т.п., ці операції виконують підсистеми: «Креслення», «Друк» та «Оператор». Таким чином запропонований метод дозволяє послідовно виконувати слідуючи основні дії: - формування замовлень на виготовлення штампів за типорозмірами; управління підготовкою виробництва деталей штамп -напівфабрикатів, використовуючи наскрізну комп'ютерну технологію; - виготовлення деталей штампів на верстатах з ЧПУ, що керуються цеховою ПЕОМ. При цьому значно скоротити трудоємністі виробництва штампів за рахунок комплектування деталей штампів за типорозмірами - таким чином збільшувати партії деталей штампів що виробляються; - доробка пакетів штампів в відповідний блок для штампуемой (замовленой) деталі. На кресленнях, що ілюструватимуть конструкцію штампів - заготівок та реалізацію запропонованого методу, представлені: Фіг.1. Схема інтегрованої автоматизованої підготовки виробництва та виготовлення деталей штампів. Фіг.2. Штамп - напівфабрикат послідовної дії з задним розміщенням колонок (головний вид). Фіг.3. Штамп - напівфабрикат послідовної дії з заднім розміщенням колонок (вид в плані). 48027 4 На Фіг.1 вказана схема інтегрованої автоматизованої підготовки виробництва та виготовлення деталей штампів. Ця схема практично реалізує запропонований засіб інтегрованої наскрізної підготовки виробництва та виготовлення деталей штампів. Реалізація засобу за даної схемою проводиться наступним чином: вхідна інформація що вказана в пакеті замовлень в вигляді креслень деталей, що штампуються поступає на робоче місце конструктора, де кодується і поступає на ПЄОМ. ПЄОМ за допомогою відповідних систем («вхід», «раскрой», «друк», «конструктор», «технолог», «оператор», «креслення») обробляє інформацію і сумісне з робочими місцями конструктора та технолога через службу технічної документації видає необхідну інформацію на ділянку верстатів з ЧПУ. На Фіг.2, 3 представлена, як приклад, конструкція штамп - напівфабрикату послідовної дії з задним розміщенням колонок. Цей штамп напівфабрикат може бути вироблено на основі типових високоуніфікованих конструкцій холодноштамповій оснастки за допомогою розглянутої схеми інтегрованої автоматизованої підготовки виробництва та виготовлення деталей штампів. Штамп - напівфабрикат складається з наступних основних деталей: нижня та верхня плити (1,2), направляючи колонки (3) , хвістовик (4), пунсон -матрица (5), матрица (6). Всі ці деталі штамп напівфабрикату виготовляються за типорозмірами згідно замовлення на виготовлення штампів. Далі цей штамп - напівфабрикат дороблюється в відповідний блок також за допомогою схеми інтегрованої автоматизованої підготовки виробництва та виготовлення деталей штампів. Джерела інформації: 1. Гривачевский А. Г., Прохваткин Н. В. Моделирование и автоматизация конструирования штампов /под редакцией, д.т.н. Стародетко Е. А. Минск, Наука и техника, 1978. с. 198. 2. Гавриш А. Л., Воронец Б. М. Роботизированные механообрабатывающие комплексы машиностроительного производства.-К.: Техника, 1984. с. 184. 3. Клещев Геннадий. Математическая модель создания автоматизированных интегрированных систем сельхозпроизводства Сборник трудов международной научно-технической конференции.MOTROL' 2008, том 10А, Люблин, 2008 с. 197 201. 4 Клещов Г. М. Автоматизована система управління виробництвом штампів ХЛШ. Вісник одеської державної академії будівництва та архітектури. Випуск № 32, Зовнішрекламсервіс, Одеса, 2008. 5 48027 6 7 Комп’ютерна верстка Г. Паяльніков 48027 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
