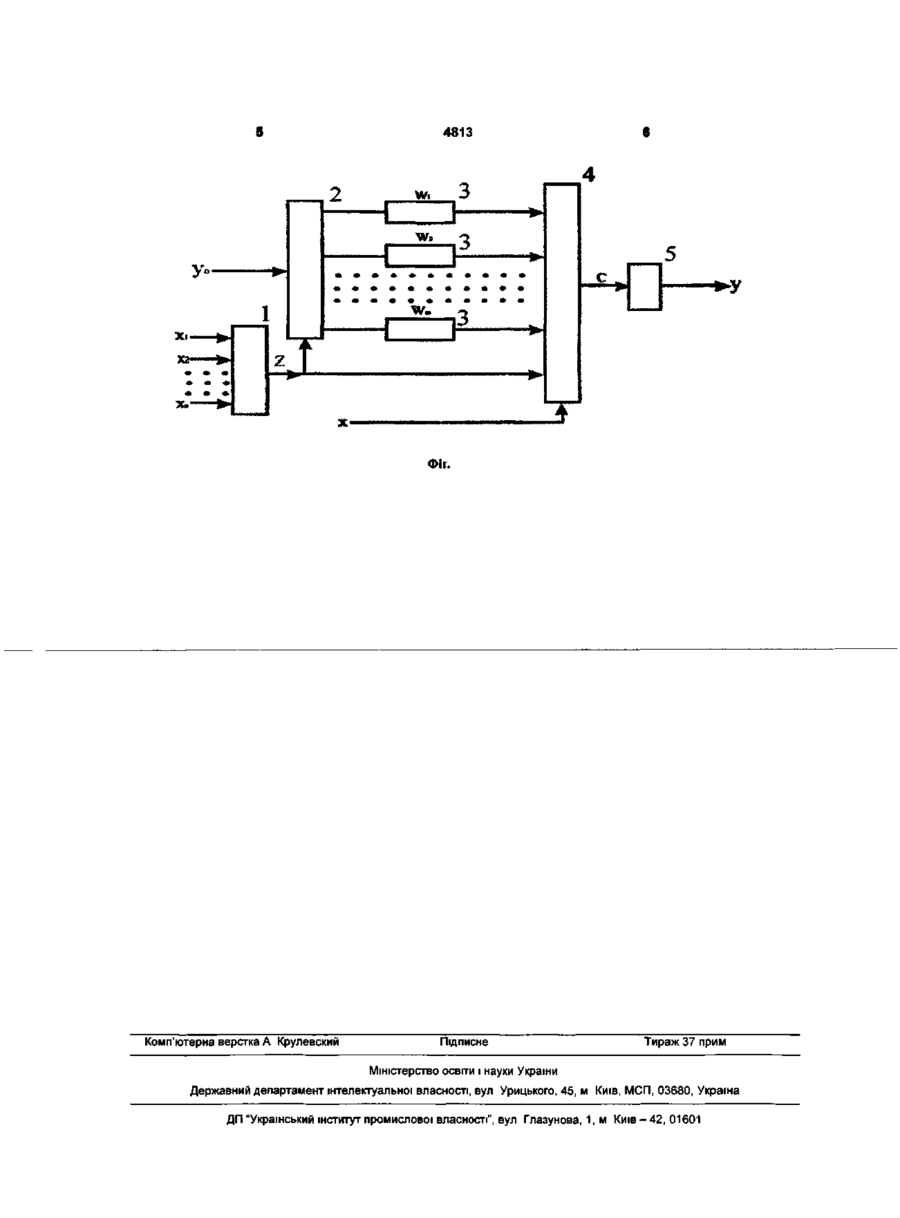

Блок-схема нейросинтезатора однотактних автоматів

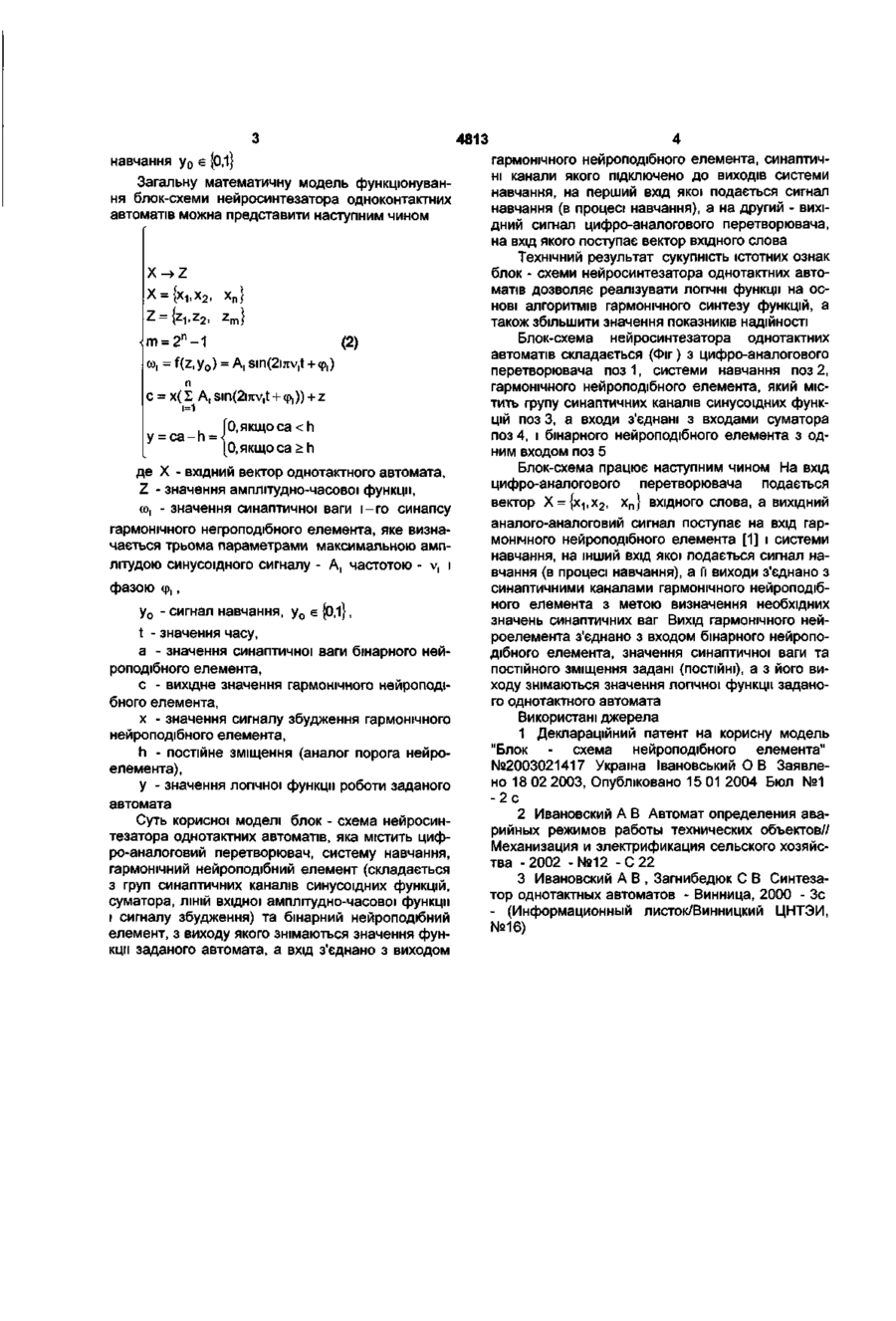

Блок-схема ней роси нтезатора однотактних автоматів, що містить цифро-аналоговий перетворювач, систему навчання, гармонічний нейроподібний елемент, який складається з групи синаптичних каналів синусоїдних функцій, суматора, ліній вхідної амплітудно-часової функції і сигналу збу Корисна модель відноситься до кібернетики та технічної діагностики і може бути використана для синтезу однотактних автоматів. Відомі пристрої синтезаторів однотактних автоматів побудовано за блок схемою [2,3], яка містить дешифратор з п - входами та m - виходами, кожний з яких з'єднано з входом елемента пам'яті, виходи яких з'єднано з входами логічного елемента "АБО", а з його виходу знімаються значення логічної функції роботи заданого автомата. Логічна функція автомата задається в процесі навчання вхідним вектором Х = {хьх2,...хт} та сигналом навчання у 0 є {О;1}. Функціювання пристроїв здійснюється за наступною математичною моделлю: п - V2 •х = 2n-1 0) coj = (y 0 Az J Vco J )A(z J Ax 0 ) m y=vy r де Zj - j - т и й вихід дешифратора; x, - і-тий вхід дешифратора; дження, та бінарний нейроподібний елемент, яка відрізняється тим, що вектор вхідного слова подається на вхід цифро-аналогового перетворювача, вихідний сигнал якого надходить на входи гармонічного нейроподібного елемента і системи навчання, на інший вхід якої подається сигнал навчання, а виходи з'єднано з синаптичними каналами гармонічного нейроподібного елемента, вихід якого підключено до входу бінарного нейроелемента, а з його виходу знімаються значення логічної функції заданого однотактного автомата. yj - j - т и й вихід елемента пам'яті; у 0 - сигнал навчання у 0 є {0;і}; coj - внутрішній сигнал збудження j-того елемента пам'яті; х 0 - гальмівний сигнал елемента пам'яті; у - вихідне значення логічної функції автомата. Наслідком застосування пристроїв побудованих за данною блок-схемою при синтезі одноконтактних автоматів зі значним числом входів ускладнюється структура синтезатора одноконтактних автоматів та зменшуються його показники надійності. В основу корисної моделі "Блок - схема нейросинтезатора одноконтактних автоматів" поставлена задача реалізації логічних функцій на основі алгоритмів гармонічного синтезу функцій. Поставлена задача досягається тим, що вхідний вектор X = {x-j^.-.-Xn} дешифрується в аналоговий сигнал і поступає на вхід лінії амплітудночасової функції гармонічного нейроподібного елемента [1], який містить групу синаптичних каналів синусоїдних функцій, суматор та лінію сигналу збудження, а його вихід з'єднується з синаптичним входом бінарного нейроелемента, з виходу якого знімаються значення логічної функції роботи заданого автомата, яка задається у процесі навчання вхідним вектором X = {х^,х2,...хп} та сигналом со СО 00 4813 навчання у 0 є {0,1} Загальну математичну модель функціонування блок-схеми нейросинтезатора одноконтактних автоматів можна представити наступним чином X->Z Х = {х 1 ,х 2 , х п } Z = (Z1-Z2. Z m } m = 2n-1 (2) со, - f(z,у 0 ) = A, sin(2i7iv,t + ф,) п с = х( Е A, sin(2ijiV|t + ф,)) + z і у = са - h = 0,якщосагі де X - вхідний вектор однотактного автомата, Z - значення амплітудно-часової функції, со, - значення синаптичної ваги і-го синапсу гармонічного негроподібного елемента, яке визначається трьома параметрами максимальною амплітудою синусоїдного сигналу - А, частотою - v, і фазою ф|, у 0 - сигнал навчання, у 0 є {0,і}, t - значення часу, а - значення синаптичної ваги бінарного нейроподібного елемента, с - вихідне значення гармонічного нейроподібного елемента, х - значення сигналу збудження гармонічного нейроподібного елемента, h - постійне зміщення (аналог порога нейроелемента), у - значення логічної функції роботи заданого автомата Суть корисної моделі блок - схема нейросинтезатора однотактних автоматів, яка містить цифро-аналоговий перетворювач, систему навчання, гармонічний нейроподібний елемент (складається з груп синаптичних каналів синусоїдних функцій, суматора, ЛІНІЙ ВХІДНОЇ амплітудно-часової функції і сигналу збудження) та бінарний нейроподібний елемент, з виходу якого знімаються значення функції заданого автомата, а вхід з'єднано з виходом гармонічного нейроподібного елемента, синаптичні канали якого підключено до виходів системи навчання, на перший вхід якої подається сигнал навчання (в процесі навчання), а на другий - вихідний сигнал цифро-аналогового перетворювача, на вхід якого поступає вектор вхідного слова Технічний результат сукупність істотних ознак блок - схеми нейросинтезатора однотактних автоматів дозволяє реалізувати ЛОГІЧНІ функції на основі алгоритмів гармонічного синтезуфункцій, а також збільшити значення показників надійності Блок-схема нейросинтезатора однотактних автоматів складається (Фіг) з цифро-аналогового перетворювача поз 1, системи навчання поз 2, гармонічного нейроподібного елемента, який містить групу синаптичних каналів синусоїдних функцій поз 3, а входи з'єднані з входами суматора поз 4, і бінарного нейроподібного елемента з одним входом поз 5 Блок-схема працює наступним чином На вхід цифро-аналогового перетворювача подається вектор Х = {х-|,х2, х п } вхідного слова, а вихідний аналого-аналоговий сигнал поступає на вхід гармонічного нейроподібного елемента [1] і системи навчання, на інший вхід якої подається сигнал навчання (в процесі навчання), а й виходи з'єднано з синаптичними каналами гармонічного нейроподібного елемента з метою визначення необхідних значень синаптичних ваг Вихід гармонічного нейроелемента з'єднано з входом бінарного нейроподібного елемента, значення синаптичної ваги та постійного зміщення задані (ПОСТІЙНІ), а з його виходу знімаються значення логічної функції заданого однотактного автомата Використані джерела 1 Деклараційний патент на корисну модель "Блок - схема нейроподібного елемента" №2003021417 Україна Івановський О В Заявлено 18 02 2003, Опубліковано 15 01 2004 Бюл №1 -2с 2 Ивановский А В Автомат определения аварийных режимов работы технических объектов// Механизация и электрификация сельского хозяйства -2002 -№12 -С 22 3 Ивановский А В , Загнибедюк С В Синтезатор однотактных автоматов - Винница, 2000 - Зс - (Информационный листок/Винницкий ЦНТЭИ, №16) 4813 У ••У W. Xi Z ФІГ. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
