Коалесцируючий фільтр

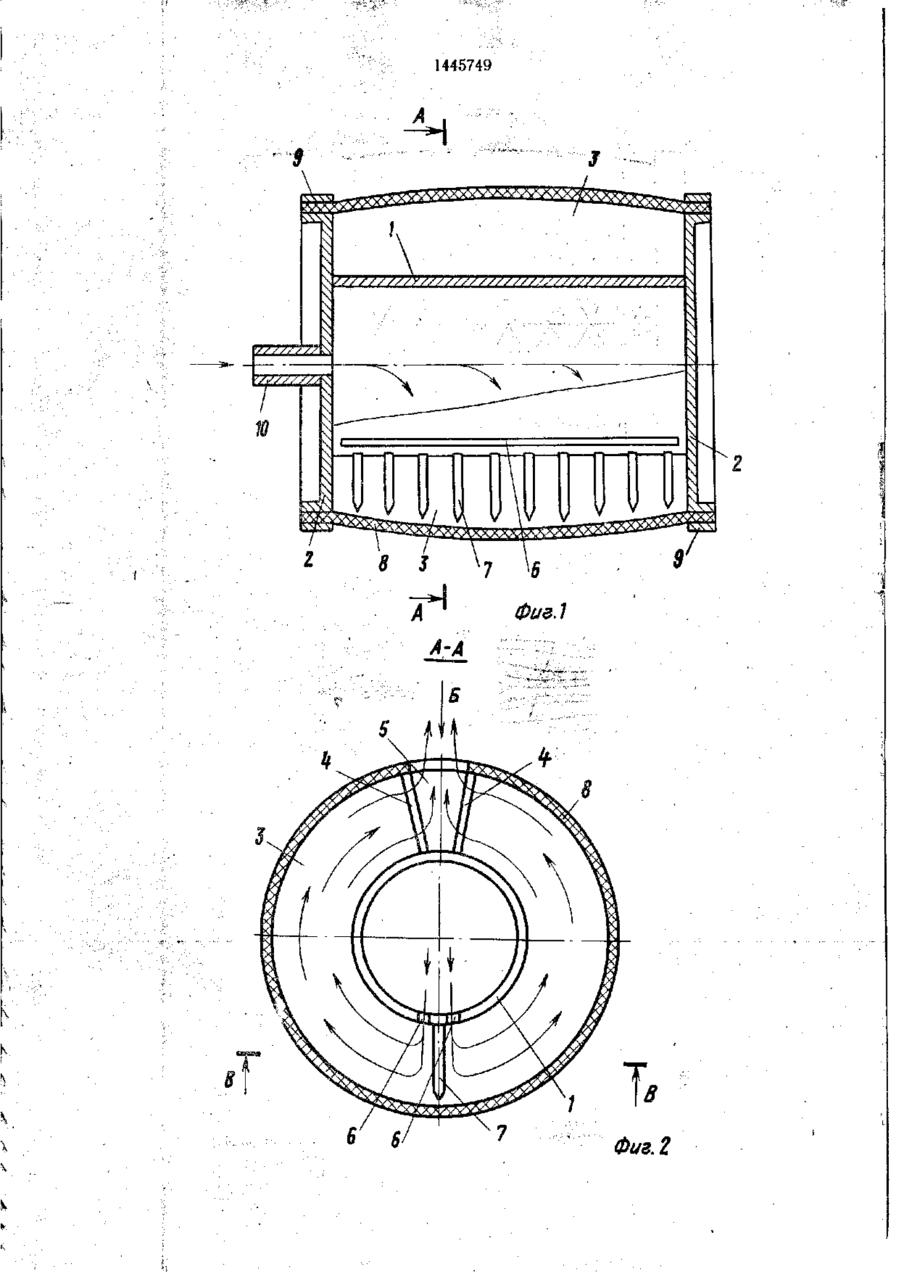

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК „SIL, 1445749 А1 (5D 4 B 0 1 D 1 7 / 0 2 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4292371/31 26 (22) 29.07 87 ' * (43) 23.12.88 Бюл № 47 (71) Севастопольский приборостроительный институт (72) В. Н. Цыбизов, К. П. Давыденко и С. В. Филимонов (53) 628.314 2(088.8) (56) Авторское свидетельство СССР № 1184547, кл. В 01 D 17/02, 1984. (54) КОАЛЕСЦИРУЮЩИЙ ФИЛЬТР (57) Изобретение касается разделения жидкостей с различным удельным весом и может быть использовано для очистки нефтесодержащих сточных вод на водном транспорте. Цель изобретения — повышение эффективности процесса коалесценции. Коа лесцирующий фильтр содержит полый цилиндрический корпус с фланцами, на который послойно навиты олеофильные волокна, образующие коалесцируютий фильтровальный элемент (ФЭ) и обжатые эластичной обечайкой. ФЭ имеет секторный вырез вдоль образующей цилиндрического корпуса. Обрабатываемая эмульсия вводится в цилиндрический корпус, откуда через прорези вдоль образующей подается в ФЭ со стороны, диаметрально противоположной секторному вырезу в ФЭ, через который осуществляется отвод жидкости. В результате движения эмульсии по окружным каналам ФЭ происходит укрупнение капель нефтепродукта в воде, что облегчает последующую обработку жидкости. 4 ил. (Л ь ~> 1445749 1 Изобретение относится к разделению жидУкрупненные капли нефтепродукта н оскостей с различным удельным весом и моветленная вода, выводятся из объема олеофильных волокон фильтроэлемента 3 через жет быть использовано для очистки нефтесекторный вырез 5 и затем могут быть насодержащих сточных вод на водном трансправлены в доочистное устройство, где пропорте. исходит окончательное отделение нефтепроЦель изобретения — повышение эффекдукта от воды. тивности процесса коалесценцин. На фиг. 1 изображен коалесцирующий Способ изготовления предлагаемого фильтра весьма прост и состоит их намотки фильтр, продольный разрез; на фиг. 2 — олеофильного волокна на корпус 1 фильтра, разрез А-А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг 4 — сечение В-В на фиг. 2. 10 разрезания волокон по образующей цилиндра вдоль разрезных пазов 4У обжатия Коалесцирующий фильтр состоит из волокон эластичной обечайкой 8. цилиндрического корпуса (1 с фланцами 2, При этом может быть обеспечена полмежду которыми на корпусе I плотно наная автоматизация процесса изготовления вито олеофильное волокно, образующее фильтровальный элемент 3. На фланцах , - фильтроэлемента. В массовом производстве фильтров 2 имеется по два разрезных паза 4. возможно применение цельнолитой эластичФильтроэлемент 3 имеет секторный вы-, ной обечайки с окном, соответствующим рез 5 между пазами 4 фланцев 2 по всей дливырезу 5. Остроконечная форма направляюне образующей корпуса 1. Цилиндрический щих потока 7 необходима для того, чтобы корпус I выполнен с перфорацией в виде двух прорезей 6, между которыми укреп- 20 волокна при намотке на корпус і соскальлены направляющие 7 потока. Волокна фильзывали по ним, не задерживаясь на тортровального элемента 3 обжаты эластичной цах. обечайкой 8, закрепленной, с помощью хомутов 9 на фланцах 2. Эластичная обеФильтр нечувствителен к механическим чайка 8 имеет вырез, соответствующий примесям. Частицы мехпримесей, попадаювырезу 5 в фильтроэлементе 3. Для ввода щие с разделяемой эмульсией в пороаые разделяемой нефтеводянои эмульсии на фланканалы между уложенными волокнами, це 2 имеется патрубок 10. Края выреза выносятся потоком вследствие того, что обечайки 8 стянуты шнуром И. каналы имеют правильную, нехаотнчную Рядом с направляющими 7 потока в ориентацию и могут расширяться при повыдиаметральнои плоскости в массе волокон ,_ шении перепада давления за счет зытягифильтроэлемента 3 имеются клиновидные вания эластичной обечайки, пустоты 12, образующиеся при намотке Формула изобретения волокон на корпус 1. Коалесцирующий фильтр работает следующим образом. Коалесцнрующий фильтр, включающий Разделяемая нефтеводяная эмульсия , . цилиндрический перфорированный корпус с подается через патрубок 10 в объем корфланцами, фильтровальный элемент, наружпуса 1, а затгм через прорези 6 по клиноную обечайку, отличающийся тем, что, с видным пустотам 12 распределяется равноцелью повышения эффективности процесса мерно по- всему сечению фильтроэлеменга коалесценции, перфорация цилиндричес3. Далее нефтеводяная эмульсия движется кого корпуса выполнена в виде двух пропо поровым каналам между олеофильньши 40 резей вдоль образующей цилиндра, фильтроволокнами, обжатыми эластичной обечайкой валыши элемент образован послойно нави8, где и происходит процесс коалесцентым на цилиндрический корпус олеофильныад ции. При этом, благодаря укладке волокон волокном, при этом в фильтровальном элепо окружностям, возникает дополнительное менте вдоль образующей корпуса имеется радиальное усилие, прижимающее частицы вырез со стороны, противоположной перфонефтепродукта к менее удаленным от оси рации цили *дрнческого корпуса, а наружная корпуса стенкам поровых каналов, что спообечайка выполнена из эластичного материсобствует при определенных скоростях поала с вырезом, расположенным со стороны тока, повышению эффективности процесса секторного выреза фильтровального эле коалесценции. мента. 1445749 в в 1445749 Вид 6 11 9 Я * Я Я / Л Л ft фиг А Составитель Н Родкнна Техред И Верес Корректор М Шароши Тираж 642 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4 Редактор И Горная Заказ 6533/10
