Пристрій для відкачування повітря і засипки наповнювача для посадкових охоронних кріплень

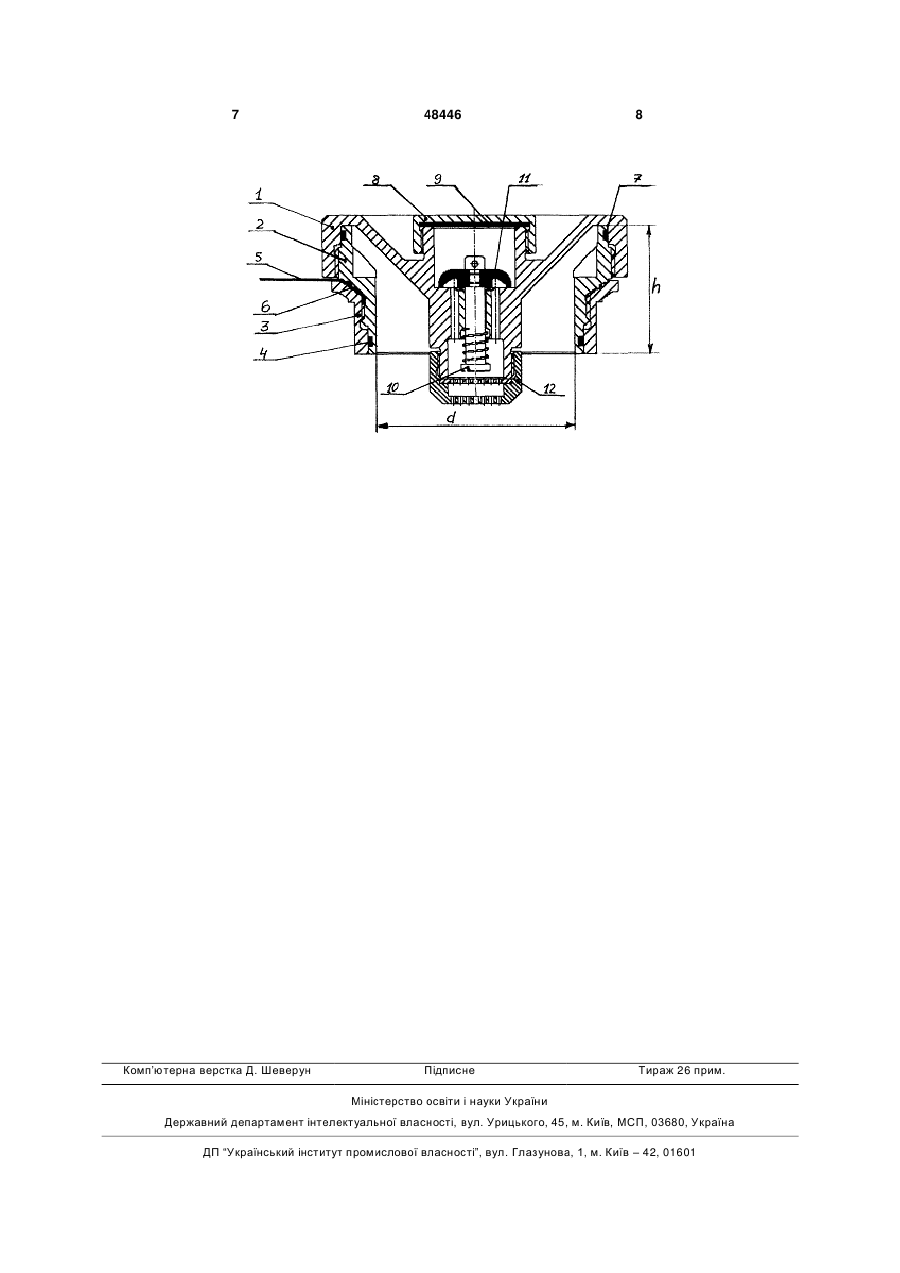

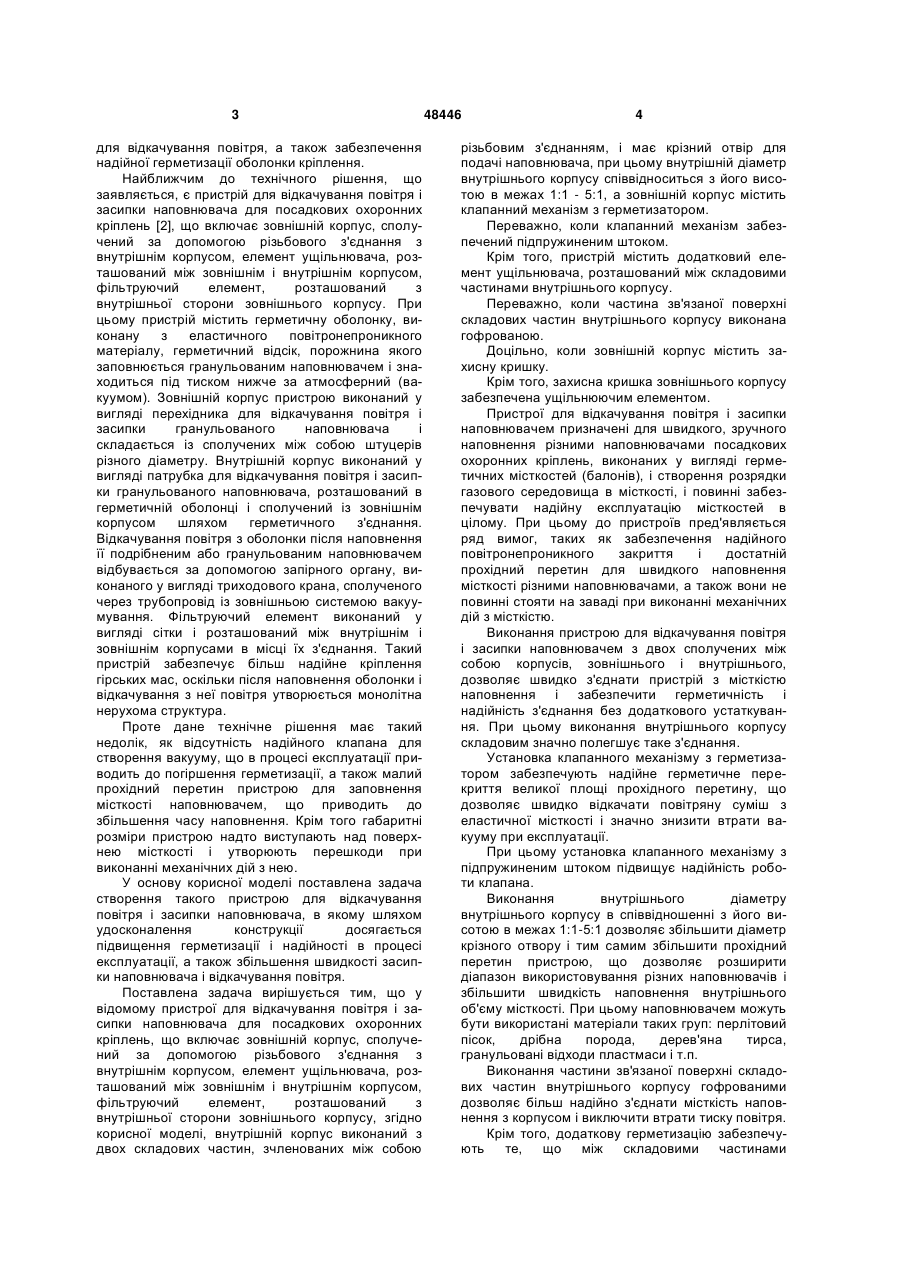

1. Пристрій для відкачування повітря і засипки наповнювача для посадкових охоронних кріплень, що містить зовнішній корпус, сполучений за допомогою різьбового з'єднання з внутрішнім корпусом, елемент ущільнювача, розташований між зовнішнім і внутрішнім корпусом, фільтруючий елемент, розташований з внутрішньої сторони зовнішнього корпусу, який відрізняється тим, що внутрішній корпус виконаний з двох складових частин, зчленованих між собою різьбовим з'єднанням, і має крізний отвір для подачі наповнювача, при цьому внутрішній діаметр внутрішнього корпусу співвід 3 для відкачування повітря, а також забезпечення надійної герметизації оболонки кріплення. Найближчим до технічного рішення, що заявляється, є пристрій для відкачування повітря і засипки наповнювача для посадкових охоронних кріплень [2], що включає зовнішній корпус, сполучений за допомогою різьбового з'єднання з внутрішнім корпусом, елемент ущільнювача, розташований між зовнішнім і внутрішнім корпусом, фільтруючий елемент, розташований з внутрішньої сторони зовнішнього корпусу. При цьому пристрій містить герметичну оболонку, виконану з еластичного повітронепроникного матеріалу, герметичний відсік, порожнина якого заповнюється гранульованим наповнювачем і знаходиться під тиском нижче за атмосферний (вакуумом). Зовнішній корпус пристрою виконаний у вигляді перехідника для відкачування повітря і засипки гранульованого наповнювача і складається із сполучених між собою штуцерів різного діаметру. Внутрішній корпус виконаний у вигляді патрубка для відкачування повітря і засипки гранульованого наповнювача, розташований в герметичній оболонці і сполучений із зовнішнім корпусом шляхом герметичного з'єднання. Відкачування повітря з оболонки після наповнення її подрібненим або гранульованим наповнювачем відбувається за допомогою запірного органу, виконаного у вигляді триходового крана, сполученого через трубопровід із зовнішньою системою вакуумування. Фільтруючий елемент виконаний у вигляді сітки і розташований між внутрішнім і зовнішнім корпусами в місці їх з'єднання. Такий пристрій забезпечує більш надійне кріплення гірських мас, оскільки після наповнення оболонки і відкачування з неї повітря утворюється монолітна нерухома структура. Проте дане технічне рішення має такий недолік, як відсутність надійного клапана для створення вакууму, що в процесі експлуатації приводить до погіршення герметизації, а також малий прохідний перетин пристрою для заповнення місткості наповнювачем, що приводить до збільшення часу наповнення. Крім того габаритні розміри пристрою надто виступають над поверхнею місткості і утворюють перешкоди при виконанні механічних дій з нею. У основу корисної моделі поставлена задача створення такого пристрою для відкачування повітря і засипки наповнювача, в якому шляхом удосконалення конструкції досягається підвищення герметизації і надійності в процесі експлуатації, а також збільшення швидкості засипки наповнювача і відкачування повітря. Поставлена задача вирішується тим, що у відомому пристрої для відкачування повітря і засипки наповнювача для посадкових охоронних кріплень, що включає зовнішній корпус, сполучений за допомогою різьбового з'єднання з внутрішнім корпусом, елемент ущільнювача, розташований між зовнішнім і внутрішнім корпусом, фільтруючий елемент, розташований з внутрішньої сторони зовнішнього корпусу, згідно корисної моделі, внутрішній корпус виконаний з двох складових частин, зчленованих між собою 48446 4 різьбовим з'єднанням, і має крізний отвір для подачі наповнювача, при цьому внутрішній діаметр внутрішнього корпусу співвідноситься з його висотою в межах 1:1 - 5:1, а зовнішній корпус містить клапанний механізм з герметизатором. Переважно, коли клапанний механізм забезпечений підпружиненим штоком. Крім того, пристрій містить додатковий елемент ущільнювача, розташований між складовими частинами внутрішнього корпусу. Переважно, коли частина зв'язаної поверхні складових частин внутрішнього корпусу виконана гофрованою. Доцільно, коли зовнішній корпус містить захисну кришку. Крім того, захисна кришка зовнішнього корпусу забезпечена ущільнюючим елементом. Пристрої для відкачування повітря і засипки наповнювачем призначені для швидкого, зручного наповнення різними наповнювачами посадкових охоронних кріплень, виконаних у вигляді герметичних місткостей (балонів), і створення розрядки газового середовища в місткості, і повинні забезпечувати надійну експлуатацію місткостей в цілому. При цьому до пристроїв пред'являється ряд вимог, таких як забезпечення надійного повітронепроникного закриття і достатній прохідний перетин для швидкого наповнення місткості різними наповнювачами, а також вони не повинні стояти на заваді при виконанні механічних дій з місткістю. Виконання пристрою для відкачування повітря і засипки наповнювачем з двох сполучених між собою корпусів, зовнішнього і внутрішнього, дозволяє швидко з'єднати пристрій з місткістю наповнення і забезпечити герметичність і надійність з'єднання без додаткового устаткування. При цьому виконання внутрішнього корпусу складовим значно полегшує таке з'єднання. Установка клапанного механізму з герметизатором забезпечують надійне герметичне перекриття великої площі прохідного перетину, що дозволяє швидко відкачати повітряну суміш з еластичної місткості і значно знизити втрати вакууму при експлуатації. При цьому установка клапанного механізму з підпружиненим штоком підвищує надійність роботи клапана. Виконання внутрішнього діаметру внутрішнього корпусу в співвідношенні з його висотою в межах 1:1-5:1 дозволяє збільшити діаметр крізного отвору і тим самим збільшити прохідний перетин пристрою, що дозволяє розширити діапазон використовування різних наповнювачів і збільшити швидкість наповнення внутрішнього об'єму місткості. При цьому наповнювачем можуть бути використані матеріали таких груп: перлітовий пісок, дрібна порода, дерев'яна тирса, гранульовані відходи пластмаси і т.п. Виконання частини зв'язаної поверхні складових частин внутрішнього корпусу гофрованими дозволяє більш надійно з'єднати місткість наповнення з корпусом і виключити втрати тиску повітря. Крім того, додаткову герметизацію забезпечують те, що між складовими частинами 5 внутрішнього корпусу розташований додатковий елемент ущільнювача. Установка захисної кришки, забезпеченої ущільнюючим елементом, дозволяє створити додаткове ущільненням по торцю корпусу, що приводить не тільки до зменшення втрат вакууму в місткості, але і підвищує безпеку експлуатації за рахунок додаткової герметизації. Слід зазначити, що габаритні розміри пристрою не є перешкодою при виконанні механічних дій з місткістю, оскільки над поверхнею місткості виступає тільки невелика частина зовнішнього корпусу. Суть корисної моделі пояснюється на фіг., де наданий подовжній розріз пристрою для відкачування повітря і засипки наповнювача для посадкових охоронних кріплень. Пристрій призначений для наповнення місткості подрібнений або гранульованим матеріалом з подальшим створенням вакууму в місткості і складається із зовнішнього корпусу (1) і внутрішнього корпусу, що складається з двох складових частин, а саме частини (2) і частини (3), що розташовані співісно і зчленовані між собою різьбовим з'єднанням, і має крізний отвір для подачі наповнювача, при цьому внутрішній діаметр внутрішнього корпусу співвідноситься з його висотою в межах 1:1-5:1, а також додаткового елементу ущільнювача (4), розташованого між складовими частинами (2) і (3) внутрішнього корпусу. При цьому відбувається герметизація між внутрішнім корпусом і еластичними стінками місткості (5) за рахунок гофрованої частини (6) зв'язаних поверхонь складових частин внутрішнього корпусу, а також за рахунок додаткового елементу ущільнювача (4). Зовнішній корпус (1) за допомогою різьбового з'єднання кріпитися до частини (2) внутрішнього корпусу і герметизується за допомогою елементу (7) ущільнювача, при цьому вихідний отвір закривається кришкою (8) з герметичним ущільнюючим елементом (9). Усередині зовнішнього корпусу (1) вбудований клапанний механізм, що складається з підпружиненого штока (10) і еластичного герметизатора (11). З внутрішньої частини клапанний механізм закритий знімним фільтром (12), який запобігає попаданню сторонніх елементів у всередину корпусу клапана. 48446 6 При цьому знімний фільтр (12) має конструкцію, яка дозволяє провести його швидку і зручну, без вживання інструменту, заміну. Кришка (8) має герметичний ущільнюючий елемент (9), який еластичне притискається і створює герметичний затвор, при цьому кришка (8) у відкритому поляганні може утримуватися на зовнішній частині корпусу (1) за допомогою фіксуючого кільця (не показано). Всі частини пристрою виготов пені з корозієстійких матеріалів, мають оптимальні геометричні розміри, що дозволяють використовувати різні види наповнювача, що дозволяє швидко наповнити або звільнити місткість. Пристрій працює таким чином. Пристрій з еластичною місткістю (5) встановлюють в заданому місці. З пристрою скручують зовнішній корпус (1), потім в еластичну місткість (5) через крізний отвір внутрішнього корпусу (2), внутрішній діаметр якого співвідноситься з його висотою в межах 1:1 - 5:1, подають наповнювача. Після заповнення місткості (5) наповнювачем на внутрішній корпус (2) накручують зовнішній корпус (1) з клапанним механізмом, внутрішня частина якого закрита знімним фільтром (12). До клапанного механізму підключають вакуумну систему і відкачують повітря. Від'єднують вакуумну систему і закривають корпус (1) захисною кришкою (8) з герметичним ущільнюючим елементом (9). У результаті цього еластична місткість посадочного охоронного кріплення швидко заповнюється наповнювачем і надійно герметизується після швидкого відкачування повітря, утворюючи монолітну нерухому структуру, що забезпечує надійне кріплення гірського масиву. Таким чином, корисна модель пристрою для відкачування повітря і засипки наповнювача для посадкових охоронних кріплень, що заявляється, дозволяє забезпечити герметичність, надійність, довговічність і зручність в процесі експлуатації, а також збільшити швидкості засипки наповнювача і відкачування повітря. Джерела інформації: 1. Патент України на винахід №6780, СІ, МКП6 E21D15/48, E21D23/04, опуб.29.12.1994. 2.Патент України на корисну модель №47042, МКП6; Е21D11/00, Е2 ID 15/00 опуб.11.01.2010. 7 Комп’ютерна верстка Д. Шеверун 48446 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
