М-р-а-енергоколона

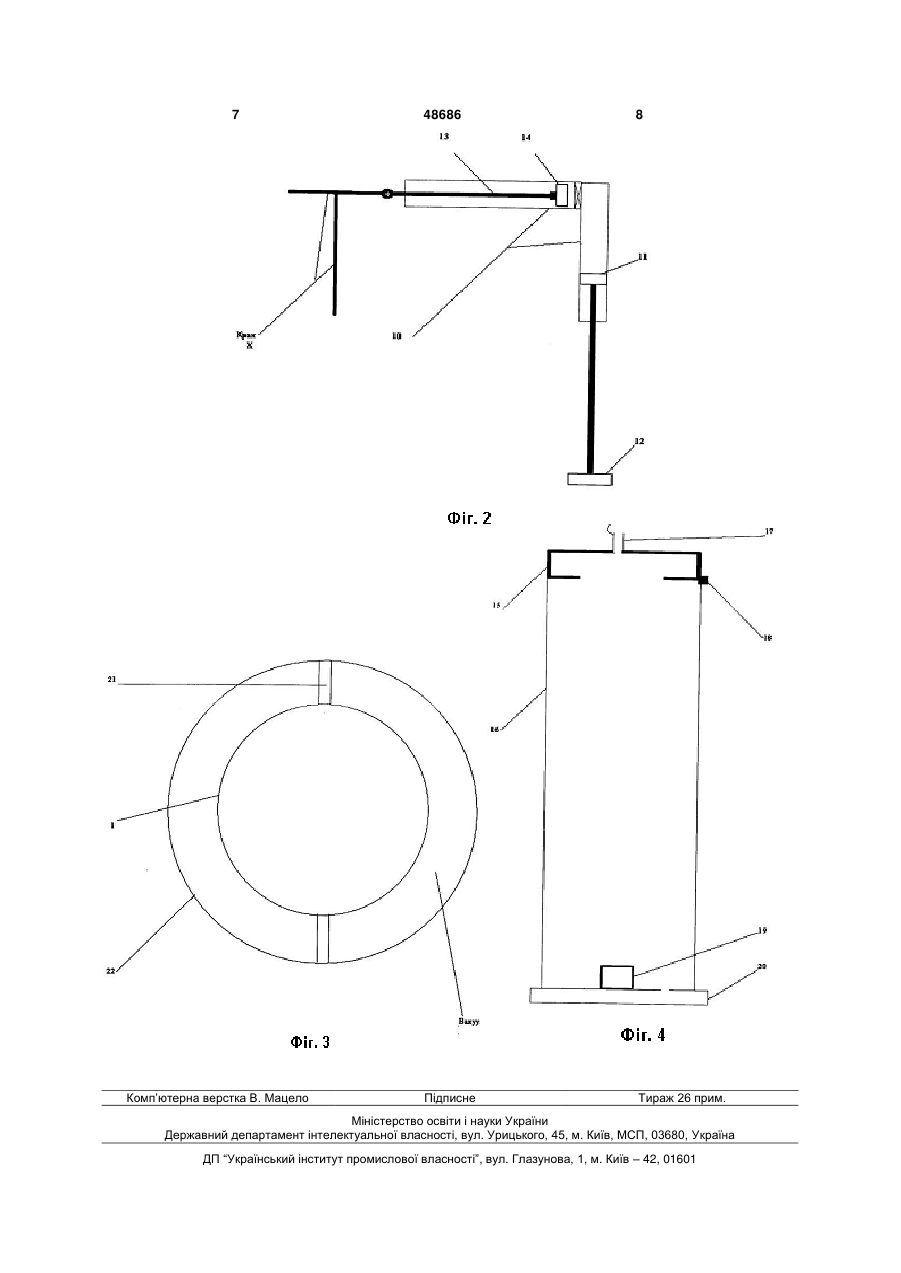

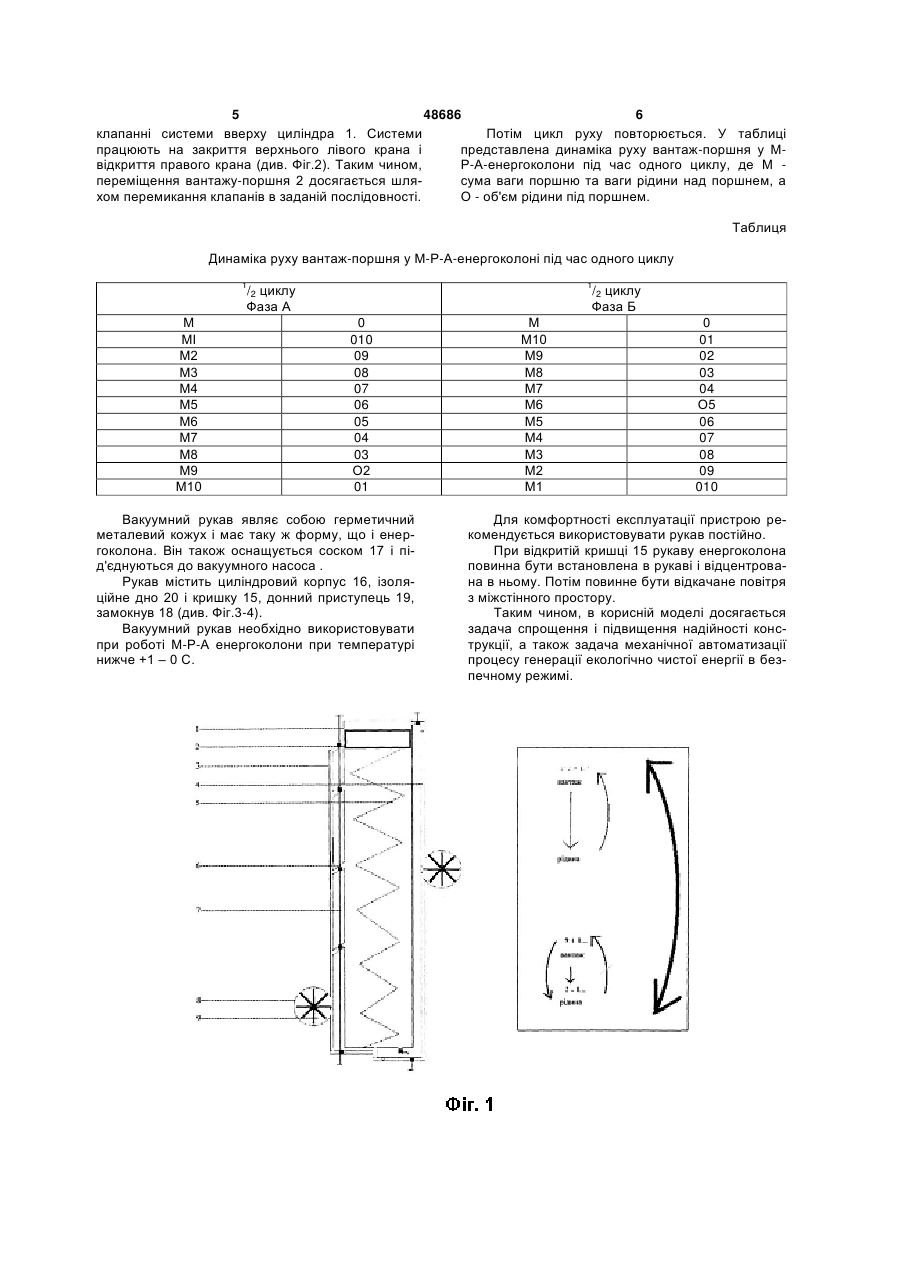

1. М-Р-А-енергоколона, що складається з корпусу, виконаного у вигляді циліндра, заповненого водою, яка відрізняється тим, що циліндр являє собою обладнаний трубчастою системою герметичний резервуар, усередині якого з можливістю обертання закріплені колеса з лопатями, а також вантаж-поршень, сполучений з циліндровою пружиною, і автоматична система клапанів. 3 48686 4 Ще одним недоліком прототипу є неможлиНа фігурі 1 показана схема М-Р-А - енергоковість автоматизації процесу застосування вибухолони в подовжньому розрізі. вих речовин для утворення вибухової хвилі, що На фігурі 2 показана автоматична система робить його незручним і небезпечним для приватклапанів в подовжньому розрізі з шарнірним кріпного використання, можливе використання морсьленням до крана X. кої води при роботі зимою. На фігурі 3 показано зіткнення герметичного У основу корисної моделі поставлена задача кожуха - рукава з корпусом колони в поперечному спрощення і підвищення надійності конструкції, а розрізі. також задача механічної автоматизації процесу На фігурі 4 показане схематичне зображення генерації екологічно чистої енергії в безпечному герметичного кожуха - рукава в подовжньому розрежимі. різі. М-Р-А-енергоколона складається з корпусу, Пристрій складається з герметичного циліндра виконаного у вигляді циліндра, заповненого во1, усередині якого з можливістю вертикального дою. Відповідно до корисної моделі, циліндр являє переміщення розташований вантаж-поршень 2. собою обладнаний трубчастою системою герметиЦиліндр 1 виконаний металевим або пластиковим і чний резервуар, усередині якого з можливістю обладнаний трубчастою системою 3 з лопатевою обертання закріплені колеса з лопатями і вантажпередачею енергії, а також автоматичною систепоршень, сполучений з циліндровою пружиною, а мою клапанів, вакуумним кожухом-рукавом. Вантакож автоматична система клапанів. таж-поршень 4 закріплений на циліндровій пружині У одному з варіантів корисної моделі вантаж5 (див. Фіг.1 - Фіг.4). поршень закріплений на циліндровій пружині з Пристрій працює таким чином. можливістю підняття в початкове, верхнє, полоЕксплуатація приладу починається із заповження від її стиснення при опусканні вантажунення циліндра 1 водою через заправний патрупоршня, а автоматична система клапанів виконана бок, що знаходиться на дні установки (заводнюз можливістю додаткового подолання гравітації вання циліндра проводиться при закритих при послідовному їх спрацьовуванні. клапанах і кранах). Після заводнювання система Згідно із ще одним варіантом пристрою, циавтоматично вводиться в експлуатацію шляхом дії ліндр розміщений в герметичному кожусі-рукаві, вантажу-поршня 2 на гідравлічну систему клапанів причому в просторі між його стінками і зовнішньою або ручного відкриття верхнього крана, розташоповерхнею циліндра створений вакуум. ваного на правій гідромагістральній трубі 4. Права У корисній моделі досягається задача спрогідромагістраль 4 також має нижній кран ручного щення і підвищення надійності конструкції і, як або аварійного контролю роботи колони. Далі віднаслідок, спрощення введення пристрою в експлубувається природне витіснення води з циліндра 1 атацію за рахунок того, що циліндр виконаний у під ваговою дією вантажу-поршня 2. Витікаючи з вигляді герметичного резервуару, обладнаного циліндра 1, рідина через праву магістраль 4, поттрубчастою системою, а також завдяки наявності рапляє у верхню частину циліндра 1, доповнюючи колес із лопатями і розташованого усередині цилівагове зусилля поршня 2 і впливає на пружину 5, ндру вантажу-поршня, сполученого з циліндровою стискаючи її у міру циркуляції води (див. Фіг.1). пружиною, автоматичної системи клапанів. М-Р-АПри перетіканні рідина обертає турбоколесо 8 енергоколона відрізняється наявністю вакуумного шляхом тиску на лопаті 9, приводячи в рух вісь, антиморозного кожуха-рукава. З його допомогою сполучену з електрогенеруючим агрегатом. Рідизабезпечується рідка фаза робочої води в низькона, що поступає у верхню частину циліндра 1, постемпературному середовищі. тупово збільшує простір над поршнем 2. Тиск води У корисній моделі також досягається задача внизу, під вантажем-поршнем 2, збільшується за механічної автоматизації процесу генерації еколорахунок зменшення простору під ним. Пропорційно гічно чистої енергії в безпечному режимі завдяки також росте частота обертання турбоколеса пратому, що вантаж-поршень закріплений на циліндвої магістралі 4. Після повного стиснення пружини ровій пружині з можливістю підняття в початкове, 5, вантаж опускається на дно циліндра 1, чинячи верхнє, положення від її стиснення при опусканні тиск на поршень 12 поршневої шатунової клапанвантажу-поршня. Автоматична система клапанів ної системи. Далі рухаючись по Г-подібному корвиконана з можливістю додаткового подолання пусу клапанної системи, поршень 11 стискає масгравітації при послідовному їх спрацьовуванні. ло в циліндрі 10 (див. Фіг.2). Потім відкривається Трубчаста система має патрубки з вигинами для клапан тиску, і рідина діє на поршень 14, що має природного стоку води. Це сприяє і стимулює підшарнірне з'єднання з штоком 13 і, як результат, з няття вантажу-поршня. Трубчаста система також краном 7, що знаходиться в нижній частині лівої має загальний вентиль, що контролює стік води. магістралі. Завдяки шарніру на вузлі кріплення з Тобто пристрій виконаний із можливістю самоконкраном, останній відкривається шляхом повороту тролю, відсутня необхідність внутрішніх вибухів. його хрестоподібної головки. Далі відбувається Позитивною особливістю корисної моделі є те, відкриття - поворот заслінок 6, що знаходяться в що пристрій, що заявляється, придатний для притрубах. Наслідком цієї дії відбувається злив води в ватного і промислового використання незалежного ліву магістраль, що спричиняє обертання лівого Твід природних ресурсів (відсутність необхідності колеса. При цьому відбувається пофазове відновпритоку вод) лення пружини 5, чим викликано підняття вантажуКорисна модель пояснюється наступними поршня 2. Вода поступає знов під вантаж-поршень схемами. 2. Коли він досяг верхньої фази, майже весь циліндр заводнений. Вантаж-поршень 2 тисне на дві 5 48686 6 клапанні системи вверху циліндра 1. Системи Потім цикл руху повторюється. У таблиці працюють на закриття верхнього лівого крана і представлена динаміка руху вантаж-поршня у Мвідкриття правого крана (див. Фіг.2). Таким чином, Р-А-енергоколони під час одного циклу, де М переміщення вантажу-поршня 2 досягається шлясума ваги поршню та ваги рідини над поршнем, а хом перемикання клапанів в заданій послідовності. О - об'єм рідини під поршнем. Таблиця Динаміка руху вантаж-поршня у М-Р-А-енергоколоні під час одного циклу 1 1 /2 циклу Фаза А М МІ М2 М3 М4 М5 М6 М7 М8 М9 М10 /2 циклу Фаза Б 0 010 09 08 07 06 05 04 03 О2 01 Вакуумний рукав являє собою герметичний металевий кожух і має таку ж форму, що і енергоколона. Він також оснащується соском 17 і під'єднуються до вакуумного насоса . Рукав містить циліндровий корпус 16, ізоляційне дно 20 і кришку 15, донний приступець 19, замокнув 18 (див. Фіг.3-4). Вакуумний рукав необхідно використовувати при роботі М-Р-А енергоколони при температурі нижче +1 – 0 С. М М10 М9 М8 М7 М6 М5 М4 М3 М2 М1 0 01 02 03 04 О5 06 07 08 09 010 Для комфортності експлуатації пристрою рекомендується використовувати рукав постійно. При відкритій кришці 15 рукаву енергоколона повинна бути встановлена в рукаві і відцентрована в ньому. Потім повинне бути відкачане повітря з міжстінного простору. Таким чином, в корисній моделі досягається задача спрощення і підвищення надійності конструкції, а також задача механічної автоматизації процесу генерації екологічно чистої енергії в безпечному режимі. 7 Комп’ютерна верстка В. Мацело 48686 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
