Лісосадильна машина

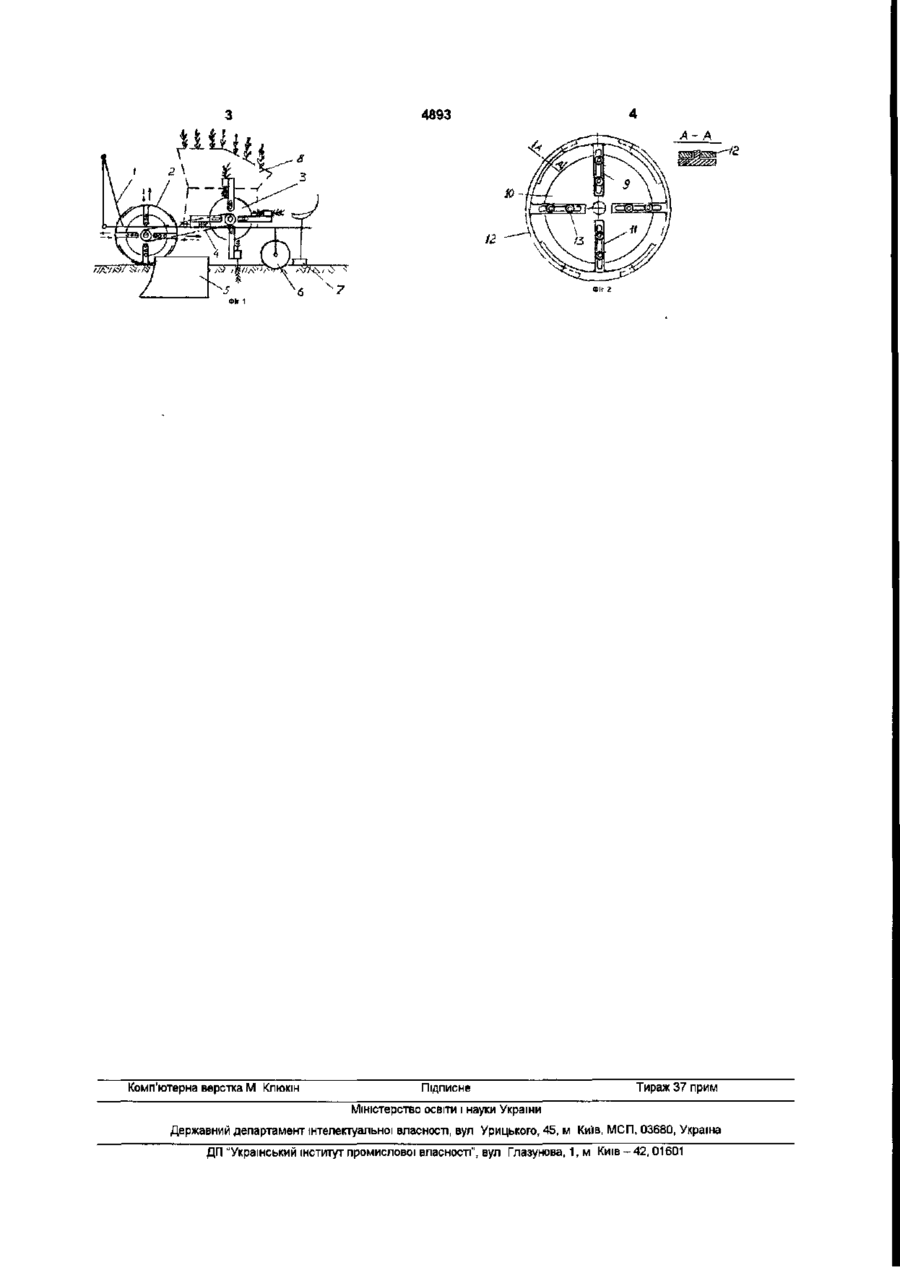

Лісосадильна машина, що містить раму, два опорно-привідні колеса, садильний апарат, механізм приводу садильного апарата, сошник, закотковуючі котки, загортач і бункер для СІЯНЦІВ, яка відрізняється тим, що опорно-привідні колеса виконані зі змінним діаметром у вигляді фланця із закріпленими на ньому за допомогою спиць із прорізами розсувними секціями обода Корисна модель відноситься до лісового машинобудування, зокрема до лісосадільних машин, які призначені для садіння СІЯНЦІВ І саджанців хвойних і листяних порід на оброблених і необроблених землях Для механізації садіння лісових СІЯНЦІВ І саджанців ВІДОМІ різні лісосадільні машини, які складаються з рами, ходових опорних коліс, передаточного механізму, садильного апарата, сошника котків, загортувача бункера для саджанців (патенти Російської Федерати №2004106, 2054235, 1738124, А 01 С 11/02) Також ВІДОМІ машини СЛН-1, ССН-1 (Зима И М Малюгин Т Т Механизация лесохозяйствених робот Изд 3-е, М "Лесная промишленность" 1976 - стр. 136) які складаються з рами, двох опорно - приводних коліс, садильного апарату, механізму приводу садильного апарату сошника, примотуючих котків, загортача, ящика для сіянців Недоліком машини є те, що для зміни кроку садіння потрібно змінювати передаточне відношення проводного механізму, шляхом встановлення зірочок різних параметрів або встановлення різної КІЛЬКОСТІ захватів садильного механізму Це пов'язано зі значними витратами часу, ускладнює конструкцію приводного і садильного механізму, не дає змогу плавної зміни кроку садіння Корисною моделлю ставиться завдання спрощення конструкції, зменшення металоємкості і трудоємності обслуговування машини при встановлені різних кроків садіння СІЯНЦІВ або саджанців Поставлене завдання вирішуються тим, що у лісосадильній машині, що містить раму, два опрно-приводщ колеса, садильний апарат, механізм приводу садильного апарату, сошник, закотковуючі котки, загортач, і бункер для СІЯНЦІВ, ЗГІДНО винаходу опорно - приводні колеса виконані зі змінним діаметром у вигляді фланця із закріпленими на ньому за допомогою спиць з прорізами розсувними секціями обода На фіг 1 показана загальна схема лісосадільної машини, на фіг 2 схема опорноприводного колеса, на фіг 3 розріз обода по А-А Лісосадильна машина містить раму 1, два опорно-приводні колеса 2 зі змінним діаметром, садильного апарата 3, механізму приводу садильного апарату 4, сошника 5, закотковуючих котків 6, загортувача 7, ящика для СІЯНЦІВ 8 Опорноприводне колесо (фіг 2) складається з фланця 10, на якому закріплені розсувні секції 12 обода Кріплення секції 12 до фланця 10 здійснюється за допомогою болтів або шпильок 13 і спиць 11 з прорізами 9 СО О) 00 КІЛЬКІСТЬ СПИЦЬ 11 і радіус секцій обода 12 підбирається в залежності від інших параметрів конструкції машини Встановлення різних кроків садіння здійснюється шляхом зміни діаметра приводних коліс 2 тим чи іншим способом, наприклад (фіг 2) пересуванням спиць 11 секцій ободу 12 по прорізям 9 вверх, або вниз з наступним їх фіксуванням болтами 13 в необхідному положенні Винахід дає змогу спростити конструкцію машини, зменшити металомісткість і трудомісткість обслуговування, без обмежень і плавно здійснювати встановлення кроку садіння СП 4893 А~А Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42,01601
