Датчик аварійних режимів роботи n-фільтрів-17

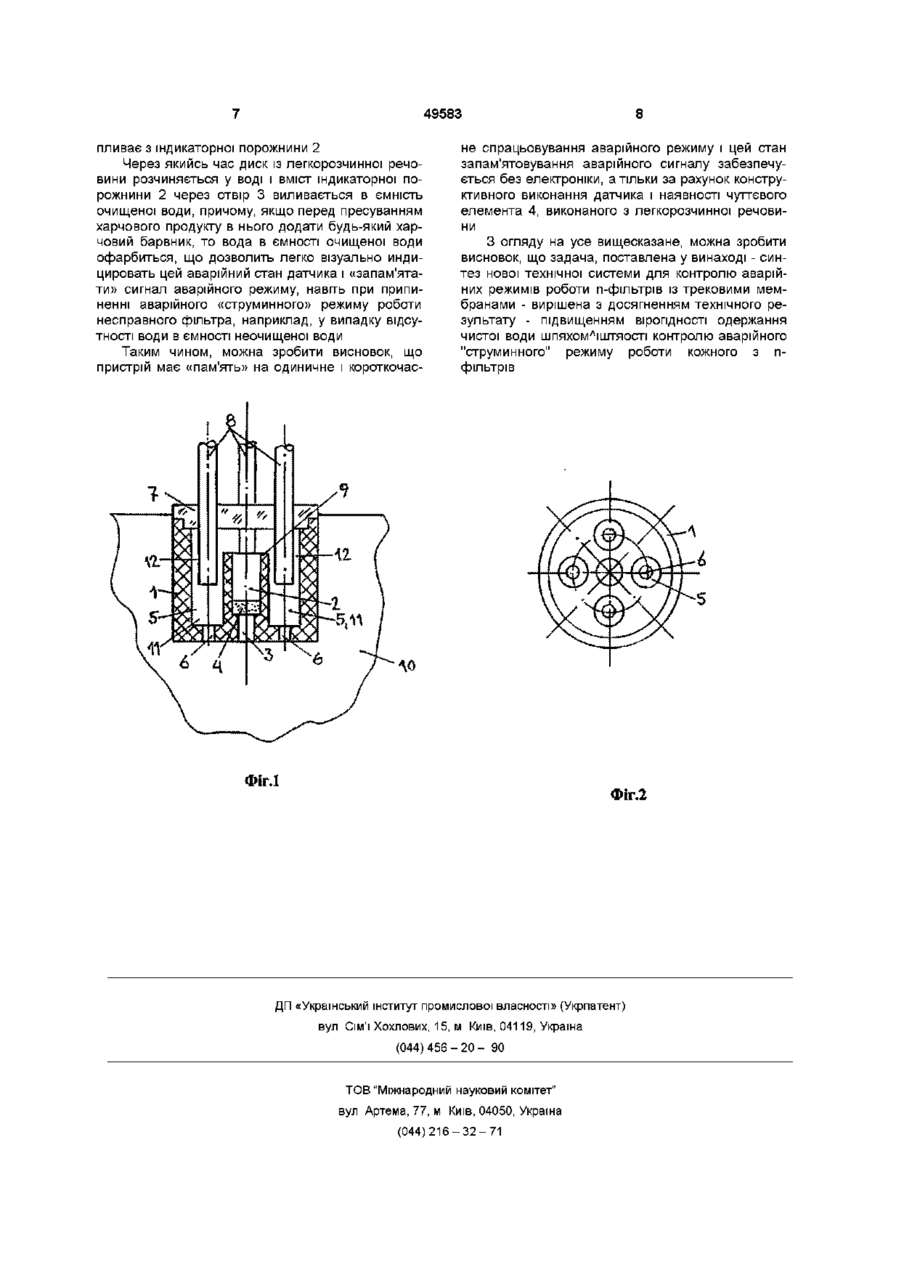

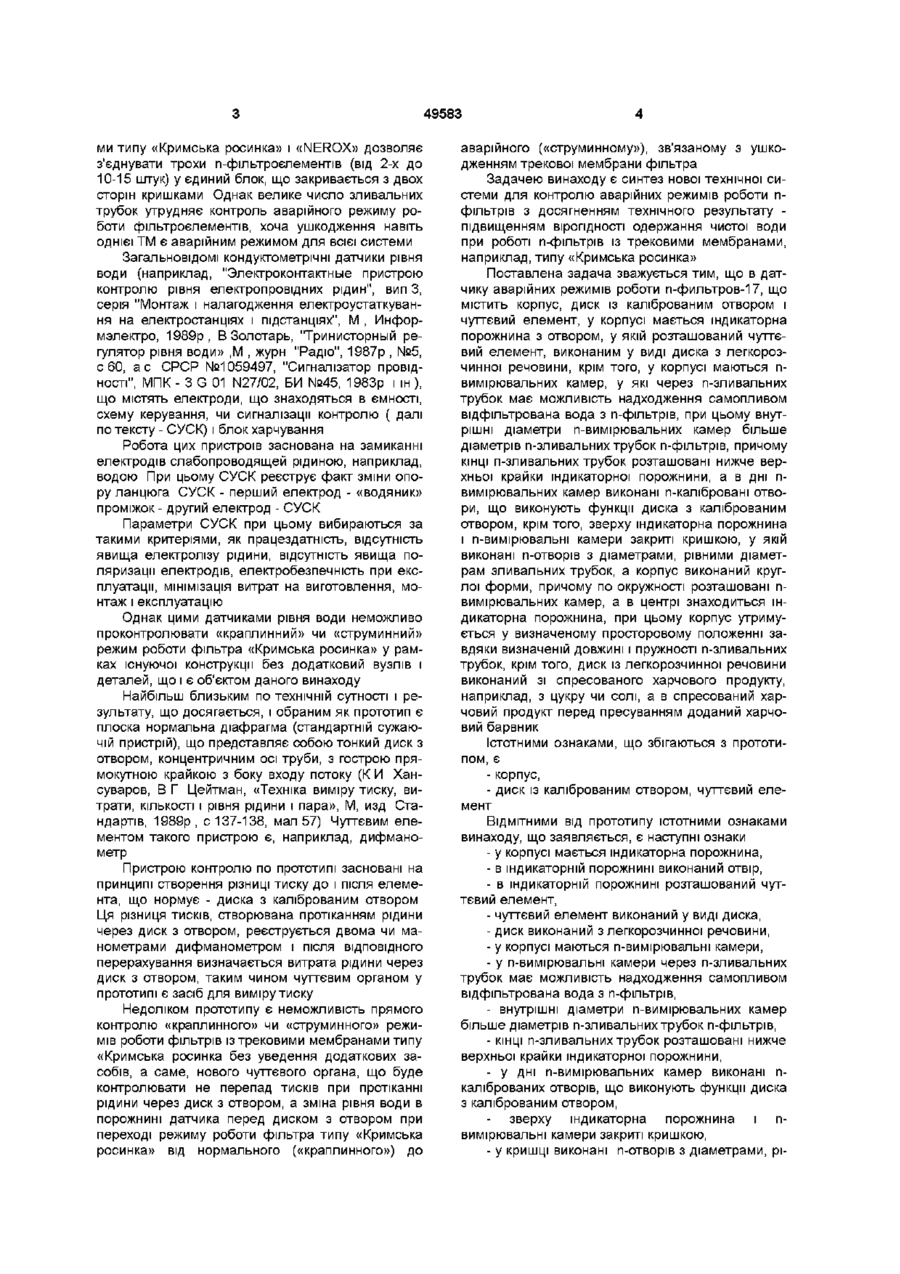

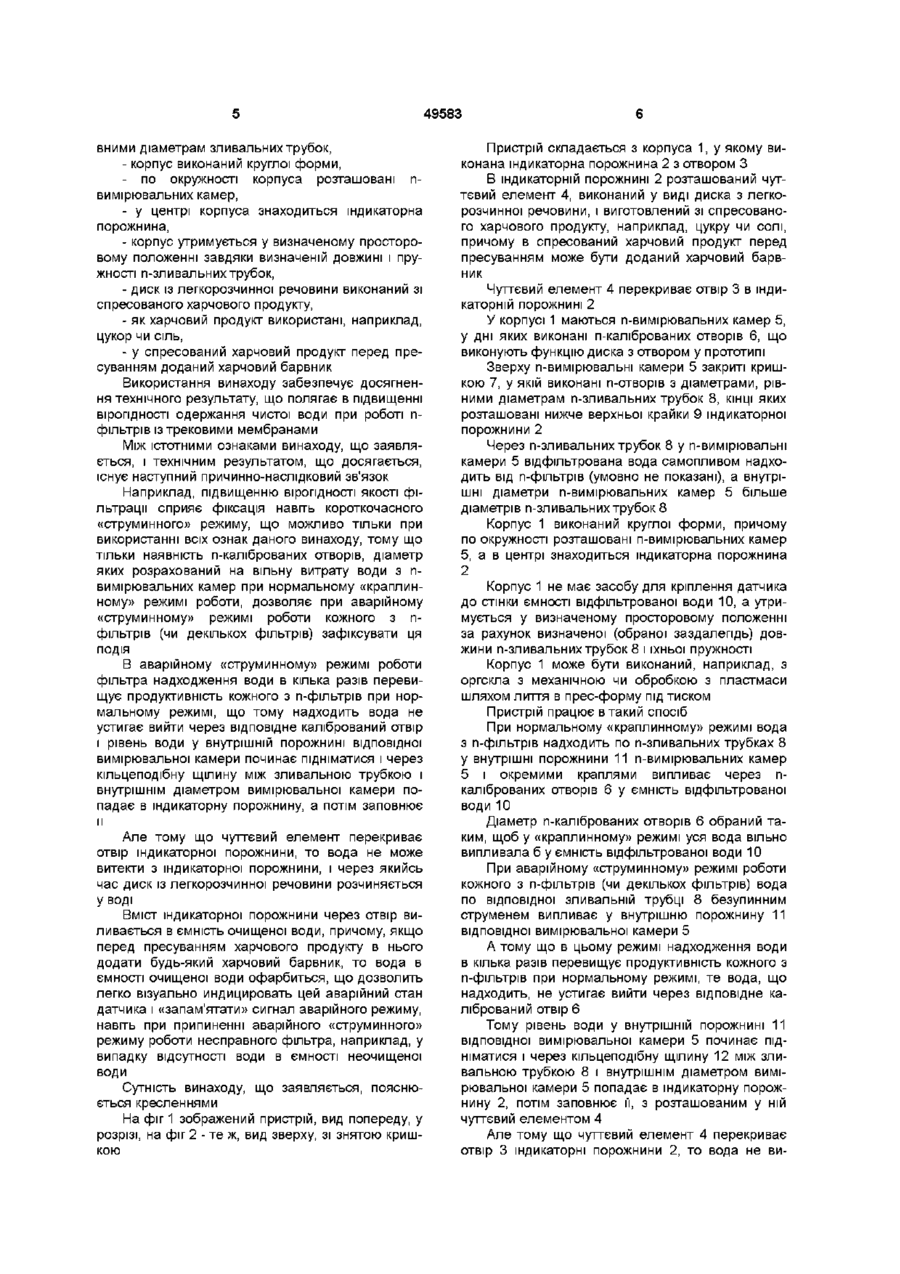

1 Датчик аварійних режимів роботи п фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що в корпусі є індикаторна порожнина з отвором, у якій розташований чутливий елемент, виконаний у вигляді диска з легкорозчинної речовини, крім того, у корпусі міститься п вимірювальних камер, у які через п зливальних трубок має можливість надходження самопливом відфільтрована вода з п фільтрів, при цьому внутрішні діаметри п вимірювальних камер більше діаметрів п зливальних трубок п фільтрів, причому КІНЦІ п зливальних трубок розташовані нижче верхньої крайки індикаторної порожнини, а в дні п вимірювальних камер виконані п калібровані отвори, що виконують функції диска з каліброваним отвором, крім того, зверху індикаторна порожнина і п вимірювальні камери закриті кришкою, у якій виконані п отворів з діаметрами, рівними діаметрам зливальних трубок, а корпус виконаний круглої форми, причому по окружності розташовані п вимірювальних камер, а в центрі знаходиться індикаторна порожнина, при цьому корпус утримується у визначеному просторовому положенні завдяки визначеній довжині і пружності п зливальних трубок 2 Датчик аварійних режимів роботи п фільтрів по п 1, який відрізняється тим, що диск із легкорозчинної речовини виконаний зі спресованого харчового продукту, наприклад з цукру чи солі 3 Датчик аварійних режимів роботи п фільтрів по пп 1 і 2, який відрізняється тим, що в спресований харчовий продукт перед пресуванням доданий харчовий барвник СО 00 Ю Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубц, безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембрана 49583 ми типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи n-фільтроєлементів (від 2-Х ДО 10-15 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє контроль аварійного режиму роботи фільтроєлементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи Загальновідомі кондуктометрічні датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип З, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989р, В Золотарь, "Тринисторный регулятор рівня води» ,М , журн "Радіо", 1987р , №5, с 60, ас СРСР №1059497, "Сигналізатор провідності", МПК - З G 01 N27/02, БИ №45, 1983р і ш ), що містять електроди, що знаходяться в ємності, схему керування, чи сигналізації контролю ( далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній сужаючій пристрій), що представляє собою тонкий диск з отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку (К И Хансуваров, В Г Цейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ і рівня рідини і пара», М, изд Стандартів, 1989р , с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрою контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійних режимів роботи пфільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі n-фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику аварійних режимів роботи п-фильтров-17, що містить корпус, диск із каліброваним отвором і чуттєвий елемент, у корпусі мається індикаторна порожнина з отвором, у якій розташований чуттєвий елемент, виконаним у виді диска з легкорозчинної речовини, крім того, у корпусі маються пвимірювальних камер, у які через п-зливальних трубок має можливість надходження самопливом відфільтрована вода з n-фільтрів, при цьому внутрішні діаметри n-вимірювальних камер більше діаметрів п-зливальних трубок п-фільтрів, причому КІНЦІ п-зливальних трубок розташовані нижче верхньої крайки індикаторної порожнини, а в дні пвимірювальних камер виконані п-калібровані отвори, що виконують функції диска з каліброваним отвором, крім того, зверху індикаторна порожнина і n-вимірювальні камери закриті кришкою, у якій виконані n-отворів з діаметрами, рівними діаметрам зливальних трубок, а корпус виконаний круглої форми, причому по окружності розташовані пвимірювальних камер, а в центрі знаходиться індикаторна порожнина, при цьому корпус утримується у визначеному просторовому положенні завдяки визначеній довжині і пружності п-зливальних трубок, крім того, диск із легкорозчинної речовини виконаний зі спресованого харчового продукту, наприклад, з цукру чи солі, а в спресований харчовий продукт перед пресуванням доданий харчовий барвник Істотними ознаками, що збігаються з прототипом, є - корпус, - диск із каліброваним отвором, чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками винаходу, що заявляється, є наступні ознаки - у корпусі мається індикаторна порожнина, - в індикаторній порожнині виконаний отвір, - в індикаторній порожнині розташований чуттєвий елемент, - чуттєвий елемент виконаний у виді диска, - диск виконаний з легкорозчинної речовини, - у корпусі маються п-вимірювальні камери, - у n-вимірювальні камери через п-зливальних трубок має можливість надходження самопливом відфільтрована вода з п-фільтрів, - внутрішні діаметри n-вимірювальних камер більше діаметрів п-зливальних трубок п-фільтрів, - КІНЦІ п-зливальних трубок розташовані нижче верхньої крайки індикаторної порожнини, - у дні n-вимірювальних камер виконані пкаліброваних отворів, що виконують функції диска з каліброваним отвором, зверху індикаторна порожнина і пвимірювальні камери закриті кришкою, - у кришці виконані n-отворів з діаметрами, рі 49583 вними діаметрам зливальних трубок, - корпус виконаний круглої форми, - по окружності корпуса розташовані пвимірювальних камер, - у центрі корпуса знаходиться індикаторна порожнина, - корпус утримується у визначеному просторовому положенні завдяки визначеній довжині і пружності n-зливальних трубок, - диск із легкорозчинної речовини виконаний зі спресованого харчового продукту, - як харчовий продукт використані, наприклад, цукор чи сіль, - у спресований харчовий продукт перед пресуванням доданий харчовий барвник Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі пфільтрів із трековими мембранами Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність n-каліброваних отворів, діаметр яких розрахований на вільну витрату води з пвимірювальних камер при нормальному «краплинному» режимі роботи, дозволяє при аварійному «струминному» режимі роботи кожного з пфільтрів (чи декількох фільтрів) зафіксувати ця ПОДІЯ В аварійному «струминному» режимі роботи фільтра надходження води в кілька разів перевищує продуктивність кожного з n-фільтрів при нормальному режимі, що тому надходить вода не устигає вийти через відповідне калібрований отвір і рівень води у внутрішній порожнині відповідної вимірювальної камери починає підніматися і через кільцеподібну щілину між зливальною трубкою і внутрішнім діаметром вимірювальної камери попадає в індикаторну порожнину, а потім заповнює Але тому що чуттєвий елемент перекриває отвір індикаторної порожнини, то вода не може витекти з індикаторної порожнини, і через якийсь час диск із легкорозчинної речовини розчиняється уводі Вміст індикаторної порожнини через отвір виливається в ємність очищеної води, причому, якщо перед пресуванням харчового продукту в нього додати будь-який харчовий барвник, то вода в ємності очищеної води офарбиться, що дозволить легко візуально индицировать цей аварійний стан датчика і «запам'ятати» сигнал аварійного режиму, навіть при припиненні аварійного «струминного» режиму роботи несправного фільтра, наприклад, у випадку відсутності води в ємності неочищеної води Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений пристрій, вид попереду, у розрізі, на фіг 2 - те ж, вид зверху, зі знятою кришкою Пристрій складається з корпуса 1, у якому виконана індикаторна порожнина 2 з отвором З В індикаторній порожнині 2 розташований чуттєвий елемент 4, виконаний у виді диска з легкорозчинної речовини, і виготовлений зі спресованого харчового продукту, наприклад, цукру чи солі, причому в спресований харчовий продукт перед пресуванням може бути доданий харчовий барвник Чуттєвий елемент 4 перекриває отвір 3 в індикаторній порожнині 2 У корпусі 1 маються n-вимірювальних камер 5, у дні яких виконані п-каліброваних отворів 6, що виконують функцію диска з отвором у прототипі Зверху n-вимірювальні камери 5 закриті кришкою 7, у якій виконані n-отворів з діаметрами, рівними діаметрам n-зливальних трубок 8, КІНЦІ ЯКИХ розташовані нижче верхньої крайки 9 індикаторної порожнини 2 Через n-зливальних трубок 8 у п-вимірювальні камери 5 відфільтрована вода самопливом надходить від n-фільтрів (умовно не показані), а внутрішні діаметри n-вимірювальних камер 5 більше діаметрів n-зливальних трубок 8 Корпус 1 виконаний круглої форми, причому по окружності розташовані п-вимірювальних камер 5, а в центрі знаходиться індикаторна порожнина 2 Корпус 1 не має засобу для кріплення датчика до стінки ємності відфільтрованої води 10, а утримується у визначеному просторовому положенні за рахунок визначеної (обраної заздалегідь) довжини n-зливальних трубок 8 і їхньої пружності Корпус 1 може бути виконаний, наприклад, з оргскла з механічною чи обробкою з пластмаси шляхом лиття в прес-форму під тиском Пристрій працює в такий спосіб При нормальному «краплинному» режимі вода з n-фільтрів надходить по n-зливальних трубках 8 у внутрішні порожнини 11 n-вимірювальних камер 5 і окремими краплями випливає через пкаліброваних отворів 6 у ємність відфільтрованої води 10 Діаметр n-каліброваних отворів 6 обраний таким, щоб у «краплинному» режимі уся вода вільно випливала б у ємність відфільтрованої води 10 При аварійному «струминному» режимі роботи кожного з n-фільтрів (чи декількох фільтрів) вода по відповідної зливальній трубці 8 безупинним струменем випливає у внутрішню порожнину 11 відповідної вимірювальної камери 5 А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність кожного з n-фільтрів при нормальному режимі, те вода, що надходить, не устигає вийти через відповідне калібрований отвір 6 Тому рівень води у внутрішній порожнині 11 відповідної вимірювальної камери 5 починає підніматися і через кільцеподібну щілину 12 між зливальною трубкою 8 і внутрішнім діаметром вимірювальної камери 5 попадає в індикаторну порожнину 2, потім заповнює її, з розташованим у ній чуттєвий елементом 4 Але тому що чуттєвий елемент 4 перекриває отвір 3 індикаторні порожнини 2, то вода не ви 49583 пливає з індикаторної порожнини 2 Через якийсь час диск із легкорозчинної речовини розчиняється у воді і вміст індикаторної порожнини 2 через отвір 3 виливається в ємність очищеної води, причому, якщо перед пресуванням харчового продукту в нього додати будь-який харчовий барвник, то вода в ємності очищеної води офарбиться, що дозволить легко візуально индицировать цей аварійний стан датчика і «запам'ятати» сигнал аварійного режиму, навіть при припиненні аварійного «струминного» режиму роботи несправного фільтра, наприклад, у випадку відсутності ВОДИ В ЄМНОСТІ НЄОЧИЩЄНОІ ВОДИ Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочас не спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без електроніки, а тільки за рахунок конструктивного виконання датчика і наявності чуттєвого елемента 4, виконаного з легкорозчинної речовини З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійних режимів роботи n-фільтрів із трековими мембранами - вирішена з досягненням технічного результату - підвищенням вірогідності одержання Л чистої води ШПЯХОМ ІШТЯОСТІ контролю аварійного "струминного" режиму роботи кожного з пфільтрів ФІГ.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
