Стрілочний перевідний пристрій

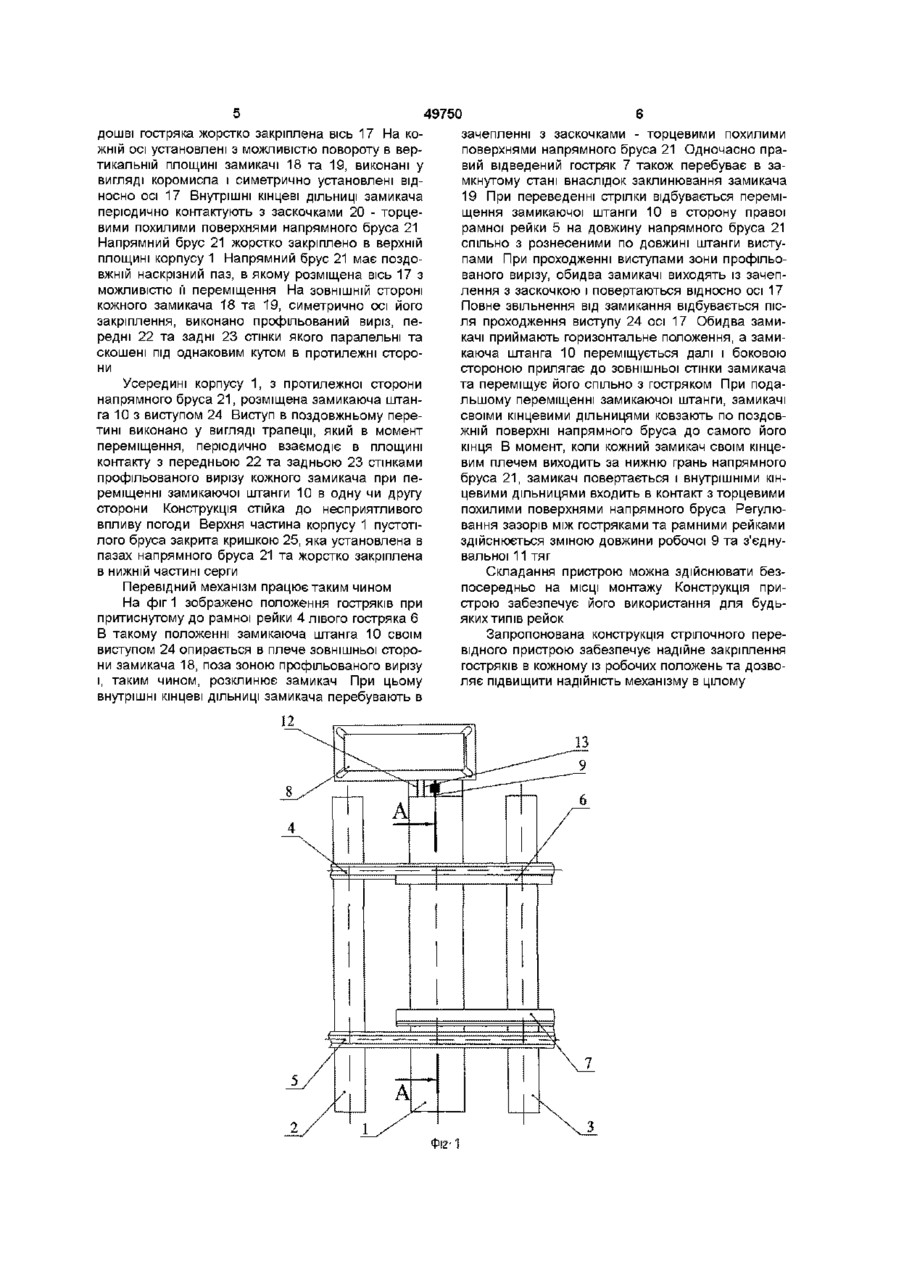

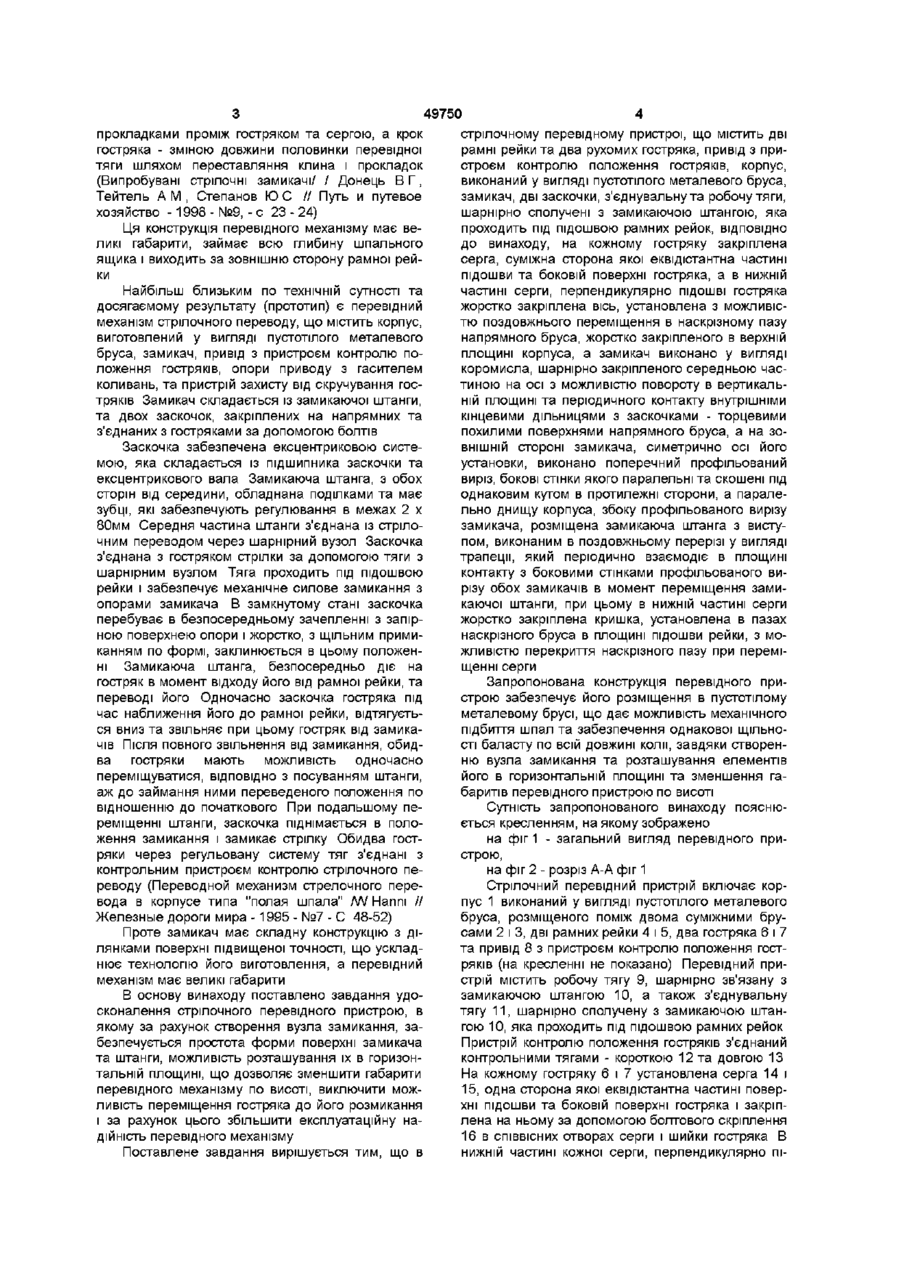

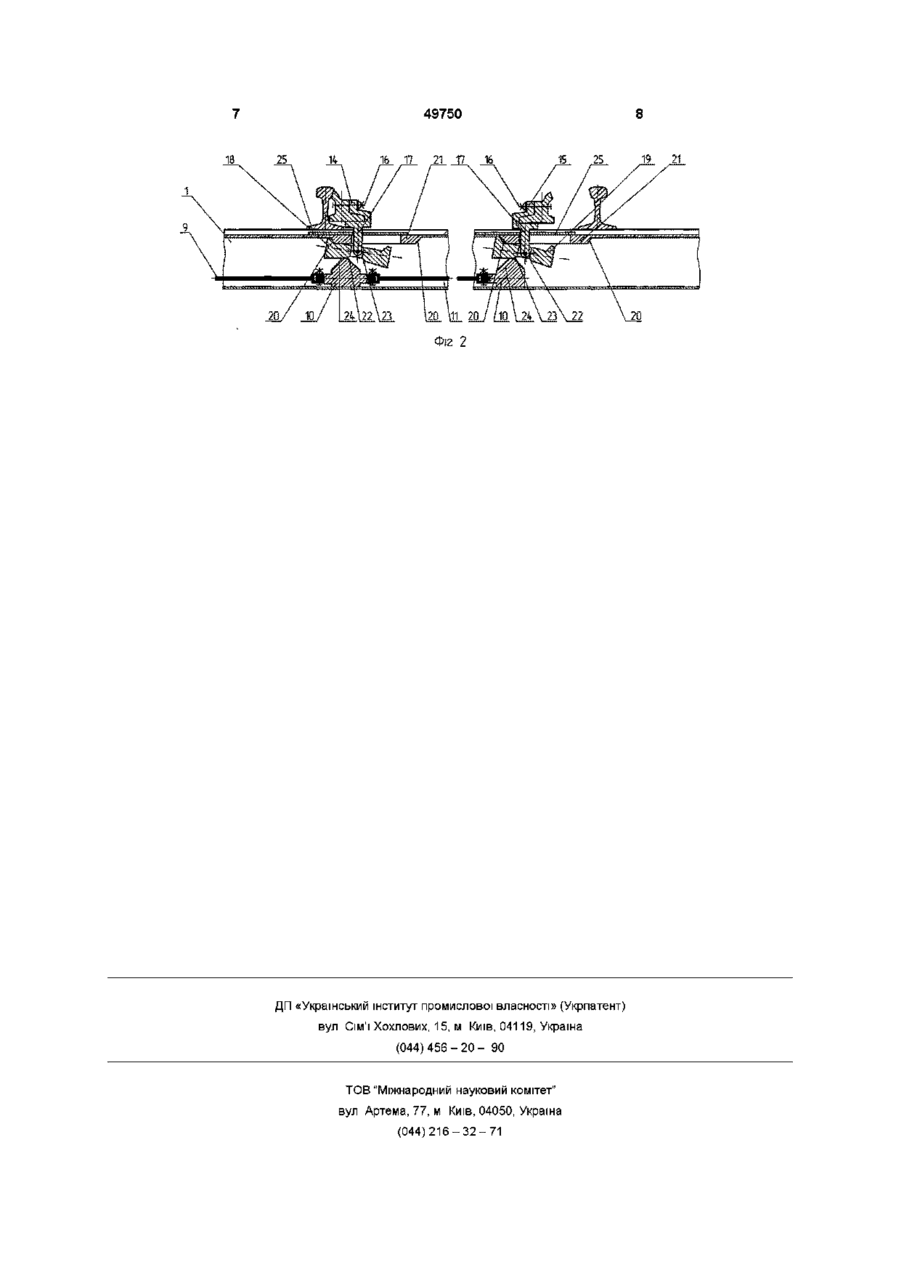

1 Стрілочний перевідний пристрій, який включає дві рамні рейки та два рухомих гостряки, привід з пристроєм контролю положення гостряків, корпус, виконаний у вигляді пустотілого металевого бруса, замикач, дві заскочки, з'єднувальну та робочу тяги, шарнірно сполучені з замикаючою штангою, яка проходить під підошвою рамних рейок, який відрізняється тим, що на кожному гостряку закріплена серга, суміжна сторона якої еквідистантна частині підошви та боковій поверхні гостряка, а в нижній частині серги, перпендикулярно ПІДОШВІ гостряка, жорстко закріплена вісь, установлена з можливістю поздовжнього переміщення в наскрізному пазу напрямного бруса, жорстко закріпленого в верхній площині корпуса, а замикач виконано у вигляді коромисла, шарнірно закріпленого середньою частиною на осі з можливістю повороту в вертикальній площині та періодичного контакту внутрішніми кінцевими ділянками з заскочками - торцевими похилими поверхнями напрямного бруса, а на ЗОВНІШНІЙ стороні кожного замикача, симетрично осі, виконано поперечний профільований виріз, бокові стінки якого паралельні та скошені під однаковим кутом в протилежні сторони, а паралельно днищу корпусу, з боку профільованого вирізу замикача, розміщена замикаюча штанга з виступами, виконаними в поздовжньому перерізі у вигляді трапеції, які, в момент переміщення замикаючої штанги, періодично взаємодіють в площині контакту з боковими стінками профільованого вирізу обох замикачів 2 Пристрій за п 1, який відрізняється тим, що в нижній частині серги жорстко закріплена кришка, установлена в пазах напрямного бруса з можливістю перекриття наскрізного паза при переміщенні серги О Запропонований винахід відноситься до залізничного транспорту, а саме до пристроїв стрілочного переводу і призначений для використання на коліях, які експлуатуються в умовах високих швидкостей Відомий залізничний стрілочний перевід, що містить дві рамні рейки та два рухомих гостряки Тяговий шток переміщує гостряки поміж двома положеннями Для виключення можливості розрізу стрілочного переводу до гостряків шарнірно прикріплені запірні важелі В вирізи тягового штока входять головки ВІДПОВІДНИХ запірних важелів Один гостряк утримується у відведеному від рамної рейки положенні за рахунок уведення в виріз головки запірного важеля При цьому другий гостряк притиснутий до рамної рейки запірними важелями При зміщенні тягового штока запірний важіль від'єднується від штоку і відмикає гостряк Запірні важелі виконані у вигляді "ластівчиного хвоста" (патент Великобританії №2144467, кл Е 01 В7/18, заявл 05 08 83, опубл 06 03 85) Проте, конструкція стрілочного переводу не дозволяє окремо регулювати як притиснення гостряка так і крок відведеного гостряка Відомий також стрілочний перевід типу Р-65 марок 1/9-1/11 з замикачем та вкладишнонакладочним кореневим кріпленням гостряків, в якому замість звичайної міжгострякової тяги за допомогою пальця на серзі, закріпляється клямера, що заходить під підошву рамної рейки в основу, яка закріплюється на ПІДОШВІ рамних рейок за допомогою крюкоподібних болтів В основу, разом з клямерами входить перевідна тяга, яка в середній частині за допомогою вушка з'єднується з робочою тягою електропривода Перевідна тяга не зв'язана жорстко ні з рамними рейками, а ні з гостряками Кулак клямери, виконаний у вигляді "ластівчиного хвоста" опирається на уклін вертикальної грані основи і утримується затискним виступом перевідної тяги Притиснення гостряка змінюється ю 49750 прокладками проміж гостряком та сергою, а крок гостряка - зміною довжини половинки перевідної тяги шляхом переставляння клина і прокладок (Випробувані стрілочні замикачі/ / Донець В Г, Тейтель А М , Степанов Ю С / / Путь и путевое хозяйство -1998 - №9, - с 23 - 24) Ця конструкція перевідного механізму має великі габарити, займає всю глибину шпального ящика і виходить за зовнішню сторону рамної рейки Найбільш близьким по технічній сутності та досягаемому результату (прототип) є перевідний механізм стрілочного переводу, що містить корпус, виготовлений у вигляді пустотілого металевого бруса, замикач, привід з пристроєм контролю положення гостряків, опори приводу з гасителем коливань, та пристрій захисту від скручування гостряків Замикач складається із замикаючої штанги, та двох заскочок, закріплених на напрямних та з'єднаних з гостряками за допомогою болтів Заскочка забезпечена ексцентриковою системою, яка складається із підшипника заскочки та ексцентрикового вала Замикаюча штанга, з обох сторін від середини, обладнана поділками та має зубці, які забезпечують регулювання в межах 2 х 80мм Середня частина штанги з'єднана із стрілочним переводом через шарнірний вузол Заскочка з'єднана з гостряком стрілки за допомогою тяги з шарнірним вузлом Тяга проходить під підошвою рейки і забезпечує механічне силове замикання з опорами замикача В замкнутому стані заскочка перебуває в безпосередньому зачепленні з запірною поверхнею опори і жорстко, з щільним примиканням по формі, заклинюється в цьому положенні Замикаюча штанга, безпосередньо діє на гостряк в момент відходу його від рамної рейки, та переводі його Одночасно заскочка гостряка під час наближення його до рамної рейки, відтягується вниз та звільняє при цьому гостряк від замикачів Після ПОВНОГО звільнення від замикання, обидва гостряки мають можливість одночасно переміщуватися, ВІДПОВІДНО З посуванням штанги, аж до займання ними переведеного положення по відношенню до початкового При подальшому переміщенні штанги, заскочка піднімається в положення замикання і замикає стрілку Обидва гостряки через регульовану систему тяг з'єднані з контрольним пристроєм контролю стрілочного переводу (Переводной механизм стрелочного перевода в корпусе типа "полая шпала" /W Hanni // Железные дороги мира -1995 - №7 - С 48-52) Проте замикач має складну конструкцію з ділянками поверхні підвищеної точності, що ускладнює технологію його виготовлення, а перевідний механізм має великі габарити В основу винаходу поставлено завдання удосконалення стрілочного перевідного пристрою, в якому за рахунок створення вузла замикання, забезпечується простота форми поверхні замикача та штанги, можливість розташування їх в горизонтальній площині, що дозволяє зменшити габарити перевідного механізму по висоті, виключити можливість переміщення гостряка до його розмикання і за рахунок цього збільшити експлуатаційну надійність перевідного механізму Поставлене завдання вирішується тим, що в стрілочному перевідному пристрої, що містить дві рамні рейки та два рухомих гостряка, привід з пристроєм контролю положення гостряків, корпус, виконаний у вигляді пустотілого металевого бруса, замикач, дві заскочки, з'єднувальну та робочу тяги, шарнірно сполучені з замикаючою штангою, яка проходить під підошвою рамних рейок, ВІДПОВІДНО до винаходу, на кожному гостряку закріплена серга, суміжна сторона якої еквідістантна частині підошви та боковій поверхні гостряка, а в нижній частині серги, перпендикулярно ПІДОШВІ гостряка жорстко закріплена вісь, установлена з можливістю поздовжнього переміщення в наскрізному пазу напрямного бруса, жорстко закріпленого в верхній площині корпуса, а замикач виконано у вигляді коромисла, шарнірно закріпленого середньою частиною на осі з можливістю повороту в вертикальній площині та періодичного контакту внутрішніми кінцевими дільницями з заскочками - торцевими похилими поверхнями напрямного бруса, а на ЗОВНІШНІЙ стороні замикача, симетрично осі його установки, виконано поперечний профільований виріз, бокові стінки якого паралельні та скошені під однаковим кутом в протилежні сторони, а паралельно днищу корпуса, збоку профільованого вирізу замикача, розміщена замикаюча штанга з виступом, виконаним в поздовжньому перерізі у вигляді трапеції, який періодично взаємодіє в площині контакту з боковими стінками профільованого вирізу обох замикачів в момент переміщення замикаючої штанги, при цьому в нижній частині серги жорстко закріплена кришка, установлена в пазах наскрізного бруса в площині підошви рейки, з можливістю перекриття наскрізного пазу при переміщенні серги Запропонована конструкція перевідного пристрою забезпечує його розміщення в пустотілому металевому брусі, що дає можливість механічного підбиття шпал та забезпечення однакової ЩІЛЬНОСТІ баласту по всій довжині коли, завдяки створенню вузла замикання та розташування елементів його в горизонтальній площині та зменшення габаритів перевідного пристрою по висоті Сутність запропонованого винаходу пояснюється кресленням, на якому зображено на фіг 1 - загальний вигляд перевідного пристрою, на фіг 2 - розріз А-А фіг 1 Стрілочний перевідний пристрій включає корпус 1 виконаний у вигляді пустотілого металевого бруса, розміщеного поміж двома суміжними брусами 2 і 3, дві рамних рейки 4 і 5, два гостряка 6 і 7 та привід 8 з пристроєм контролю положення гостряків (на кресленні не показано) Перевідний пристрій містить робочу тягу 9, шарнірно зв'язану з замикаючою штангою 10, а також з'єднувальну тягу 11, шарнірно сполучену з замикаючою штангою 10, яка проходить під підошвою рамних рейок Пристрій контролю положення гостряків з'єднаний контрольними тягами - короткою 12 та довгою 13 На кожному гостряку 6 і 7 установлена серга 14 і 15, одна сторона якої еквідістантна частині поверхні підошви та боковій поверхні гостряка і закріплена на ньому за допомогою болтового скріплення 16 в СПІВВІСНИХ отворах серги і шийки гостряка В нижній частині кожної серги, перпендикулярно пі 49750 дошві гостряка жорстко закріплена вісь 17 На кожній осі установлені з можливістю повороту в вертикальній площині замикачі 18 та 19, виконані у вигляді коромисла і симетрично установлені відносно осі 17 Внутрішні кінцеві ДІЛЬНИЦІ замикача періодично контактують з заскочками 20 - торцевими похилими поверхнями напрямного бруса 21 Напрямний брус 21 жорстко закріплено в верхній площині корпусу 1 Напрямний брус 21 має поздовжній наскрізний паз, в якому розміщена вісь 17 з можливістю її переміщення На ЗОВНІШНІЙ стороні кожного замикача 18 та 19, симетрично осі його закріплення, виконано профільований виріз, передні 22 та задні 23 стінки якого паралельні та скошені під однаковим кутом в протилежні сторони зачепленні з заскочками - торцевими похилими поверхнями напрямного бруса 21 Одночасно правий відведений гостряк 7 також перебуває в замкнутому стані внаслідок заклинювання замикача 19 При переведенні стрілки відбувається переміщення замикаючої штанги 10 в сторону правої рамної рейки 5 на довжину напрямного бруса 21 спільно з рознесеними по довжині штанги виступами При проходженні виступами зони профільованого вирізу, обидва замикачі виходять із зачеплення з заскочкою і повертаються відносно осі 17 Повне звільнення від замикання відбувається після проходження виступу 24 осі 17 Обидва замикачі приймають горизонтальне положення, а замикаюча штанга 10 переміщується далі і боковою стороною прилягає до зовнішньої стінки замикача та переміщує його спільно з гостряком При подальшому переміщенні замикаючої штанги, замикачі своїми кінцевими дільницями ковзають по поздовжній поверхні напрямного бруса до самого його кінця В момент, коли кожний замикач своїм кінцевим плечем виходить за нижню грань напрямного бруса 21, замикач повертається і внутрішніми кінцевими дільницями входить в контакт з торцевими похилими поверхнями напрямного бруса Регулювання зазорів між гостряками та рамними рейками здійснюється зміною довжини робочої 9 та з'єднувальної 11 тяг Усередині корпусу 1, з протилежної сторони напрямного бруса 21, розміщена замикаюча штанга 10 з виступом 24 Виступ в поздовжньому перетині виконано у вигляді трапеції, який в момент переміщення, періодично взаємодіє в площині контакту з передньою 22 та задньою 23 стінками профільованого вирізу кожного замикача при переміщенні замикаючої штанги 10 в одну чи другу сторони Конструкція стійка до несприятливого впливу погоди Верхня частина корпусу 1 пустотілого бруса закрита кришкою 25, яка установлена в пазах напрямного бруса 21 та жорстко закріплена в нижній частині серги Складання пристрою можна здійснювати безпосередньо на МІСЦІ монтажу Конструкція пристрою забезпечує його використання для будьяких типів рейок Запропонована конструкція стрілочного перевідного пристрою забезпечує надійне закріплення гостряків в кожному із робочих положень та дозволяє підвищити надійність механізму в цілому Перевідний механізм працює таким чином На фіг 1 зображено положення гостряків при притиснутому до рамної рейки 4 лівого гостряка 6 В такому положенні замикаюча штанга 10 своїм виступом 24 опирається в плече зовнішньої сторони замикача 18, поза зоною профільованого вирізу і, таким чином, розклинює замикач При цьому внутрішні кінцеві ДІЛЬНИЦІ замикача перебувають в 13 Фі2"1 49750 25 1 4 1 1 6 7 21 1 1 7 6 Ъ_ 2S_ № \11 20 / /10 \ 2 t \ 23X22 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 19 21
