Пристрій для обв’язки предметів

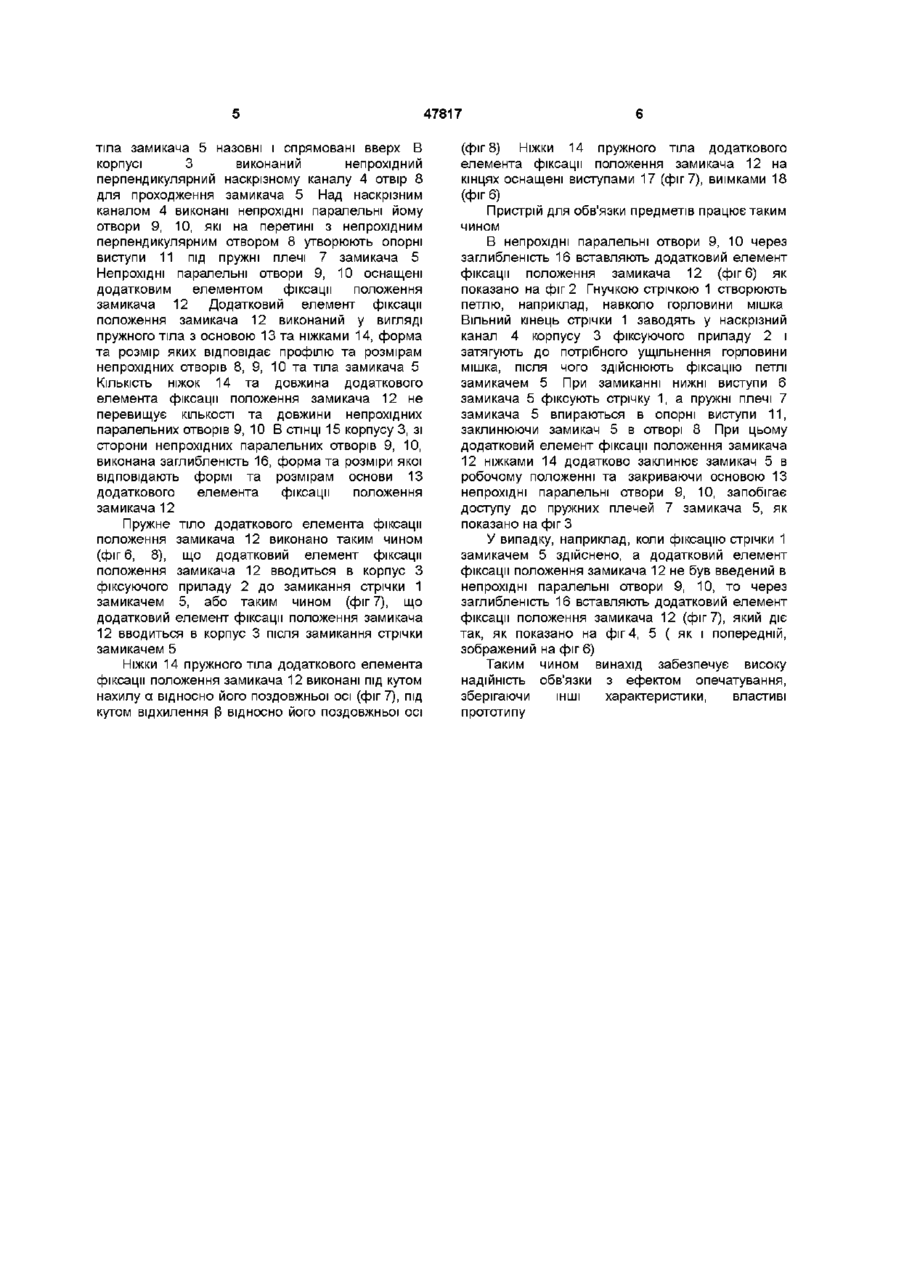

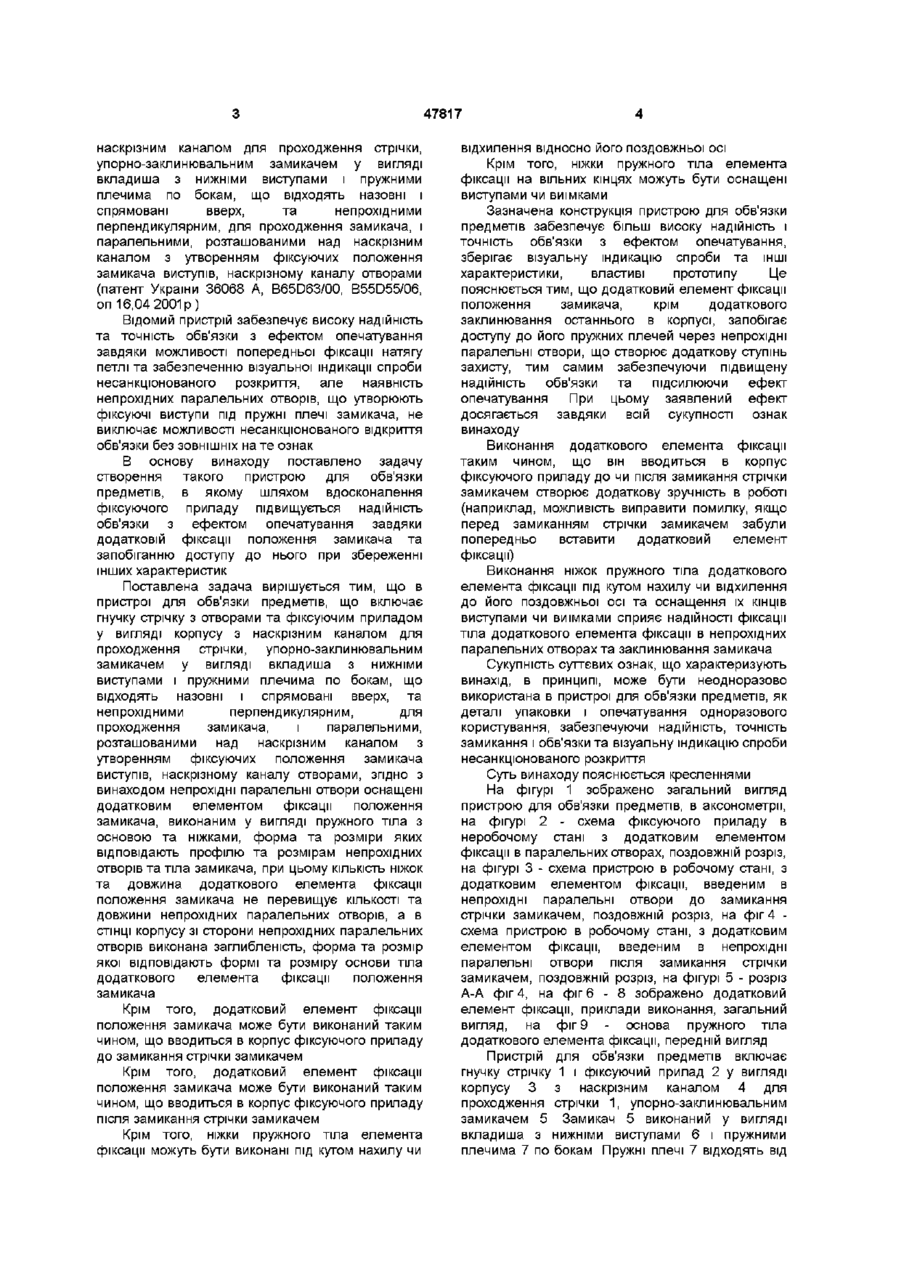

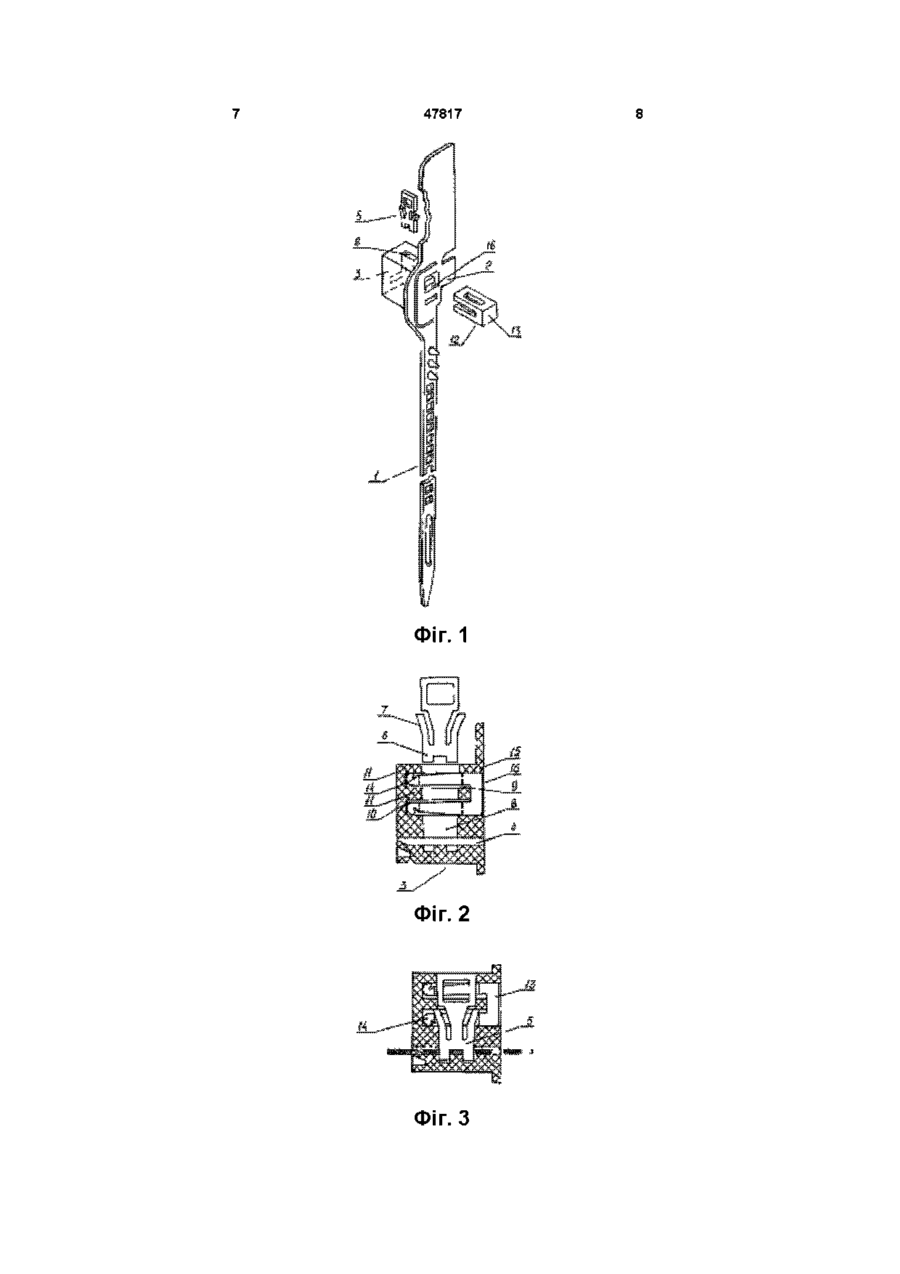

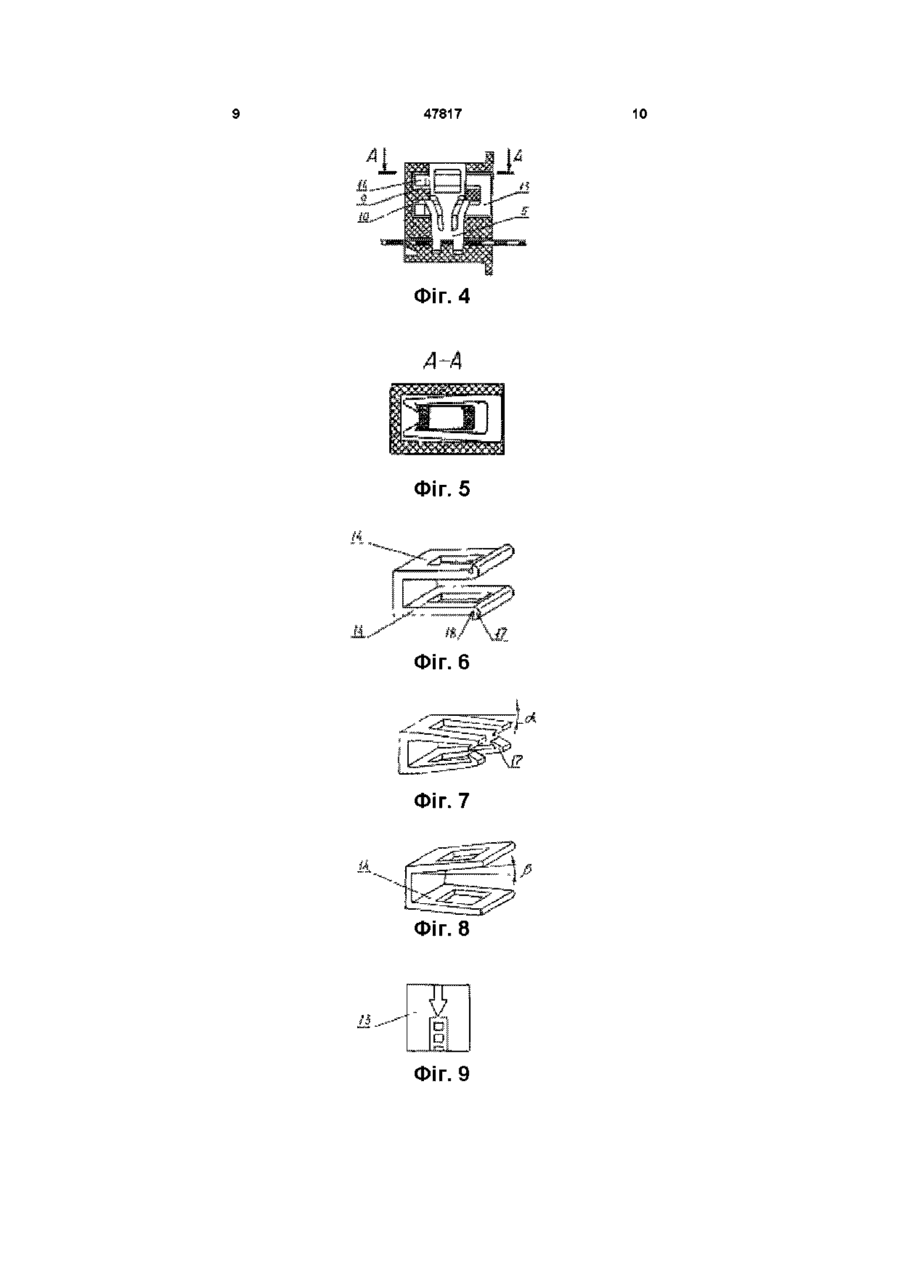

1 Пристрій для обв'язки предметів, що включає гнучку стрічку з отворами та фіксуючим приладом у вигляді корпусу з наскрізним каналом для проходження стрічки, упорно-заклинювальним замикачем у вигляді вкладиша з нижніми виступами і пружними плечима по боках, що відходять назовні і спрямовані до верху, та непрохідними перпендикулярними для проходження замикача і паралельними наскрізному каналу, розташованими над наскрізним каналом з утворенням фіксуючих положення замикача виступів, отворами, який відрізняється тим, що непрохідні паралельні отвори оснащені додатковим елементом фіксації положення замикача, виконаним у вигляді пружного тіла з основою та ніжками, форма та розміри яких відповідають профілю та розмірам непрохідних отворів, та тіла замикача, при цьому КІЛЬКІСТЬ ніжок та довжина додаткового елемента фіксації положення замикача не перевищують КІЛЬКІСТЬ та довжину непрохідних паралельних отворів, а в СТІНЦІ корпусу з боку непрохідних паралельних отворів виконане заглиблення, форма та розмір якого відповідають формі та розміру основи тіла додаткового елемента фіксації положення замикача 2 Пристрій за п 1, який відрізняється тим, що додатковий елемент фіксації положення замикача виконаний таким чином, що вводиться в корпус фіксуючого приладу до замикання стрічки замикачем 3 Пристрій за п 1, який відрізняється тим, що додатковий елемент фіксації положення замикача виконаний таким чином, що вводиться в корпус фіксуючого приладу після замикання стрічки замикачем 4 Пристрій за одним з пп 1-3, який відрізняється тим, що ніжки пружного тіла додаткового елемента фіксації положення замикача виконані під кутом нахилу чи відхилення відносно його поздовжньої осі 5 Пристрій за одним з пп 1-4, який відрізняється тим, що ніжки пружного тіла додаткового елемента фіксації на вільних кінцях оснащені виступами чи виїмками 1^ 00 Винахід відноситься до деталей упаковки одноразового користування, зокрема до виробництва гнучкої пакувальної стрічки, що використовується для утворення щільної петлі навколо предмету з одночасним забезпеченням візуальної індикації спроби несанкціонованого розкриття і може бути використаний, наприклад, для зав'язування та опечатування наповнених еластичних МІШКІВ ВІДОМИЙ пристрій для обв'язки предметів, що включає гнучку стрічку з фіксуючим приладом на одному КІНЦІ стрічки, розміщеним перпендикулярно и поздовжній осі і виконаним у вигляді корпусу з наскрізним каналом для проходження стрічки і перпендикулярно йому виконаним отвором з упорно-заклинювальним замикачем Отвір під замикач виконано наскрізним, а замикач виконаний у формі штифта В отворі під замикач і в штифті передбачені фіксуючі кромки, які зачіплюються одна за одну проти напрямку відмикання штифта, створюючи заклинювання (патент США № 4607414, B65D63/00, 1986) Відомий пристрій дозволяє регулювати розмір петлі, фіксує стрічку, але наскрізний канал замикача створює можливість несанкціонованого відкриття обв'язки Найближчим за технічною суттю і за досягненням технічного результату є пристрій для обв'язки предметів, що включає гнучку стрічку з фіксуючим приладом у вигляді корпусу з 47817 наскрізним каналом для проходження стрічки, упорно-заклинювальним замикачем у вигляді вкладиша з нижніми виступами і пружними плечима по бокам, що відходять назовні і спрямовані вверх, та непрохідними перпендикулярним, для проходження замикача, і паралельними, розташованими над наскрізним каналом з утворенням фіксуючих положення замикача виступів, наскрізному каналу отворами (патент України 36068 A, B65D63/00, B55D55/06, оп 16,04 2001 р) Відомий пристрій забезпечує високу надійність та точність обв'язки з ефектом опечатування завдяки можливості попередньої фіксації натягу петлі та забезпеченню візуальної індикації спроби несанкціонованого розкриття, але наявність непрохідних паралельних отворів, що утворюють фіксуючі виступи під пружні плечі замикача, не виключає можливості несанкціонованого відкриття обв'язки без ЗОВНІШНІХ на те ознак В основу винаходу поставлено задачу створення такого пристрою для обв'язки предметів, в якому шляхом вдосконалення фіксуючого приладу підвищується надійність обв'язки з ефектом опечатування завдяки додатковій фіксації положення замикача та запобіганню доступу до нього при збереженні інших характеристик Поставлена задача вирішується тим, що в пристрої для обв'язки предметів, що включає гнучку стрічку з отворами та фіксуючим приладом у вигляді корпусу з наскрізним каналом для проходження стрічки, упорно-заклинювальним замикачем у вигляді вкладиша з нижніми виступами і пружними плечима по бокам, що відходять назовні і спрямовані вверх, та непрохідними перпендикулярним, для проходження замикача, і паралельними, розташованими над наскрізним каналом з утворенням фіксуючих положення замикача виступів, наскрізному каналу отворами, згідно з винаходом непрохідні паралельні отвори оснащені додатковим елементом фіксації положення замикача, виконаним у вигляді пружного тіла з основою та ніжками, форма та розміри яких відповідають профілю та розмірам непрохідних отворів та тіла замикача, при цьому КІЛЬКІСТЬ НІЖОК та довжина додаткового елемента фіксації положення замикача не перевищує КІЛЬКОСТІ та довжини непрохідних паралельних отворів, а в СТІНЦІ корпусу зі сторони непрохідних паралельних отворів виконана заглибленість, форма та розмір якої відповідають формі та розміру основи тіла додаткового елемента фіксації положення замикача Крім того, додатковий елемент фіксації положення замикача може бути виконаний таким чином, що вводиться в корпус фіксуючого приладу до замикання стрічки замикачем Крім того, додатковий елемент фіксації положення замикача може бути виконаний таким чином, що вводиться в корпус фіксуючого приладу після замикання стрічки замикачем Крім того, ніжки пружного тіла елемента фіксації можуть бути виконані під кутом нахилу чи відхилення відносно його поздовжньої осі Крім того, ніжки пружного тіла елемента фіксації на вільних кінцях можуть бути оснащені виступами чи виїмками Зазначена конструкція пристрою для обв'язки предметів забезпечує більш високу надійність і точність обв'язки з ефектом опечатування, зберігає візуальну індикацію спроби та ІНШІ характеристики, властиві прототипу Це пояснюється тим, що додатковий елемент фіксації положення замикача, крім додаткового заклинювання останнього в корпусі, запобігає доступу до його пружних плечей через непрохідні паралельні отвори, що створює додаткову ступінь захисту, тим самим забезпечуючи підвищену надійність обв'язки та підсилюючи ефект опечатування При цьому заявлений ефект досягається завдяки всій сукупності ознак винаходу Виконання додаткового елемента фіксації таким чином, що він вводиться в корпус фіксуючого приладу до чи після замикання стрічки замикачем створює додаткову зручність в роботі (наприклад, можливість виправити помилку, якщо перед замиканням стрічки замикачем забули попередньо вставити додатковий елемент фіксації") Виконання ніжок пружного тіла додаткового елемента фіксації під кутом нахилу чи відхилення до його поздовжньої осі та оснащення їх КІНЦІВ виступами чи виїмками сприяє надійності фіксації тіла додаткового елемента фіксації в непрохідних паралельних отворах та заклинювання замикача Сукупність суттєвих ознак, що характеризують винахід, в принципі, може бути неодноразово використана в пристрої для обв'язки предметів, як деталі упаковки і опечатування одноразового користування, забезпечуючи надійність, точність замикання і обв'язки та візуальну індикацію спроби несанкціонованого розкриття Суть винаходу пояснюється кресленнями На фігурі 1 зображено загальний вигляд пристрою для обв'язки предметів, в аксонометрії, на фігурі 2 - схема фіксуючого приладу в неробочому стані з додатковим елементом фіксації в паралельних отворах, поздовжній розріз, на фігурі 3 - схема пристрою в робочому стані, з додатковим елементом фіксації, введеним в непрохідні паралельні отвори до замикання стрічки замикачем, поздовжній розріз, на фіг 4 схема пристрою в робочому стані, з додатковим елементом фіксації, введеним в непрохідні паралельні отвори після замикання стрічки замикачем, поздовжній розріз, на фігурі 5 - розріз А-А фіг 4, на фіг 6 - 8 зображено додатковий елемент фіксації, приклади виконання, загальний вигляд, на фіг 9 - основа пружного тіла додаткового елемента фіксації, передній вигляд Пристрій для обв'язки предметів включає гнучку стрічку 1 і фіксуючий прилад 2 у вигляді корпусу 3 з наскрізним каналом 4 для проходження стрічки 1, упорно-заклинювальним замикачем 5 Замикач 5 виконаний у вигляді вкладиша з нижніми виступами 6 і пружними плечима 7 по бокам Пружні плечі 7 відходять від 47817 тіла замикача 5 назовні і спрямовані вверх В корпусі 3 виконаний непрохідний перпендикулярний наскрізному каналу 4 отвір 8 для проходження замикача 5 Над наскрізним каналом 4 виконані непрохідні паралельні йому отвори 9, 10, які на перетині з непрохідним перпендикулярним отвором 8 утворюють опорні виступи 11 під пружні плечі 7 замикача 5 Непрохідні паралельні отвори 9, 10 оснащені додатковим елементом фіксації положення замикача 12 Додатковий елемент фіксації положення замикача 12 виконаний у вигляді пружного тіла з основою 13 та ніжками 14, форма та розмір яких відповідає профілю та розмірам непрохідних отворів 8, 9, 10 та тіла замикача 5 КІЛЬКІСТЬ НІЖОК 14 та довжина додаткового елемента фіксації положення замикача 12 не перевищує КІЛЬКОСТІ та довжини непрохідних паралельних отворів 9, 10 В СТІНЦІ 15 корпусу 3, зі сторони непрохідних паралельних отворів 9, 10, виконана заглибленість 16, форма та розміри якої відповідають формі та розмірам основи 13 додаткового елемента фіксації положення замикача 12 (фіг 8) Ніжки 14 пружного тіла додаткового елемента фіксації положення замикача 12 на кінцях оснащені виступами 17 (фіг 7), виїмками 18 (фіг 6) Пристрій для обв'язки предметів працює таким чином В непрохідні паралельні отвори 9, 10 через заглибленість 16 вставляють додатковий елемент фіксації положення замикача 12 (фіг 6) як показано на фіг 2 Гнучкою стрічкою 1 створюють петлю, наприклад, навколо горловини мішка Вільний кінець стрічки 1 заводять у наскрізний канал 4 корпусу 3 фіксуючого приладу 2 і затягують до потрібного ущільнення горловини мішка, після чого здійснюють фіксацію петлі замикачем 5 При замиканні нижні виступи 6 замикача 5 фіксують стрічку 1, а пружні плечі 7 замикача 5 впираються в опорні виступи 1 1 , заклинюючи замикач 5 в отворі 8 При цьому додатковий елемент фіксації положення замикача 12 ніжками 14 додатково заклинює замикач 5 в робочому положенні та закриваючи основою 13 непрохідні паралельні отвори 9, 10, запобігає доступу до пружних плечей 7 замикача 5, як показано на фіг З Пружне тіло додаткового елемента фіксації положення замикача 12 виконано таким чином (фіг 6, 8), що додатковий елемент фіксації положення замикача 12 вводиться в корпус З фіксуючого приладу 2 до замикання стрічки 1 замикачем 5, або таким чином (фіг 7), що додатковий елемент фіксації положення замикача 12 вводиться в корпус 3 після замикання стрічки замикачем 5 У випадку, наприклад, коли фіксацію стрічки 1 замикачем 5 здійснено, а додатковий елемент фіксації положення замикача 12 не був введений в непрохідні паралельні отвори 9, 10, то через заглибленість 16 вставляють додатковий елемент фіксації положення замикача 12 (фіг 7), який діє так, як показано на фіг 4, 5 ( як і попередній, зображений на фіг 6) Ніжки 14 пружного тіла додаткового елемента фіксації положення замикача 12 виконані під кутом нахилу а відносно його поздовжньої осі (фіг 7), під кутом відхилення [3 відносно його поздовжньої осі Таким чином винахід забезпечує високу надійність обв'язки з ефектом опечатування, зберігаючи ІНШІ характеристики, властиві прототипу 47817 ФІГ. 1 Фіг. 2 Фіг. З 47817 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 Фіг. 9 10 11 47817 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
