Струмознімач
Номер патенту: 5003
Опубліковано: 15.02.2005
Автори: Леонова Алла Василівна, Дереза Олена Олександрівна, Петров Віталій Федорович
Формула / Реферат
Струмознімач, що складається з маточини, яка встановлена на валу, та контактних кілець і контактних щіток, який відрізняється тим, що контактні кільця установлені на маточині і розташовані вздовж вала, причому контактні кільця мають однакові розміри, а маточина виконана рознімною.
Текст

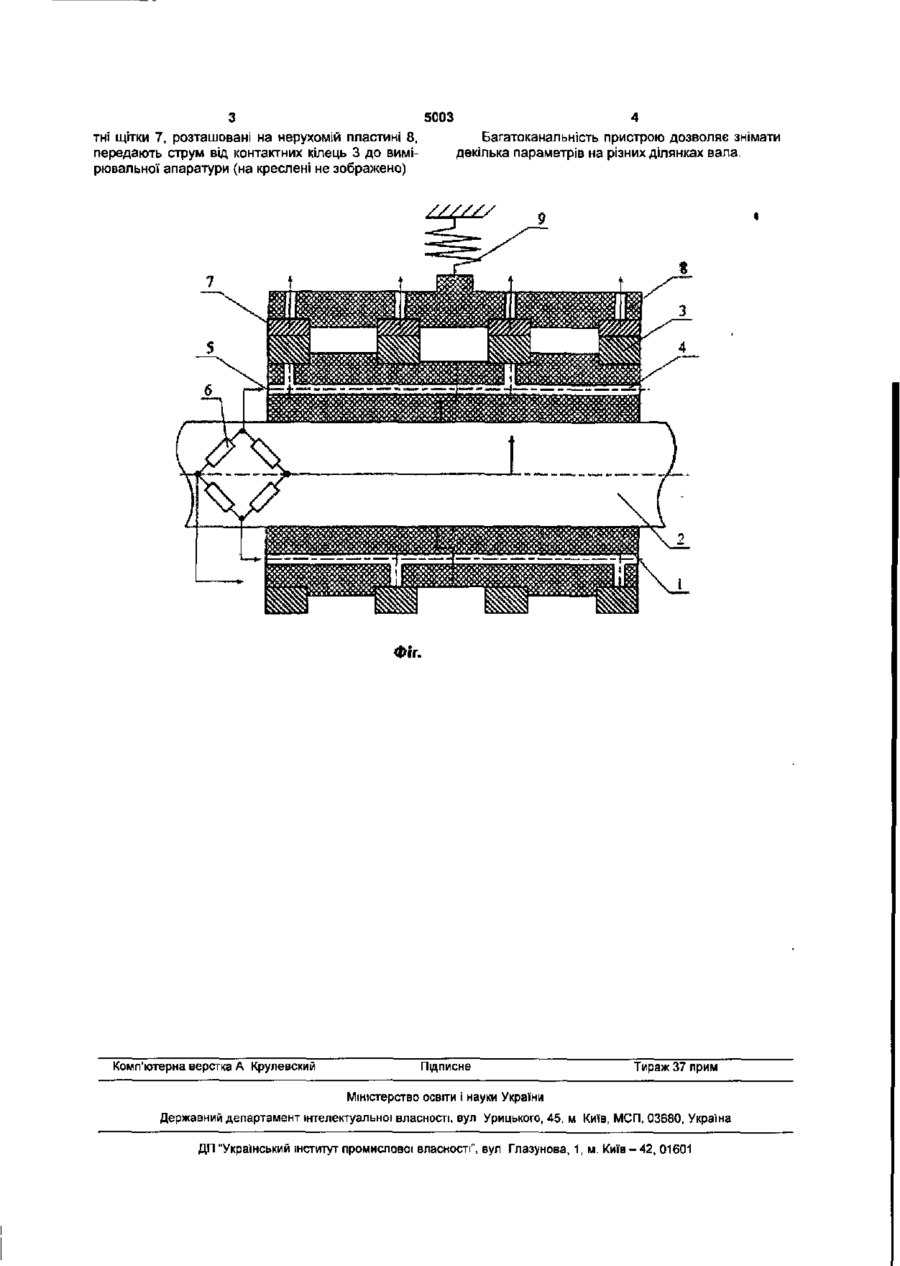

Струмознімач, що складається з маточини, яка встановлена на валу, та контактних кілець І контактних щіток, який відрізняється тим, що контактні кільця установлені на маточині і розташовані вздовж вала, причому контактні кільця мають однакові розміри, а маточина виконана рознімною. Поставлена задача вирішується тим, що струмознімач складається з маточини, яка встановлена на валу, та контактних кілець і контактних щіток, згідно корисної моделі, контактні кільця установлені на маточині і розташовані вздовж вала, причому контактні кільця мають однакові розміри, а маточина виконана рознімною. Застосування однакових контактних кілець в даному пристрою дозволяє спростити конструкцію, знімати декілька параметрів на різних ділянках вала, знизити габарити в радіальному напрямку. Завдяки простоті конструкції пристрій легко встановлюється на вал приводу, не потребує регулювань. Завдяки постійному контакту щіток з контактними кільцями по всім каналам забезпечується однаковий опір. Технічна сутність й принцип запропонованого пристрою пояснюється кресленням. На Фіг зображено струмознімач. Струмознімач, що пропонується, складається з рознімної маточини 1 з ізоляційного матеріалу, яка встановлена на валу 2 На маточині установлені контактні кільця 3, які розташовані вздовж вала 2. В маточині виконані отвори 4, в які вставлені струмопроводи 5. Струмопроводи з'єднані з тензодатчиками 6. Контактні щітки 7 закріплені на пластині 8, яка зроблена з ІЗОЛЯЦІЙНОГО матеріалу. Контактні щітки 7 притискуються до контактних кілець 3 пружиною 9. Пристрій працює наступним чином: Маточина 1 закріплюється на валу 2 й обертається разом з ним. Контактні щітки 7 притискуються до контактних кілець 3, насаджених на маточину 1, пружиною 9. При обертанні вала 2 змінюється опір тензодатчиків 6, що передається струмо проводам и 5 контактним кільцям 3. Контак СО о о Ю З 5003 4 тні щітки 7, розташовані на нерухомій пластині 8, Багатоканальність пристрою дозволяє знімати передають струм від контактних кілець 3 до вимідекілька параметрів на різних ділянках вала, рювальної апаратури (на креслені не зображено) Фіг. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCurrent-collecting device
Назва патенту російськоюТокосъемник
МПК / Мітки
МПК: H01R 39/00
Мітки: струмознімач
Код посилання
<a href="https://ua.patents.su/2-5003-strumoznimach.html" target="_blank" rel="follow" title="База патентів України">Струмознімач</a>
Струмознімач екскаватора
Номер патенту: 35877
Опубліковано: 16.04.2001
Автори: Чуйко Віктор Андрійович, Мунтянов Олександр Федосійович
МПК: H01R 39/00
Мітки: струмознімач, екскаватора
Формула / Реферат:
1. Струмознімач екскаватора, що містить нерухомі контактні кільця з канавкою закріплені на ізоляторах, встановлених на базі, і ковзні контакти, закріплені на ізоляторах, встановлених на, поворотній платформі, який відрізняється тим, що ковзні контакти у вигляді стрічки із пакета гнучкої латуні фольги охоплюють нерухомі контактні кільця в канавках яких вони розміщені.2. Струмознімач за п.1, який відрізняється тим, що...
Струмознімач
Номер патенту: 10819
Опубліковано: 25.12.1996
Автори: Калякін Віктор Васильович, Мішин Володимир Васильович, Нагорна Валентина Григорівна, Олексієв Володимир Олексійович, Харін Микола Костянтинович
МПК: B60L 5/18
Мітки: струмознімач
Формула / Реферат:
Токосъемник, содержащий полоз, упор и рычаги с закрепленным на них полозом, отличающийся тем, что нижние концы рычагов установлены с возможностью возвратно-поступательного перемещения во втулках, закрепленных на концах двуплечего кронштейна, и соединены с помощью размещенных в их плоскости цилиндрических пружин с корпусом втулки, при этом двуплечий кронштейн с возможностью угловых колебаний установлен на горизонтальной оси, опоры которой...
