Подавальний патрон

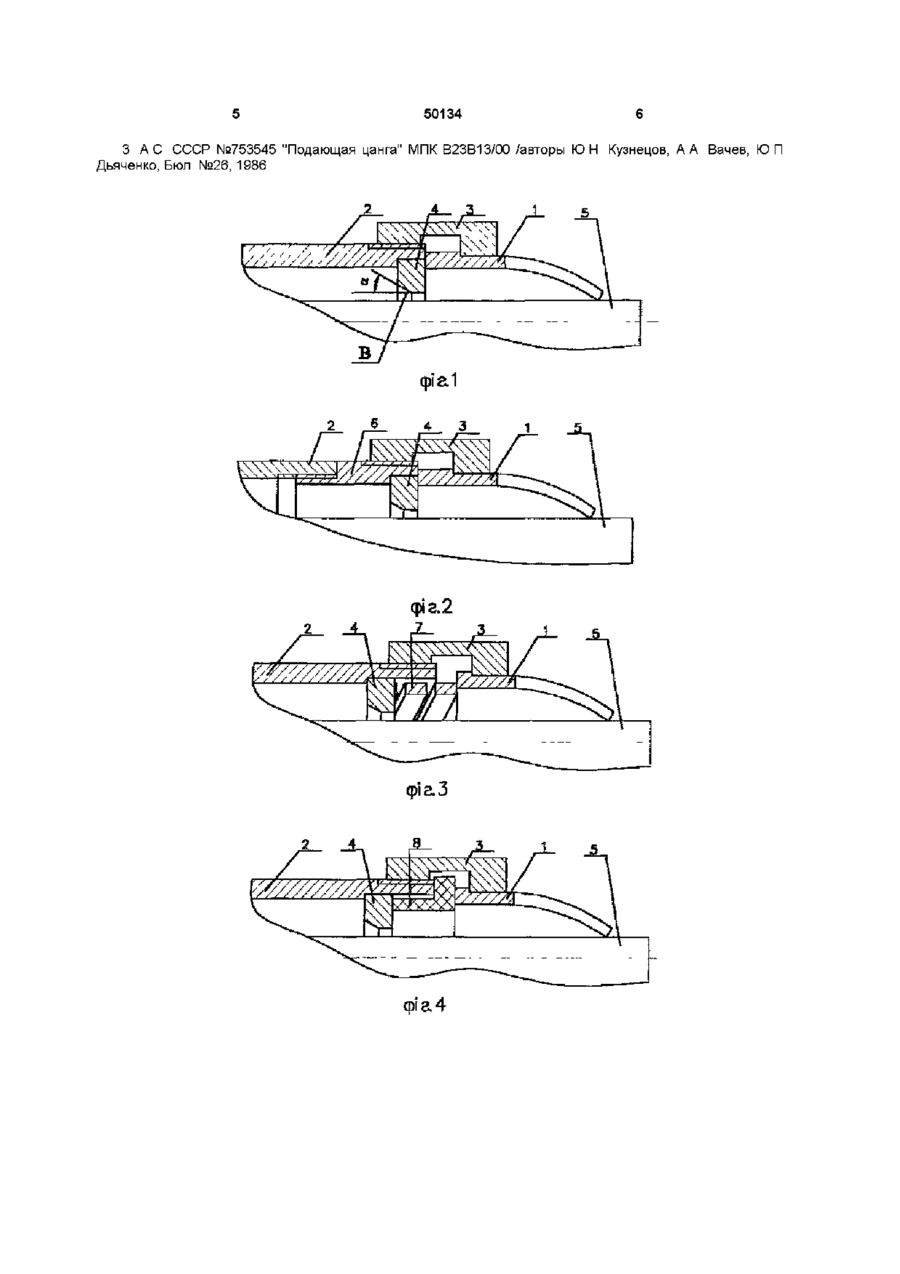

1 Подавальний патрон, в корпусі якого вста новлено затискний елемент, виконаний у вигляді гільзи з буртом і повздовжніми прорізами, та кільце із західним конусом, який відрізняється тим, що затискний елемент і корпус з'єднані накидною нарізною гайкою 2 Подавальний патрон по п 1, який відрізняється тим, що затискний елемент притиснуто до накидної нарізної гайки пружиною стиску або пружнодемпфірувальним, або демпфірувальними елементами у вигляді ВІДПОВІДНО гуми або пдропласта в замкненій камері Винахід відноситься до області верстатобудування і може бути використаний для подачі прутково-трубного матеріалу, наприклад, в токарних автоматах і токарно-револьверних верстатах ВІДОМІ конструкції подавальних цанг подібного призначення (див , наприклад, стандартну подавальну цангу по ГОСТ 2877-80 "Цанги подающие Основные и присоединительные размеры" [1]), які представляють собою циліндричну втулку з закріпляючою різьбовою частиною з одного боку і поздовжніми розрізами з другого, які створюють пружні пелюстки і робочі губки Такі цанги широко застосовуються на токарних автоматах, але через відносно невеликий діапазон робочих розмірів прутка та швидку зношуваність потребують частих замін При цьому металомісткість та трудомісткість виготовлення стандартної цанги значною мірою визначається необхідністю нарізання точної закріпляючої різьбової частини, яка має значно довший ресурс роботи, ніж пружні пелюстки всередині корпуса дому між ним і краєм гайки є певна відстань Крім того обмежується технологічні можливості завдяки зменшення допуску на діаметр прутка, що обумовлюється конструкцією затискного елемента, та зменшення максимального діаметра пругка, який можна обробити на даному верстаті, внаслідок того, що товщина такої збірної цанги складається з товщин корпуса, та затискного елемента В якості прототипу прийнята подавальна цанга [3], в корпусі якої встановлений затискний елемент, виконаний у вигляді гільзи з буртом і поздовжніми прорізями, та кільце із західним конусом В такій цанзі зовнішня поверхня бурту виконана сферичною, а в корпусі виконані поздовжні прорізі і сферична виточка на внутрішній поверхні, призначена для взаємодії зі сферичною поверховою бурту затискного елементу Поздовжні прорізі утворюють два пелюстка Недоліком цієї подавальної цанги с нетехнолопчність та трудомісткість виготовлення через наявність в конструкції сферичних поверхонь Крім того, з'єднання по цим сферичним поверхням за рахунок дружніх сил зумовлює складність складання внаслідок великих сил монтажу та демонтажу затискного елемента, низьку надійність роботи внаслідок чутливості до ударних навантажень при зустрічі прутка з упором та до випадкового збільшення осьових сил, особливо при їх нерівномірності на різні пелюстки Також недоліком є вузький діапазон роботи, тому що при двох пелюстках і стандартній їх довжині забезпечується ВІДОМІ також конструкції (див журнал "Техника молодежи" №5, 1977 [2]),які представляють собою корпус, в якому розміщений затискний елемент, піджатий різьбовою гайкою, а затискний елемент виконаний у вигляді втулки з розрізом, робоча частина виконана у вигляді пари вкладишів Такі цанги більш економічні з точки зору металомісткості та трудомісткості виготовлення через те, що зношується практично лише затискний елемент, який легко замінюється Але застосування таких цанг призводить до збільшення залишку прутка, в наслідок того де затискний елемент знаходиться СО о Ю 50134 подача одного діаметру каліброваного прутка Крім того висока жорсткість пелюсток при кромочному контакті приводить до інтенсивного зносу, що знижує ДОВГОВІЧНІСТЬ цанги В основу винаходу покладене задача вдосконалення подавального патрона шляхом з'єднання затискного елемента і корпуса накидною різьбовою гайкою, що призводить до зниження трудомісткості виготовлення при підвищенні технологічності виготовлення, ДОВГОВІЧНОСТІ, надійності та широкодіапазонності, а крім того до економії металу, зниженню поздовжніх коливань та підвищенню точності позиціонування Рішення поставленої задачі досягається тим, що в подавальному патроні, в корпусі якого встановлено затискний елемент, виконаний у вигляді гільзи з буртом і поздовжніми прорізями, та кільце із західним конусом, новим є те, що затискний елемент і корпус з'єднані накидною різьбовою гайкою Це дозволяє позбавитись сферичних поверхонь, а пружне з єднання затискного елемента з корпусом замінюється на різьбове, що усуває недоліки, пов'язані з ними В подавальному патроні між затискним елементом і кільцем із західним конусом може бути розміщена пружна ланка, наприклад, у вигляді пружини стиску, пружньодемпфірувальна, наприклад, у вигляді гуми, або демпфірувальна ланка, наприклад, у вигляді пдропласта у замкненій камері Усунення в подавальному патроні різьбової приєднувальної частини й частили напрямного пояска зменшує и габарити та металомісткість, що призводить до економії металу, а, крім того, спрощує виготовлення, звільняючи верстатне устаткування і знижуючи трудомісткість Введення пружньо-демпфірувального або демпфірувального елементу, крім того, гасить удар при зустрічі прутка з упором, а це призводить до усунення поздовжніх коливань подаваного прутка та підвищення точності його позиціонування на упорі Введення дружнього елементу також підвищує точність позиціюнування на упорі, але потребує більше часу для перехідного процесу міщено кільце 4 із західним конусом В під кутом а у межах 15 - 30° Є альтернативні рішення виконання подавального патрона, показані на фіг 2, 3, 4 та 5 В подавальному патроні цанга 1 (фіг 2) притиснута до торця перехідної втулки 6 (корпус) накидною гайкою 3, перехідна втулка в свою чергу вгвинчується в трубу подачі 2 Всередині перехідної втулки 6 в виточці розміщено кільце 4 із західним конусом В подавальному патроні цанга 1 (фіг 3) притиснута пружиною 7 до накидної гайки З В подавальному патроні цанга 1 (фіг 4) притиснута пружньо-демпфірувальним елементом 8, наприклад у вигляді гуми, до накидної гайки З В подавальному патроні цанга 1 (фіг 5), труба подачі 2, накидна гайка 3 та кільце із західним конусом 4 утворюють замкнену камеру, яку заповнює демпфірувальний елемент 9, наприклад, пдроплает Бурт цанги 1 та внутрішня поверхня труби подачі 2 утворюють зазор є, який дроселює перетікання демпфірувального елемента з однієї частини камери в іншу, гасячи тим самим поздовжні коливання прутка, які виникають при зустрічі з упором Заявляємий подавальний патрон дозволяє розміщувати його в двох і більше місцях вздовж труби подачі На фіг 6 показано розміщення подавального патрона в трьох місцях вздовж труби подачі Перший патрон фіксується аналогічно до попередніх фігур Другий патрон встановлюється між двома трубами подачі 2 та 10 Третій патрон притиснут до труби подачі 10 накидною гайкою 11, яка має проточки під напрямне кільце 4 та під напрямний поясок цанги 1 Розміщення подавального патрона вздовж труби подачі в декількох місцях дозволяє перерозподілити сили зчеплення при подачі довгомірних прутків на декілька подавальних патронів, знизити їх жорсткість, а значить підвищити широкодіапазонність і ДОВГОВІЧНІСТЬ при зниженні поперечних коливань обертового прутка і зменшенні шуму в напрямній і подавальній трубі Сутність винаходу пояснюється кресленнями, де показано на фіг 1 - поздовжній переріз пропонуємого подавального патрона з трубою подачі, що має зовнішню приєднувальну різьбу, фіг 2 поздовжній переріз того ж патрона з перехідною втулкою під трубу подачі з внутрішньою різьбою, фіг 3 - поздовжній переріз того ж подавального патрона з пружним елементом у вигляді пружини тиску, фіг 4 - поздовжній переріз того ж подавального патрона з пружньо-демпфірувальним елементом у вигляді гуми, фіг 5 - поздовжній переріз того ж подавального патрона з демпфірувальним елементом у вигляді пдропласта у замкненій камері, фіг 6 - поздовжній переріз складеної труби подачі з розміщенням декількох подавальних патронів уздовж труби, фіг 7 - порівняння довжин стандартної і пропонуємої подавальної цанги Подавальний патрон працює наступним чином При заправці прутка 5 в подавальний патрон за рахунок пружної деформації пелюстка створюється сила, яка затискає пруток Тим самим забезпечується необхідна сила зчеплення При ЗМІНІ діаметра прутка 5, поза межах допуску на нього, або при зносі робочого отвору відкручують накидну гайку 3 та замінюють цангу 1 та кільце 4 із західним конусом Про ефективність винаходу можна судити по фіг 7, де L1 - загальна довжина цанги традиційного виконання, L2 - довжина пропонуємої цанги, LH - довжина напрямного пояска, LP - довжина різьби, яка виконується циліндричній поверхні труби подачі або перехідної втулки та не потребує замін, ДІ_ - складається з довжини різьби та половини довжини напрямного пояска і показує економію металу при заміні подавальної цанги традиційного виконання на пропонуєму Джерела інформації 1 ГОСТ 2877-80 "Цанги подающие Основные и присоединительные размеры" 2 Журнал "Техника молодежи" №5, 1977, с 20 Подавальний патрон виконай у вигляді багатопелюсткової гільзи з буртом ліворуч і поздовжніми прорізями праворуч, попередньо зведеними під час термофіксації пелюстків (з губками або без них) Цанга 1 (затискний елемент) (фіг 1) притиснута до торця труби подачі 2 (корпус) накидною гайкою 3 Всередині труби подачі 2 в виточці роз 5 50134 6 3 А С СССР №753545 "Подающая цанга" МПК В23В13/00 /авторы ЮН Кузнецов, А А Вачев, ЮП Дьяченко, Бюл №26, 1986 / ' - /V г/////////
