Спосіб виміру зіяння тріщин

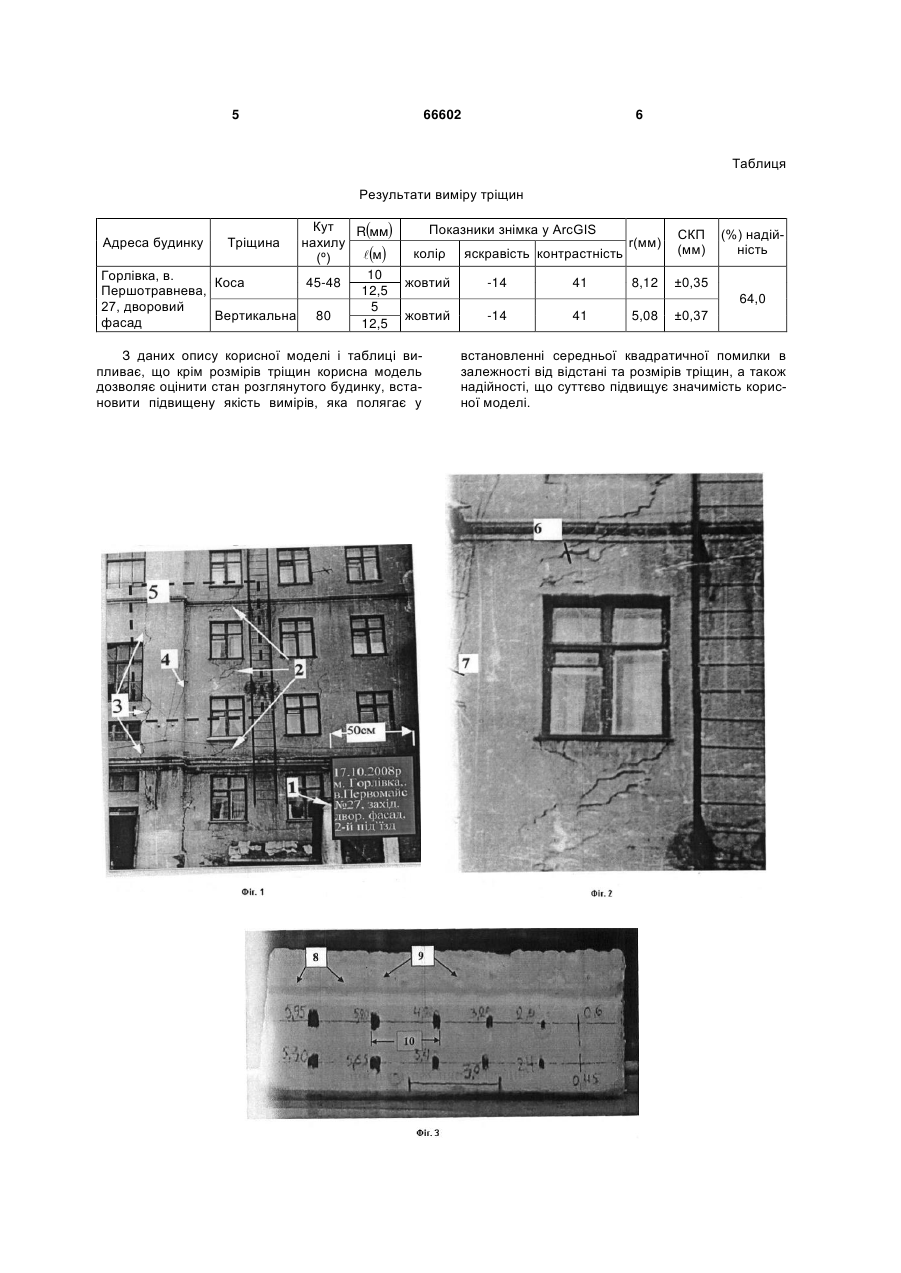

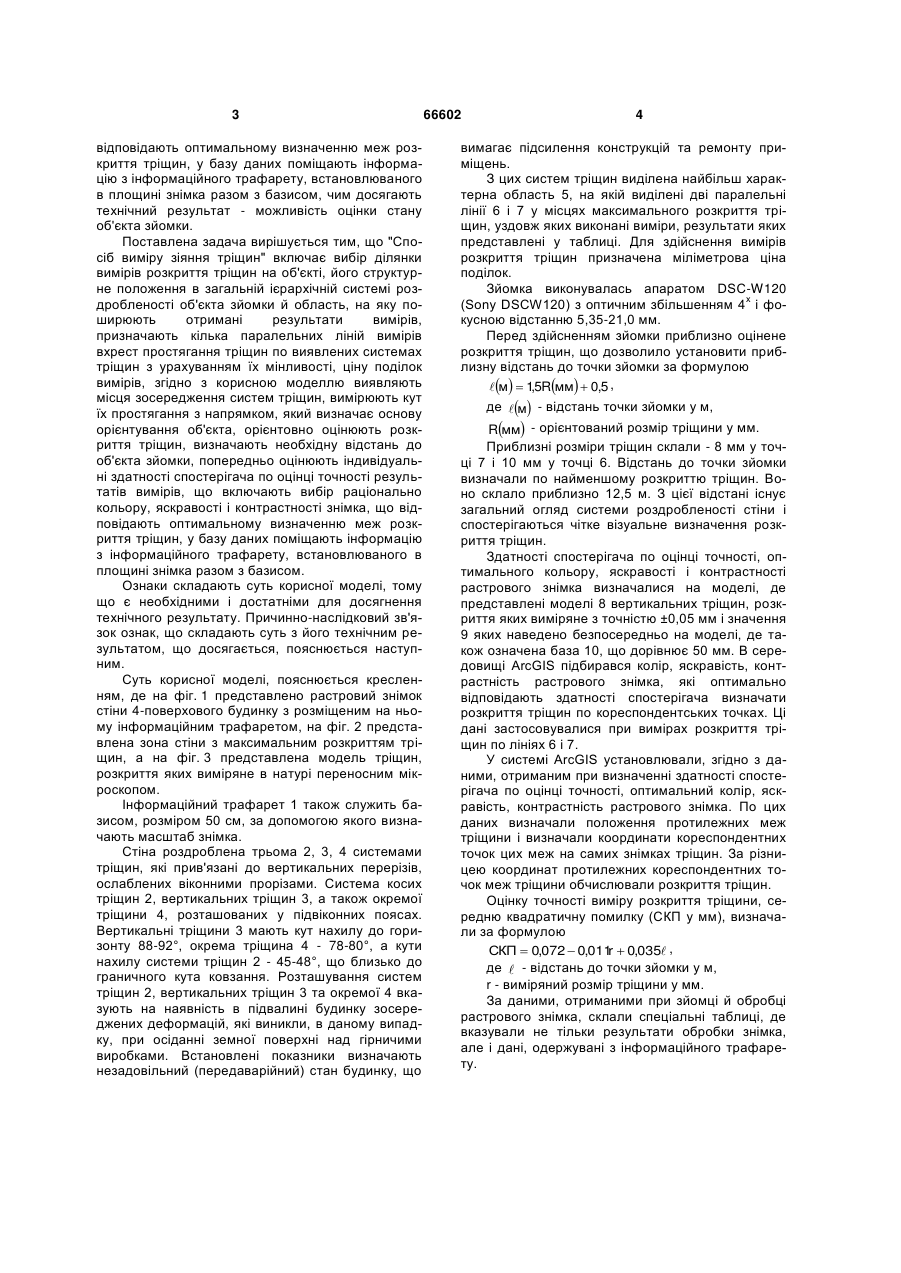

Спосіб виміру зіяння тріщин, що включає вибір ділянки вимірів розкриття тріщин на об'єкті, його структурне положення в загальній ієрархічній системі роздробленості об'єкта зйомки й область, на яку поширюють отримані результати вимірів, призначають кілька паралельних ліній вимірів вхрест 3 відповідають оптимальному визначенню меж розкриття тріщин, у базу даних поміщають інформацію з інформаційного трафарету, встановлюваного в площині знімка разом з базисом, чим досягають технічний результат - можливість оцінки стану об'єкта зйомки. Поставлена задача вирішується тим, що "Спосіб виміру зіяння тріщин" включає вибір ділянки вимірів розкриття тріщин на об'єкті, його структурне положення в загальній ієрархічній системі роздробленості об'єкта зйомки й область, на яку поширюють отримані результати вимірів, призначають кілька паралельних ліній вимірів вхрест простягання тріщин по виявлених системах тріщин з урахуванням їх мінливості, ціну поділок вимірів, згідно з корисною моделлю виявляють місця зосередження систем тріщин, вимірюють кут їх простягання з напрямком, який визначає основу орієнтування об'єкта, орієнтовно оцінюють розкриття тріщин, визначають необхідну відстань до об'єкта зйомки, попередньо оцінюють індивідуальні здатності спостерігача по оцінці точності результатів вимірів, що включають вибір раціонально кольору, яскравості і контрастності знімка, що відповідають оптимальному визначенню меж розкриття тріщин, у базу даних поміщають інформацію з інформаційного трафарету, встановлюваного в площині знімка разом з базисом. Ознаки складають суть корисної моделі, тому що є необхідними і достатніми для досягнення технічного результату. Причинно-наслідковий зв'язок ознак, що складають суть з його технічним результатом, що досягається, пояснюється наступним. Суть корисної моделі, пояснюється кресленням, де на фіг. 1 представлено растровий знімок стіни 4-поверхового будинку з розміщеним на ньому інформаційним трафаретом, на фіг. 2 представлена зона стіни з максимальним розкриттям тріщин, а на фіг. 3 представлена модель тріщин, розкриття яких виміряне в натурі переносним мікроскопом. Інформаційний трафарет 1 також служить базисом, розміром 50 см, за допомогою якого визначають масштаб знімка. Стіна роздроблена трьома 2, 3, 4 системами тріщин, які прив'язані до вертикальних перерізів, ослаблених віконними прорізами. Система косих тріщин 2, вертикальних тріщин 3, а також окремої тріщини 4, розташованих у підвіконних поясах. Вертикальні тріщини 3 мають кут нахилу до горизонту 88-92°, окрема тріщина 4 - 78-80°, а кути нахилу системи тріщин 2 - 45-48°, що близько до граничного кута ковзання. Розташування систем тріщин 2, вертикальних тріщин 3 та окремої 4 вказують на наявність в підвалині будинку зосереджених деформацій, які виникли, в даному випадку, при осіданні земної поверхні над гірничими виробками. Встановлені показники визначають незадовільний (передаварійний) стан будинку, що 66602 4 вимагає підсилення конструкцій та ремонту приміщень. З цих систем тріщин виділена найбільш характерна область 5, на якій виділені дві паралельні лінії 6 і 7 у місцях максимального розкриття тріщин, уздовж яких виконані виміри, результати яких представлені у таблиці. Для здійснення вимірів розкриття тріщин призначена міліметрова ціна поділок. Зйомка виконувалась апаратом DSC-W120 х (Sony DSCW120) з оптичним збільшенням 4 і фокусною відстанню 5,35-21,0 мм. Перед здійсненням зйомки приблизно оцінене розкриття тріщин, що дозволило установити приблизну відстань до точки зйомки за формулою м  15Rмм  0,5 , , де м - відстань точки зйомки у м, Rмм - орієнтований розмір тріщини у мм. Приблизні розміри тріщин склали - 8 мм у точці 7 і 10 мм у точці 6. Відстань до точки зйомки визначали по найменшому розкриттю тріщин. Воно склало приблизно 12,5 м. З цієї відстані існує загальний огляд системи роздробленості стіни і спостерігаються чітке візуальне визначення розкриття тріщин. Здатності спостерігача по оцінці точності, оптимального кольору, яскравості і контрастності растрового знімка визначалися на моделі, де представлені моделі 8 вертикальних тріщин, розкриття яких виміряне з точністю ±0,05 мм і значення 9 яких наведено безпосередньо на моделі, де також означена база 10, що дорівнює 50 мм. В середовищі ArcGIS підбирався колір, яскравість, контрастність растрового знімка, які оптимально відповідають здатності спостерігача визначати розкриття тріщин по кореспондентських точках. Ці дані застосовувалися при вимірах розкриття тріщин по лініях 6 і 7. У системі ArcGIS установлювали, згідно з даними, отриманим при визначенні здатності спостерігача по оцінці точності, оптимальний колір, яскравість, контрастність растрового знімка. По цих даних визначали положення протилежних меж тріщини і визначали координати кореспондентних точок цих меж на самих знімках тріщин. За різницею координат протилежних кореспондентних точок меж тріщини обчислювали розкриття тріщин. Оцінку точності виміру розкриття тріщини, середню квадратичну помилку (СКП у мм), визначали за формулою СКП  0,072  0,011  0,035 , r де  - відстань до точки зйомки у м, r - виміряний розмір тріщини у мм. За даними, отриманими при зйомці й обробці растрового знімка, склали спеціальні таблиці, де вказували не тільки результати обробки знімка, але і дані, одержувані з інформаційного трафарету. 5 66602 6 Таблиця Результати виміру тріщин Кут Показники знімка у ArcGIS Rмм СКП (%) надійнахилу r(мм) (мм) ність коліρ яскравість контрастність м (º) 10 Горлівка, в. Коса 45-48 жовтий -14 41 8,12 ±0,35 12,5 Першотравнева, 64,0 27, дворовий 5 Вертикальна 80 жовтий -14 41 5,08 ±0,37 фасад 12,5 Адреса будинку Тріщина З даних опису корисної моделі і таблиці випливає, що крім розмірів тріщин корисна модель дозволяє оцінити стан розглянутого будинку, встановити підвищену якість вимірів, яка полягає у встановленні середньої квадратичної помилки в залежності від відстані та розмірів тріщин, а також надійності, що суттєво підвищує значимість корисної моделі. 7 Комп’ютерна верстка М. Ломалова 66602 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
