Моталка

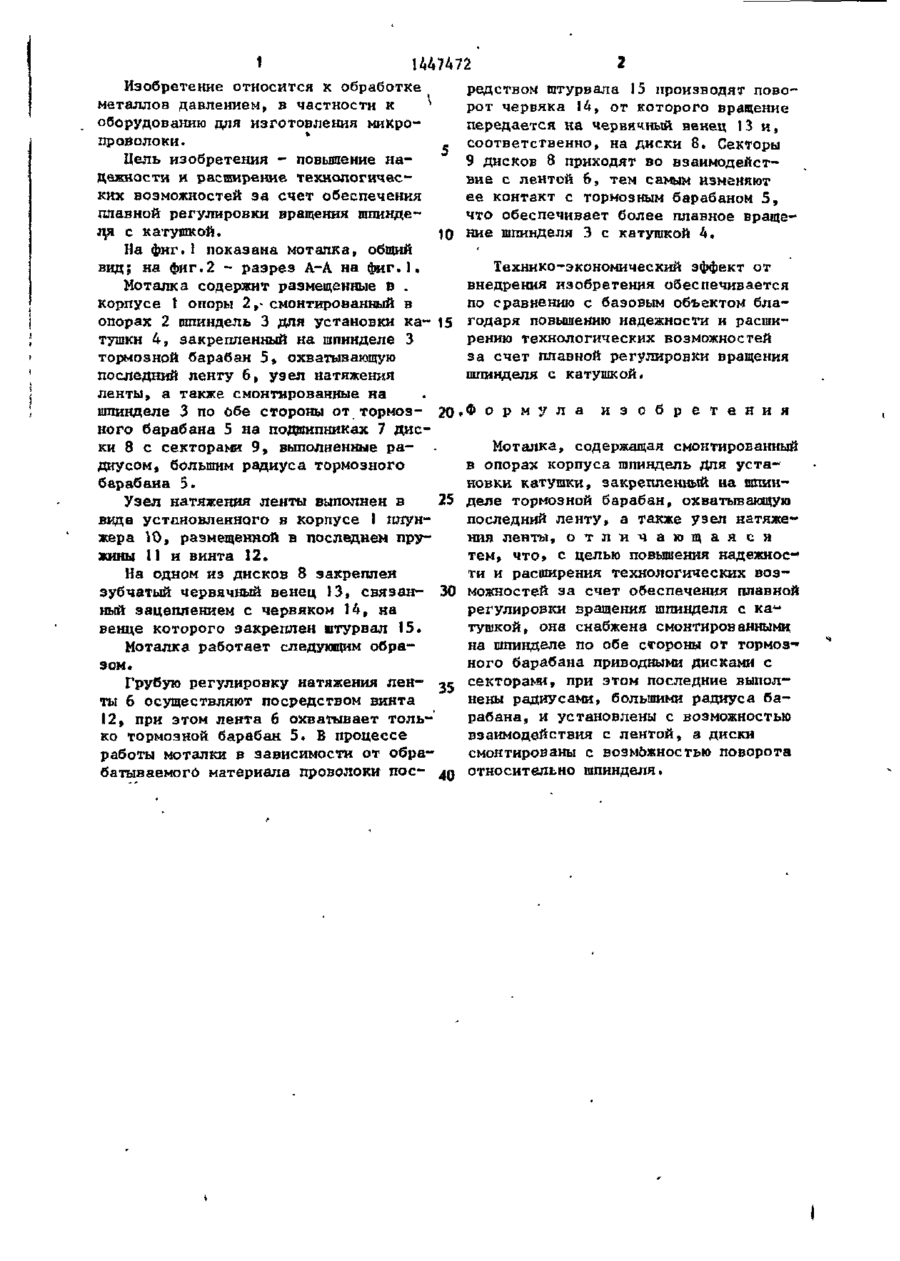

Изобретение относится к обработ ке металлов давлением, в частности к оборудованию для изготовления мнкропроволоки. Цель изобретения - повышение надежности и расширение технологических возможностей за счет обеспечения плавной регулировки вращения шпинделя с катушкой. Для осуществления плавного вращения шпинделя 3 с катушкой 4 производят поворот червяка 14, червячного венца 13, а следовательно, и дисков 8 с секторами 9. Секторы 9 приподнимают ленту 6 на тормозном барабане 5, т.е. освобождают барабан, а значит и шпиндель 3 с ; катушкой 4. 2 ил. І (Л с to 1 U47472 Изобретение относится к обработке металлов давлением, в частности к * оборудованию для изготовления микропроволоки. Цель изобретения - повышение надежности и расширение технологических возможностей эа счет обеспечения плавной регулировки вращения шпиндез\я с катушкой. 10 На фиг.1 показана моталка, общий вид; на фиг.2 - разрез А-А на фиг.1. Моталка содержит размещенные в . корпусе t опоры 2,- смонтированный в опорах 2 шпиндель 3 для установки ка- 15 тушкн 4, закрепленный на шпинделе 3 тормозной барабан 5, охватывающую последний ленту 6, узел натяжения ленты, а также смонтированные на шпинделе 3 по обе стороны от тормоз- 20 ного барабана 5 на подшипниках 7 диски 8 с секторами 9, выполненные радиусом, большим радиуса тормозного барабана 5. 25 Узел натяжения ленты выполнен в виде установленного в корпусе 1 плунжера 10, размещенной в последнем пружины 11 и винта 12. На одном из дисков 8 закреплен зубчатый червячный венец 13, связан- 30 ный зацеплением с червяком 14, на венце которого закреплен штурвал 15. Моталка работает следующим образом. Грубую регулировку натяжения лен- ^ ты 6 осуществляют посредством винта 12, при этом лента 6 охватывает только тормозной барабан 5. В процессе работы моталки в зависимости от обрабатываемого материала проволоки пос- до редством штурвала 15 производят поворот червяка 14, от которого вращение передается на червячный венец 13 и, соответственно, на диски 8. Секторы 9 дисков 8 приходят во взаимодействие с лентой 6, тем самым изменяют ее контакт с тормозным барабаном 5, что обеспечивает более плавное вращение шпинделя 3 с катушкой 4, Технико-экономический эффект от внедрения изобретения обеспечивается по сравнению с базовым объектом благодаря повышению надежности и расширению технологических возможностей за счет плавной регулировки вращения шпинделя с катушкой* ,Формула и з о б р е т е н и я Моталка, содержащая смонтированный в опорах корпуса шпиндель для установки катушки, закреппеншлй на шпинделе тормозной барабан, охватывающую последний ленту, а также узел натяжения ленты, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и расширения технологических возможностей эа счет обеспечения плавной регулировки вращения шпинделя с картушкой, она снабжена смонтированными на шпинделе по обе стороны от тормозного барабана приводными дисками с секторами, при этом последние выполнены радиусами, большими радиуса барабана, и установлены с возможностью взаимодействия с лентой, а диски смонтированы с возможностью поворота относительно шпинделя. 1447472 15 ^ Фиг. 1 Составитель В.Гринберг Редактор М.Петрова Техред Л.Сердюкова Корректор В.Романенхо Заказ 6784/9 Тираж 709 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при 113035, Москва, Ж-35 , Раушская наб., д, 4/5 ГКНТ СССР Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
