Верстат вальцьовий борошномельний

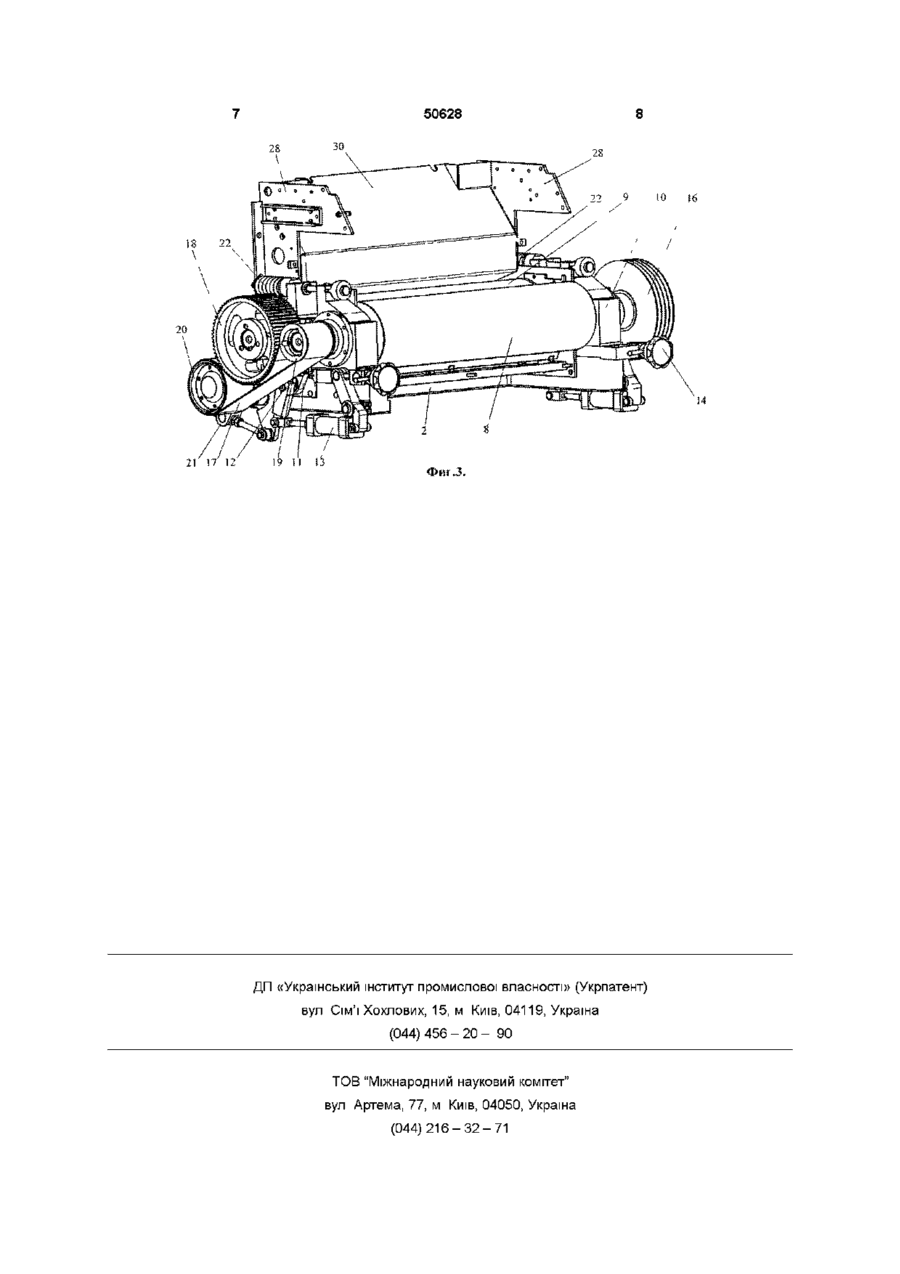

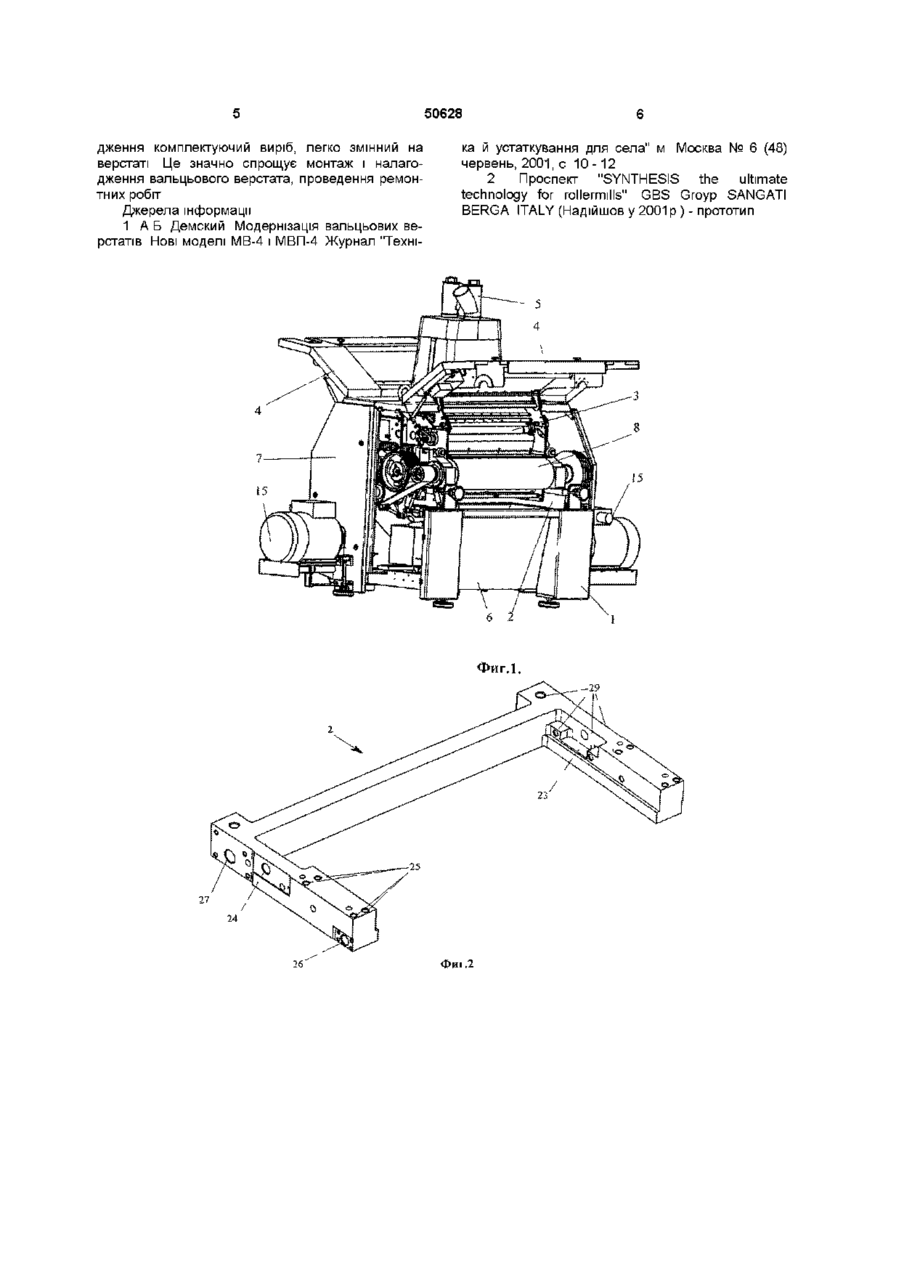

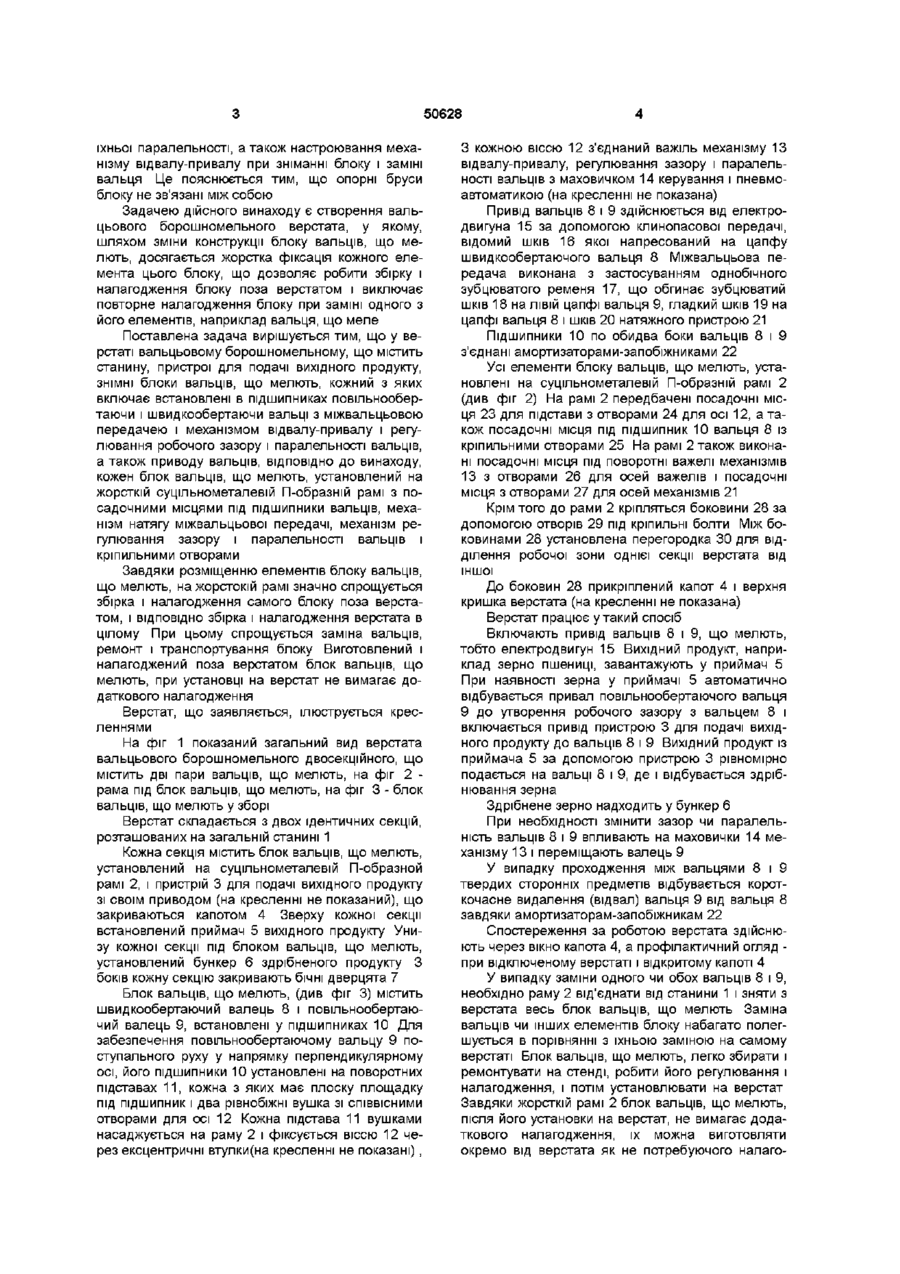

Верстат вальцьовий борошномельний, що містить станину, пристрої для подачі вихідного продукту, ЗНІМНІ блоки молольних вальців, кожний з яких включає повільнообертові і швидкообертові вальці з міжвальцьовою передачею і механізмом відвалу-привалу, регулювання робочого зазору і паралельності вальців, приводу вальців, який відрізняється тим, що кожний блок молольних вальців установлений на жорсткій суцільнометалевій П-подібній рамі з посадочними місцями під підшипники вальців, механізм натягу міжвальцьової передачі, механізми регулювання зазору і паралельності вальців з кріпильними отворами Винахід відноситься до пристроїв для здрібнювання зерна і проміжних продуктів розмелу злакових культур, зокрема до вальцьових верстатів, які, використовуються на борошномельних та круп'яних підприємствах Здрібнювання у вальцьових верстатах здійснюється у клиноподібному просторі, утвореному поверхнями двох циліндричних рівнобіжних вальців, що обертаються з різними швидкостями назустріч один одному Зерно руйнується в результаті деформації стиску і зрушення В даний час у борошномельній промисловості знайшли широке застосування чотиривальцьові та восьмивальцьові верстати з мелющими рифленими чи гладкими з мікрошорсткуватою поверхнею вальцями Відомий двосекційний чотиривальцьовий верстат МВ-4 із гравітаційним виводом здрібненого продукту, що містить станину, на якій закріплені пристрій для подачі вихідного продукту у виді розподільного і дозуючого валків із секторною заслінкою, вальців, що мелють, із приводом і міжвальцьовою шестеренчастою передачею, а також з механізмом відвалу-привалу і регулювання зазору і паралельності вальців Пристрій для подачі вихідного продукту приводиться у рух плоскопасовою передачею від маточини швидкообертаючого вальця, що меле Між розподільним і дозуючим валками встановлена шестеренчаста передача Верс тат обладнаний металевими бункерами прийому продуктів розмелу [1] Недоліком відомого верстата є складність обслуговування і заміни вальців, що мелють Наприклад, для заміни одного з вальців необхідно розбирати практично цілком одну секцію верстата Після заміни вальця, що меле, необхідно робити налагодження всіх зазорів, паралельності вальців, регулювання міжвальцьових передач Найбільш близьким по технічній суті та ефекту, що досягається, є двосекційний чотиривальцьовий борошномельний верстат, що містить станину, два пристрої для подачі вихідного продукту, установлених з можливістю висування при відкритих капотах, два знімних блоки вальців, що мелють, у кожнім з яких на двох не зв'язаних між собою опорних брусах встановлені у підшипниках повільнообертаючий і швидкообертаючий вальці з міжвальцьовою передачею на зубцюватому ремені і механізм відвалу-привалу і регулювання робочого зазору і паралельності вальців Верстат містить також приводи вальців - двигуни з клинопасовою передачею та швидкообертаючих вальців Пристрій подачі вихідного продукту містить розподільний і дозуючий валки, один із яких має привід від мотор-редуктора, а між валками - пасову передачу [2] Однак і цей відомий верстат має недолік Хоча блок вальців, що мелють, і виконаний знімним, він не забезпечує збереження зазорів між вальцями і 00 (О о ю 50628 їхньої паралельності, а також настроювання механізму відвалу-привалу при зніманні блоку і заміні вальця Це пояснюється тим, що опорні бруси блоку не зв'язані між собою Задачею дійсного винаходу є створення вальцьового борошномельного верстата, у якому, шляхом зміни конструкції блоку вальців, що мелють, досягається жорстка фіксація кожного елемента цього блоку, що дозволяє робити збірку і налагодження блоку поза верстатом і виключає повторне налагодження блоку при заміні одного з його елементів, наприклад вальця, що меле Поставлена задача вирішується тим, що у верстаті вальцьовому борошномельному, що містить станину, пристрої для подачі вихідного продукту, ЗНІМНІ блоки вальців, що мелють, кожний з яких включає встановлені в підшипниках повільнообертаючи і швидкообертаючи вальці з міжвальцьовою передачею і механізмом відвалу-привалу і регулювання робочого зазору і паралельності вальців, а також приводу вальців, ВІДПОВІДНО ДО винаходу, кожен блок вальців, що мелють, установлений на жорсткій суцільнометалевій П-образній рамі з посадочними місцями під підшипники вальців, механізм натягу міжвальцьової передачі, механізм регулювання зазору і паралельності вальців і кріпильними отворами Завдяки розміщенню елементів блоку вальців, що мелють, на жорстокій рамі значно спрощується збірка і налагодження самого блоку поза верстатом, і ВІДПОВІДНО збірка і налагодження верстата в цілому При цьому спрощується заміна вальців, ремонт і транспортування блоку Виготовлений і налагоджений поза верстатом блок вальців, що мелють, при установці на верстат не вимагає додаткового налагодження Верстат, що заявляється, ілюструється кресленнями На фіг 1 показаний загальний вид верстата вальцьового борошномельного двосекційного, що містить дві пари вальців, що мелють, на фіг 2 рама під блок вальців, що мелють, на фіг 3 - блок вальців, що мелють у зборі Верстат складається з двох ідентичних секцій, розташованих на загальній станині 1 Кожна секція містить блок вальців, що мелють, установлений на суцільнометалевій П-образной рамі 2, і пристрій 3 для подачі вихідного продукту зі своїм приводом (на кресленні не показаний), що закриваються капотом 4 Зверху кожної секції встановлений приймач 5 вихідного продукту Унизу кожної секції під блоком вальців, що мелють, установлений бункер 6 здрібненого продукту З боків кожну секцію закривають бічні дверцята 7 Блок вальців, що мелють, (див фіг 3) містить швидкообертаючий валець 8 і повільнообертаючий валець 9, встановлені у підшипниках 10 Для забезпечення повільнообертаючому вальцу 9 поступального руху у напрямку перпендикулярному осі, його підшипники 10 установлені на поворотних підставах 11, кожна з яких має плоску площадку під підшипник і два рівнобіжні вушка зі СПІВВІСНИМИ отворами для осі 12 Кожна підстава 11 вушками насаджується на раму 2 і фіксується віссю 12 через ексцентричні втулки(на кресленні не показані) , З кожною віссю 12 з'єднаний важіль механізму 13 відвалу-привалу, регулювання зазору і паралельності вальців з маховичком 14 керування і пневмоавтоматикою (на кресленні не показана) Привід вальців 8 і 9 здійснюється від електродвигуна 15 за допомогою клинопасової передачі, відомий шків 16 якої напресований на цапфу швидкообертаючого вальця 8 Міжвальцьова передача виконана з застосуванням однобічного зубцюватого ременя 17, що обгинає зубцюватий шків 18 на ЛІВІЙ цапфі вальця 9, гладкий шків 19 на цапфі вальця 8 і шків 20 натяжного пристрою 21 Підшипники 10 по обидва боки вальців 8 і 9 з'єднані амортизаторами-запобіжниками 22 Усі елементи блоку вальців, що мелють, установлені на суцільнометалевій П-образній рамі 2 (див фіг 2) На рамі 2 передбачені посадочні місця 23 для підстави з отворами 24 для осі 12, а також посадочні місця під підшипник 10 вальця 8 із кріпильними отворами 25 На рамі 2 також виконані посадочні місця під поворотні важелі механізмів 13 з отворами 26 для осей важелів і посадочні місця з отворами 27 для осей механізмів 21 Крім того до рами 2 кріпляться боковини 28 за допомогою отворів 29 під кріпильні болти Між боковинами 28 установлена перегородка ЗО для відділення робочої зони однієї секції верстата від іншої До боковин 28 прикріплений капот 4 і верхня кришка верстата (на кресленні не показана) Верстат працює у такий спосіб Включають привід вальців 8 і 9, що мелють, тобто електродвигун 15 Вихідний продукт, наприклад зерно пшениці, завантажують у приймач 5 При наявності зерна у приймачі 5 автоматично відбувається привал повільнообертаючого вальця 9 до утворення робочого зазору з вальцем 8 і включається привід пристрою 3 для подачі вихідного продукту до вальців 8 і 9 Вихідний продукт із приймача 5 за допомогою пристрою 3 рівномірно подається на вальці 8 і 9, де і відбувається здрібнювання зерна Здрібнене зерно надходить у бункер 6 При необхідності змінити зазор чи паралельність вальців 8 і 9 впливають на маховички 14 механізму 13 і переміщають валець 9 У випадку проходження між вальцями 8 і 9 твердих сторонніх предметів відбувається короткочасне видалення (відвал) вальця 9 від вальця 8 завдяки амортизаторам-запобіжникам 22 Спостереження за роботою верстата здійснюють через вікно капота 4, а профілактичний огляд при відключеному верстаті і відкритому капоті 4 У випадку заміни одного чи обох вальців 8 і 9, необхідно раму 2 від'єднати від станини 1 і зняти з верстата весь блок вальців, що мелють Заміна вальців чи інших елементів блоку набагато полегшується в порівнянні з їхньою заміною на самому верстаті Блок вальців, що мелють, легко збирати і ремонтувати на стенді, робити його регулювання і налагодження, і потім установлювати на верстат Завдяки жорсткій рамі 2 блок вальців, що мелють, після його установки на верстат, не вимагає додаткового налагодження, їх можна виготовляти окремо від верстата як не потребуючого налаго 50628 дження комплеісгуючии виріб, легко змінний на верстаті Це значно спрощує монтаж і налагодження вальцьового верстата, проведення ремонтних робіт Джерела інформації 1 А Б Демский Модернізація вальцьових верстатів Нові моделі МВ-4 і МВП-4 Журнал "Техні ка й устаткування для села" м Москва № 6 (48) червень, 2001, с 10-12 2 Проспект "SYNTHESIS the ultimate technology for rollermills" GBS Groyp SANGATI BERGA ITALY (Надійшов у 2001 p ) - прототип 6 2 Фиг.1. Фиі.2 50628 21 17 1 Фиг.3. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
