Установка для пневмотранспортування штучних вантажів

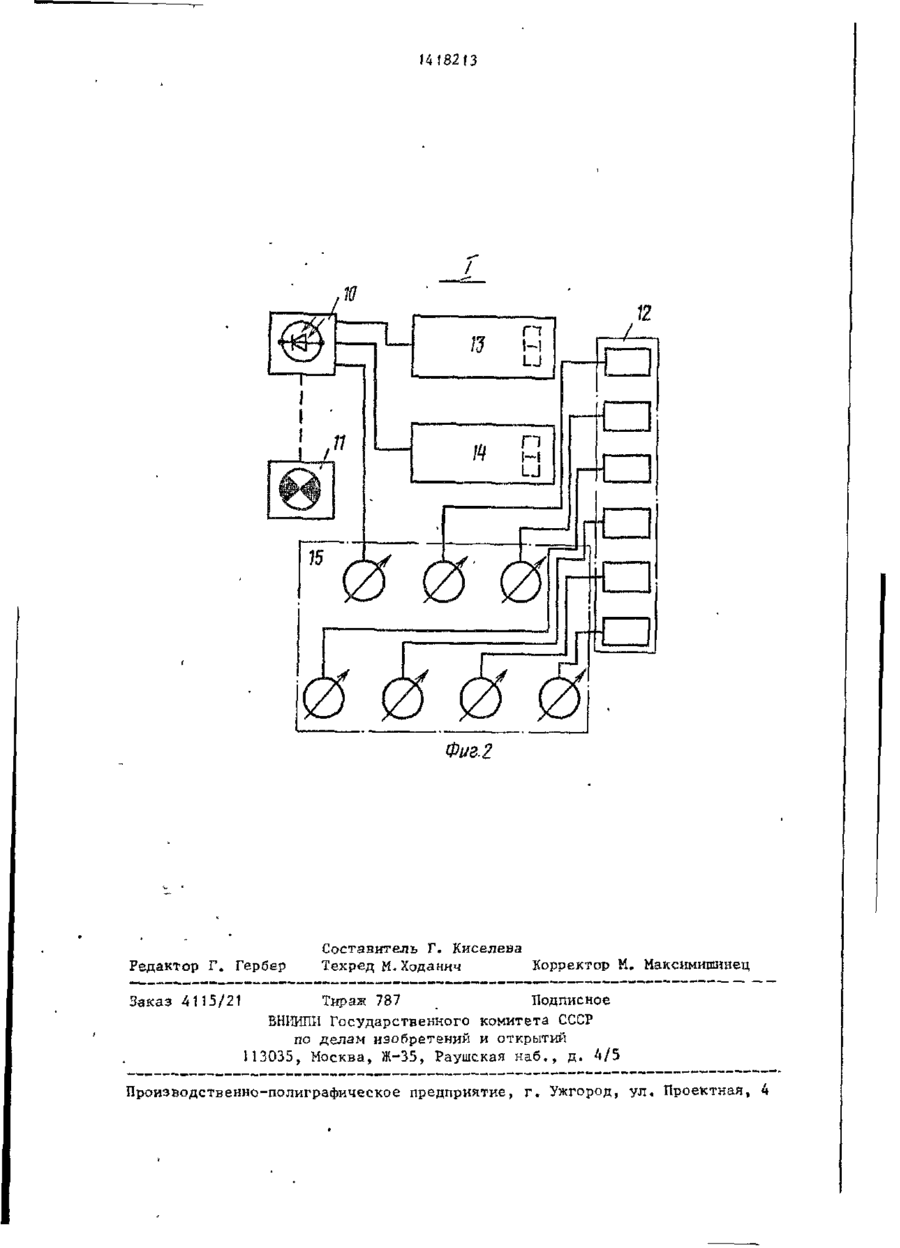

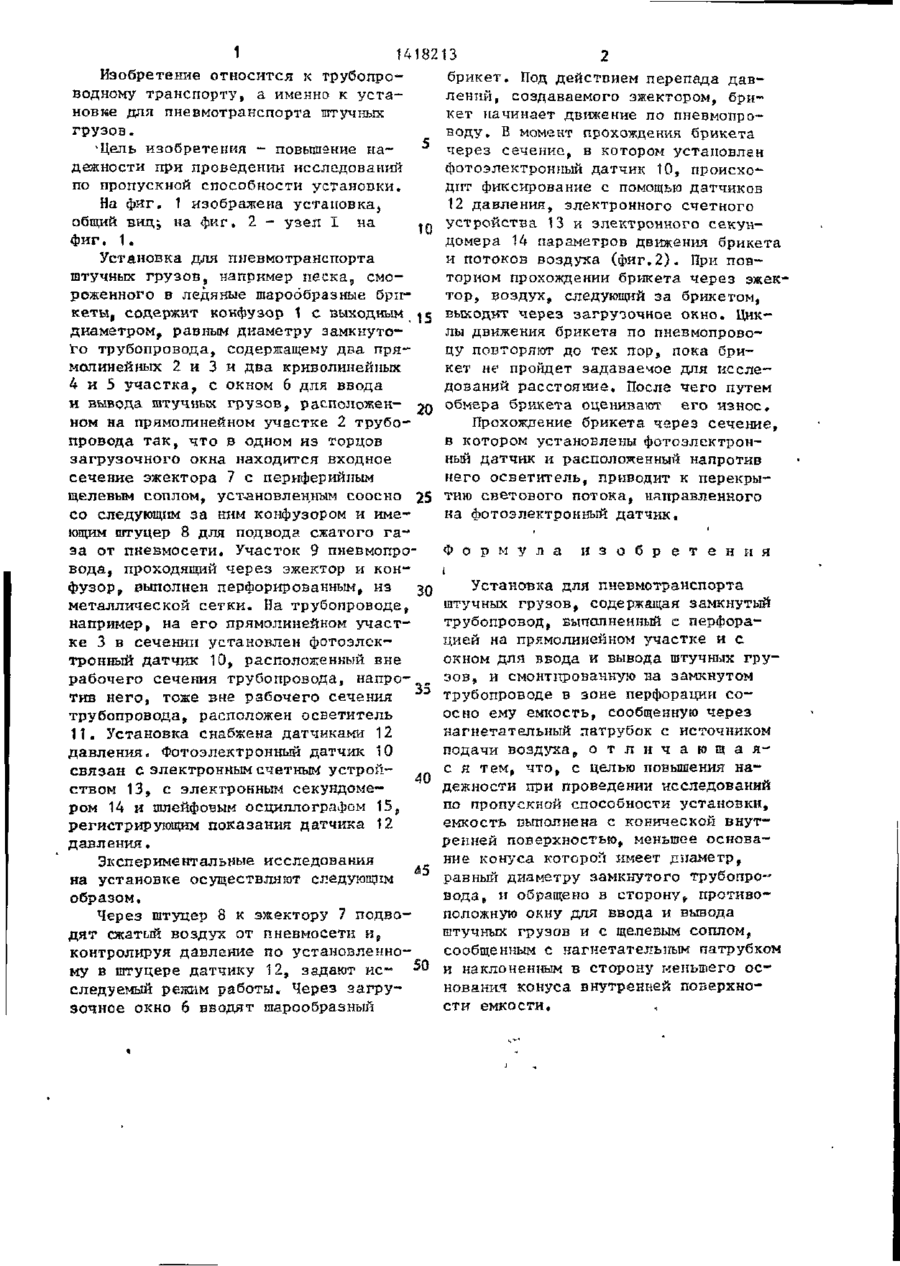

Изобретение относится к пневмотранспорту штучных грузов, а именно к. установке для пневмотранспорта штучных грузов. Целью изобретения является повышение надежности при проведении исследований по пропускной способности установки. Установка состоит из последовательно расположенных и соосных конфузора 1, замкну того трубопровода круглого сечения, содержащего два прямолинейных 2,3 и два криволинейных 4,5 участка, с окном 6, расположенным на прямолинейном участке 2 трубопровода так, что в одном из его торцов находится входное сечение эжектора 7 с периферийным щелевым соплом, установленным соосно со следующим за ним конфуэором 1 н имеющим штуцер 8 для подвода сжатого газа от пневмосети. Участок 9 пневмопровода, проходящий через эжектор 7 я конфузор 1, выполнен перфорированным из металлической сетки. На прямолинейном участке 3 установлен фотоэлектронный дйтчик 10, расположенный вне рабочего сечения трубопровода, напротив него расположен осветитель 11, Стенд снабжен датчиками 12 давления. Фотоэлектронный датчик 10 связан с датчиками давлення 12, электронным счетным устройством и электронным секундомером. 2 ил. 1 14 18213 2 Изобретение относится к трубопробрикет. Под действием перепада давводному транспорту, а именно к усталений, создаваемого эжектором, бриновке для пневмотранспорта штучных кет начинает движение по пневмопрогрузов. воду. В момент прохождения брикета •Цель изобретения - повышение начерез сечение, в котором установлен дежности при проведении исследований фотоэлектронный датчик 10, происхопо пропускной способности установки. дит фиксирование с помощью датчиков 12 давления, электронного счетного На фиг. 1 изображена установка, общий вид; на фиг, 2 - узел I на -JQ устройства 13 и электронного секунфиг. 1. домера 14 параметров движения брикета Установка для пневмотранспорта и потоков воздуха (фиг.2). При повштучных грузов, например песка, смоторном прохождении брикета через эжекроженного в ледяные шарообразные бритор, воздух, следующий за брикетом, кеты, содержит конфузор 1 с выходным ^5 выходит через загрузочное окно. Цикдиаметром^ равным диаметру замкнутолы движения брикета по пневмопрового трубопровода, содержащему два пряду повторяют до тех пор, пока бримолинейных 2 и 3 и два криволинейных кет не пройдет задаваемое для иссле4 и 5 участка, с окном 6 для ввода дований расстояние. После чего путем и вывода штучных грузов, расположен- 2о обмера брикета оценивают его износ. ном на прямолинейном участке 2 трубоПрохождение брикета через сечение, провода так, что в одном из торцов в котором установлены фотоэлектронзагрузочного окна находится входное ный датчик и расположенный напротив сечение эжектора 7 с периферийным него осветитель, приводит к перекрыщелевым соплом, установленным соосно 25 тиго светового потока, направленного со следующим за ним конфузором и имена фотоэлектронный датчик. ющим штуцер 8 для подвода сжатого газа от пкевмосети. Участок 9 пневмопроФ о р м у л а и з о б р е т е н и я вода, проходящий через эжектор и конфузор, выполнен перфорированным, из Установка для пневмотранспорта металлической сетки. На трубопроводе, штучных грузов, содержащая замкнутый например, на его прямолинейном участтрубопровод, выполненный с перфораке 3 в сечении установлен фотоэлекцией на прямолинейном участке и с тронный датчик 10, расположенный вне окном для ввода и вывода штучных грурабочего сечения трубопровода, напро-. зов, и смонтированную на замкнутом тив него, тоже вне рабочего сечения трубопроводе в зоне перфорации сотрубопровода^ расположен осветитель осно ему емкость, сообщенную через 11. Установка снабжена датчиками 12 нагнетательный патрубок с источником давления. Фотоэлектронный датчик 10 подачи воздуха, о т л и ч а ю щ а я связан С электронным счетным устройс я тем, что, с целью повышения наством 13, с электронным секундомедежности при проведении исследований ром 14 и шлейфовим осциллографом 15 S по пропускной способности установки, регистрирующим показания датчика 12 емкость выполнена с конической внутдавления. ренней поверхностью, меньшее основаЭкспериментальные исследования на установке осуществляют следуюіщім образом. Через штуцер 8 к эжектору 7 подводят сжатый воздух от пневмосетн и, контролируя давление по установленному в штуцере датчику 12, задают исследуемый режим работы. Через загрузочное окно 6 вводят шарообразный ние конуса которой имеет диаметр, равный диаметру замкнутого трубопровода, и обращено в сторонуf противоположную окну для ввода и вывода штучных грузов и с щелевым соплом, сообщенным с нагнетательным патрубком и наклоненным в сторону меньшего основания конуса внутренней поізерхности емкости. U18213 10 13 п 12 LJ Фиг. 2 Редактор Г. Гербер Заказ 4115/21 Составитель Г. Киселева Техред М.Ходанич Корректор М, Максимишинец Тираж 787 Подписное ЗНИИПИ Государственного комитета СССР по делам изобретений и открытии П 3 0 3 5 , Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
