Міжклітьова арматура прокатного стана

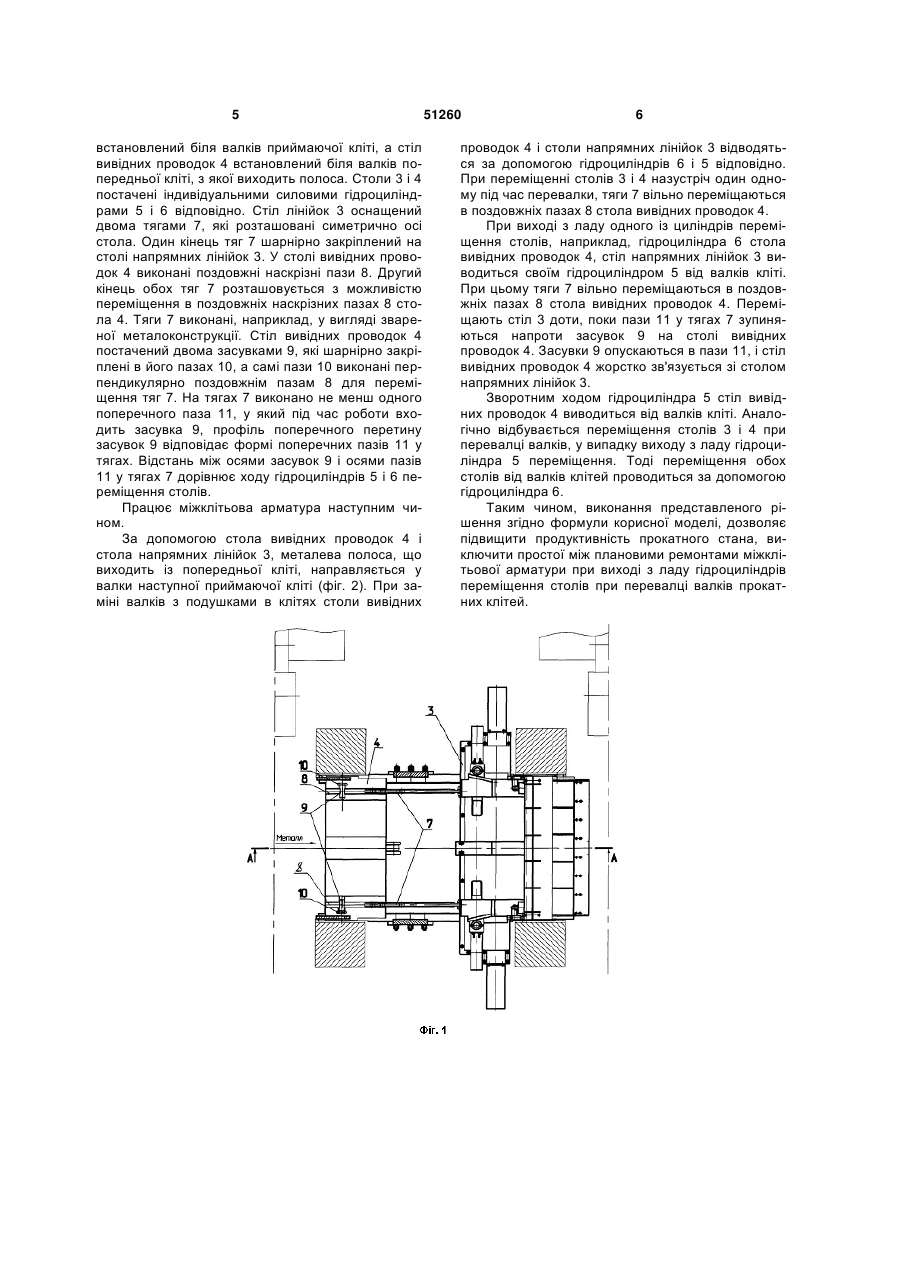

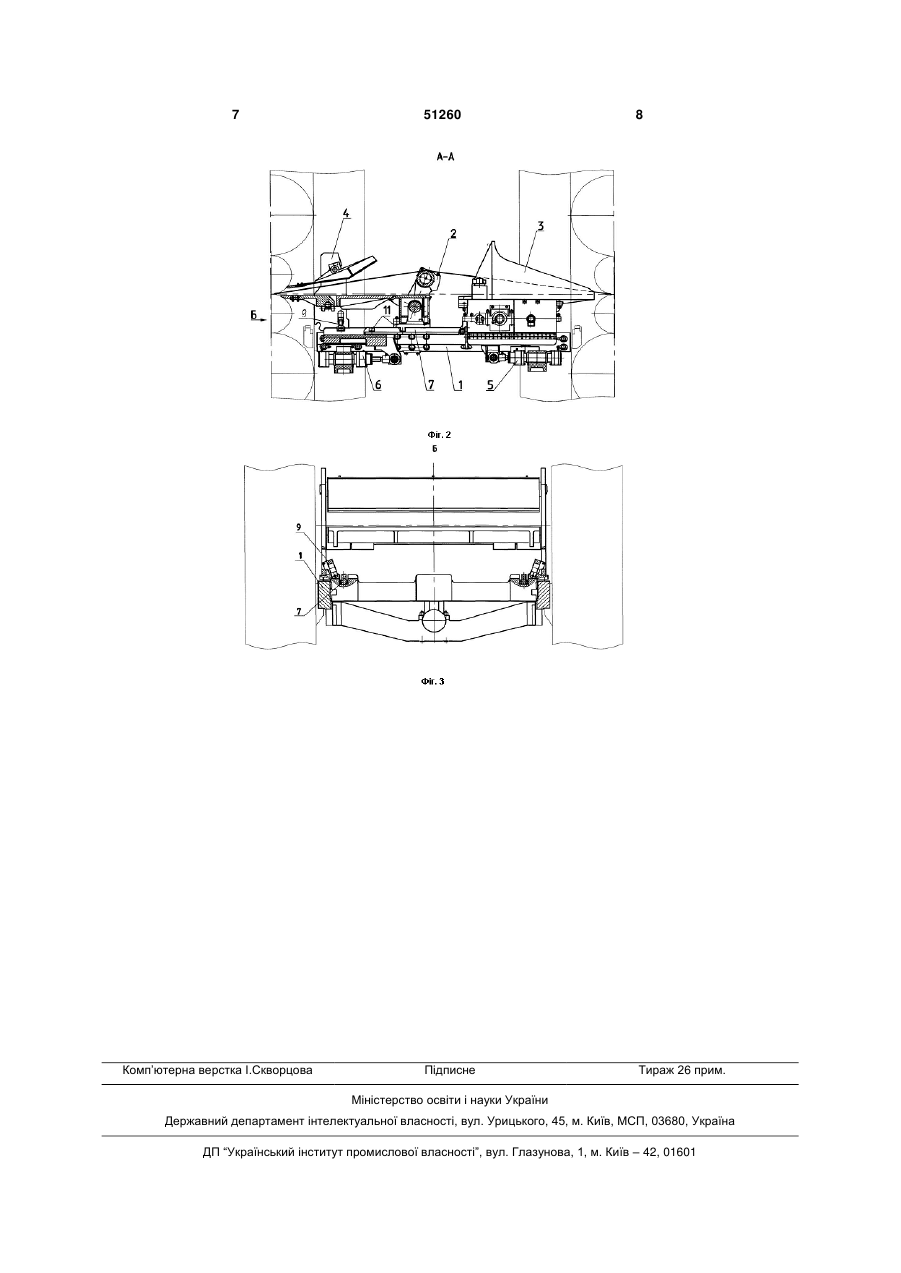

Міжклітьова арматура прокатного стана, що містить напрямні балки, петлетримач, опори якого закріплені на балках, стіл напрямних лінійок і стіл вивідних проводок, які установлені на балках з можливістю переміщення від індивідуальних силових гідроциліндрів переміщення столів під час перевалки валків, яка відрізняється тим, що міжклі 3 столів неможливо здійснити перевалку валків без відведення всіх столів від валків кліті. Необхідний додатковий час для демонтажу і заміни будь якого із циліндрів переміщення столів, що приведе до демонтажу обладнання міжклітьової арматури та зупинки стана. В основу корисної моделі поставлене завдання - підвищення продуктивності прокатного стана. Це завдання вирішується за рахунок технічного результату, який полягає у виключенні можливих простоїв між плановими ремонтами міжклітьової арматури при заміні якого не будь з гідроциліндрів відведення встаткування від валків клітей. Для досягнення вищевказаного результату в міжклітьовій арматурі прокатного стана, до складу якої входять напрямні балки, петлетримач, опори якого закріплені на балках, стіл напрямних лінійок і стіл вивідних проводок, які установлені на балках з можливістю переміщення від індивідуальних силових гідроциліндрів переміщення столів під час перевалки валків, відповідно до корисної моделі, міжклітьова арматура обладнана двома тягами один кінець, яких шарнірно закріплений на столі напрямних лінійок симетрично його осі, а другий вільний кінець тяг установлений з можливістю переміщення у двох поздовжніх наскрізних пазах виконаних у столі вивідних проводок симетрично осі стола, при цьому стіл вивідних проводок постачений двома засувками, які шарнірно закріплені в його пазах виконаних перпендикулярно поздовжнім пазам для переміщення тяг, а на кожній тязі виконано не менш одного поперечного паза для розміщення вищезгаданих засувок, причому відстань між осями засувок і осями поперечних пазів у тягах дорівнює ходу гідроциліндра переміщення столів, а профіль поперечного перетину засувок відповідає формі поперечних пазів у тягах. У результаті порівняльного аналізу пропонованої міжклітьової арматури прокатного стана із найближчим аналогом установлено, що вони мають наступні загальні ознаки: - напрямні балки; - петлетримач, опори якого закріплені на балках; - стіл напрямних лінійок; - стіл вивідних проводок; - столи встановлені на балках з можливістю переміщення від індивідуальних силових гідроциліндрів переміщення при перевалці валків, а також відмітні ознаки: - постачання двома тягами, один кінець, яких шарнірно закріплений на столі напрямних лінійок симетрично його осі; - установлення другого вільного кінця тяг з можливістю переміщення у двох поздовжніх наскрізних пазах, виконаних у столі вивідних проводок симетрично осі стола; - постачання стола вивідних проводок двома засувками, які шарнірно закріплені в його пазах виконаних перпендикулярно поздовжнім пазам для переміщення тяг; - виконання на кожній тязі не менш одного поперечного паза для розміщення засувок; 51260 4 - виконання відстані між осями засувок і осями поперечних пазів у тягах рівної ходу гідроциліндра переміщення столів; - відповідність профілю поперечного перетину засувок формі поперечних пазів у тягах. Таким чином, запропонована міжклітьова арматура прокатного стана має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що міжклітьова арматура постачена двома тягами один кінець, яких шарнірно закріплений на столі напрямних лінійок симетрично його осі, а другий вільний кінець тяг установлений з можливістю переміщення у двох поздовжніх наскрізних пазах виконаних у столі вивідних проводок симетрично осі стола, при цьому стіл вивідних проводок постачений двома засувками, які шарнірно закріплені в його пазах виконаних перпендикулярно поздовжнім пазам для переміщення тяг, а на кожній тязі виконано не менш одного поперечного паза для розміщення вищезгаданих засувок, причому відстань між осями засувок і осями поперечних пазів у тягах дорівнює ходу гідроциліндра переміщення столів, а профіль поперечного перетину засувок відповідає формі поперечних пазів у тягах, стало можливим за допомогою встановлення жорсткого зв'язку між столами у випадку виходу із ладу одного з гідроциліндрів переміщення використовувати один із робочих силових гідроциліндрів для відведення встаткування від валків клітей. Тим самим можна виключити простої між плановими ремонтами міжклітьової арматури, які можуть виникнути при виході з ладу одного з гідроциліндрів переміщення столів. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, невідомо з рівня техніки й тому воно є новим. Технічне рішення, яке заявляється, промислово застосовано, тому що його технологічне й технічне виконання не представляє труднощів. По цьому технічному рішенню виконаний робочий проект стана 2500 г. п. на МагнітМК (Росія). Таким чином, технічному рішенню, яке заявляється може представлятися правова охорона, тому що воно є новим і промислово застосовано, тобто відповідає критеріям корисної моделі. Корисна модель пояснюється кресленнями, на яких зображені: фіг. 1 - загальний вид міжклітьової арматури; фіг. 2 - розріз А-А по фіг. 1; фіг. 3 - вид Б на фіг. 2 Міжклітьова арматура на прокатному стані (фіг. 1 і 2) складається з напрямних балок 1, які встановлені між клітями (кліті на фіг. 1 і 2 показані тонко), петлетримача 2, опори якого закріплені на балках 1, стола напрямних лінійок 3 і стола вивідних проводок 4, які встановлені на балках 1 з можливістю переміщення. Стіл напрямних лінійок 3 5 встановлений біля валків приймаючої кліті, а стіл вивідних проводок 4 встановлений біля валків попередньої кліті, з якої виходить полоса. Столи 3 і 4 постачені індивідуальними силовими гідроциліндрами 5 і 6 відповідно. Стіл лінійок 3 оснащений двома тягами 7, які розташовані симетрично осі стола. Один кінець тяг 7 шарнірно закріплений на столі напрямних лінійок 3. У столі вивідних проводок 4 виконані поздовжні наскрізні пази 8. Другий кінець обох тяг 7 розташовується з можливістю переміщення в поздовжніх наскрізних пазах 8 стола 4. Тяги 7 виконані, наприклад, у вигляді звареної металоконструкції. Стіл вивідних проводок 4 постачений двома засувками 9, які шарнірно закріплені в його пазах 10, а самі пази 10 виконані перпендикулярно поздовжнім пазам 8 для переміщення тяг 7. На тягах 7 виконано не менш одного поперечного паза 11, у який під час роботи входить засувка 9, профіль поперечного перетину засувок 9 відповідає формі поперечних пазів 11 у тягах. Відстань між осями засувок 9 і осями пазів 11 у тягах 7 дорівнює ходу гідроциліндрів 5 і 6 переміщення столів. Працює міжклітьова арматура наступним чином. За допомогою стола вивідних проводок 4 і стола напрямних лінійок 3, металева полоса, що виходить із попередньої кліті, направляється у валки наступної приймаючої кліті (фіг. 2). При заміні валків з подушками в клітях столи вивідних 51260 6 проводок 4 і столи напрямних лінійок 3 відводяться за допомогою гідроциліндрів 6 і 5 відповідно. При переміщенні столів 3 і 4 назустріч один одному під час перевалки, тяги 7 вільно переміщаються в поздовжніх пазах 8 стола вивідних проводок 4. При виході з ладу одного із циліндрів переміщення столів, наприклад, гідроциліндра 6 стола вивідних проводок 4, стіл напрямних лінійок 3 виводиться своїм гідроциліндром 5 від валків кліті. При цьому тяги 7 вільно переміщаються в поздовжніх пазах 8 стола вивідних проводок 4. Переміщають стіл 3 доти, поки пази 11 у тягах 7 зупиняються напроти засувок 9 на столі вивідних проводок 4. Засувки 9 опускаються в пази 11, і стіл вивідних проводок 4 жорстко зв'язується зі столом напрямних лінійок 3. Зворотним ходом гідроциліндра 5 стіл вивідних проводок 4 виводиться від валків кліті. Аналогічно відбувається переміщення столів 3 і 4 при перевалці валків, у випадку виходу з ладу гідроциліндра 5 переміщення. Тоді переміщення обох столів від валків клітей проводиться за допомогою гідроциліндра 6. Таким чином, виконання представленого рішення згідно формули корисної моделі, дозволяє підвищити продуктивність прокатного стана, виключити простої між плановими ремонтами міжклітьової арматури при виході з ладу гідроциліндрів переміщення столів при перевалці валків прокатних клітей. 7 Комп’ютерна верстка І.Скворцова 51260 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
