Комплекс для зварювання штабів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 5160

Опубліковано: 28.12.1994

Автори: Яворський Юрій Денисович, Колосов Анатолій Федорович, Пліс Генадій Якович, Висоцький Юрій Гаврилович, Кононець Борис Іванович, Голензовський Цезар Болеславович, Гончаров Іван Миколайович, Котелевець Юрій Сергійович, Фомін Вячеслав Васильович, Бистранівський Сергій Петрович, Наконечний Олександр Олексійович, Тоістев Віктор Іванович, Нікольський Юрій Петрович, Мешков Михайло Володимирович, Ющенко Костянтин Андрієвич, Кочетов Анатолій Андрійович, Шелест Микола Антонович

Завантажити PDF файл.

Формула / Реферат

Комплекс для сварки полос, содержащий сварочную машину и устройство для термомеханической обработки сварного шва, отличающийся тем, что, с целью повышения качества сварных соединений из нержавеющих сталей и сплавов путем восстановления пластичности и прочности сварного шва до уровня основного металла оно снабжено подвижным индукционным нагревателем, установленным в сварочной машине, а устройство для термомеханической обработки выполнено в виде последовательно расположенных друг за другом четырех пар деформирующих валков и одного подвижного индукционного нагревательного элемента, при этом первая пара валков, предназначенная для перемещения полосы и предварительного обжатия превышений шва к исходной толщине свариваемого металла, а также четвертая пара валков, предназначенная для выравнивания волнистой поверхности и обжатия металла до необходимой величины выполнены гладкими, а вторая и третья пара, формирующие волнообразную поверхность обрабатываемой зоны, выполнены в виде профильных валков с разной величиной профиля, а индукционный нагревательный элемент расположен между первой и второй парами валков.

Текст

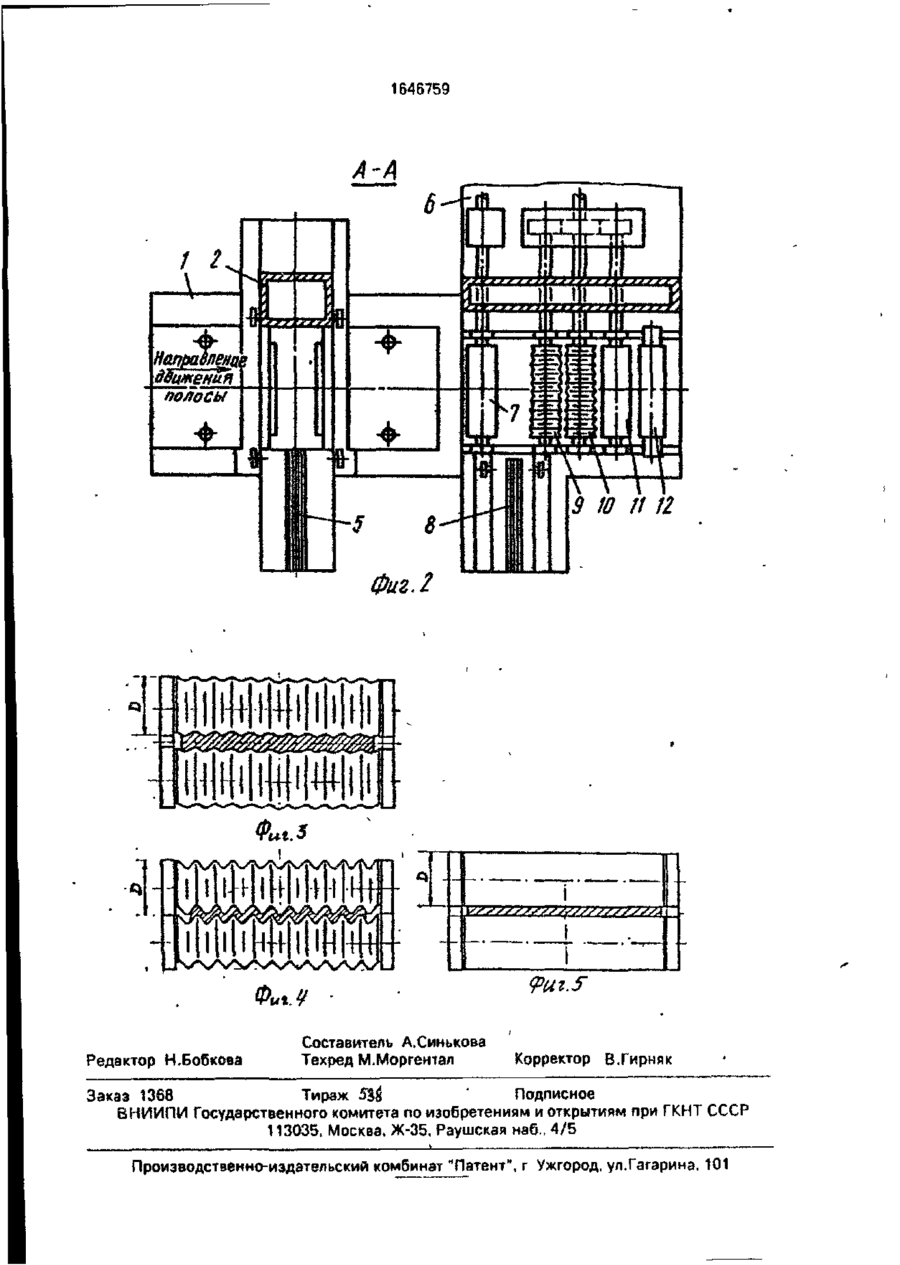

Изобретение относится к сварке и может быть использовано при сварке полос или листов, например, е технологических линиях производства полосового проката в металлургической промышленности. Цель изобретения - повышение качества сварных соединений из нержавеющих сталей и сплавов путем восстановления пластичности и прочности сварного шва до уровня основного металла. Комплекс для сварки полос содержит сварочную машину 1 и устройство для термомеханической обработки сварного шва. Сварочная машина 1 снабжена подвижным индукционным нагревателем в виде высокочастотного индуктора 5. Устройство для термомеханической обработки выполнено в виде последовательно расположенных друг за другом четырех пар деформирующих валков и подвижного индукционного нагревательного элемента 8. Пара валков 7 предназначена для перемещения полосы и предварительного обжатия превышений шва к исходной толщине сва ск СЛ Риг.1 1646759 риваемого металла. Fi&.tu с^офильных валков 9,10 с разной ВЄЛА•> Иапраіпенй двитєнап • * П І полосы 9 10 11 Фиг. 2 Фиг. З Фих.Ч Редактор Н.Бобкова Составитель А.Синькова Техред М.Моргентал 9utS Корректор В.Гирняк Заказ 1368 Тираж 5%і ' Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина. 101

Дивитися

Додаткова інформація

Назва патенту англійською

Complex for welding strips

Автори англійською

Yuschenko Kostiantyn Andriievych, Vysotskyi Yurii Havrylovych, Yavorskyi Yurii Denysovych, Kolosov Anatolii Fedorovych, Kononets Borys Ivanovych, Holenzovskyi Tsezar Boleslavovych, Kochetov Anatolii Andriiovych, Shelest Mykola Antonovych, Meshkov Mykhailo Volodymyrovych, Bystranivskyi Serhii Petrovych, Fomin Viacheslav Vasyliovych, Toistev Viktor Ivanovych, Kotelevets Yurii Serhiiovych, Honcharov Ivan Mykolaiovych, Plis Henadii Yakovych

Назва патенту російською

Комплекс для сварки полос

Автори російською

Ющенко Константин Андреевич, Высоцкий Юрий Гаврилович, Яворский Юрий Денисович, Колосов Анатолий Федорович, Кононец Борис Иванович, Голензовский Цезарь Болеславович, Кочетов Анатолий Андреевич, Шелест Николай Антонович, Мешков Михаил Владимирович, Быстранивский Сергей Петрович, Фомин Вячеслав Васильевич, Тоистев Виктор Иванович, Котелевец Юрий Сергеевич, Гончаров Иван Николаевич, Плис Геннадий Яковлевич

МПК / Мітки

МПК: B23K 37/04

Мітки: зварювання, штабів, комплекс
