Обмірювач фігури людини

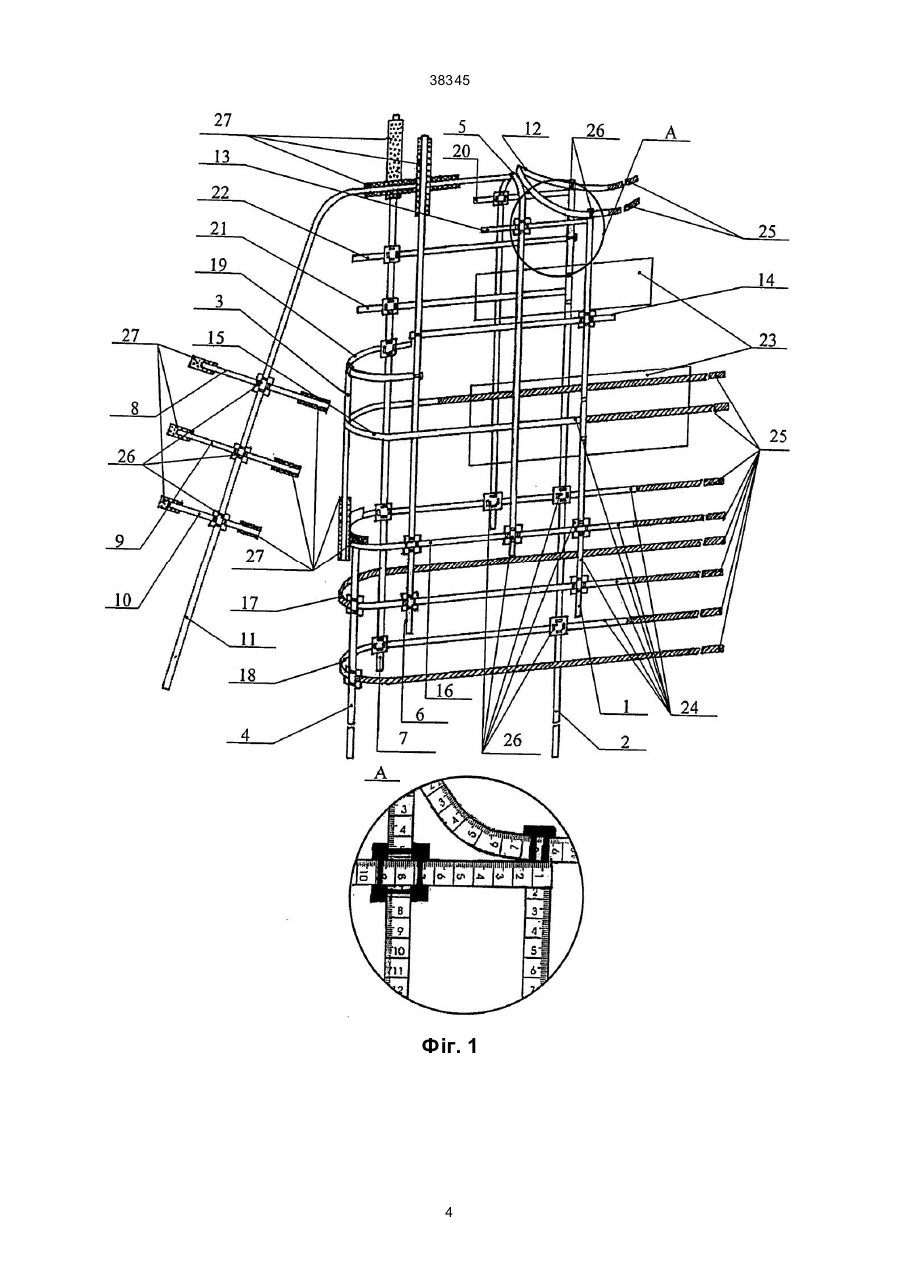

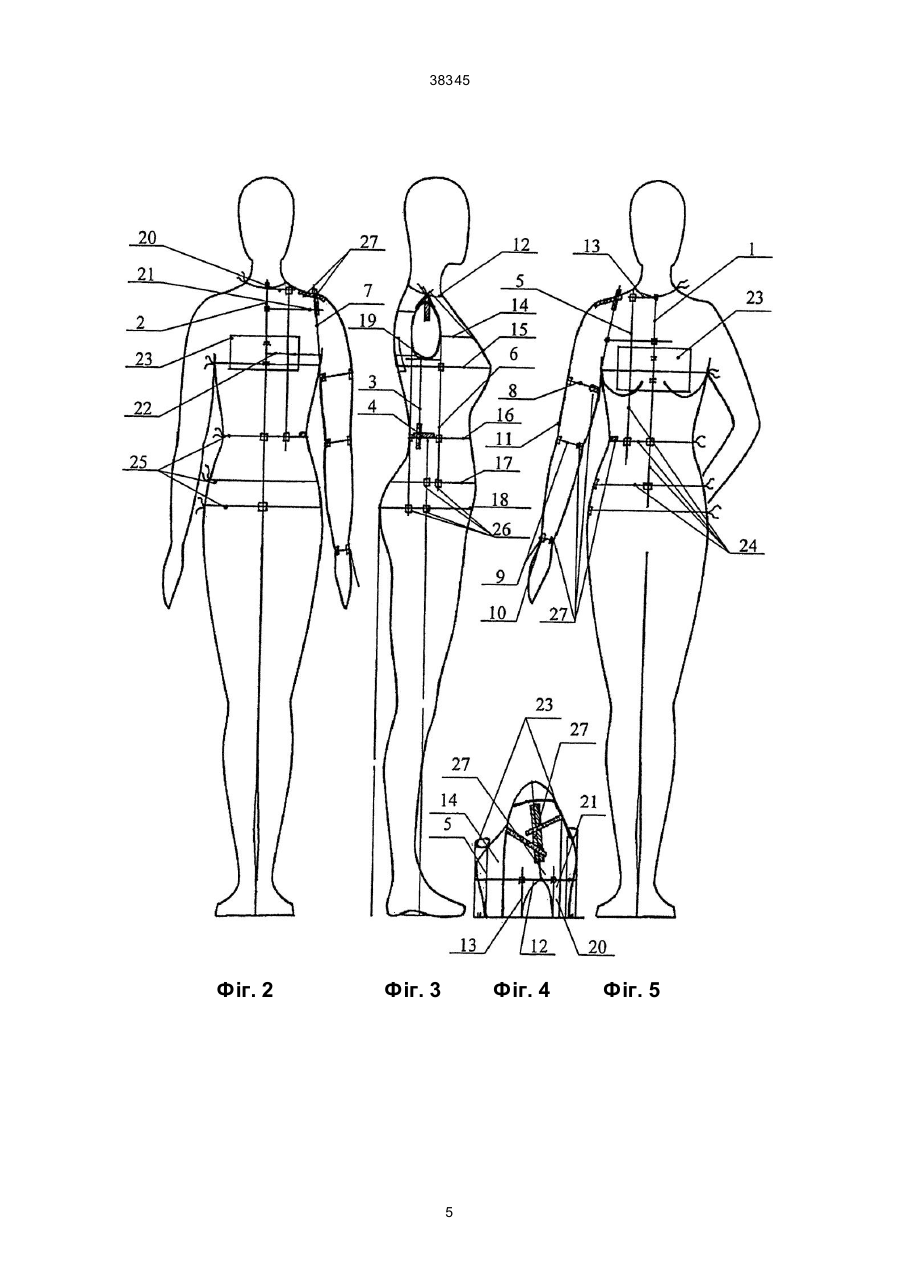

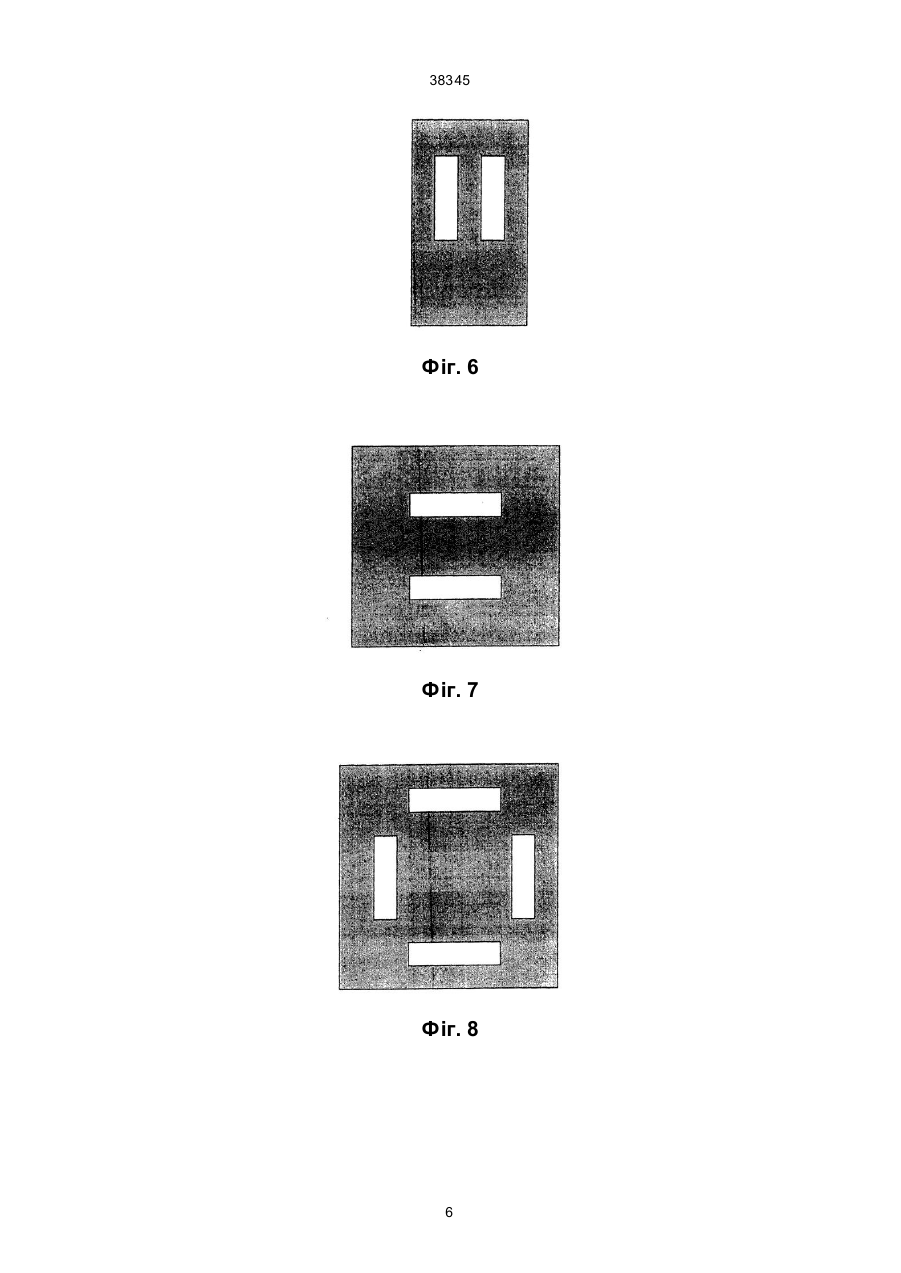

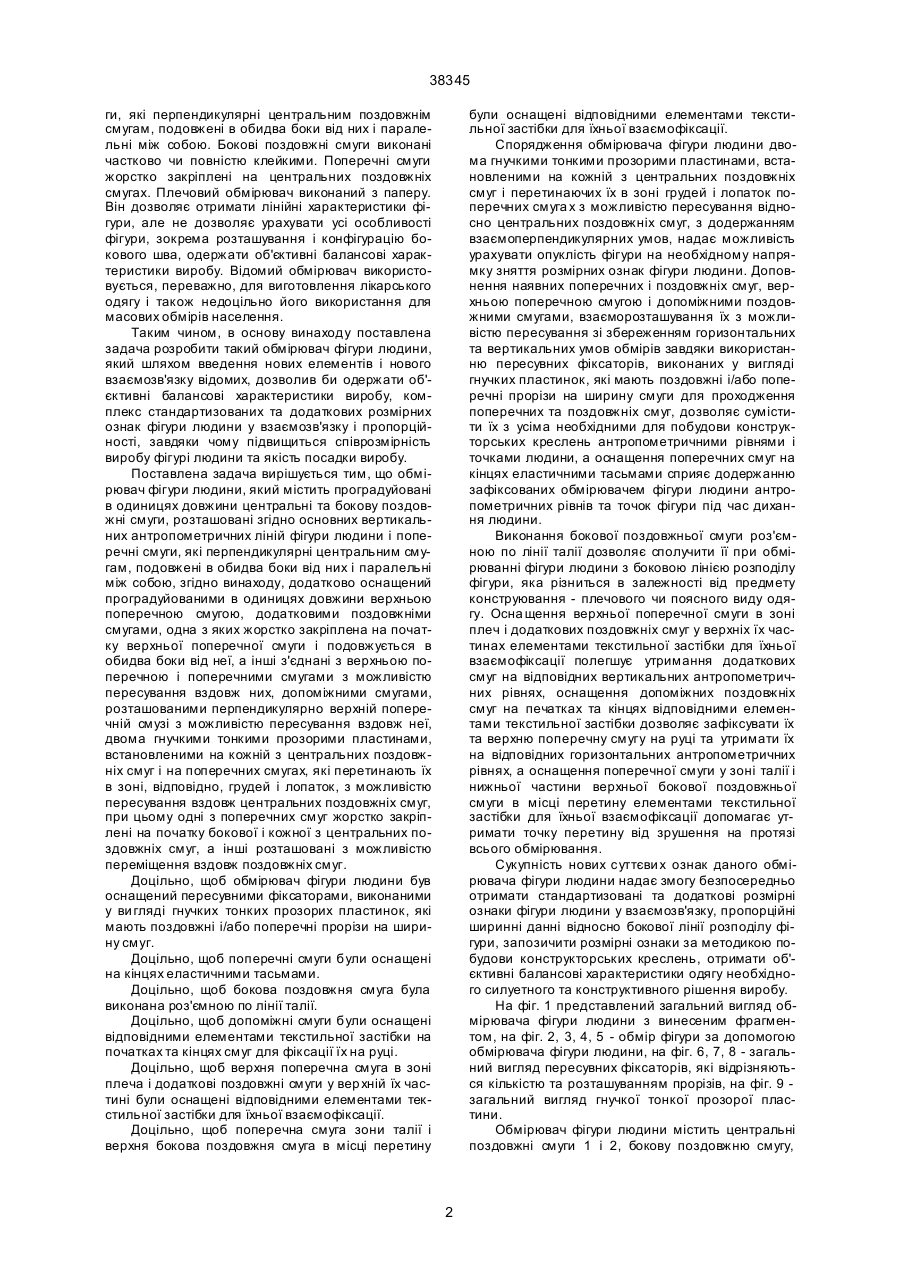

1. Обмірювач фігури людини, який містить проградуйовані в одиницях довжини центральні та бокову поздовжні смуги, розташовані згідно основних вертикальних антропометричних ліній фігури людини і поперечні смуги, які перпендикулярні центральним смугам, подовжені в обидва боки від них і паралельні між собою, який відрізняється тим, що, додатково оснащений проградуйованими в одиницях довжини верхньою поперечною смугою, додатковими поздовжніми смугами, одна з яких жорстко закріплена на початку верхньої поперечної смуги і подовжується в обидва боки від неї, а інші з'єднані з верхньою поперечною і поперечними смугами з можливістю пересування вздовж них, допоміжними смугами, розташованими перпендикулярно верхній поперечній смузі з можливістю пересування вздовж неї, двома гнучкими тонкими прозорими пластинами, встановленими на кожній з центральних поздовжніх смуг і на поперечних смугах, які перетинають їх в зоні, відповідно, грудей і лопаток, з можливістю пересування вздовж центральних поздовжніх смуг, при цьому A (54) ОБМІРЮВАЧ ФІГУРИ ЛЮДИНИ 38345 ги, які перпендикулярні центральним поздовжнім смугам, подовжені в обидва боки від них і паралельні між собою. Бокові поздовжні смуги виконані частково чи повністю клейкими. Поперечні смуги жорстко закріплені на центральних поздовжніх смугах. Плечовий обмірювач виконаний з паперу. Він дозволяє отримати лінійні характеристики фігури, але не дозволяє урахувати усі особливості фігури, зокрема розташування і конфігурацію бокового шва, одержати об'єктивні балансові характеристики виробу. Відомий обмірювач використовується, переважно, для виготовлення лікарського одягу і також недоцільно його використання для масових обмірів населення. Таким чином, в основу винаходу поставлена задача розробити такий обмірювач фігури людини, який шляхом введення нових елементів і нового взаємозв'язку відомих, дозволив би одержати об'єктивні балансові характеристики виробу, комплекс стандартизованих та додаткових розмірних ознак фігури людини у взаємозв'язку і пропорційності, завдяки чому підвищиться співрозмірність виробу фігурі людини та якість посадки виробу. Поставлена задача вирішується тим, що обмірювач фігури людини, який містить проградуйовані в одиницях довжини центральні та бокову поздовжні смуги, розташовані згідно основних вертикальних антропометричних ліній фігури людини і поперечні смуги, які перпендикулярні центральним смугам, подовжені в обидва боки від них і паралельні між собою, згідно винаходу, додатково оснащений проградуйованими в одиницях довжини верхньою поперечною смугою, додатковими поздовжніми смугами, одна з яких жорстко закріплена на початку верхньої поперечної смуги і подовжується в обидва боки від неї, а інші з'єднані з верхньою поперечною і поперечними смугами з можливістю пересування вздовж них, допоміжними смугами, розташованими перпендикулярно верхній поперечній смузі з можливістю пересування вздовж неї, двома гнучкими тонкими прозорими пластинами, встановленими на кожній з центральних поздовжніх смуг і на поперечних смугах, які перетинають їх в зоні, відповідно, грудей і лопаток, з можливістю пересування вздовж центральних поздовжніх смуг, при цьому одні з поперечних смуг жорстко закріплені на початку бокової і кожної з центральних поздовжніх смуг, а інші розташовані з можливістю переміщення вздовж поздовжніх смуг. Доцільно, щоб обмірювач фігури людини був оснащений пересувними фіксаторами, виконаними у ви гляді гнучких тонких прозорих пластинок, які мають поздовжні і/або поперечні прорізи на ширину смуг. Доцільно, щоб поперечні смуги були оснащені на кінцях еластичними тасьмами. Доцільно, щоб бокова поздовжня смуга була виконана роз'ємною по лінії талії. Доцільно, щоб допоміжні смуги були оснащені відповідними елементами текстильної застібки на початках та кінцях смуг для фіксації їх на руці. Доцільно, щоб верхня поперечна смуга в зоні плеча і додаткові поздовжні смуги у вер хній їх частині були оснащені відповідними елементами текстильної застібки для їхньої взаємофіксації. Доцільно, щоб поперечна смуга зони талії і верхня бокова поздовжня смуга в місці перетину були оснащені відповідними елементами текстильної застібки для їхньої взаємофіксації. Спорядження обмірювача фігури людини двома гнучкими тонкими прозорими пластинами, встановленими на кожній з центральних поздовжніх смуг і перетинаючих їх в зоні грудей і лопаток поперечних смуга х з можливістю пересування відносно центральнихпоздовжніх смуг, з додержанням взаємоперпендикулярних умов, надає можливість урахувати опуклість фігури на необхідному напрямку зняття розмірних ознак фігури людини. Доповнення наявних поперечних і поздовжніх смуг, верхньою поперечною смугою і допоміжними поздовжними смугами, взаєморозташування їх з можливістю пересування зі збереженням горизонтальних та вертикальних умов обмірів завдяки використанню пересувних фіксаторів, виконаних у вигляді гнучких пластинок, які мають поздовжні і/або поперечні прорізи на ширину смуги для проходження поперечних та поздовжніх смуг, дозволяє сумістити їх з усіма необхідними для побудови конструкторських креслень антропометричними рівнями і точками людини, а оснащення поперечних смуг на кінцях еластичними тасьмами сприяє додержанню зафіксованих обмірювачем фігури людини антропометричних рівнів та точок фігури під час дихання людини. Виконання бокової поздовжньої смуги роз'ємною по лінії талії дозволяє сполучити її при обмірюванні фігури людини з боковою лінією розподілу фігури, яка різниться в залежності від предмету конструювання - плечового чи поясного виду одягу. Осна щення верхньої поперечної смуги в зоні плеч і додаткових поздовжніх смуг у верхніх їх частинах елементами текстильної застібки для їхньої взаємофіксації полегшує утримання додаткових смуг на відповідних вертикальних антропометричних рівнях, оснащення допоміжних поздовжніх смуг на печатках та кінцях відповідними елементами текстильної застібки дозволяє зафіксувати їх та верхню поперечну смугу на руці та утримати їх на відповідних горизонтальних антропометричних рівнях, а оснащення поперечної смуги у зоні талії і нижньої частини верхньої бокової поздовжньої смуги в місці перетину елементами текстильної застібки для їхньої взаємофіксації допомагає утримати точку перетину від зрушення на протязі всього обмірювання. Сукупність нових суттєви х ознак даного обмірювача фігури людини надає змогу безпосередньо отримати стандартизовані та додаткові розмірні ознаки фігури людини у взаємозв'язку, пропорційні ширинні данні відносно бокової лінії розподілу фігури, запозичити розмірні ознаки за методикою побудови конструкторських креслень, отримати об'єктивні балансові характеристики одягу необхідного силуетного та конструктивного рішення виробу. На фіг. 1 представлений загальний вигляд обмірювача фігури людини з винесеним фрагментом, на фіг. 2, 3, 4, 5 - обмір фігури за допомогою обмірювача фігури людини, на фіг. 6, 7, 8 - загальний вигляд пересувних фіксаторів, які відрізняються кількістю та розташуванням прорізів, на фіг. 9 загальний вигляд гнучкої тонкої прозорої пластини. Обмірювач фігури людини містить центральні поздовжні смуги 1 і 2, бокову поздовжню смугу, 2 38345 роз'ємну по лінії талії з утворенням верхньої 3 і нижньої 4 частин, додаткові поздовжні смуги 5, 6, 7, допоміжні смуги 8, 9, 10, верхню поперечну смугу 11, поперечні смуги 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, гнучкі тонкі прозорі пластини 23, на всі смуги нанесені вимірювальні шкали 24, поперечні смуги 12, 15, 16, 17, 18 оснащені на кінцях еластичними тасьмами 25, пересувні фіксатори 26, текстильну застібку 27. Обмірювач фігури людини використовується наступним чином (див. фіг. 2-5). Поперечні смуги закріплюють шляхом зав'язування на протилежному боці від вимірюваного, при цьому виконання кінцевих ділянок з еластичної тасьми 25, дозволяє зберегти взаєморозташування смуг незалежно від процесу дихання. Розташування та пересування поперечних та поздовжніх смуг відносно одна одної та відносно визначених антропометричних точок і рівней здійснюється за допомогою пересувних фіксаторів 26 (зовнішній вигляд пересувних фіксаторів див. фіг. 6, 7, 8). Обмірювач фігури людини розташовують на фігурі людини, суміщаючи жорстко скріплену точку перетину верхньої поперечної смуги 11, поперечної смуги 12 та поздовжньої смуги 5 з точкою основи шиї. Нижню частину 4 бокової поздовжньої смуги встановлюють вертикально відповідно розташуванню бокового шва для поясного виробу. Поперечні смуги: 15 - закріплюють на рівні виступу гр удей, одночасно встановлюючи на ньому гнучку тонку прозору пластину 23 (зовнішній вигляд пластини див. фіг. 9), 16 - на рівні лінії талії, 17 - на рівні виступу живота, 18 - на рівні виступу сідниць, додержуючись рівня горизонталі в усі х випадках, закріплюючи на протилежному боці за допомогою еластичної тасьми 25. Центральну поздовжню смугу 2 спинки суміщають з шийною точкою та лінією хребта, а центральну поздовжню смугу 1 переду - з яремною точкою та точкою виступу живота, додержуючись вертикалі. Поздовжні смуги 6 - переду суміщають з точкою переднього кута підпахової западини, а 7 - спинки - з точкою заднього кута підпахової западини, додержуючись вертикалі і закріплюючи верхній край за допомогою елементів текстильної застібки 27, які розташовані на верхній поперечній смузі в зоні плеча та на верхніх частинах додаткових поздовжніх смуг 6 та 7 для їхньої взаємофіксації. Додаткову поздовжню смугу 5 встановлюють на фігурі, строго додержуючись вертикалі. Верхню частину 3 бокової поздовжньої смуги встановлюють вертикально відповідно розташуванню бокового шва для плечового виробу та закріплюють на поперечній смузі 16 за допомогою елементів текстильної застібки 27, яка розташована на ділянках поперечної смуги 16 в зоні талії, та на нижній частині верхньої бокової поздовжньої смуги 3. Поперечні смуги: 19 встановлюють відповідно рівня підпахової западини, 14 - ширини грудей, суміщаючи з точкою переднього кута підпахо вої западини, 21 - ширини спини без врахування виступу лопаток, 22 - ширини спини, суміщаючи з рівнем виступ у лопаток, одночасно встановлюючи на ньому гнучку тонку прозору пластину 23, в усіх випадках додержуючись горизонталі. Поперечні смуги: 13 - глибини горловини переду, початок якої жорстко скріплений з початком центральної поздовжньої смуги переду 1 та 20 глибини горловини спинки, початок якої жорстко скріплений з початком центральної поздовжньої смуги спинки 2, виставляють на поздовжній смузі 5, додержуючись горизонталі. Верхню поперечну смугу 11 встановлюють на руці за допомогою допоміжних смуг 8 - на рівні найширшого місця передпліччя, 9 - ліктьового суглоба, 10 - зап'ястя, закріплюючи їх за допомогою елементів текстильної застібки 27, які розташовані відповідно на початку та кінцях додаткових поздовжніх смуг для фіксації їх на руці. Встановлення поздовжніх та поперечних смуг за необхідними вимогами здійснюються за допомогою пересувних фіксаторів 26. Завдяки такому розташуванню обмірювача фігури людини одночасно знімають стандартизовані розмірні ознаки -- довжина виробу, довжина рукава, довжина талії переду перша, півобхват грудей третій, довжина талії спинки, довжина талії спинки перша, ширина грудей, висота грудей, ширина спинки, ширина плечового схилу, дуга підпахвової ділянки, висота боку, і додаткові розмірні ознаки глибина горловини спинки та переду, ширини горловини спинки та переду, довжина горловини переду та спинки, ширина грудей перша, висота грудей перша, висота переднього та заднього кутів підпахвової западини, глибина підпахвової западини, висота боку, додаткові характеристики положення плечової точки, півобхват талії переду та спинки, півобхват виступу живота, півобхват виступу сідниць, баланс живота та сідниць, висота живота та сідниць, відхил боку на рівні живота, відхил боку на рівні сідниць, дуга торсу через точку основи шиї, тощо. Розмірні ознаки можуть бути заполучені безпосередньо з фігури людини або після охайного зняття обмірювача з тіла людини шляхом зчитування їх з відповідних поперечних і поздовжніх смуг на яких нанесено вимірювальні шкали 24. Обмірювач фігури людини може бути виготовлений окремо для правої та лівої половин фігури людини для урахування її асиметричних особливостей. Використання обмірювача фігури людини дозволяє отримати усі необхідні розмірні ознаки для побудови креслень поясних та плечових виробів за один прийом у взаємозв'язку між собою, об'єктивні балансові та ширинні пропорційні характеристики фігури та виробу, що значно спрощує побудову конструкторських креслень за допомогою безпосереднього використання розмірних ознак та впливає на підвищення якості посадки виробу на фігурі людини. 3 38345 Фіг. 1 4 38345 Фіг. 2 Фіг. 3 Фіг. 4 5 Фіг. 5 38345 Фіг. 6 Фіг. 7 Фіг. 8 6 38345 Фіг. 9 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
