Стрічковий конвеєр для товарів (транспортна стрічка) як рекламний носій

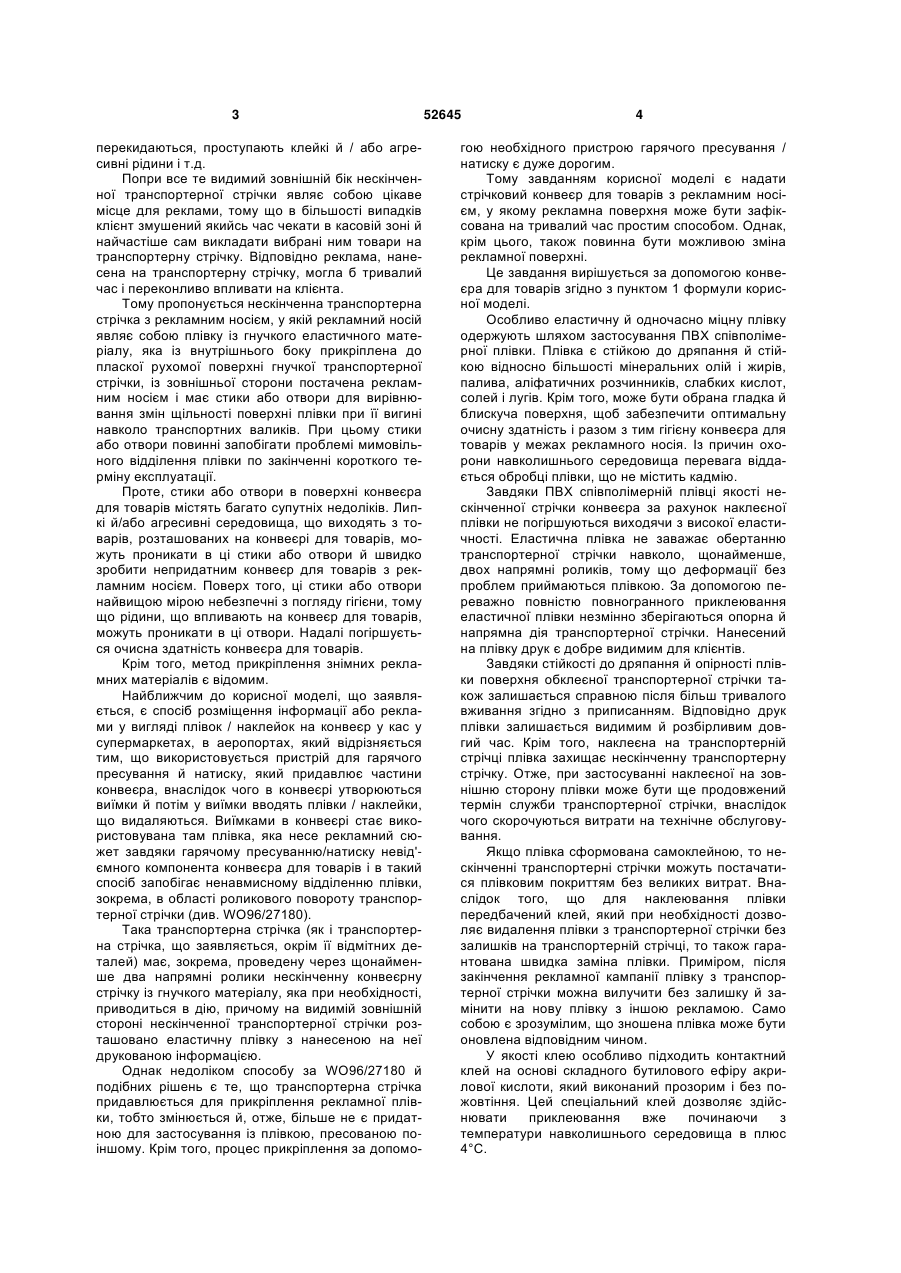

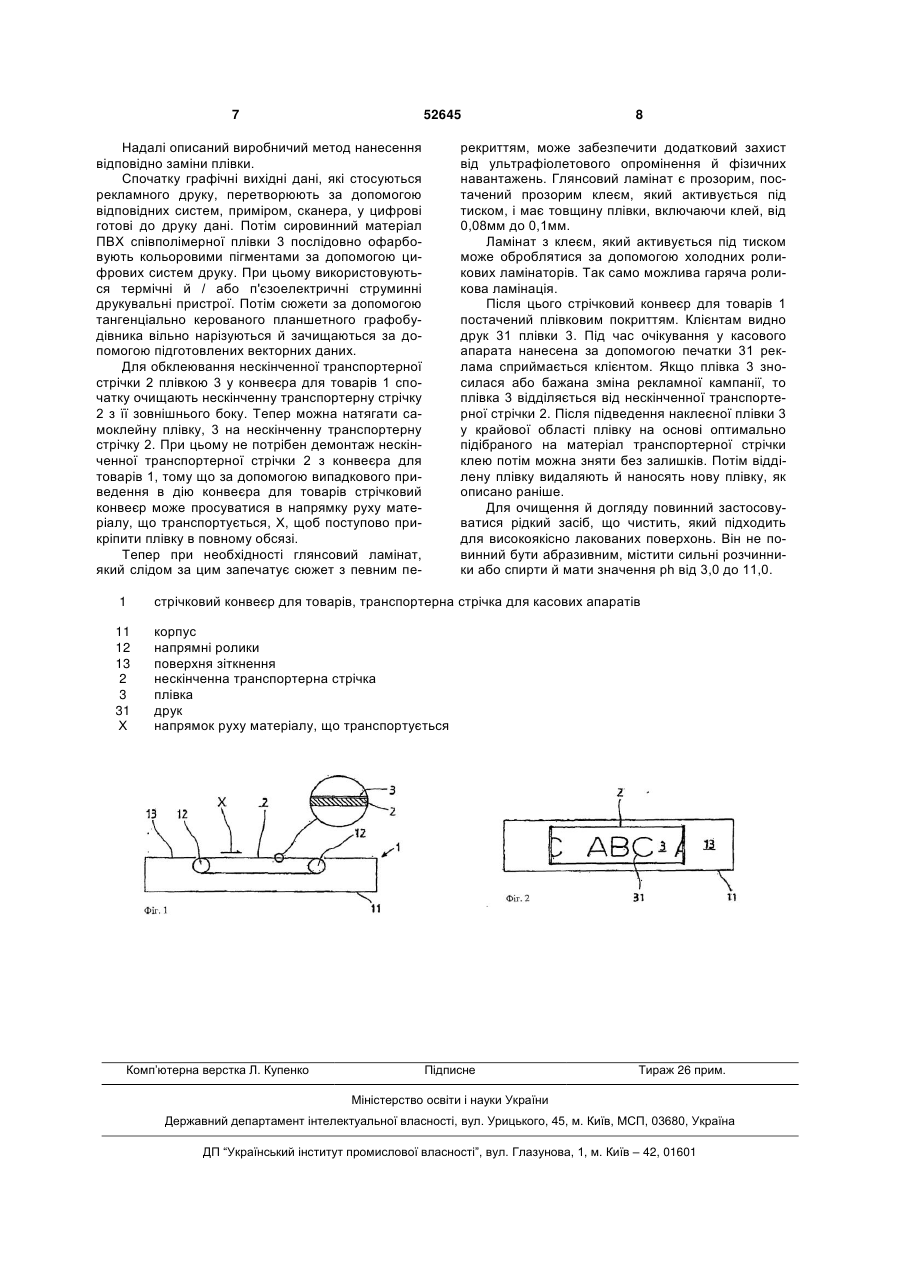

1. Стрічковий конвеєр для товарів, а саме транспортерна стрічка для касових апаратів, наприклад у магазинах роздрібної торгівлі, із проведеною через щонайменше два напрямні ролики нескінченною конвеєрною стрічкою із гнучкого матеріалу, яка при необхідності приводиться в дію, причому на видимій зовнішній стороні нескінченної транспортерної стрічки (2) наклеєна еластична плівка (3) з нанесеною на неї друкованою інформацією, який відрізняється тим, що еластична плівка (3) являє собою ПВХ співполімер. 2. Стрічковий конвеєр для товарів за пунктом 1, який відрізняється тим, що плівка (3) сформована самоклейною. 3. Стрічковий конвеєр для товарів за пунктом 2, який відрізняється тим, що для наклеювання плівки (3) передбачений клей, який при необхідності дозволяє видалення плівки (3) з транспортерної стрічки (2) без залишків на транспортерній стрічці (2). U 2 52645 1 3 перекидаються, проступають клейкі й / або агресивні рідини і т.д. Попри все те видимий зовнішній бік нескінченної транспортерної стрічки являє собою цікаве місце для реклами, тому що в більшості випадків клієнт змушений якийсь час чекати в касовій зоні й найчастіше сам викладати вибрані ним товари на транспортерну стрічку. Відповідно реклама, нанесена на транспортерну стрічку, могла б тривалий час і переконливо впливати на клієнта. Тому пропонується нескінченна транспортерна стрічка з рекламним носієм, у якій рекламний носій являє собою плівку із гнучкого еластичного матеріалу, яка із внутрішнього боку прикріплена до пласкої рухомої поверхні гнучкої транспортерної стрічки, із зовнішньої сторони постачена рекламним носієм і має стики або отвори для вирівнювання змін щільності поверхні плівки при її вигині навколо транспортних валиків. При цьому стики або отвори повинні запобігати проблемі мимовільного відділення плівки по закінченні короткого терміну експлуатації. Проте, стики або отвори в поверхні конвеєра для товарів містять багато супутніх недоліків. Липкі й/або агресивні середовища, що виходять з товарів, розташованих на конвеєрі для товарів, можуть проникати в ці стики або отвори й швидко зробити непридатним конвеєр для товарів з рекламним носієм. Поверх того, ці стики або отвори найвищою мірою небезпечні з погляду гігієни, тому що рідини, що впливають на конвеєр для товарів, можуть проникати в ці отвори. Надалі погіршується очисна здатність конвеєра для товарів. Крім того, метод прикріплення знімних рекламних матеріалів є відомим. Найближчим до корисної моделі, що заявляється, є спосіб розміщення інформації або реклами у вигляді плівок / наклейок на конвеєр у кас у супермаркетах, в аеропортах, який відрізняється тим, що використовується пристрій для гарячого пресування й натиску, який придавлює частини конвеєра, внаслідок чого в конвеєрі утворюються виїмки й потім у виїмки вводять плівки / наклейки, що видаляються. Виїмками в конвеєрі стає використовувана там плівка, яка несе рекламний сюжет завдяки гарячому пресуванню/натиску невід'ємного компонента конвеєра для товарів і в такий спосіб запобігає ненавмисному відділенню плівки, зокрема, в області роликового повороту транспортерної стрічки (див. WO96/27180). Така транспортерна стрічка (як і транспортерна стрічка, що заявляється, окрім її відмітних деталей) має, зокрема, проведену через щонайменше два напрямні ролики нескінченну конвеєрну стрічку із гнучкого матеріалу, яка при необхідності, приводиться в дію, причому на видимій зовнішній стороні нескінченної транспортерної стрічки розташовано еластичну плівку з нанесеною на неї друкованою інформацією. Однак недоліком способу за WO96/27180 й подібних рішень є те, що транспортерна стрічка придавлюється для прикріплення рекламної плівки, тобто змінюється й, отже, більше не є придатною для застосування із плівкою, пресованою поіншому. Крім того, процес прикріплення за допомо 52645 4 гою необхідного пристрою гарячого пресування / натиску є дуже дорогим. Тому завданням корисної моделі є надати стрічковий конвеєр для товарів з рекламним носієм, у якому рекламна поверхня може бути зафіксована на тривалий час простим способом. Однак, крім цього, також повинна бути можливою зміна рекламної поверхні. Це завдання вирішується за допомогою конвеєра для товарів згідно з пунктом 1 формули корисної моделі. Особливо еластичну й одночасно міцну плівку одержують шляхом застосування ПВХ співполімерної плівки. Плівка є стійкою до дряпання й стійкою відносно більшості мінеральних олій і жирів, палива, аліфатичних розчинників, слабких кислот, солей і лугів. Крім того, може бути обрана гладка й блискуча поверхня, щоб забезпечити оптимальну очисну здатність і разом з тим гігієну конвеєра для товарів у межах рекламного носія. Із причин охорони навколишнього середовища перевага віддається обробці плівки, що не містить кадмію. Завдяки ПВХ співполімерній плівці якості нескінченної стрічки конвеєра за рахунок наклеєної плівки не погіршуються виходячи з високої еластичності. Еластична плівка не заважає обертанню транспортерної стрічки навколо, щонайменше, двох напрямні роликів, тому що деформації без проблем приймаються плівкою. За допомогою переважно повністю повногранного приклеювання еластичної плівки незмінно зберігаються опорна й напрямна дія транспортерної стрічки. Нанесений на плівку друк є добре видимим для клієнтів. Завдяки стійкості до дряпання й опірності плівки поверхня обклеєної транспортерної стрічки також залишається справною після більш тривалого вживання згідно з приписанням. Відповідно друк плівки залишається видимим й розбірливим довгий час. Крім того, наклеєна на транспортерній стрічці плівка захищає нескінченну транспортерну стрічку. Отже, при застосуванні наклеєної на зовнішню сторону плівки може бути ще продовжений термін служби транспортерної стрічки, внаслідок чого скорочуються витрати на технічне обслуговування. Якщо плівка сформована самоклейною, то нескінченні транспортерні стрічки можуть постачатися плівковим покриттям без великих витрат. Внаслідок того, що для наклеювання плівки передбачений клей, який при необхідності дозволяє видалення плівки з транспортерної стрічки без залишків на транспортерній стрічці, то також гарантована швидка заміна плівки. Приміром, після закінчення рекламної кампанії плівку з транспортерної стрічки можна вилучити без залишку й замінити на нову плівку з іншою рекламою. Само собою є зрозумілим, що зношена плівка може бути оновлена відповідним чином. У якості клею особливо підходить контактний клей на основі складного бутилового ефіру акрилової кислоти, який виконаний прозорим і без пожовтіння. Цей спеціальний клей дозволяє здійснювати приклеювання вже починаючи з температури навколишнього середовища в плюс 4°С. 5 52645 Особливо є переважним, якщо плівка на зовнішньому боці нескінченної транспортерної стрічки наклеєна ділянками. Разом з тим значно полегшується обертання з меншими, зокрема зробленими самоклейними, відрізками плівки при наклеюванні плівки на нескінченну транспортерну стрічку. Внаслідок того, що відрізки плівки розташовані на стрічковому конвеєрі на рівних відстанях один від іншого, то при нанесенні частин плівки повітря, що міститься між транспортерною стрічкою й плівкою, може випускатися з усіх боків. Альтернативно плівка може, по суті, повністю покривати зовнішній бік транспортерної стрічки. Разом з тим можна значною мірою уникнути того, що крайові області плівки піднімаються й заважають обертанню нескінченної транспортерної стрічки навколо напрямних роликів. Відповідно плівка має ширину 0,4м і довжину 2м. Для того, щоб гарантувати безпроблемний рух нескінченної транспортерної стрічки конвеєра для товарів, плівка має товщину матеріалу максимально 0,5 мм, переважно від 0,07мм до 0,10мм. В областях повороту конвеєра для товарів структура матеріалу у відношенні її максимальної товщини не заважає. Внаслідок того, що області крайок приклеєної плівки або відрізків плівки мають окреме запечатування, то уникають відділення суміжних областей плівки, чим гарантуються довгий термін служби плівки, а також безвідмовне обертання нескінченної транспортерної стрічки. Далі докладно описується приклад здійснення корисної моделі за допомогою фігур. На яких зазначено: Фігура 1 у схематичній, частково зрізаній бічній проекції конвеєр для товарів з нескінченною транспортерною стрічкою й Фігура 2 зображений на фігурі 1 конвеєр для товарів у горизонтальній проекції. На фігурі 1 представлений конвеєр для товарів 1 у якості транспортерної стрічки для касових апаратів у схематичній бічній проекції в частково 6 му розрізі. Стрічковий конвеєр для товарів 1 має корпус 11, у якому розташовано одну протягнену навколо 2 напрямних роликів 12 нескінченну транспортерну стрічку 2. Щонайменше один ролик із двох напрямних роликів 12 приводиться в обертовий рух за допомогою не показаного приводу, щоб пускати в хід нескінченну транспортерну стрічку 2 у напрямку руху матеріалу, що транспортується, X. У напрямку руху матеріалу, що транспортується, X перед і за нескінченною транспортерною стрічкою 2 до транспортерної стрічки 2 сформована припасована поверхня зіткнення 13. Цю поверхню зіткнення 13 також так само можна розпізнати в горизонтальній проекції фігури 2. Як представлено на фігурі 1 у детальнім збільшенні нескінченної транспортерної стрічки 2, на конвеєрній стрічці 2 із зовнішнього боку наклеєна плівка 3. На фігурі 2 представлений конвеєр для товарів 1 у горизонтальній проекції. У корпуса 11 як поверхню зіткнення 13 можна розпізнати утворений верхній бік. Туди введена нескінченна транспортерна стрічка 2, протягнена навколо не видимих тут напрямних роликів 12. Як можна розпізнати на фігурі 1 при детальному розгляді, на зовнішньому боці нескінченної транспортерної стрічки 2 наклеєна плівка 3, верхній бік якої можна побачити на фігурі 2. Далі плівка 3 має друк 31, який в цьому випадку як приклад показаний за допомогою «ABC». Плівка 3 складається із ПВХ співполімеру, який не містить кадмію. Поверхня є гладкою й блискучою. Ця плівка 3 покрита клеєм на основі складного бутилового ефіру акрилової кислоти, який є прозорим і не має пожовтіння. При цьому дуже гнучка самоклейна плівка підходить для склеювання на вигнутих основах. Плівки 3 відповідають вимогам Промислового стандарту ФРН (DIN) 30646 частина 1. Крім того, плівка 3 відрізняється гарною якістю настильності. Точні фізичні данні самоклейної плівки представлені в наведеній нижче таблиці Фізичні дані: Випробування Товщина (плівка і клей) Вага одиниці поверхні Метод випробування DIN 53104 Аналітичні ваги середнє значення 3 проб DIN 30646 частина 1 (приклеєне на алюміній) DIN 30646 Частина 1 DIN 53455 (300мм/хв) Результат від 0,07мм до 0,10мм від 100г/м2 до 120г/м2 Подовження при розриві Розривна міцність Стійкість до плісняви DIN 53455 (300мм/хв) Вогнестійкість LTV 1500-850 50% мінімум 23 N/25мм Стійка до плісняви, не сприяє утворенню грибків Самогаситься через 15 секунд Температуростійкість Стабільність розміру від -40°С до +95°С Немає усадки Усі перевірки відбувалися через 48 годин зберігання проб при нормальному кліматі. 7 52645 Надалі описаний виробничий метод нанесення відповідно заміни плівки. Спочатку графічні вихідні дані, які стосуються рекламного друку, перетворюють за допомогою відповідних систем, приміром, сканера, у цифрові готові до друку дані. Потім сировинний матеріал ПВХ співполімерної плівки 3 послідовно офарбовують кольоровими пігментами за допомогою цифрових систем друку. При цьому використовуються термічні й / або п'єзоелектричні струминні друкувальні пристрої. Потім сюжети за допомогою тангенціально керованого планшетного графобудівника вільно нарізуються й зачищаються за допомогою підготовлених векторних даних. Для обклеювання нескінченної транспортерної стрічки 2 плівкою 3 у конвеєра для товарів 1 спочатку очищають нескінченну транспортерну стрічку 2 з її зовнішнього боку. Тепер можна натягати самоклейну плівку, 3 на нескінченну транспортерну стрічку 2. При цьому не потрібен демонтаж нескінченної транспортерної стрічки 2 з конвеєра для товарів 1, тому що за допомогою випадкового приведення в дію конвеєра для товарів стрічковий конвеєр може просуватися в напрямку руху матеріалу, що транспортується, X, щоб поступово прикріпити плівку в повному обсязі. Тепер при необхідності глянсовий ламінат, який слідом за цим запечатує сюжет з певним пе 8 рекриттям, може забезпечити додатковий захист від ультрафіолетового опромінення й фізичних навантажень. Глянсовий ламінат є прозорим, постачений прозорим клеєм, який активується під тиском, і має товщину плівки, включаючи клей, від 0,08мм до 0,1мм. Ламінат з клеєм, який активується під тиском може оброблятися за допомогою холодних роликових ламінаторів. Так само можлива гаряча роликова ламінація. Після цього стрічковий конвеєр для товарів 1 постачений плівковим покриттям. Клієнтам видно друк 31 плівки 3. Під час очікування у касового апарата нанесена за допомогою печатки 31 реклама сприймається клієнтом. Якщо плівка 3 зносилася або бажана зміна рекламної кампанії, то плівка 3 відділяється від нескінченної транспортерної стрічки 2. Після підведення наклеєної плівки 3 у крайової області плівку на основі оптимально підібраного на матеріал транспортерної стрічки клею потім можна зняти без залишків. Потім відділену плівку видаляють й наносять нову плівку, як описано раніше. Для очищення й догляду повинний застосовуватися рідкий засіб, що чистить, який підходить для високоякісно лакованих поверхонь. Він не повинний бути абразивним, містити сильні розчинники або спирти й мати значення рh від 3,0 до 11,0. 1 стрічковий конвеєр для товарів, транспортерна стрічка для касових апаратів 11 12 13 2 3 31 Χ корпус напрямні ролики поверхня зіткнення нескінченна транспортерна стрічка плівка друк напрямок руху матеріалу, що транспортується Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
