Спосіб одержання металевих виробів з заготовок з розвиненою v-образною ліквацією в осьовій зоні
Номер патенту: 5312
Опубліковано: 28.12.1994
Автори: Корінь Андрій Олександрович, Кукуй Давид Пенхусович, Губайдулін Вячеслав Фуатович
Формула / Реферат

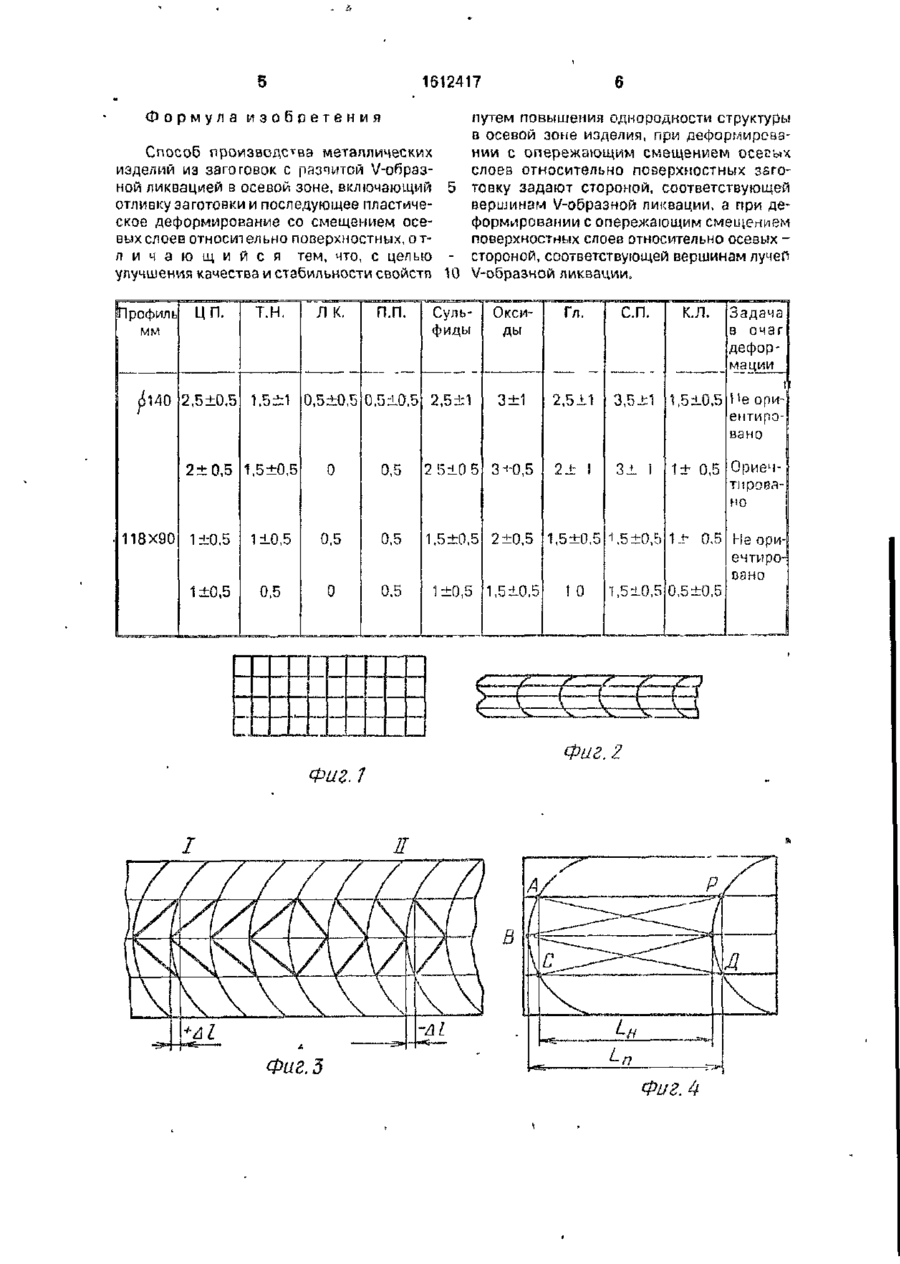

Способ производства металлических изделий из заготовок с развитой V-образной ликвацией в осевой зоне, включающий отливку заготовки и последующее пластическое деформирование со смещением осевых слоев относительно поверхностных, отличающийся тем, что, с целью улучшения качества и стабильности свойств путем повышения однородности структуры в осевой зоне изделия, при деформировании с опережающим смещением осевых слоев относительно поверхностных заготовку задают стороной, соответствующей вершинам V-образной ликвации, а при деформировании с опережающим смещением поверхностных слоев относительно осевых - стороной, соответствующей вершинам лучей V-образной ликвации.
Текст

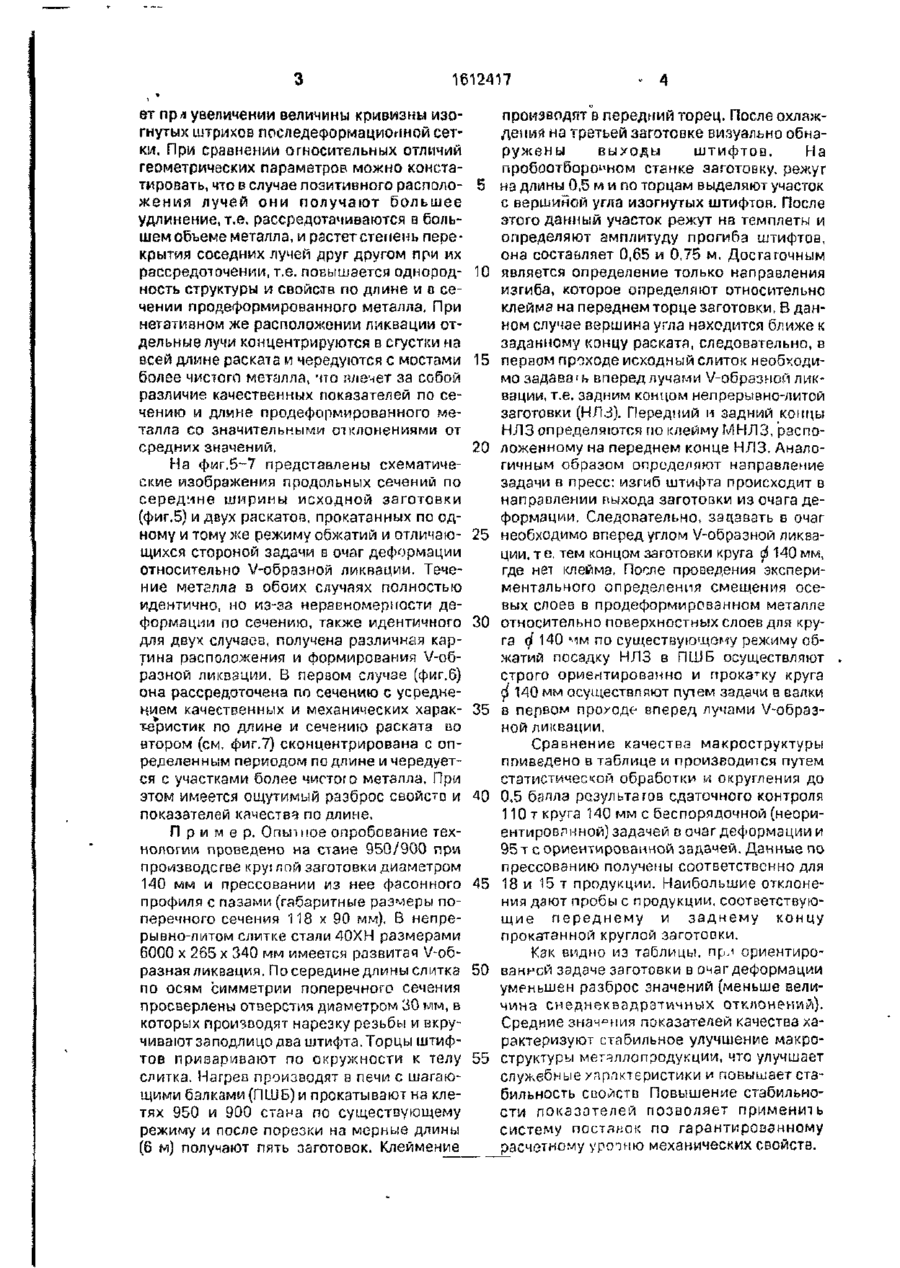

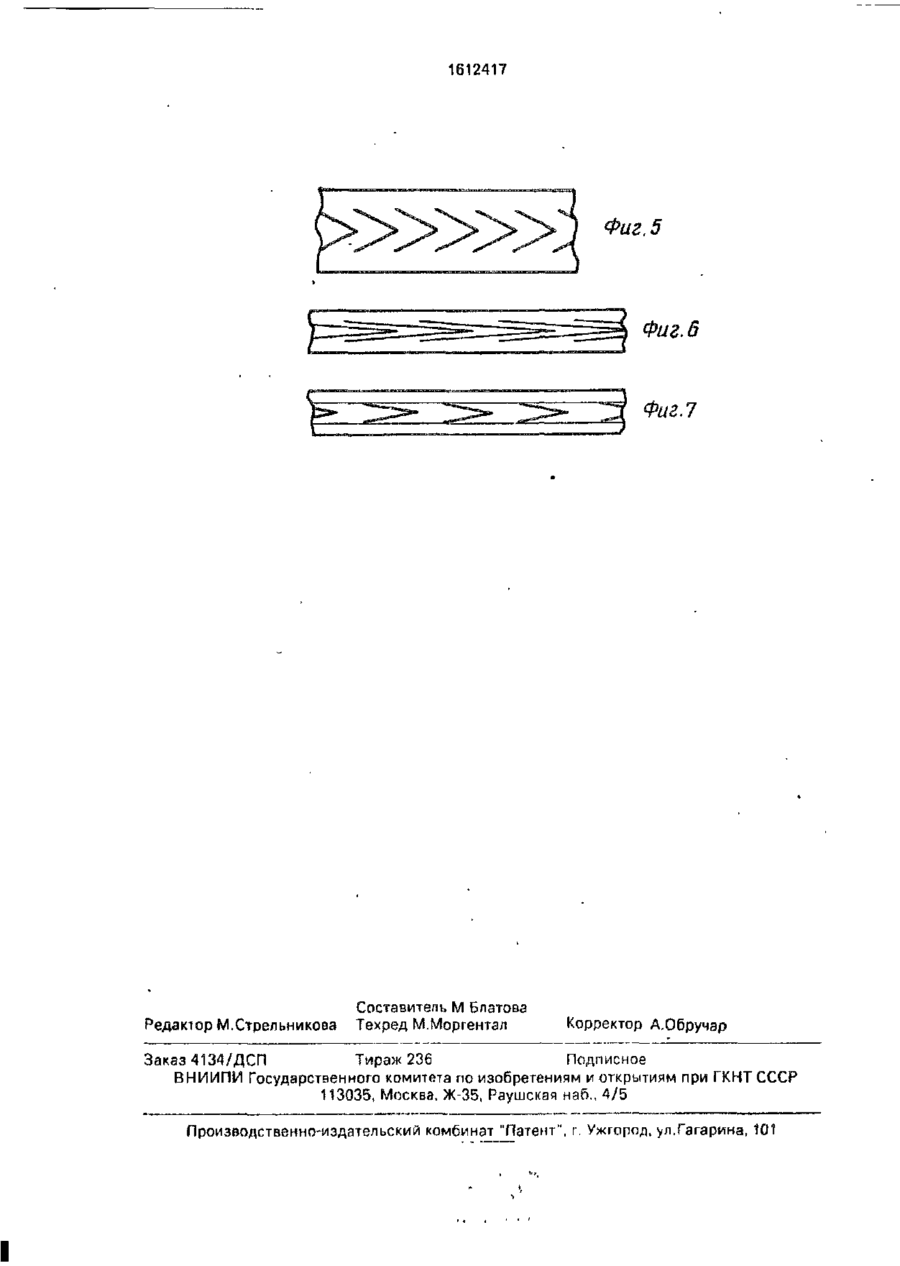

Изобретение относится к обработке металлов давлением в частности к производству продукции из сталей с развитой V-образной ликвацией Цель изобретения улучшение качества и повышение стабильности свойств в осевой зоне изделия Спо соб производства металлопродукции заключается в производстве исходной загот о в к и , п р е и м у щ е с т в е н но слитка или непрерывно-литой заготовки, и дальнейшей пластической деформации с задачей заготовки в очаг деформации ориентированно относительно расположения V-образной ликвации и направления взаимного смещения осевых и поверхностных слоев при опережающем смещении осевых слоев, чем поверхностных относительно исходного их состояния Заготовку задают в очаг деформации стороной вершин углов V-образной ликвации, а при меньшем смещении осевых слоев, чем поверхностных относительно ис ходного их состояния - стороной лучей V образной ликвации 7 ил , 1 табл іижея Изобретение относится к обработке металлов давлением, в частности к продольной, поперечно-винтовой планетарной прокатке волочению прессованию, и мо жет быть осуществлено на металлуріиче ских заводах а цехах третьего и четвертого переделов при производстве продукции из сталей с развитой V-oc"разной ликвацией Целью изобретения является улучшение качества и стабильности свойств путем повышения однородности структуры в осевой зоне изделия На фиг 1 и 2 показаны продольные сечения образцов с координатными сетками по середине ширины полосы до и после пластической деформации Если на узлах координатной сетки деформированной решетки построить оппозитно расположенные изображения V-образной ликвации (фиг 3 и 4), 45-90 то из геометрического построения следует что в зависимости от расположения ликвации относительно сетки геометрические размеры и взаиморасположение отдельных лучейликвацииразличны На фиг 3(позиция I) показано большее удлинение лучей и их взаимное перекрытие на величину А I, на позиции 2 между лучами имеются мосты на величину - Д ! и длина лучей уменьшена Исходные размеры ликвации до деформации равны в обоих случаях так как построение производится симметрично на узлах одной координатной решетки Общая разница в удлинениях и перекрытии отдельных лучей составляет (Ц? - U) = 2 Д І , где In и LH ~ последеформационная длина лучей ликвации при позитивном расположении ее при задаче в очаг деформации (
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of production of metallic articles made from billets with developed v-shaped liquation in axial area
Автори англійськоюKorin Andrii Oleksandrovych, Hubaidulin Viacheslav Fuatovych, Kukui David Penkhusovych
Назва патенту російськоюСпособ производства металлических изделий из заготовок с развитой v-образнойликвацией в осевой зоне
Автори російськоюКоринь Андрей Александрович, Губайдулин Вячеслав Фуатович, Кукуй Давид Пенхусович
МПК / Мітки
МПК: B21B 1/22
Мітки: v-образною, металевих, одержання, осьовий, ліквацією, розвиненою, виробів, спосіб, зони, заготовок
