Гідравлічний установлювальний вузол роликової секції машини безперервного лиття заготівок

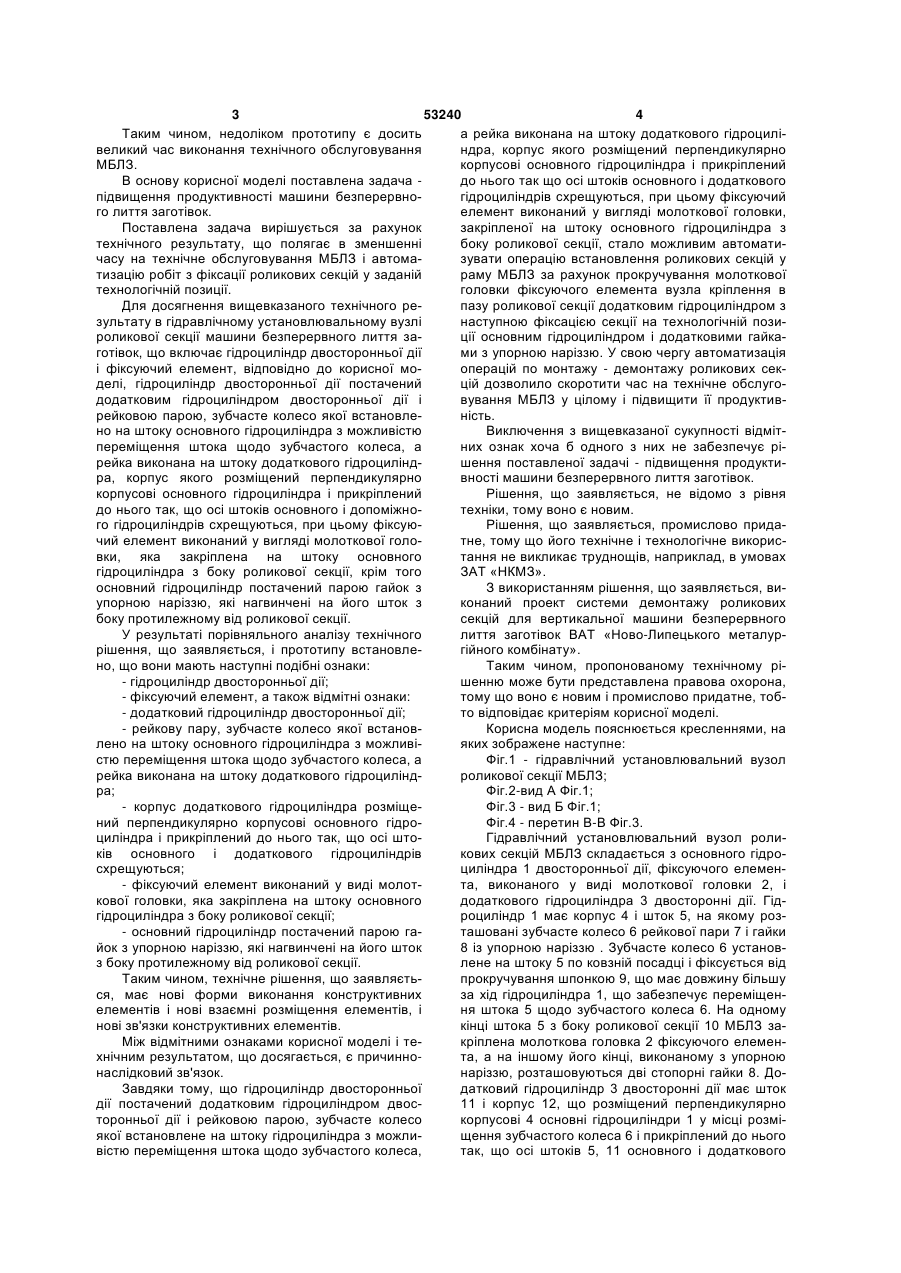

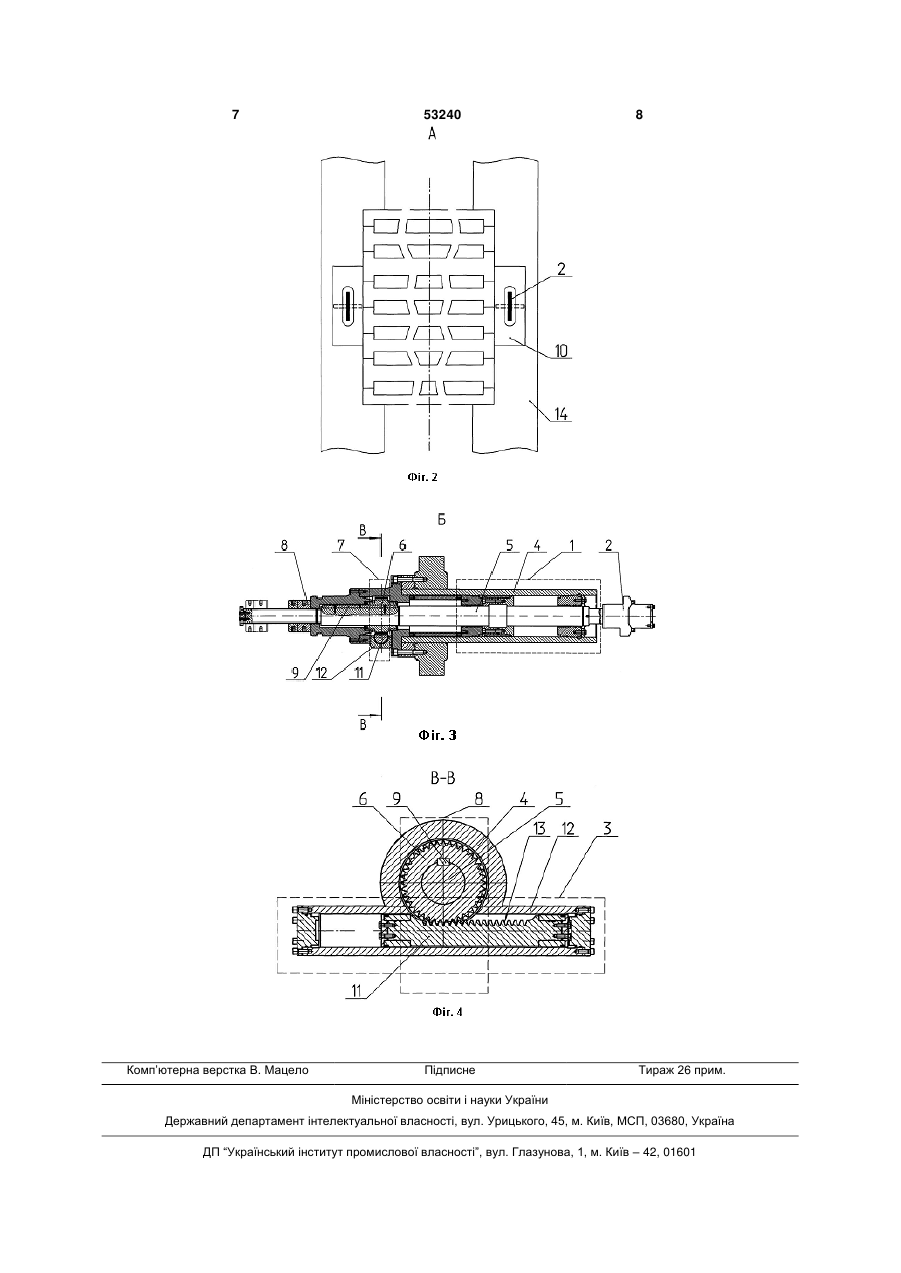

Гідравлічний установлювальний вузол роликової секції машини безперервного лиття заготівок, який включає гідроциліндр двосторонньої дії і фіксуючий елемент, який відрізняється тим, що гідроциліндр двосторонньої дії оснащений додат 3 53240 4 Таким чином, недоліком прототипу є досить а рейка виконана на штоку додаткового гідроцилівеликий час виконання технічного обслуговування ндра, корпус якого розміщений перпендикулярно МБЛЗ. корпусові основного гідроциліндра і прикріплений В основу корисної моделі поставлена задача до нього так що осі штоків основного і додаткового підвищення продуктивності машини безперервногідроциліндрів схрещуються, при цьому фіксуючий го лиття заготівок. елемент виконаний у вигляді молоткової головки, Поставлена задача вирішується за рахунок закріпленої на штоку основного гідроциліндра з технічного результату, що полягає в зменшенні боку роликової секції, стало можливим автоматичасу на технічне обслуговування МБЛЗ і автомазувати операцію встановлення роликових секцій у тизацію робіт з фіксації роликових секцій у заданій раму МБЛЗ за рахунок прокручування молоткової технологічній позиції. головки фіксуючого елемента вузла кріплення в Для досягнення вищевказаного технічного репазу роликової секції додатковим гідроциліндром з зультату в гідравлічному установлювальному вузлі наступною фіксацією секції на технологічній позироликової секції машини безперервного лиття зації основним гідроциліндром і додатковими гайкаготівок, що включає гідроциліндр двосторонньої дії ми з упорною наріззю. У свою чергу автоматизація і фіксуючий елемент, відповідно до корисної мооперацій по монтажу - демонтажу роликових секделі, гідроциліндр двосторонньої дії постачений цій дозволило скоротити час на технічне обслугододатковим гідроциліндром двосторонньої дії і вування МБЛЗ у цілому і підвищити її продуктиврейковою парою, зубчасте колесо якої встановленість. но на штоку основного гідроциліндра з можливістю Виключення з вищевказаної сукупності відмітпереміщення штока щодо зубчастого колеса, а них ознак хоча б одного з них не забезпечує рірейка виконана на штоку додаткового гідроциліндшення поставленої задачі - підвищення продуктира, корпус якого розміщений перпендикулярно вності машини безперервного лиття заготівок. корпусові основного гідроциліндра і прикріплений Рішення, що заявляється, не відомо з рівня до нього так, що осі штоків основного і допоміжнотехніки, тому воно є новим. го гідроциліндрів схрещуються, при цьому фіксуюРішення, що заявляється, промислово придачий елемент виконаний у вигляді молоткової голотне, тому що його технічне і технологічне викорисвки, яка закріплена на штоку основного тання не викликає труднощів, наприклад, в умовах гідроциліндра з боку роликової секції, крім того ЗАТ «НКМЗ». основний гідроциліндр постачений парою гайок з З використанням рішення, що заявляється, виупорною наріззю, які нагвинчені на його шток з конаний проект системи демонтажу роликових боку протилежному від роликової секції. секцій для вертикальної машини безперервного У результаті порівняльного аналізу технічного лиття заготівок ВАТ «Ново-Липецького металуррішення, що заявляється, і прототипу встановлегійного комбінату». но, що вони мають наступні подібні ознаки: Таким чином, пропонованому технічному рі- гідроциліндр двосторонньої дії; шенню може бути представлена правова охорона, - фіксуючий елемент, а також відмітні ознаки: тому що воно є новим і промислово придатне, тоб- додатковий гідроциліндр двосторонньої дії; то відповідає критеріям корисної моделі. - рейкову пару, зубчасте колесо якої встановКорисна модель пояснюється кресленнями, на лено на штоку основного гідроциліндра з можливіяких зображене наступне: стю переміщення штока щодо зубчастого колеса, а Фіг.1 - гідравлічний установлювальний вузол рейка виконана на штоку додаткового гідроциліндроликової секції МБЛЗ; ра; Фіг.2-вид А Фіг.1; - корпус додаткового гідроциліндра розміщеФіг.3 - вид Б Фіг.1; ний перпендикулярно корпусові основного гідроФіг.4 - перетин В-В Фіг.3. циліндра і прикріплений до нього так, що осі штоГідравлічний установлювальний вузол роликів основного і додаткового гідроциліндрів кових секцій МБЛЗ складається з основного гідросхрещуються; циліндра 1 двосторонньої дії, фіксуючого елемен- фіксуючий елемент виконаний у виді молотта, виконаного у виді молоткової головки 2, і кової головки, яка закріплена на штоку основного додаткового гідроциліндра 3 двосторонні дії. Гідгідроциліндра з боку роликової секції; роциліндр 1 має корпус 4 і шток 5, на якому роз- основний гідроциліндр постачений парою гаташовані зубчасте колесо 6 рейкової пари 7 і гайки йок з упорною наріззю, які нагвинчені на його шток 8 із упорною наріззю . Зубчасте колесо 6 установз боку протилежному від роликової секції. лене на штоку 5 по ковзній посадці і фіксується від Таким чином, технічне рішення, що заявляєтьпрокручування шпонкою 9, що має довжину більшу ся, має нові форми виконання конструктивних за хід гідроциліндра 1, що забезпечує переміщенелементів і нові взаємні розміщення елементів, і ня штока 5 щодо зубчастого колеса 6. На одному нові зв'язки конструктивних елементів. кінці штока 5 з боку роликової секції 10 МБЛЗ заМіж відмітними ознаками корисної моделі і текріплена молоткова головка 2 фіксуючого елеменхнічним результатом, що досягається, є причиннота, а на іншому його кінці, виконаному з упорною наслідковий зв'язок. наріззю, розташовуються дві стопорні гайки 8. ДоЗавдяки тому, що гідроциліндр двосторонньої датковий гідроциліндр 3 двосторонні дії має шток дії постачений додатковим гідроциліндром двос11 і корпус 12, що розміщений перпендикулярно торонньої дії і рейковою парою, зубчасте колесо корпусові 4 основні гідроциліндри 1 у місці розміякої встановлене на штоку гідроциліндра з можлищення зубчастого колеса 6 і прикріплений до нього вістю переміщення штока щодо зубчастого колеса, так, що осі штоків 5, 11 основного і додаткового 5 53240 6 гідроциліндрів схрещуються. На штоку 11 додатшток 5 основного гідроциліндра 1 з фіксуючим кового гідроциліндра 3 виконана рейка 13 рейкової елементом 2 на 90 градусів. При цьому відбувапари 7. Хід штока 11 обраний з умови забезпеченється замикання з'єднання «молоткова головка ня прокручування молоткової головки 2 на 90 гракорпус роликової секції». Потім шток 5 основного дусів. Роликові секції 10 розміщені на напрямниках гідроциліндра 1 з фіксуючим елементом 2 втягу14 МБЛЗ, що оснащені упорами 15 (в обсяг захисється і фіксує секцію 10 на напрямниках 14. Для ту не входять, зображені тонко). додаткової фіксації роликових секцій у робочому Пропонований гідравлічний установлювальний положенні на шток 5 основного гідроциліндра 1 з вузол роликових секцій МБЛЗ працює в такий спобоку протилежної роликової секції нагвинчуються сіб: гайки 8. Секцію 10 установлюють на напрямниках 14 і Демонтаж роликової секції 10 виконують в упорах 15 машини безперервного лиття заготівок. зворотному порядку. Після досягненні секцією 10 заданого положення З усього вищевикладеного видно, що виконанвідбувається її фіксація гідравлічними установлюня гідравлічних установлювальних вузлів роликовальними вузлами на напрямниках 14. При цьому вих секцій відповідно до формули корисної моделі шток 5 основного гідроциліндра 1 з молотковою стало можливим скоротити час на технічне обслуголовкою 2 висувається з корпуса 4 і входить у паз говування машини завдяки можливості фіксувати роликової секції 10. Після цього шток 11 додаткосекції на технологічній позиції в автоматичному вого гідроциліндра 3 через рейку 13 переміщаєтьрежимі, що дозволило підвищити продуктивність ся в корпусі 12 і обертає колесо 6, що повертає МБЛЗ у цілому. 7 Комп’ютерна верстка В. Мацело 53240 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
