Колектор електричної машини
Номер патенту: 9008
Опубліковано: 30.09.1996
Автори: Завгородня Таісїя Іванівна, Чучман Юрій Іванович, Будіщев Михайло Сергійович, Захаров Сергій Володимирович
Формула / Реферат
Коллектор электрической машины, содержащий графитовые коллекторные пластины, расположенные на изоляционном основании и закрепленные на нем контактные элементы для подсоединения обмотки якоря, отличающийся тем, что, с целью повышения стабильности скользящего контакта, упрощения конструкции и уменьшения массы и габаритов, повышения надежности контакта коллекторных пластин с контактными элементами для подсоединения обмотки якоря, коллекторные пластины выполнены в виде пленки из коллоидного графита, а изоляционное основание выполнено цилиндрической формы, причем коллекторные пластины покрывают участки контактных элементов, расположенные на изоляционном основании.
Текст

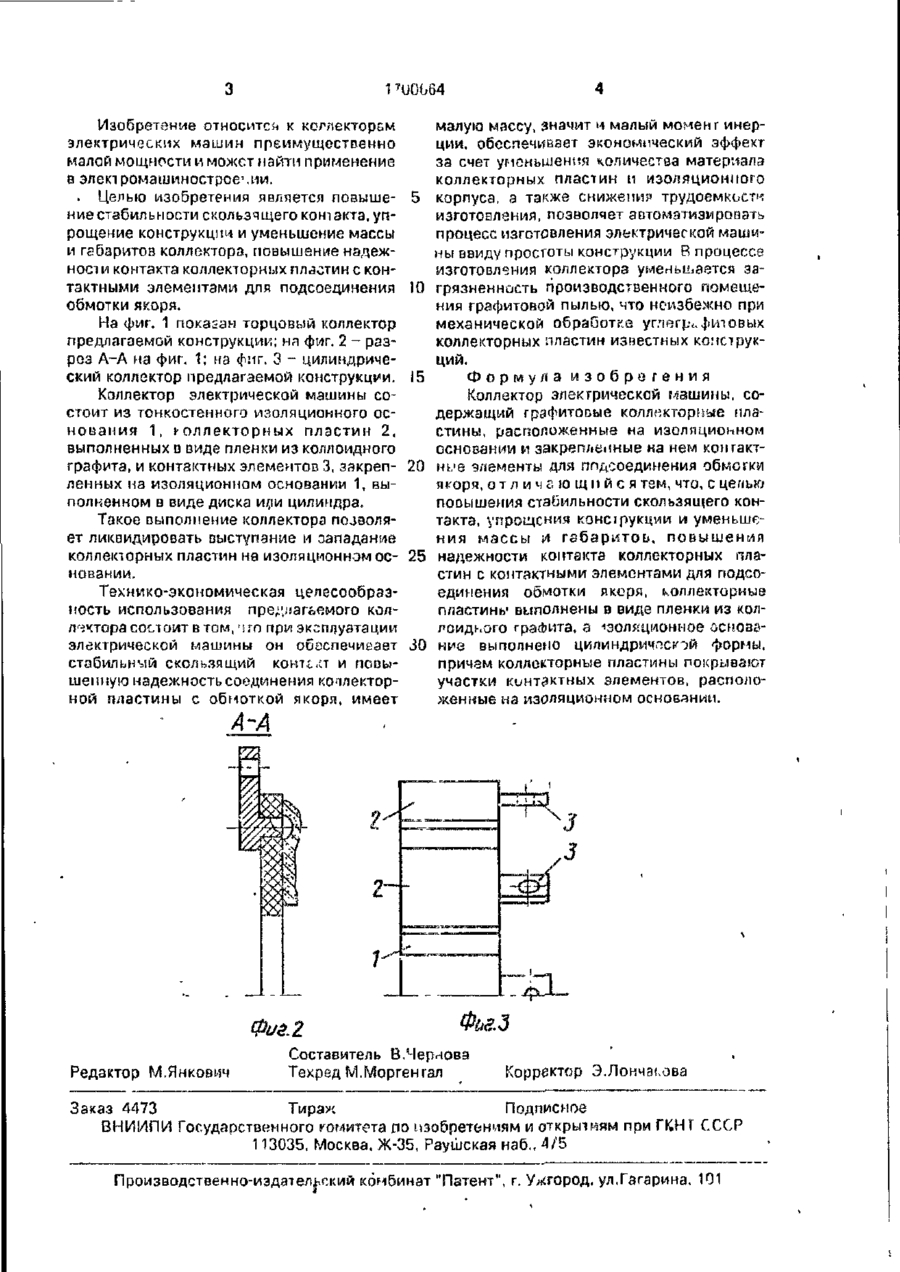

Изобретение относится к коллекторам электрических машин преимущественно малой мощности и может найти применение в электромашиностроении. Цель изобретения - повышение стабильности скользящего контакта, упрощение конструкции и уменьшение массы и габаритов коллектора, повышение надежности контакта коллекторных плзстин с контактными элементами для подсоединения обмотки якоря. Предлагаемый коллектор состоит из изоляционного основания 1, коплекторных пластин 2, выполненннх в виде пленки из коллоидного графита, и контактных элементов 3, закрепленных на изоляционном основании 1. Коллекторные пластины покрывают участки контактных элементов, расположенные на изоляционном основании. 3 ил. Фиг! 7 U0b64 Изобретение относится к коллекторам электрических машин преимущественно малой мощности и может найти применение в электромашинострое'.ии. . Целью изобретения является повышение стабильности скользящего коніакта, упрощение конструкции и уменьшение массы и габаритов коллектора, повышение надежности контакта коллекторных пластин с контактными элементами для подсоединения обмотки якоря. На фиг. 1 показан торцовый коллектор предлагаемой конструкции; на фиг. 2 - разроз А-А из фиг. 1; на фиг. 3 - цилиндрический коллектор предлагаемой конструкции. Коллектор электрической машины состоит из тонкостенного изоляционного основания 1, соллекторных пластин 2, выполненных в виде пленки из коллоидного графита, и контактных элементов 3, закрепленных на изоляционном основании 1, выполненном в виде диска или цилиндра. Такое выполнение коллектора позволяет ликвидировать выступание и оападание коллекторных пластин на изоляционном основании. Технико-экономическая целесообразность использования предлагаемого коллектора состоит в том/1 го при эксплуатации электрической машины он обеспечивает стабильней скользящий контг.ст и повышенную надежность соединения коплекторной пластины с обмоткой якоря, имеет малую массу, значит и малый моменг инерции, обеспечивает экономический эффект за счет уменьшения количества материала коллекторных пластин и изоляционного 5 корпуса, а также снижения трудоемкости изготовления, позволяет автоматизировать процесс изготовления электрической машины ввиду простоты конструкции В процессе изготовления коллектора уменьшается за10 грязненность производственного помещения графитовой пылью, что неизбежно при механической обработке углегр(.фиювых коллекторных пластин известных конструкций. 15 Формула изобретения Коллектор электрической машины, содержащий грзфитоБые коллекторные пластины, расположенные на изоляционном основании и закрепленные на нем контакт20 ное элементы для подсоединения обмогки якоря, о т л и ч а ю щ и й с я тзм, что, с цепью повышения стабильности скользящего контакта, упрощения консірукции и уменьшения массы ІЛ габаритов, повышения 25 надежности контакта коллекторных пластин с контактными элементами для подсоединения обмотки якоря, коллекторные гшастинь1 выполнены в виде пленки из коллоидного графита, а изоляционное основа30 ние выполнено цилиндричосюй формы, причам коллекторные пластины покрывают участки кинтактных элементов, расположенные на изоляционном основании. Фи3.2 Редактор М.Янкович Составитель В.Чернова Техред М.Морген гал Корректор Э.Лончэиова Заказ 4473 Тираж Подписное ВНИИЛИ Государственного комитета по изобретенмям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrical machine collector
Автори англійськоюZavhorodnia Taisiia Ivanivna, Budischev Mykhailo Serhiiovych, Chuchman Yurii Ivanovych, Zakharov Serhii Volodymyrovych
Назва патенту російськоюКоллектор электрической машины
Автори російськоюЗавгородня Таисия Ивановна, Будищев Михаил Сергеевич, Чучман Юрий Иванович, Захаров Сергей Владимирович
МПК / Мітки
МПК: H01R 39/00
Мітки: машини, електричної, колектор
