Установка для електрогідроімпульсної обробки розплаву металу

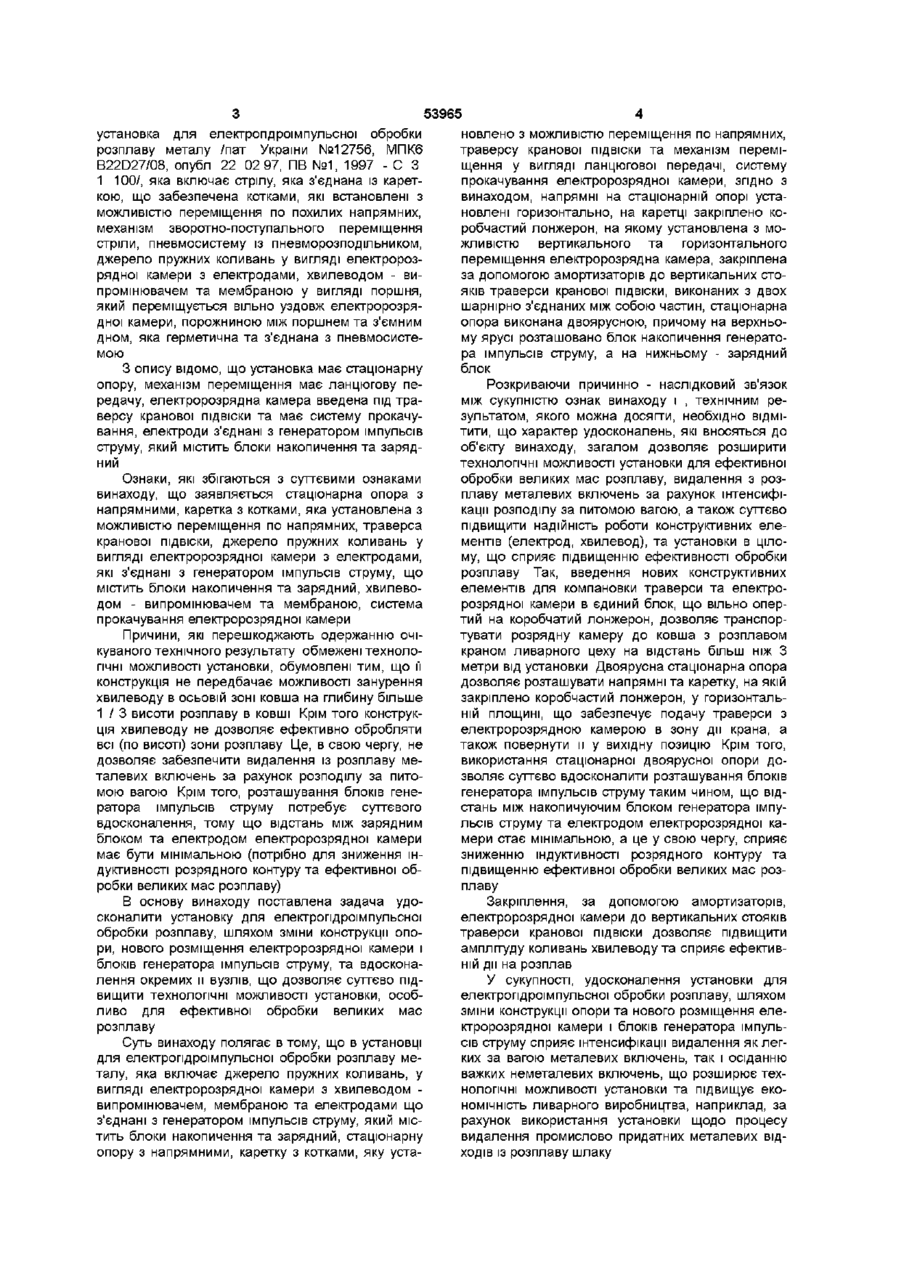

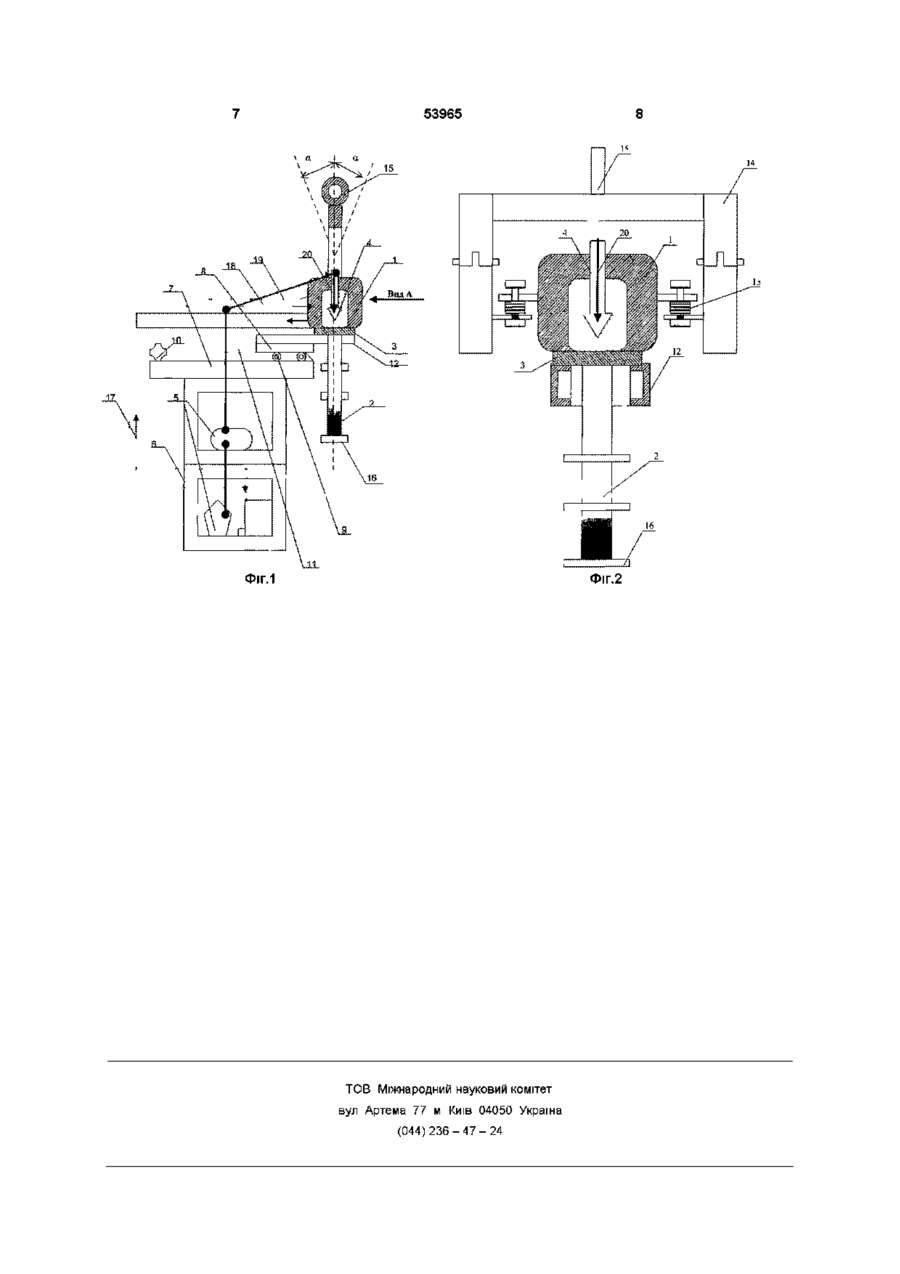

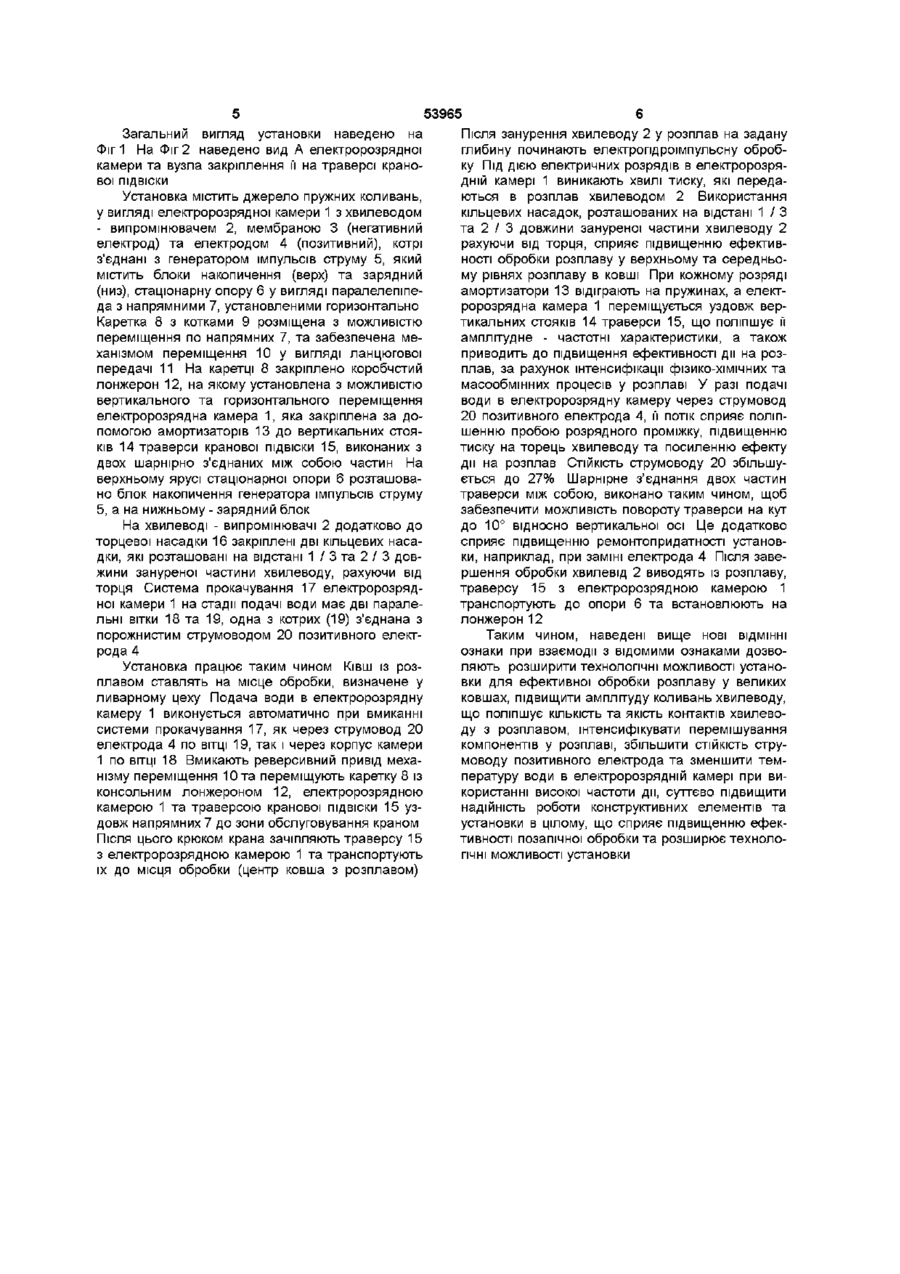

Установка для електропдроімпульсної обробки розплаву, що містить джерело пружних коливань у вигляді електророзрядної камери з хвилеводом-випромінювачем, мембраною та електродами, що з'єднані з генератором імпульсів струму, який містить блоки накопичення та зарядний, стаціонарну опору з напрямними, каретку з котками, яка установлена з можливістю переміщення по напрямних, траверсою кранової ПІДВІСКИ та механізмом переміщення у вигляді ланцюгової передачі, систему прокачування електророзрядної камери, яка відрізняється тим, що напрямні на стаціонарній опорі установлені горизонтально, на каретці закріплено коробчастий лонжерон, на якому установлена з можливістю вертикального та горизонтального переміщення електророзрядна камера, яка закріплена за допомогою амортизаторів до вертикальних стояків траверси кранової ПІДВІСКИ, виконаних з двох шарнірно з'єднаних між собою частин, стаціонарна опора виконана двоярусною, причому на верхньому ярусі розташовано блок накопичення генератора імпульсів струму, а на нижньому - зарядний блок Винахід належить до галузі чорної та кольорової металурги, переважно до установок позапічної обробки розплаву Відома установка для обробки розплаву металу /Заявка на Патент України №99084639, МПК6 B22D27/08, 27/02, від 13 08 99/, яка включає джерело пружних коливань, у вигляді розрядної камери, встановленої з можливістю и повороту на осях, які розташовані в опорах, що закріплені на стрілі, причому опори мають повзун, який встановлено на амортизаторі, а осі розрядної камери вільно оперті на повзуни, в розрядну камеру вмонтовані позитивний та негативний електроди, які з'єднані з генератором імпульсів струму, між мембраною та випромінювачем розрядної камери розташована втулка, яка закріплена на випромінювачі, мембрана розрядної камери виконана у вигляді пакета тонкостінних шайб, до того ж, наружні шайби з'єднані з втулкою, механізм переміщення розрядної камери містить порожнисту колону, виконану у вигляді паралелепіпеда з напрямними, що розташовані похило до неї, та трособлочну передачу, яка зв'язана зі стрілою, та містить котки, встановлені з можливістю переміщення по напрямних, систему прокачування розрядної камери Ознаки, які збігаються з суттєвими ознаками винаходу, що заявляється розрядна камера з електродами, які з'єднані з генератором імпульсів струму, хвилевод - випромінювач, механізм переміщення по напрямних, амортизатори, система прокачування розрядної камери водою Причини, які перешкоджають одержанню очікуваного технічного результату обмежені технологічні можливості установки, обумовлені тим, що конструкція установки передбачає позапічну обробку розплаву в ковші тільки на малій відстані від установки Це, у свою чергу, потребує кранових дій (рух ковша до місця обробки, розташування його поблизу від установки), що збільшує тривалість позапічної обробки Крім того, наявність осей розрядної камери, які розташовані в опорах, що закріплені на стрілі, не дозволяє збільшити відстань між хвилеводом - випромінювачем та напрямними, що робить її нездатною для ефективної обробки розплаву у великих ковшах, бо відомо, що обробку треба виконувати в осьовій зоні ковша з розплавом Прототипом установки, що заявляється, є ю (О о> CO ю 53965 установка для електропдроімпульсної обробки новлено з можливістю переміщення по напрямних, розплаву металу /пат України №12756, МПК6 траверсу кранової ПІДВІСКИ та механізм переміB22D27/08, опубл 22 02 97, ПВ №1, 1997 - С З щення у вигляді ланцюгової передачі, систему 1 100/, яка включає стрілу, яка з'єднана із каретпрокачування електророзрядної камери, згідно з кою, що забезпечена котками, які встановлені з винаходом, напрямні на стаціонарній опорі устаможливістю переміщення по похилих напрямних, новлені горизонтально, на каретці закріплено комеханізм зворотно-поступального переміщення робчастий лонжерон, на якому установлена з мостріли, пневмосистему із пневморозподільником, жливістю вертикального та горизонтального джерело пружних коливань у вигляді електророзпереміщення електророзрядна камера, закріплена рядної камери з електродами, хвилеводом - виза допомогою амортизаторів до вертикальних стопромінювачем та мембраною у вигляді поршня, яків траверси кранової ПІДВІСКИ, виконаних з двох який переміщується вільно уздовж електророзряшарнірно з'єднаних між собою частин, стаціонарна дної камери, порожниною між поршнем та з'ємним опора виконана двоярусною, причому на верхньодном, яка герметична та з'єднана з пневмосистему ярусі розташовано блок накопичення генератомою ра імпульсів струму, а на нижньому - зарядний блок З опису відомо, що установка має стаціонарну опору, механізм переміщення має ланцюгову пеРозкриваючи причинно - наслідковий зв'язок редачу, електророзрядна камера введена під траміж сукупністю ознак винаходу і , технічним реверсу кранової ПІДВІСКИ та має систему прокачузультатом, якого можна досягти, необхідно ВІДМІвання, електроди з'єднані з генератором імпульсів ТИТИ, що характер удосконалень, які вносяться до струму, який містить блоки накопичення та зарядоб'єкту винаходу, загалом дозволяє розширити ний технологічні можливості установки для ефективної обробки великих мас розплаву, видалення з розОзнаки, які збігаються з суттєвими ознаками плаву металевих включень за рахунок інтенсифівинаходу, що заявляється стаціонарна опора з кації розподілу за питомою вагою, а також суттєво напрямними, каретка з котками, яка установлена з підвищити надійність роботи конструктивних елеможливістю переміщення по напрямних, траверса ментів (електрод, хвилевод), та установки в цілокранової ПІДВІСКИ, джерело пружних коливань у му, що сприяє підвищенню ефективності обробки вигляді електророзрядної камери з електродами, розплаву Так, введення нових конструктивних які з'єднані з генератором імпульсів струму, що елементів для компановки траверси та електромістить блоки накопичення та зарядний, хвилеворозрядної камери в єдиний блок, що вільно опердом - випромінювачем та мембраною, система тий на коробчатий лонжерон, дозволяє транспорпрокачування електророзрядної камери тувати розрядну камеру до ковша з розплавом Причини, які перешкоджають одержанню очікраном ливарного цеху на відстань більш ніж З куваного технічного результату обмежені технолометри від установки Двоярусна стаціонарна опора гічні можливості установки, обумовлені тим, що її дозволяє розташувати напрямні та каретку, на якій конструкція не передбачає можливості занурення закріплено коробчастий лонжерон, у горизонтальхвилеводу в осьовій зоні ковша на глибину більше ній площині, що забезпечує подачу траверси з 1 / 3 висоти розплаву в ковші Крім того конструкелектророзрядною камерою в зону дії крана, а ція хвилеводу не дозволяє ефективно обробляти також повернути и у вихідну позицію Крім того, всі (по висоті) ЗОНИ розплаву Це, в свою чергу, не використання стаціонарної двоярусної опори додозволяє забезпечити видалення із розплаву мезволяє суттєво вдосконалити розташування блоків талевих включень за рахунок розподілу за питогенератора імпульсів струму таким чином, що відмою вагою Крім того, розташування блоків генестань між накопичуючим блоком генератора імпуратора імпульсів струму потребує суттєвого льсів струму та електродом електророзрядної кавдосконалення, тому що відстань між зарядним мери стає мінімальною, а це у свою чергу, сприяє блоком та електродом електророзрядної камери зниженню індуктивності розрядного контуру та має бути мінімальною (потрібно для зниження інпідвищенню ефективної обробки великих мас роздуктивності розрядного контуру та ефективної обплаву робки великих мас розплаву) В основу винаходу поставлена задача удосконалити установку для електропдроімпульсної обробки розплаву, шляхом зміни конструкції опори, нового розміщення електророзрядної камери і блоків генератора імпульсів струму, та вдосконалення окремих и вузлів, що дозволяє суттєво підвищити технологічні можливості установки, особливо для ефективної обробки великих мас розплаву Суть винаходу полягає в тому, що в установці для електропдроімпульсної обробки розплаву металу, яка включає джерело пружних коливань, у вигляді електророзрядної камери з хвилеводом випромінювачем, мембраною та електродами що з'єднані з генератором імпульсів струму, який містить блоки накопичення та зарядний, стаціонарну опору з напрямними, каретку з котками, яку уста Закріплення, за допомогою амортизаторів, електророзрядної камери до вертикальних стояків траверси кранової ПІДВІСКИ ДОЗВОЛЯЄ ПІДВИЩИТИ амплітуду коливань хвилеводу та сприяє ефективній дії на розплав У сукупності, удосконалення установки для електропдроімпульсної обробки розплаву, шляхом зміни конструкції опори та нового розміщення електророзрядної камери і блоків генератора імпульсів струму сприяє інтенсифікації видалення як легких за вагою металевих включень, так і осіданню важких неметалевих включень, що розширює технологічні можливості установки та підвищує економічність ливарного виробництва,наприклад, за рахунок використання установки щодо процесу видалення промислово придатних металевих ВІДХОДІВ ІЗ розплаву шлаку 53965 Після занурення хвилеводу 2 у розплав на задану глибину починають електропдроімпульсну обробку Під ДІЄЮ електричних розрядів в електророзрядній камері 1 виникають хвилі тиску, які передаються в розплав хвилеводом 2 Використання кільцевих насадок, розташованих на відстані 1 / 3 та 2 / 3 довжини зануреної частини хвилеводу 2 рахуючи від торця, сприяє підвищенню ефективності обробки розплаву у верхньому та середньому рівнях розплаву в ковші При кожному розряді амортизатори 13 відіграють на пружинах, а електророзрядна камера 1 переміщується уздовж вертикальних стояків 14 траверси 15, що поліпшує її амплітудне - частотні характеристики, а також приводить до підвищення ефективності дії на розплав, за рахунок інтенсифікації фізико-хімічних та масообмінних процесів у розплаві У разі подачі води в електророзрядну камеру через струмовод 20 позитивного електрода 4, її потік сприяє поліпшенню пробою розрядного проміжку, підвищенню тиску на торець хвилеводу та посиленню ефекту дії на розплав СТІЙКІСТЬ струмоводу 20 збільшується до 27% Шарнірне з'єднання двох частин траверси між собою, виконано таким чином, щоб забезпечити можливість повороту траверси на кут до 10° відносно вертикальної осі Це додатково На хвилеводі - випромінювачі 2 додатково до сприяє підвищенню ремонтопридатності установторцевої насадки 16 закріплені дві кільцевих насаки, наприклад, при заміні електрода 4 Після заведки, які розташовані на відстані 1 / 3 та 2 / 3 довршення обробки хвилевід 2 виводять із розплаву, жини зануреної частини хвилеводу, рахуючи від траверсу 15 з електророзрядною камерою 1 торця Система прокачування 17 електророзрядтранспортують до опори 6 та встановлюють на ної камери 1 на стадії подачі води має дві паралелонжерон 12 льні вітки 18 та 19, одна з котрих (19) з'єднана з порожнистим струмоводом 20 позитивного електТаким чином, наведені вище нові ВІДМІННІ рода 4 ознаки при взаємодії з відомими ознаками дозволяють розширити технологічні можливості устаноУстановка працює таким чином Ківш із розвки для ефективної обробки розплаву у великих плавом ставлять на місце обробки, визначене у ковшах, підвищити амплітуду коливань хвилеводу, ливарному цеху Подача води в електророзрядну що поліпшує КІЛЬКІСТЬ та якість контактів хвилевокамеру 1 виконується автоматично при вмиканні ду з розплавом, інтенсифікувати перемішування системи прокачування 17, як через струмовод 20 компонентів у розплаві, збільшити СТІЙКІСТЬ струелектрода 4 по ВІТЦІ 19, так і через корпус камери моводу позитивного електрода та зменшити тем1 по ВІТЦІ 18 Вмикають реверсивний привід мехапературу води в електророзрядній камері при винізму переміщення 10 та переміщують каретку 8 із користанні високої частоти дії, суттєво підвищити консольним лонжероном 12, електророзрядною надійність роботи конструктивних елементів та камерою 1 та траверсою кранової ПІДВІСКИ 15 узустановки в цілому, що сприяє підвищенню ефекдовж напрямних 7 до зони обслуговування краном тивності позапічної обробки та розширює технолоПісля ЦЬОГО крюком крана зачіпляють траверсу 15 гічні можливості установки з електророзрядною камерою 1 та транспортують їх до місця обробки (центр ковша з розплавом) Загальний вигляд установки наведено на Фіг 1 На Фіг 2 наведено вид А електророзрядної камери та вузла закріплення її на траверсі кранової ПІДВІСКИ Установка містить джерело пружних коливань, у вигляді електророзрядної камери 1 з хвилеводом - випромінювачем 2, мембраною 3 (негативний електрод) та електродом 4 (позитивний), котрі з'єднані з генератором імпульсів струму 5, який містить блоки накопичення (верх) та зарядний (низ), стаціонарну опору 6 у вигляді паралелепіпеда з напрямними 7, установленими горизонтально Каретка 8 з котками 9 розміщена з можливістю переміщення по напрямних 7, та забезпечена механізмом переміщення 10 у вигляді ланцюгової передачі 11 На каретці 8 закріплено коробчстий лонжерон 12, на якому установлена з можливістю вертикального та горизонтального переміщення електророзрядна камера 1, яка закріплена за допомогою амортизаторів 13 до вертикальних стояків 14 траверси кранової ПІДВІСКИ 15, виконаних з двох шарнірно з'єднаних між собою частин На верхньому ярусі стаціонарної опори 6 розташовано блок накопичення генератора імпульсів струму 5, а на нижньому - зарядний блок 53965 \ a f a ' 15 ФіГ.1 ФІГ.2 TOB Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
