Завантажити PDF файл.

Формула / Реферат

(57) Твердый литийпроводящий электролит для химического источника тока с литиевым анодом и твердотельным катодом, состоящий из полимерной матрицы, пластификатора и перхлората лития в качестве ионогенной добавки, отличающийся тем, что в качестве полимерной матрицы используется сополимер винилбутилового эфира, бутилметакрилата и метакриловой кислоты, общей формулы:

где: n=0,43; m=0,42; р=0,15 (содержание мономера в сополимере, мольн.доли), X=432-478, молекулярная масса сополимера равна 50-55тыс., в качестве пластификатора дибутилсебацинат при следующем соотношении компонентов (в масс.%):

сополимер винилбутилового эфира, бутилметакрилата и метакриловой кислоты

60,48-65,22

перхлорат лития

13,05-19,35

дибутилсебацинат

20,17-21,73.

Текст

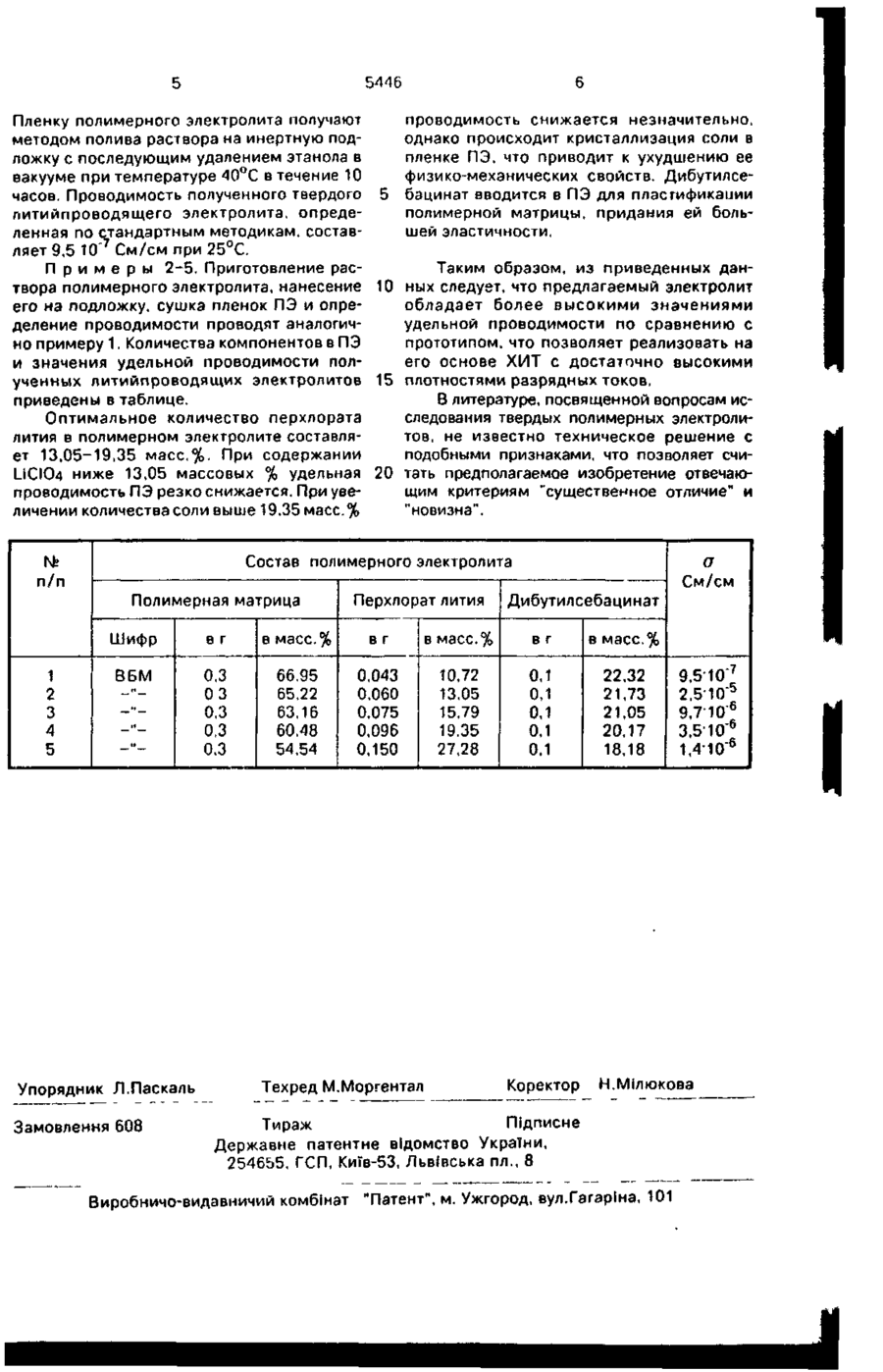

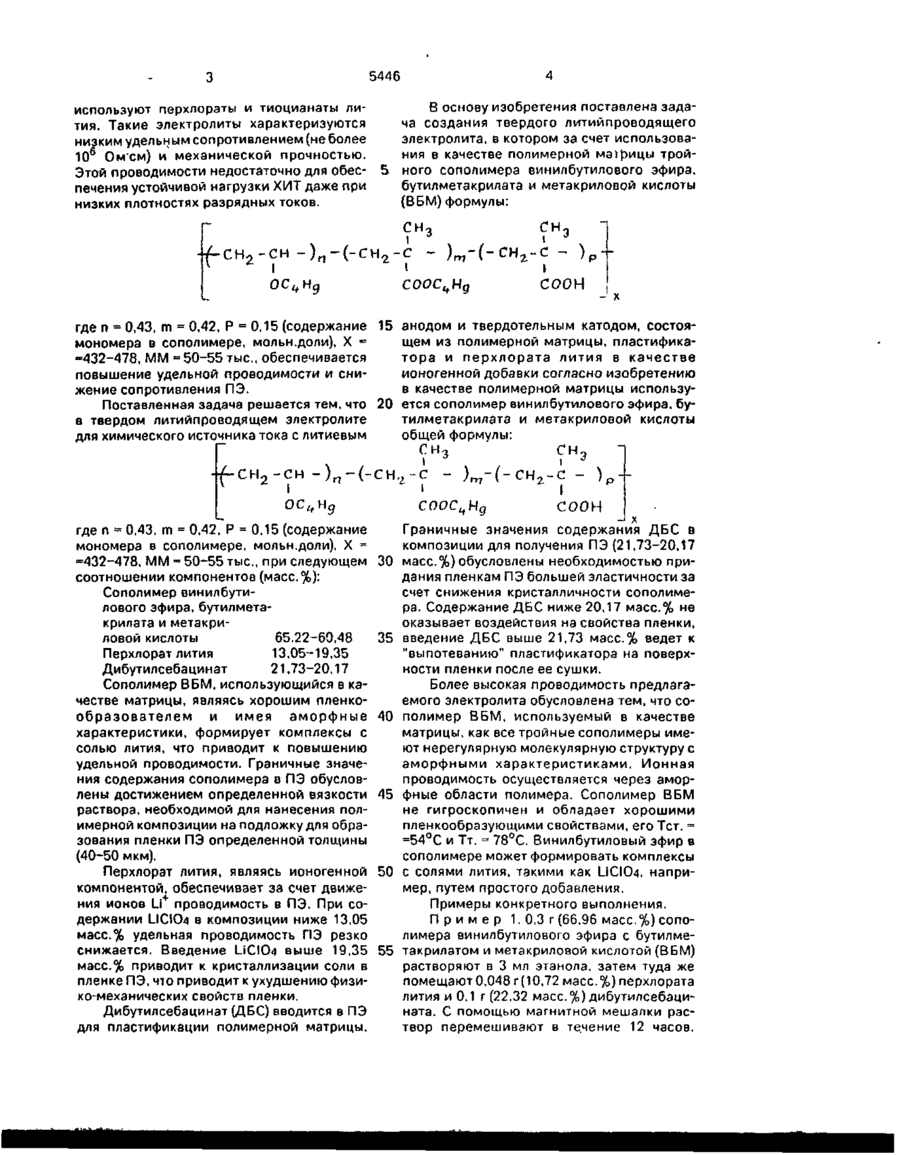

Твердый литийпроводящий электролит для химического источника тока с литиевым анодом и твердотельным катодом, состоящий из полимерной матрицы, пластификатора и перхлората лития в качестве ионогенной добавки, о т л и ч а ю щ и й с я тем, что в качестве полимерной матрицы используется сополимер винилбутилового эфира, бутилметакрилата и метакриловой кислоты, общей формулы: СИ. СН -( он сополимер винилбутилового эфира, бутилметакрилата и метакриловой кислоты перхлорат лития дибутилсебацинат сл 60,48-65,22 13,05-19,35 20,17-21,73 прочность. Удельная проводимость такого электролита составляет 3 10 См/см. Омические потери в таком электролите достига1 2 ют 0,3 мВ.мкА" см" . Известен твердый литийпроводящий электролит (ТВЭЛ) на основе смеси поливинилметилового эфира с полиэтиленоксидом (2). В качестве ионогенных добавок в них О 5446 используют перхлораты и тиоцианаты лития. Такие электролиты характеризуются низким удельным сопротивлением (не более 106 Омсм) и механической прочностью. Этой проводимости недостаточно для обеспечения устойчивой нагрузки ХИТ даже при низких плотностях разрядных токов. В основу изобретения поставлена задача создания твердого литийпроводящего электролита, в котором за счет использования в качестве полимерной матрицы трой5 ного сополимера винилбутилового эфира, бутилметакрилата и метакриловой кислоты (ВБМ) формулы: Y 3 СИ \"3 \ I COOC4Hg I COOH n VCH2.~ -)r? с - )„,-(-сн?-с - )p - х где п = 0,43, m « 0,42, Р = 0,15 (содержание 15 анодом и твердотельным катодом, состоящем из полимерной матрицы, пластификамономера в сополимере, мольн.доли), X тора и перхлората лития в качестве =432-478, ММ = 50-55 тыс., обеспечивается ионогенной добавки согласно изобретению повышение удельной проводимости и снив качестве полимерной матрицы использужение сопротивления ПЭ. Поставленная задача решается тем, что 20 ется сополимер винилбутилового эфира, бутилметакрилата и метакриловой кислоты в твердом литийпроводящем электролите общей формулы: для химического источника тока с литиевым СН — ) --£— п (- Н , г - С С ос, где п = 0,43, m = 0,42, Р = 0,15 (содержание мономера в сополимере, мольн.доли), X = =432-478, ММ = 50-55 тыс., при следующем соотношении компонентов (масс.%): Сополимер винилбутилового эфира, бутилметакрилата и метакриловой кислоты 65,22-60,48 Перхлорат лития 13,05-19,35 Дибутилсебацинат 21,73-20,17 Сополимер ВБМ, использующийся в качестве матрицы, являясь хорошим пленкообразователем и имея аморфные характеристики, формирует комплексы с солью лития, что приводит к повышению удельной проводимости. Граничные значения содержания сополимера в ПЭ обусловлены достижением определенной вязкости раствора, необходимой для нанесения полимерной композиции на подложку для образования пленки ПЭ определенной толщины (40-50 мкм). Перхлорат лития, являясь ионогенной компонентой, обеспечивает за счет движе+ ния ионов Li проводимость в ПЭ. При содержании LICIO4 в композиции ниже 13,05 масс.% удельная проводимость ПЭ резко снижается. Введение LiCICM выше 19.35 масс.% приводит к кристаллизации соли в пленке ПЭ, что приводит к ухудшению физико-механических свойств пленки. Дибутилсебацинат (ДБС) вводится в ПЭ для пластификации полимерной матрицы. СИ )ГТ7'(-СИг~С .Hg 30 35 40 45 50 55 ) COOH Граничные значения содержания ДБС в композиции для получения ПЭ (21,73-20,17 масс.%) обусловлены необходимостью придания пленкам ПЭ большей эластичности за счет снижения кристалличности сополимера. Содержание ДБС ниже 20,17 масс.% не оказывает воздействия на свойства пленки, введение ДБС выше 21,73 масс.% ведет к "выпотеванию" пластификатора на поверхности пленки после ее сушки. Более высокая проводимость предлагаемого электролита обусловлена тем, что сополимер ВБМ, используемый в качестве матрицы, как все тройные сополимеры имеют нерегулярную молекулярную структуру с аморфными характеристиками. Ионная проводимость осуществляется через аморфные области полимера. Сополимер ВБМ не гигроскопичен и обладает хорошими пленкообразующими свойствами, его Тст. = =54°С и Тт. = 78°С. Винилбутиловый эфир в сополимере может формировать комплексы с солями лития, такими как LiCIO4, например, путем простого добавления. Примеры конкретного выполнения. П р и м е р 1. 0,3 г (66,96 масс.%) сополимера винилбутилового эфира с бутилметакрилатом и метакриловой кислотой (ВБМ) растворяют в 3 мл этанола, затем туда же помещаютО,048 г(10,72 масс.%) перхлората лития и 0.1 г (22,32 масс. %) дибутилсебацината. С помощью магнитной мешалки раствор перемешивают в течение 12 часов. 5416 Пленку полимерного электролита получают проводимость снижается незначительно, методом полива раствора на инертную пододнако происходит кристаллизация соли в ложку с последующим удалением этанола в пленке ПЭ, что приводит к ухудшению ее вакууме при температуре 40°С в течение 10 физико-механических свойств. Дибутилсечасов. Проводимость полученного твердого 5 бацинат вводится в ПЭ для пласгификаиии литийпроводящего электролита, опредеполимерной матрицы, придания ей больленная по стандартным методикам, составшей эластичности. ляет 9.5 10"7 См/см при 25°С. Таким образом, из приведенных данП р и м е р ы 2-5. Приготовление раствора полимерного электролита, нанесение 10 ных следует, что предлагаемый электролит его на подложку, сушка пленок ПЭ и опреобладает более высокими значениями деление проводимости проводят аналогичудельной проводимости по сравнению с но примеру 1. Количества компонентов в ПЭ прототипом, что позволяет реализовать на и значения удельной проводимости полего основе ХИТ с достаточно высокими ученных литийпроводящих электролитов 15 плотностями разрядных токов. приведены в таблице. В литературе, посвященной вопросам исОптимальное количество перхлората следования твердых полимерных электролилития в полимерном электролите составлятов, не известно техническое решение с ет 13,05-19,35 масс.%. При содержании подобными признаками, что позволяет счиLiCICM ниже 13,05 массовых % удельная 20 тать предполагаемое изобретение отвечаюпроводимость ПЭ резко снижается. При увещим критериям "существенное отличие" и личении количества соли выше 19,35 масс.% "новизна". Состав полимерного электролита а См/см п/п Полимерная матрица Шифр вг в масс.% 66,95 65.22 63,16 60.48 54.54 0.043 0.060 0,075 0.096 0,150 10.72 13.05 15,79 19.35 27.28 Техред М.Моргентал вг о Замовлення 608 в масс.% Дибутилсебацинат о о о" о Упорядник Л.Паскаль о о о о о ВБМ со со со со со 1 2 3 4 5 вг Перхлорат лития Коректор в масс.% 22.32 21.73 21.05 20.17 18,18 Н.Мілюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат 9.5'Ю"7 2.5 10"5 9,7'Ю' 6 3.5 10"6 1,410"6 "Патент", м. Ужгород, вул.Гагаріна, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Solid lithium-conducting electrolyte

Автори англійською

Paskal Liudmyla Pavlivna, Mashkin Oleh Anatoliovych, Kuzmin Roman Mykolaiovych, Syromiatnikov Volodymyr Heorhiiovych

Назва патенту російською

Твердый литийпроводящий электролит

Автори російською

Паскаль Людмила Павловна, Машкин Олег Анатольевич, Кузьмин Роман Николаевич, Сыромятников Владимир Георгиевич

МПК / Мітки

МПК: H01M 6/18

Мітки: твердий, електроліт, літійпровідний

Код посилання

<a href="https://ua.patents.su/4-5446-tverdijj-litijjprovidnijj-elektrolit.html" target="_blank" rel="follow" title="База патентів України">Твердий літійпровідний електроліт</a>

Подібні патенти
