Спосіб виміру фігури людини

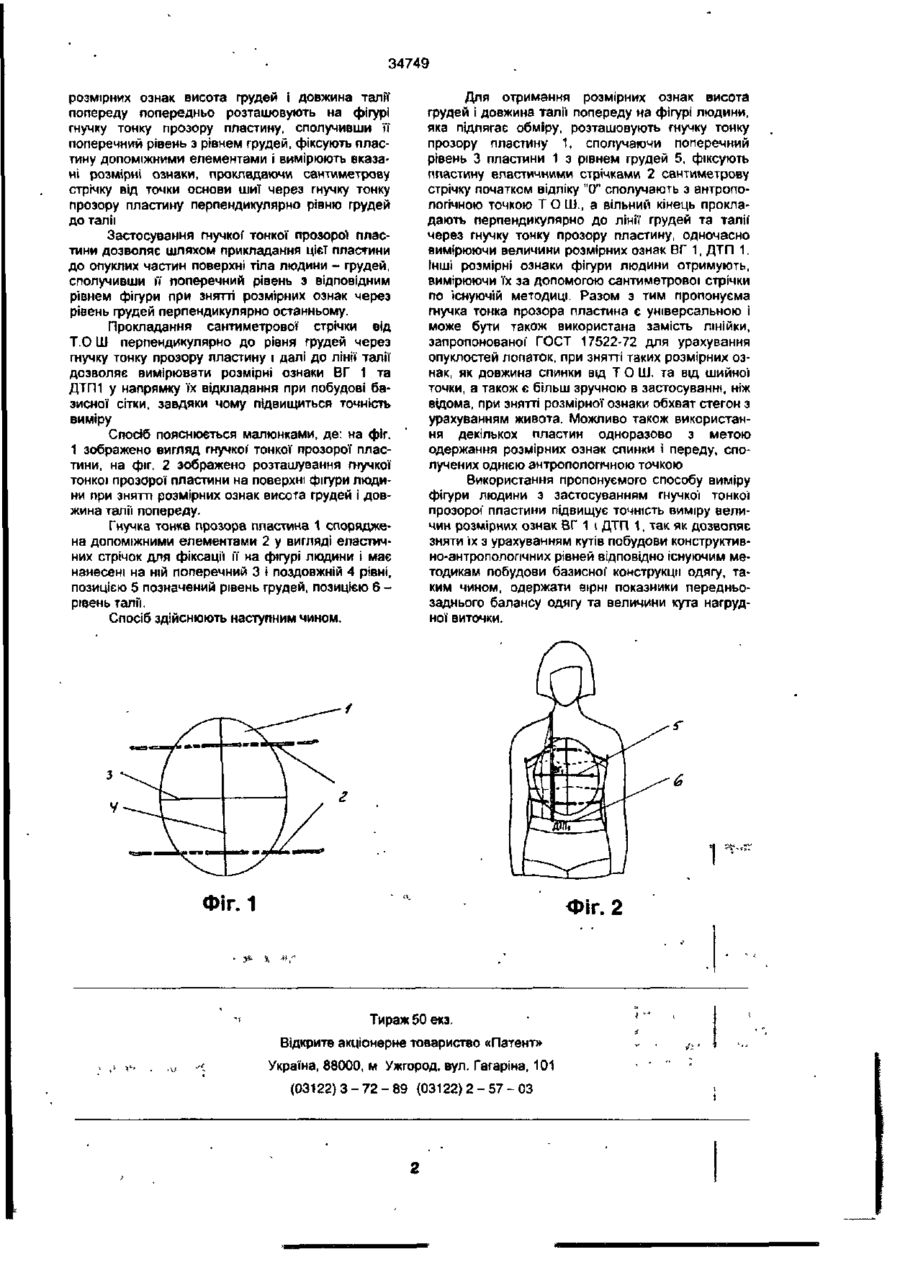

УКРАЇНА (19) UA (11,34749 из, А (51) 6 А41Н1/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54, СПОСІБ ВИМІРУ ФІГУРИ ЛЮДИНИ (21,99073739 (22,01 07 1999 (24, 15 03 2001 (46, 15 03 2001, Бюл № 2, 2001 р (72, Цимбал Тетяна Валентинівна (73) ДЕРЖАВНА АКАДЕМІЯ ЛЕГКОЇ ПРОМИСЛОВОСТІ УКРАЇНИ (57, Спосіб виміру фігури людини, при якому розмірні ознаки фігури отримують шляхом їх виміру за допомогою сантиметрової стрічки, яку послідовно прокладають між визначеними антропологічними точками і рівнями, який відрізняється тим, що при отриманні розмірних ознак висота грудей і довжина талн попереду попередньо розташовують на фігурі гнучку тонку прозору пластину, сполучивши її поперечний рівень з рівнем грудей фіксують пластину допоміжними елементами і вимірюють вказані розмірні ознаки прокладаючи сантиметрову стрічку від точки основи шиї через гнучку тонку прозору пластину перпендикулярно рівню грудей до талії Винахід відноситься до швейного виробництва, зокрема, до способів та допоміжних засобів для зняття розмірних ознак фігури людини при масових та індивідуальних обмірах населення Відомий спосіб урахування опуклості поверхні фігури людини при вимірюванні сантиметровою стрічкою розмірної ознаки обхват стегон з урахуванням виступу живота, при якому використовують гнучку тонку пластину (ГОСТ 17622-72) Гнучку тонку пластину прикладають до виступаючої точки живота, додержуючи І'І суворо перпендикулярно горизонталі, а сантиметрову стрічку прокладають через виступаючі точки адниць паралельно горизонталі з урахуванням об'єму заданого пластиною При користуванні цією пластиною необхідно тримати и обома руками що завдає деякі незручності та може привести до зміщення пластини від перпендикулярності до горизонталі Відомий спосіб виміру фігури людини при якому розмірні ознаки фігури отримують шляхом їх виміру за допомогою сантиметрової стрічки яку послідовно прокладають між визначеними антропологічними точками та рівнями (ГОСТ 17522-72) При отриманні величини розмірної ознаки фігури людини висота грудей (ВГ) сантиметрову стрічку прокладають по поверхні фігури послідовно через антропологічні точки шийну точку, точку основи шиї (Т О Ш ), соскову точку При визначенні величини розмірної ознаки фігури людини довжина тали попереду (ДТП1) сантиметрову стрічку послідовно прокладають через ВІДПОВІДНІ антропологічні точки - Т О Ш , соскову точку, а потім перпендикулярно до піни тали Прокладанням сантиметрової стрічки від Т О Ш до соскової точки утворюється гострий кут між цим напрямком і перпендикуляром до лінії грудей, проведеним від Т О Ш Величина кута досягає 9°18 для типового розміру-росту 164-96-104 А при побудові базисної сітки конструкції одягу лінії грудей та тали проводять, відкладаючи розмірні ознаки ВГ1 та ДТП1 сурово перпендикулярно їм Тому виникає похибка розташування конструктивно-антропопогічних рівней базисної сітки рівня грудей - на 3 5 мм, тал» - на 4 6 мм нижче, ніж воно має бути у співвідношенні з фігурою людини Ця похибка впливає на величину передньо-заднього балансу одягу, що, в свою чергу призводить до похибки цього показника 60-85% Неправильне визначення рівня грудей приводить також до збільшення розхилу нагрудної виточки, що веде до дефектів конструкції одягу Таким чином, в основу винаходу поставлена задача розробити такий спосіб виміру фігури людини, який шляхом нових умов виконання дій і застосування нового напрямку вимірювання окремих розмірних ознак, дозволив би підвищити точність виміру розмірних ознак, необхідних для побудови базисної сітки Поставлена задача вирішується тим, що у способі виміру фігури людини, при якому розмірні ознаки фігури отримують шляхом їх виміру за допомогою сантиметрової стрічки, яку послідовно прокладають між визначеними антропологічними точками і рівнями, згідно винаходу, при отриманні CO 34749 розмірних ознак висота грудей і довжина талії попереду попередньо розташовують на фігурі гнучку тонку прозору пластину, сполучивши її поперечний рівень з рівнем грудей, фіксують пластину допоміжними елементами і вимірюють вказані розмірні ознаки, прокладаючи сантиметрову стрічку від точки основи шиї через гнучку тонку прозору пластину перпендикулярно рівню грудей до талії Застосування гнучкої тонкої прозоро) пластини дозволяє шляхом прикладання цієї пластини до опуклих частин поверхні тіла людини - грудей, сполучивши її поперечний рівень з відповідним рівнем фігури при знятті розмірних ознак через рівень грудей перпендикулярно останньому. Прокладання сантиметрової стрічки від Т.О Ш перпендикулярно до рівня грудей через гнучку тонку прозору пластину і далі до лінії талії дозволяє вимірювати розмірні ознаки ВГ 1 та ДТП1 у напрямку їх відкладання при побудові базисної сітки, завдяки чому підвищиться точність виміру Спосіб пояснюється малюнками, де: на фіг. 1 зображено вигляд гнучкої тонкої прозорої пластини, на фіг. 2 зображено розташування гнучкої тонкої прозорої пластини на поверхні фігури людини при знятп розмірних ознак висота грудей і довжина талії попереду. Гнучка тонка прозора пластина 1 споряджена допоміжними елементами 2 у вигляді еластичних стрічок для фіксації її на фігурі людини І має нанесені на ній поперечний 3 і поздовжній 4 рівні, позицією 5 позначений рівень грудей, позицією 6 рівень талії. Спосіб здійснюють наступним чином. Для отримання розмірних ознак висота грудей і довжина талії попереду на фігурі людини, яка підлягає обміру, розташовують гнучку тонку прозору пластину 1, сполучаючи поперечний рівень 3 пластини 1 з рівнем грудей 5, фіксують пластину еластичними стрічками 2 сантиметрову стрічку початком відліку "0" сполучають з антропологічною точкою Т О Ш . , а вільний кінець прокладають перпендикулярно до лінії грудей та талії' через гнучку тонку прозору пластину, одночасно вимірюючи величини розмірних ознак ВГ 1, ДТП 1. Інші розмірні ознаки фігури людини отримують, вимірюючи їх за допомогою сантиметрової стрічки по існуючій методиці. Разом з тим пропонуєма гнучка тонка прозора пластина є універсальною і може бути також використана замість лінійки, запропонованої' ГОСТ 17522-72 для урахування опуклостей лопаток, при знятті таких розмірних ознак, як довжина спинки від Т О Ш . та від шийно! точки, а також є більш зручною в застосуванні, ніж відома, при знятті розмірної ознаки обхват стегон з урахуванням живота. Можливо також використання декількох пластин одноразово з метою одержання розмірних ознак спинки і переду, сполучених однією антропологічною точкою Використання пропонуємого способу виміру фігури людини з застосуванням гнучкої тонкої прозорої1 пластини підвищує точність виміру величин розмірних ознак ВГ 1 і ДТП 1, так як дозволяє зняти їх з урахуванням кутів побудови конструктивно-антропологічних рівней відповідно існуючим методикам побудови базисної' конструкції одягу, таким чином, одержати вірні показники передньозаднього балансу одягу та величини кута нагрудної виточки. Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
