Граната несмертельної дії з світло-шумовим ефектом “терен-7е”

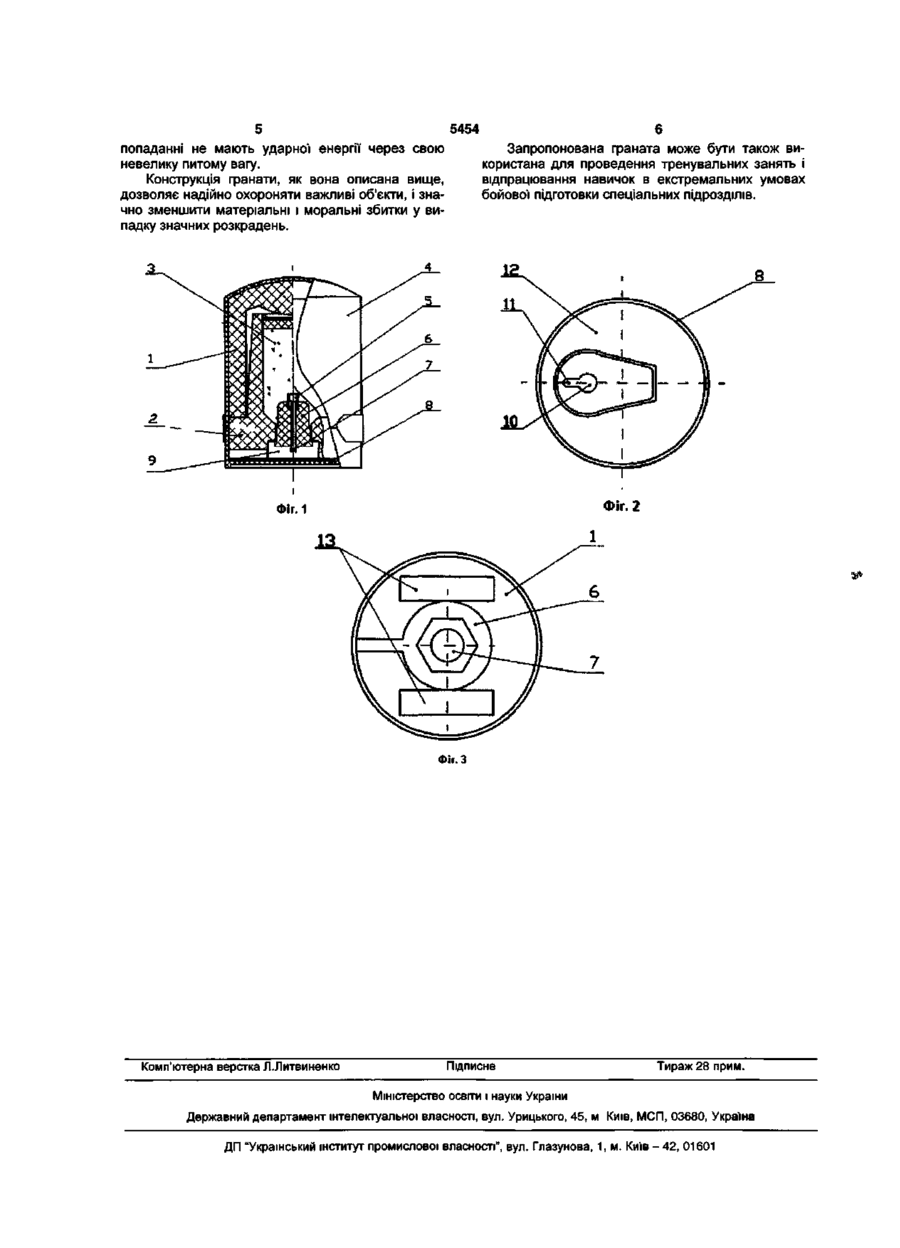

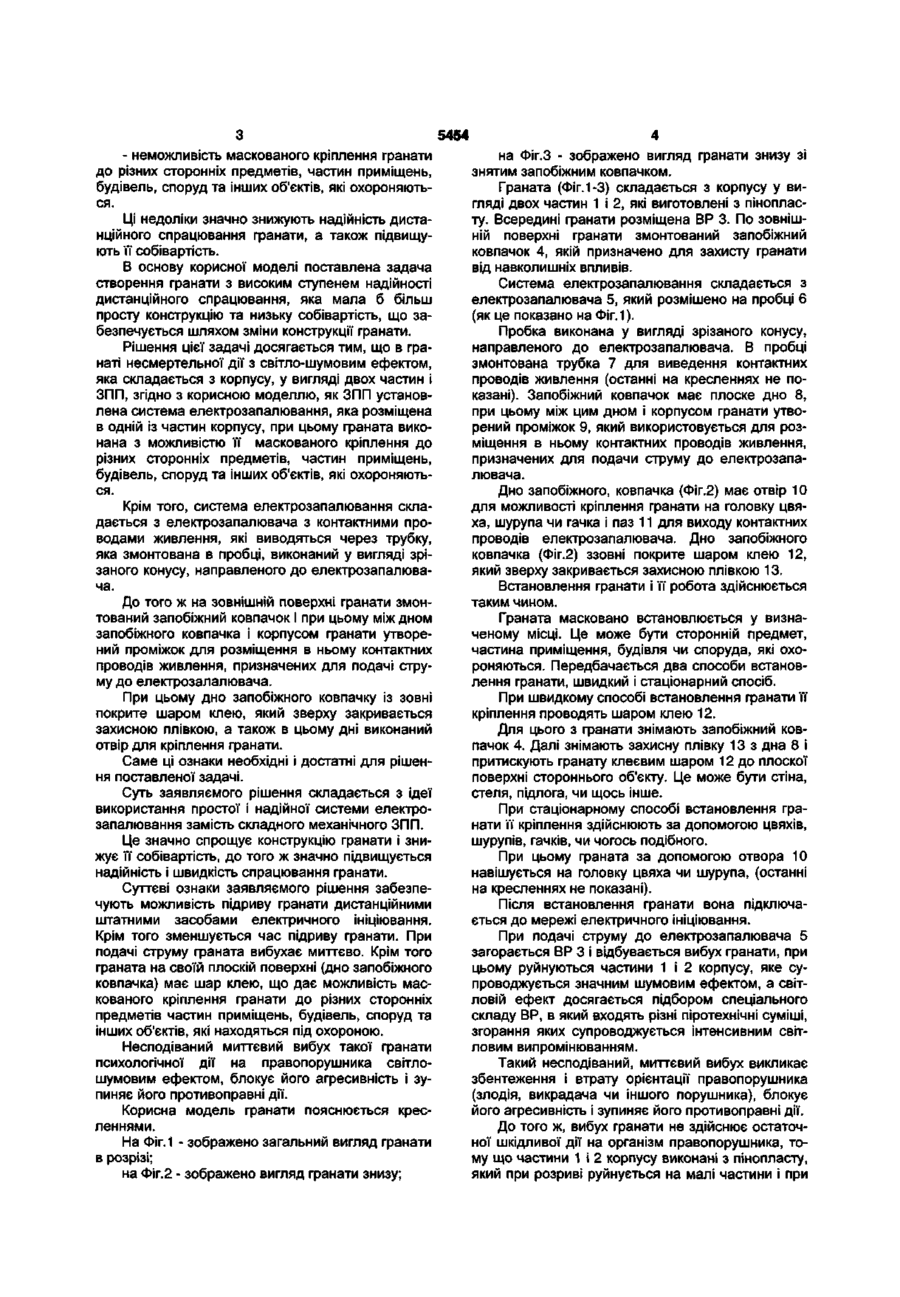

1. Граната несмертельної дії з світлошумовим ефектом, що складається з корпуса у вигляді двох частин, і запобіжно-пускового пристрою, яка відрізняється тим, що як запобіжнопусковий пристрій установлена система електрозапалювання, яка розміщена в одній із частин корпуса, при цьому граната виконана з можливістю її маскованого кріплення до різних сторонніх предметів частин приміщень, будівель, споруд та інших об'єктів, які охороняються. 2. Граната за п.1, яка відрізняється тим, що система електрозапалювання складається з електрозапалювача з контактними проводами живлення, які виводяться через трубку, яка змонтована в пробці, виконаній у вигляді зрізаного конусу, направленого до електрозапалювача. 3. Граната за п.1, яка відрізняється тим, що на її зовнішній поверхні змонтований запобіжний ковпачок, при цьому між дном запобіжного ковпачка і корпусом гранати утворений проміжок для розміщення в ньому контактних проводів живлення, призначених для подачі струму до електрозапалювача. 4. Граната за п.З, яка відрізняється тим, що дно запобіжного ковпачка іззовні покрите шаром клею, який зверху закривається захисною плівкою, а також в цьому дні виконаний отвір для кріплення гранати. Корисна модель відноситься до зброї несмертельної дії, а саме до гранат несмертельної дії' з світло-шумовим ефектом, які можуть бути використані як засоби припинення противоправних дій окремих осіб або угруповань при охороні важливих об'єктів. Відома граната несмертельної дії, що складається з корпусу, в середині якого розміщено наповнювач, і запобіжно-пускововий пристрій (ЗПП), який включає в себе верхню та нижню частини. Наповнювач представляє собою еластичні пояси, які змонтовані на нижній частині ЗПП. Верхня частина ЗПП складається з трубки, в якій змонтовані пружина, бойок та капсюль-спалахувач. Нижня частина цієї трубки після капсуля-спалахувача заповнена піротехнічною сумішшю. На трубці змонтовані запобіжна чека з кільцем і важіль. Нижня частина ЗПП складається з пробки, в якій розміщується піротехнічний сповільнювач, та трубки в якій розміщена вибухова речовина (ВР) [пат. України на корисну модель №1108 Кл. F42B27/00, Бюл. №11, 2001р.]. Суттєвим недоліком цієї гранати є те, що вона має складний механічний ЗПП, крім того вона має малий об'єм ВР, що значно знижує світло шумовий ефект від вибуху гранати тому, що основний об'єм гранати займає наповнювач. Найбільш близькою до запропонованої конструкції є граната несмертельної дії з світлошумовим ефектом, що складається з чохла з еластичного матеріалу, в середині якого розміщено корпус у вигляді двох частин, ВР і ЗПП, який включає в себе верхню та нижню частини. Верхня частина ЗПП складається з трубки, в якій змонтовані пружина, бойок та капсюль-спалахувач, який розміщено в нижній частині трубки. Нижня частина цієї трубки, після капсуля-спалахувача, заповнена піротехнічною сумішшю. На поверхні цієї трубки змонтовані запобіжна чека з кільцем і важіль. Нижня частина ЗПП складається з пробки, в якій розміщується піротехнічний сповільнювач [пат. України на корисну модель №1619 кл. F42B27/00, опубл. 15.01.2003р., Бюл. №1, 2003р.]. Ця граната і вибрана як прототип. Однак вона має такі недоліки: - складність та ненадійність конструкції механічного ЗПП; - підвищена собівартість гранати; - неможливість підриву гранати дистанційними штатними засобами електричного ініціювання; со т LO Ю о> 5454 - неможливість маскованого кріплення гранати до різних сторонніх предметів, частин приміщень, будівель, споруд та інших об'єктів, які охороняються. Ці недоліки значно знижують надійність дистанційного спрацювання гранати, а також підвищують її собівартість. В основу корисної моделі поставлена задача створення гранати з високим ступенем надійності дистанційного спрацювання, яка мала б більш просту конструкцію та низьку собівартість, що забезпечується шляхом зміни конструкції гранати. Рішення цієї задачі досягається тим, що в гранаті несмертельної дії з світло-шумовим ефектом, яка складається з корпусу, у вигляді двох частин і ЗПП, згідно з корисною моделлю, як ЗПП установлена система електрозапалювання, яка розміщена в одній із частин корпусу, при цьому граната виконана з можливістю її маскованого кріплення до різних сторонніх предметів, частин приміщень, будівель, споруд та інших об'єктів, які охороняються. Крім того, система електрозапалювання складається з електрозапалювача з контактними проводами живлення, які виводяться через трубку, яка змонтована в пробці, виконаний у вигляді зрізаного конусу, направленого до електрозапалювача. До того ж на зовнішній поверхні гранати змонтований запобіжний ковпачок і при цьому між дном запобіжного ковпачка і корпусом гранати утворений проміжок для розміщення в ньому контактних проводів живлення, призначених для подачі струму до електрозалалювача. При цьому дно запобіжного ковпачку із зовні покрите шаром клею, який зверху закривається захисною плівкою, а також в цьому дні виконаний отвір для кріплення гранати. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Суть заявляемого рішення складається з ідеї використання простої і надійної системи електрозапалювання замість складного механічного ЗПП. Це значно спрощує конструкцію гранати і знижує її собівартість, до того ж значно підвищується надійність і швидкість спрацювання гранати. Суттєві ознаки заявляемого рішення забезпечують можливість підриву гранати дистанційними штатними засобами електричного ініціювання. Крім того зменшується час підриву гранати. При подачі струму граната вибухає миттєво. Крім того граната на своїй плоскій поверхні (дно запобіжного ковпачка) має шар клею, що дає можливість маскованого кріплення гранати до різних сторонніх предметів частин приміщень, будівель, споруд та інших об'єктів, які находяться під охороною. Несподіваний миттєвий вибух такої гранати психологічної дії на правопорушника світлошумовим ефектом, блокує його агресивність і зупиняє його противоправні дії. Корисна модель гранати пояснюється кресленнями. На Фіг.1 - зображено загальний вигляд гранати в розрізі; на Фіг.2 - зображено вигляд гранати знизу; на Фіг.З - зображено вигляд гранати знизу зі знятим запобіжним ковпачком. Граната (Фіг. 1-3) складається з корпусу у вигляді двох частин 1 і 2, які виготовлені з пінопласту. Всередині гранати розміщена ВР 3. По зовнішній поверхні гранати змонтований запобіжний ковпачок 4, якій призначено для захисту гранати від навколишніх впливів. Система електрозапалювання складається з електрозапалювача 5, який розмішено на пробці 6 (як це показано на Фіг.1). Пробка виконана у вигляді зрізаного конусу, направленого до електрозапалювача. В пробці змонтована трубка 7 для виведення контактних проводів живлення (останні на кресленнях не показані). Запобіжний ковпачок має плоске дно 8, при цьому між цим дном і корпусом гранати утворений проміжок 9, який використовується для розміщення в ньому контактних проводів живлення, призначених для подачи струму до електрозапалювача. Дно запобіжного, ковпачка (Фіг.2) має отвір 10 для можливості кріплення гранати на головку цвяха, шурупа чи гачка і паз 11 для виходу контактних проводів електрозапалювача. Дно запобіжного ковпачка (Фіг.2) ззовні покрите шаром клею 12, який зверху закривається захисною плівкою 13. Встановлення гранати і її робота здійснюється таким чином. Граната масковано встановлюється у визначеному місці. Це може бути сторонній предмет, частина приміщення, будівля чи споруда, які охороняються. Передбачається два способи встановлення гранати, швидкий і стаціонарний спосіб. При швидкому способі встановлення гранати її кріплення проводять шаром клею 12. Для цього з гранати знімають запобіжний ковпачок 4. Далі знімають захисну плівку 13 з дна 8 і притискують гранату клеєвим шаром 12 до плоскої поверхні стороннього об'єкту. Це може бути стіна, стеля, підлога, чи щось інше. При стаціонарному способі встановлення гранати її кріплення здійснюють за допомогою цвяхів, шурупів, гачків, чи чогось подібного. При цьому граната за допомогою отвора 10 навішується на головку цвяха чи шурупа, (останні на кресленнях не показані). Після встановлення гранати вона підключається до мережі електричного ініціювання. При подачі струму до електрозапалювача 5 загорається ВР 3 і відбувається вибух гранати, при цьому руйнуються частини 1 і 2 корпусу, яке супроводжується значним шумовим ефектом, а світловій ефект досягається підбором спеціального складу ВР, в який входять різні піротехнічні суміші, згорання яких супроводжується інтенсивним світловим випромінюванням. Такий несподіваний, миттєвий вибух викликає збентеження і втрату орієнтації правопорушника (злодія, викрадача чи іншого порушника), блокує його агресивність і зупиняє його противоправні дії. До того ж, вибух гранати не здійснює остаточної шкідливої дії на організм правопорушника, тому що частини 1 і 2 корпусу виконані з пінопласту, який при розриві руйнується на малі частини і при 5454 Запропонована граната може бути також використана для проведення тренувальних занять і відпрацювання навичок в екстремальних умовах бойової підготовки спеціальних підрозділів. попаданні не мають ударної енергії через свою невелику питому вагу. Конструкція гранати, як вона описана вище, дозволяє надійно охороняти важливі об'єкти, і значно зменшити матеріальні і моральні збитки у випадку значних розкрадень. Фіг. 2 Фіг. 1 Фіг. З Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
