Спосіб отримання припоєчного боросвинцового скла

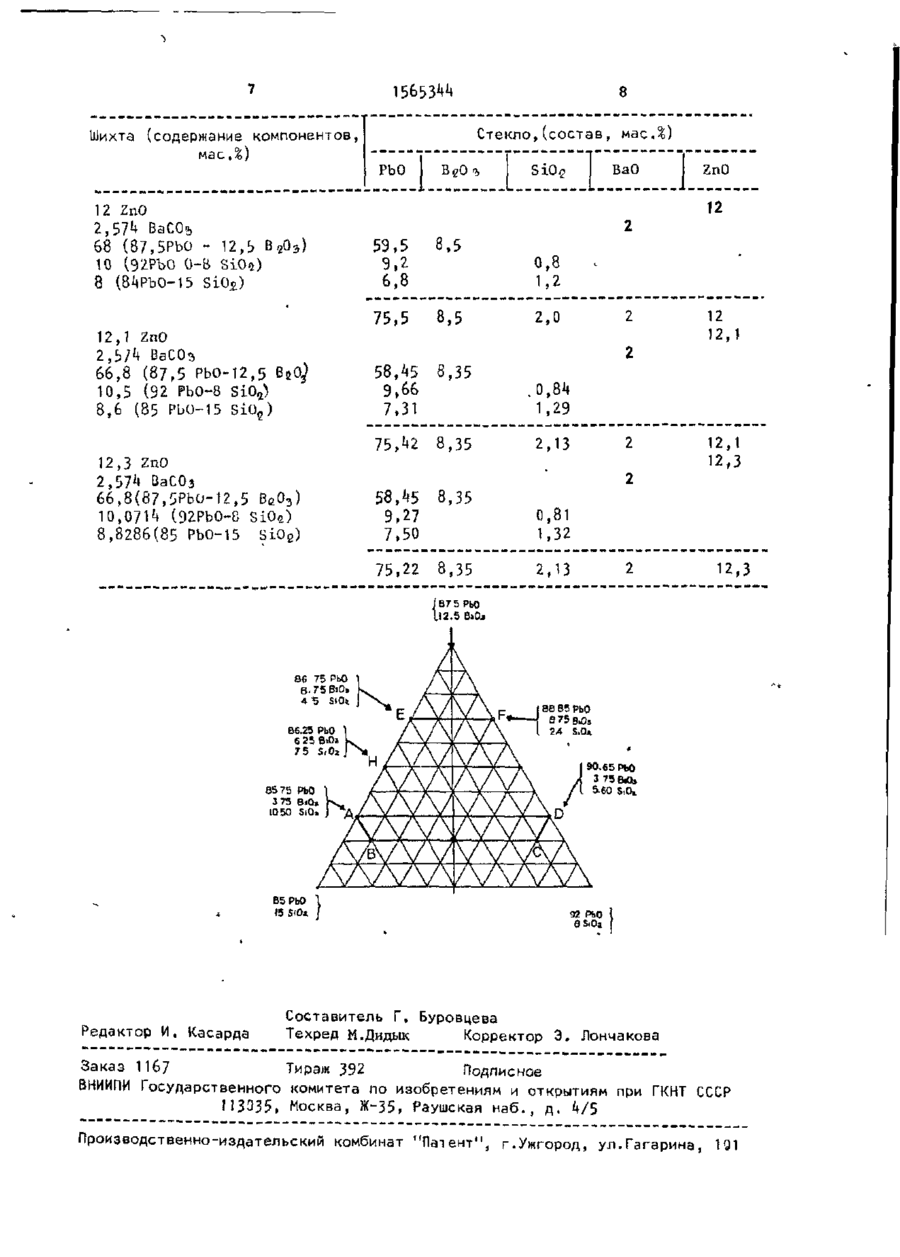

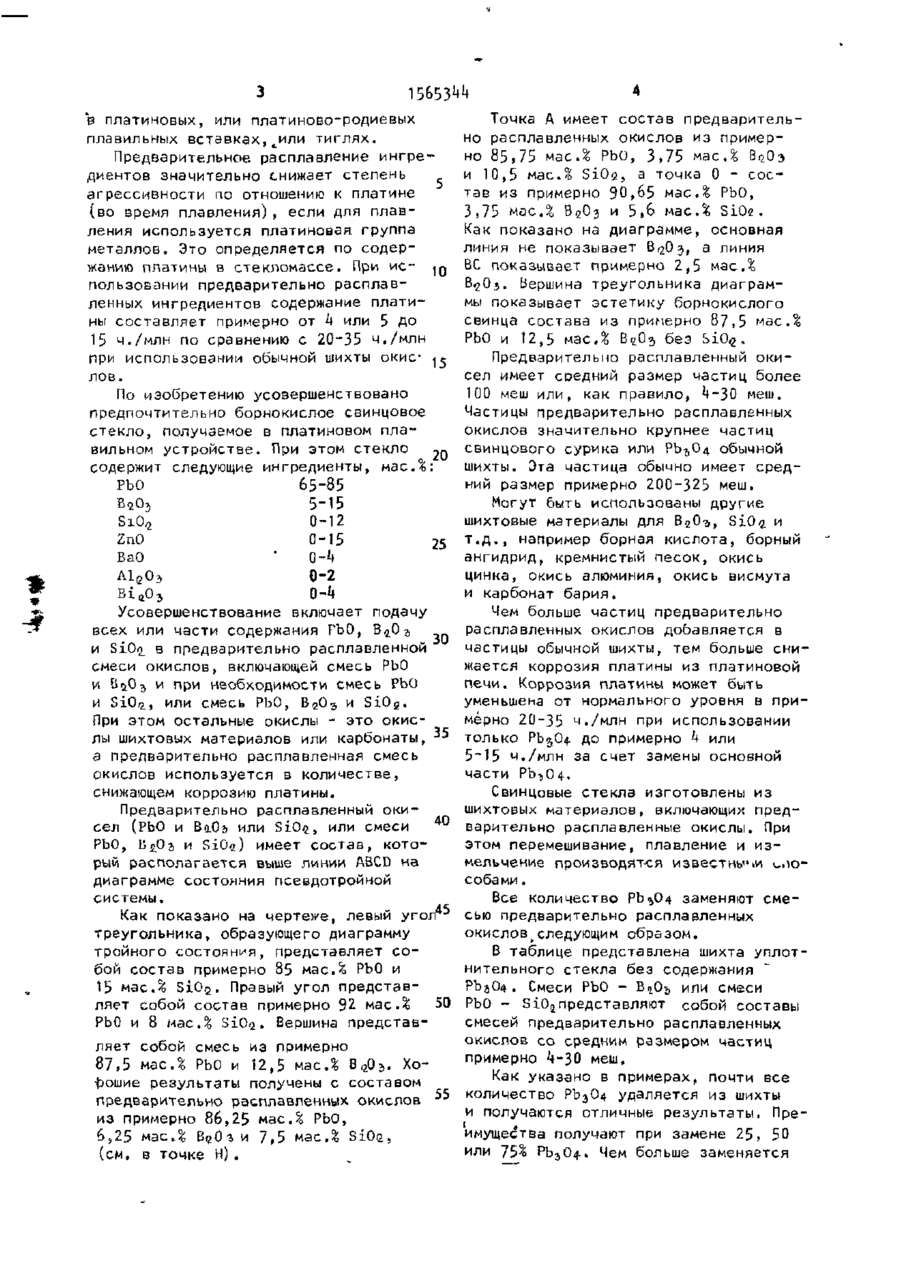

союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 С 03 С 3 / 1 2 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (21) ІІ028130/23-33 (22) 15.01).86 (32) (33) (46) (70 (72) (53) (56) 1375 07.04.86 US 15.05.90. Бюл. її 18 Оуэне Иллинойс» Инк. (US) Эдвард Алфонс Вивер (US) & 666.112.4(088.8) Патент С А KJ 3907535, кл. 6-33, Ш Изобретение относится к стекольной промышленности, в частности к приготовлению припоечного боросвинцового стекла. РЬ?О4, образующаяся в результате вар;"!-! боросвинцового стекла, неблагоприятно влияет на здоровье, а также разъедает платиновые т и г л и , в которых варят свинцовые стекла. Цель изобретения - снижение коррозии платины. На чертеже изображена диаграмма состояния псевдотройной системы РЬОСпособ осуществляют следующим образом. Для получения припоечного боросвинцового стекла предварительно сплавляют смесь РЬО, BQO*, И/ИЛИ SLGQ., причем состав смеси находится на тройной диаграмме выше линии ABCD, Затем приготовляют шихту и варят ее в платиновом тигле. СПОСОБ ПОЛУЧЕНИЯ П£ИПОЕЧНОГО БОРОСЬИНЦОВОГО СТЕКЛА •' (57) Изобретение относится к стекольной промышленности, в маетности к приготовлению припоечного боросвинцового стекла, С целью снижения коррозии платины боросвинцовое стекло получают предварительным сплавлением смеси РЬО, В 2 0 з и/или S i O 2 , примем состав ее находится выше линии ABCD на тройной диаграмме, приготовлением шихты и варкой последней в платиновом т и г ле. Содержание платины в стекле 4 5,8 ч./млн, 1 и л . 1 табл. При необходимости стекло может содержать один или несколько окислов ZnO, BaO, A l ^ O j и Ві^Озі причем способ содержит стадии приготовления шихтовых ингредиентов для получения у к а занных составов уплотнительного стекла и предварительного перемешивания шихтовых ингредиентов в количестве, эффективно снижающем коррозию платины, смеси предварительно расплавленных окислов РЬО и В-^О-І или предварительно расплавленной смеси РЬО и SiO^, или их смеси. При этом состав предварительно расплавленных окислов располагается выше линии ABCD диаграммы состояния тройной системы. Из-за очень высокой коррозионной агрессивности борнокислых свинцовых и борнокислых свинцовоцинковых стекол к огнеупорам приходится плавить их в огнеупорных плавильных устройствах с охлаждаемым днищем и стенками или с со 15633*+** в платиновых, или платиново-родиевых плавильных вставках,^или тиглях. Предварительное расплавление ингредиентов значительно снижает степень агрессивности по отношению к платине (во время плавления), если для плавления используется платиновая группа металлов. Это определяется по содержанию платины в стекломассе. При ис- JQ пользовании предварительно расплавленных ингредиентов содержание платины составляет примерно от 4 или 5 До 15 ч./млн по сравнению с 20-35 ч./млн при использовании обычной шихты окис- J5 лов. По изобретению усовершенствовано предпочтительно борнокислое свинцовое стекло, получаемое в платиновом плавильном устройстве. При этом стекло 20 содержит следующие ингредиенты, мас.%: РЬО 65-85 5-15 0-12 Zno"" 0-15 25 ВаО ' 0-*( А1с03 0-2 Biu03 О-1» Усовершенствование включает подачу всех или части содержания РЬО, B^Oj и SiO
