Пристрій для демонтажу обмоток електричних машин

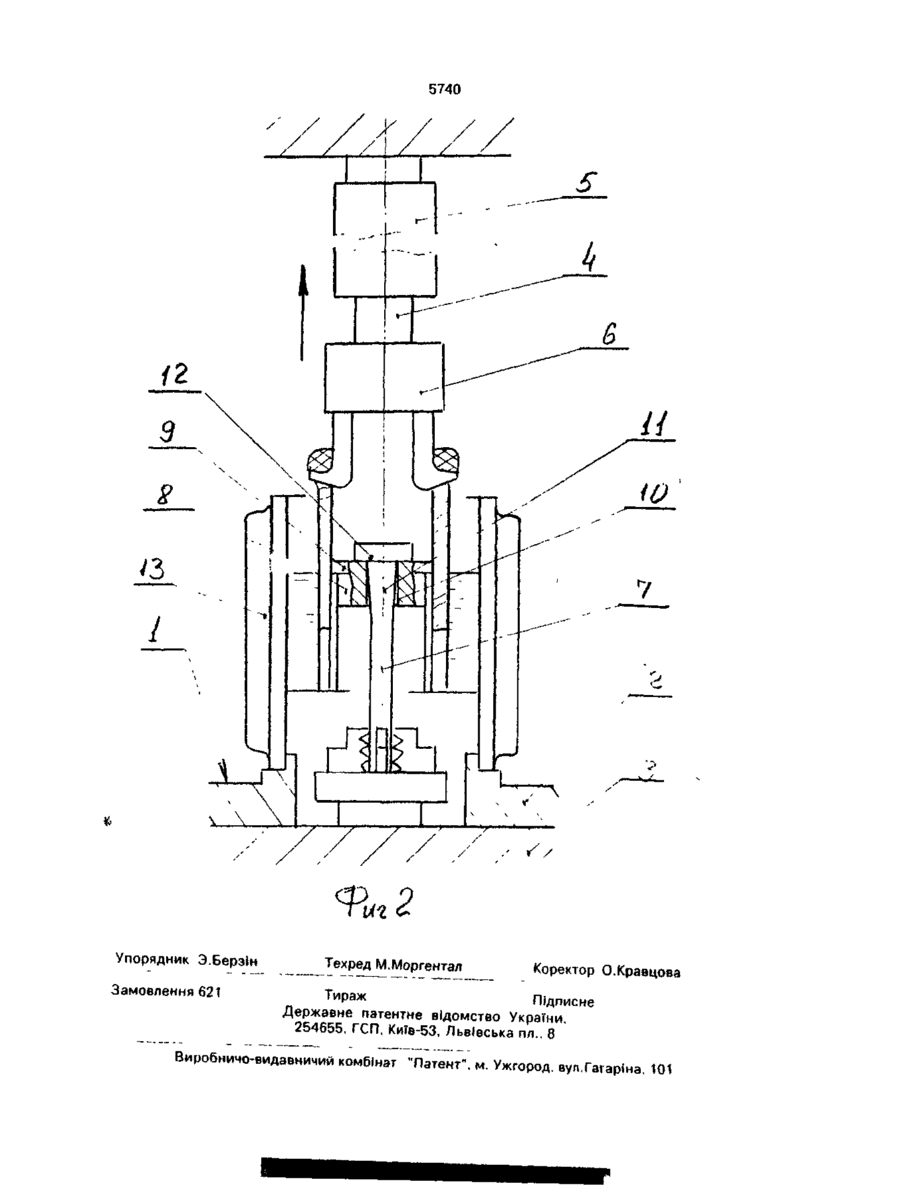

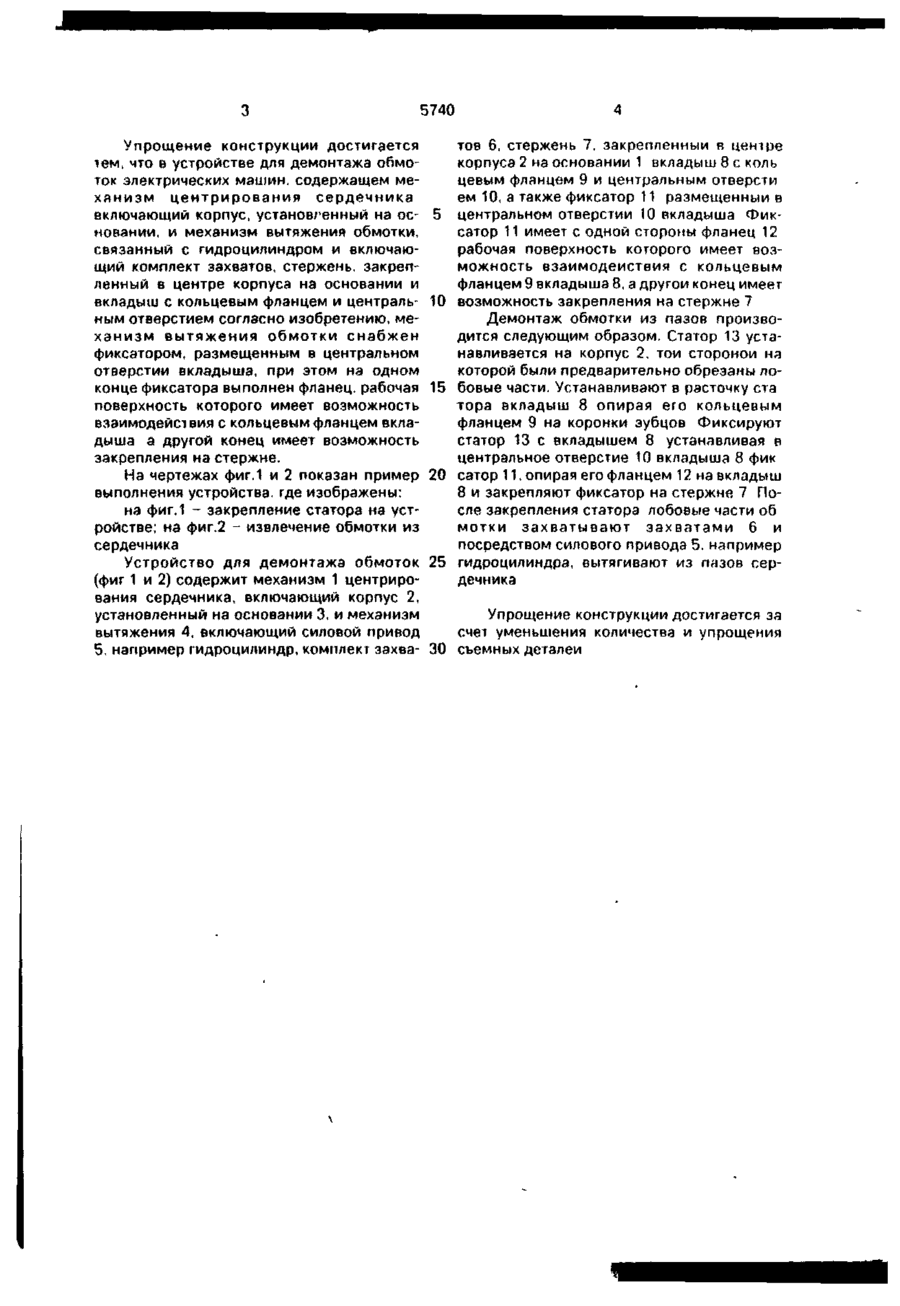

Устройство для демонтажа обмоток электрических машин, содержащее меха низм центрирования сердечника, включающий корпус, установленный на основании, и механизм вытяжения обмотки, связанный с гидроцилиндром и включающий комплект захватов, стержень закрепленный в центре корпуса на основании, и вкладыш с кольцевым фланцем и центральным отверстием, о т л и ч а ю щ е е с я тем, что механизм вытяжения обмотки снабжен фиксатором, размещенным в центральном отверстии вкладыша, при этом на одном конце фиксатора выполнен фланец, рабочая поверхность которого имеет возможность взаимодействия с кольцевым фланцем вкладыша, а другой конец имеет возможность закрепления на стержне. Изобретение относится к области электротехники, в частности к электромашиностроению, а именно к ремонту электрических машин Известно устройство для демонтажа обмоток электрических машин, содержащее дополнительный силовой цилиндр с подпружиненным штоком, установленный на штоке силового цилиндра, рабочие полости которых сообщаются, а захваты установлены шарнирно на дополнительном цилиндре, при этом каждый захват шарнирно связан со штоком дополнительного цилиндра через серьгу [1]. Недостатком этого устройства является низкое качество статоров получаемых после демонтажа обмотки, обусловленное отгибом крайних листов сердечника статора, а также потребность в большом количестве сменных дополнительных силовых цилиндров. При этом каждый из них представляет гидравлическое устройство, а это усложняет устройство и его эксплуатацию. Наиболее близким к предлагаемому устройству является устройство для демонтажа обмоток электрических машин, содержащее механизм центрирования сердечника, включающий корпус установленный на основании, и механизм вытяжения обмотки, связанный с гидроцилиндром и включающий комплект захватов стержень закрепленный в центре корпуса на основании и вкладыш с кольцевым фланцем и цен тральным отверстием [2] Недостатком этого устройства является сложность устройства. Целью изобретения является упрощение конструкции устройства 5740 Упрощение конструкции достигается тем, что в устройстве для демонтажа обмоток электрических машин, содержащем механизм центрирования сердечника включающий корпус, установленный на основании, и механизм вытяжения обмотки, связанный с гидроцилиндром и включающий комплект захватов, стержень, закрепленный в центре корпуса на основании и вкладыш с кольцевым фланцем и центральным отверстием согласно изобретению, механизм вытяжения обмотки снабжен фиксатором, размещенным в центральном отверстии вкладыша, при этом на одном конце фиксатора выполнен фланец, рабочая поверхность которого имеет возможность взаимодействия с кольцевым фланцем вкладыша а другой конец имеет возможность закрепления на стержне. На чертежах фиг.1 и 2 показан пример выполнения устройства, где изображены: на фиг.1 - закрепление статора на устройстве; на фиг.2 - извлечение обмотки из сердечника Устройство для демонтажа обмоток (фиг 1 и 2) содержит механизм 1 центрирования сердечника, включающий корпус 2, установленный иа основании 3, и механизм вытяжения 4, включающий силовой привод 5, например гидроцилиндр, комплект захва 5 10 15 20 25 тов 6, стержень 7, закрепленный в центре корпуса 2 на основании 1 вкладыш 8 с коль цевым фланцем 9 и центральным отверсти ем 10, а также фиксатор 11 размещенный в центральном отверстии 10 вкладыша Фиксатор 11 имеет с одной стороны фланец 12 рабочая поверхность которого имеет возможность взаимодействия с кольцевым фланцем 9 вкладыша 8, а другой конец имеет возможность закрепления на стержне 7 Демонтаж обмотки из пазов производится следующим образом. Статор 13 устанавливается на корпус 2, той стороной на которой были предварительно обрезаны лобовые части. Устанавливают в расточку ста тора вкладыш 8 опирая его кольцевым фланцем 9 на коронки зубцов Фиксируют статор 13 с вкладышем 8 устанавливая в центральное отверстие 10 вкладыша 8 фик сатор 11, опирая его фланцем 12 на вкладыш 8 и закрепляют фиксатор на стержне 7 После закрепления статора лобовые части об мотки захватывают захватами 6 и посредством силового привода 5, например гидроцилиндра, вытягивают из пазов сердечника Упрощение конструкции достигается за счет уменьшения количества и упрощения 30 съемных деталей OfrZS 5740 Упорядник З.Берзін Замовлення 621 Техред М.Моргентал Коректор О.Кравцова Ти Раж Підписне Державне патентне відомство України 254655, ГСП. Київ-53, Львівська пл., 8 ' Виробничо-видавничий комбінат "Патент^ м. Ужгород. вул.Гагаріна. 101
