Пристрій для індикації полярності обмоток

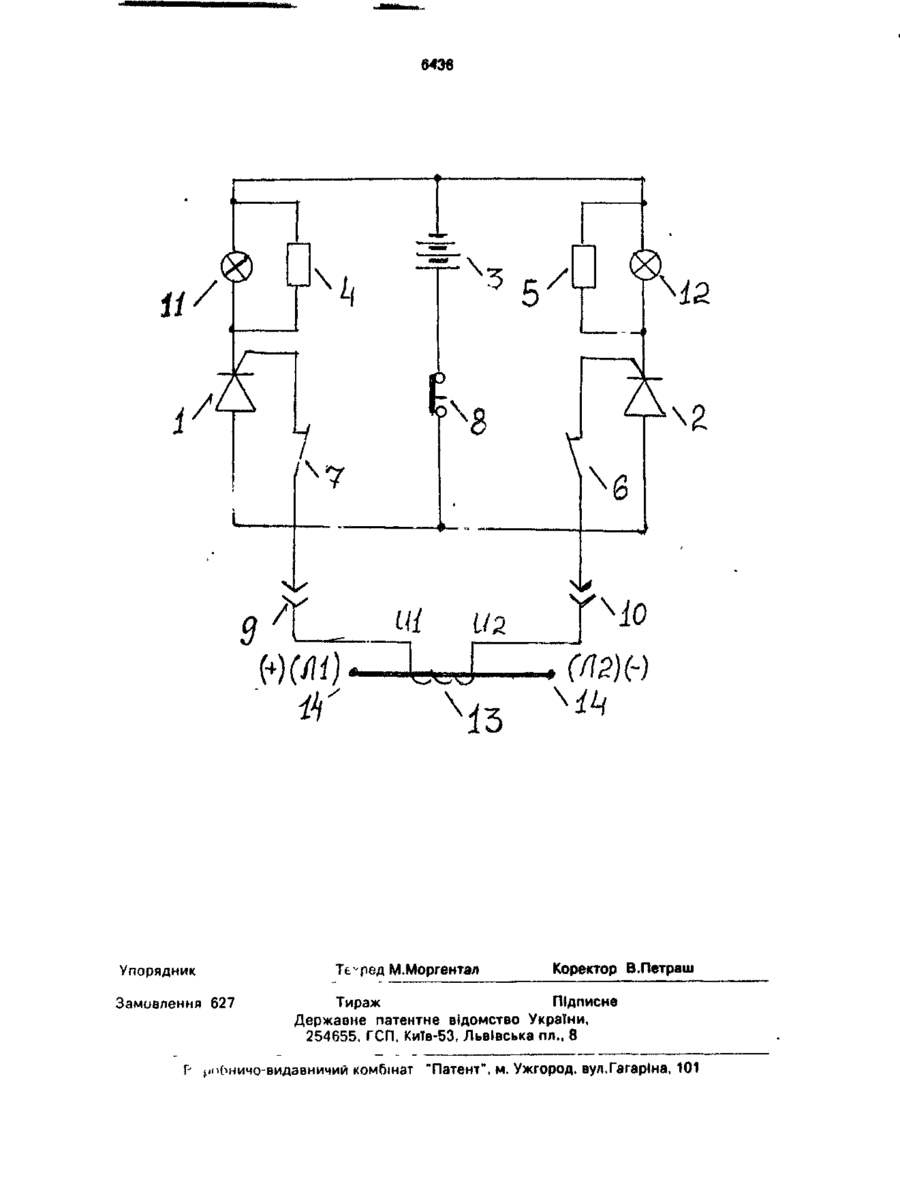

Устройство для индикации полярности обмоток, содержащее два светосигнальных индикатора, две кЛеммы для подсоединения исследуемых обмоток и последовательно соединенные источник питания и кнопку, о т Изобретение относится к электроизмерительной технике и может быть использовано при проверке правильности маркировки выводов измерительных трансформаторов. Известно устройство для индикации полярности и рода тока в цепи [1], содержащее 4 транзистора, резисторы, светосигнальные индикаторы, источник питания, контактные щупы и термостабилизирующую цепочку, в которую входит диод и четвертый резистор. Недостаток устройства заключается в том, что в статическом состоянии устройство потребляет ток от встроенного источника питания через транзисторы. Известное устройство обладает малой чувствительностью, > т.к. для кремниевых транзисторов напряжение иСм = 0,6В. При напряжении на контактных щупах менее 0,6 В устройство будет находиться в исходном состоянии, то есть светосигнальные индикаторы не будут излучать свет. Таким образом, для определения полярности выводов трансформаторов необходимо к обмотке подключать постоянное напряжение более 12 В, т.к. в трансформаторах имеются потери напряжения в обмотках и магнитопроводе. В некоторых случаях известным устройством могут пользоваться минимум 2 испытателя, т.к. в устройстве не предусмотрено запоминание информации. ON О 6436 В качестве прототипа выбрано устройст7. Прибор может применяться для автово для индикации полярности обмоток [2], матизации испытательных станций на базе используемое при операционном контроле ЭВМ. согласно программам испытаний измериПоставленная задача решена тем, что в тельных трансформаторов (ТТ и ТН). Во 5 устройстве для индикации полярности обмовремя этого контроля проверяется правильток, содержащем два светосигнальных инность маркировки и подсоединения выводдикатора, две клеммы для подсоединения ных концов обмоток с помощью источника исследуемых обмоток и последовательно сопитания 6-9 В и магнитоэлектрических приединенные источник питания и кнопку, соборов, например, милливольтметров и дру- 10 гласно изобретению, введены два реле и два гих согласно схеме. тиристора, причем отрицательный вывод источника питания соединен с выводами первого и второго светосигнальных индикаПри подсоединении к первичной обмотторов, обмоток первого и второго реле, втоке трансформатора тока батареи (к Л і "+", Л2 "-") и к вторичной обмотке - магнитоэлек- 15 рые выводы первого светосигнального индикатора и обмотки первого реле объедитрического прибора (к Иі "+", Иг "-") в монены и подключены к катоду первого тиримент замыкания цепи батареи стрелка стора, анод которого соединен с вторым прибора отклоняется вправо. выводом кнопки и анодом второго тириТаким образом, известный стрелочный стора, катод которого соединен с вторыприбор содержит две клеммы для подсоеди- 20 ми выводами второго светосигнального нения исследуемых обмоток и последоваиндикатора и обмотки второго реле, управтельно соединенные источник питания и ляющий электрод первого тиристора через кнопку. контакты второго реле соединен с первой Недостаток известной схемы заклюклеммой для подсоединения исследуемых чается в том, что магнитоэлектрические 25 обмоток, управляющий электрод второго типриборы имеют инерционность, малую чувристора через контакты первого реле соедиствительность, надежность и механическую нен с второй клеммой для подсоединения прочность. исследуемых обмоток. Приборы необходимо носить на сборочХарактер проявления новых свойств ные участки трансформаторов и при ударе 30 изобретения: или падении прибор выходит из строя. - возможна замена стрелочного прибора на тиристорный; Известная конструкция магнитоэлектрических приборов не обладает механиче- когда на выходах вторичной обмотки ской прочностью и требует правильности 35 полярность поменяется и положительный потенциал не откроет (не включит) второй установки (вертикальное положение или готиристор; ризонтальное). - кнопка является не только кнопкой В основу изобретения поставлена задасброса, но и кнопкой пуска, что позволяет ча создания устройства для индикации полярности обмоток, в котором новое 40 проконтролировать несколько раз одну и ту же обмотку на правильность маркировки ее выполнение тиристорного прибора обеспевыводов. чивает удобство эксплуатации, достаточную Устройство для индикации полярности надежность и чувствительность измерений обмоток поясняется графически, где на чери следующие потребительские свойства: 1. Прибор запоминает информацию до 45 теже показана электрическая схема проверки правильности обозначений выводов и нажатия кнопки сброса. групп соединений обмоток трансформато2. Большая механическая прочность по ров. сравнению со стрелочными приборами к меУстройство для индикации полярности ханическим воздействиям (ударам, толчкам). обмоток содержит тиристоры 1, 2, источник 3. Время включения тиристора 100- 50 питания 3, реле 4,5 с контактами 6,7, кнопку 150 мкс. 8, контактные щупы 9, 10, светосигнальные 4. Отрицательный постоянный ток упиндикаторы 11, 12. равления 0,05-200 мА. Реле 4,5 с контактами 6, 7, тиристоры 1, 5. Отпирающее постоянное напряжение 2 и светосигнальные индикаторы 11, 12 обуправления 0,25-7 В. 55 разуют объединенные электрические цепоч6. Кнопка (К) является не только кнопкой ки. сброса, но и кнопкой пуска, что позволяет проКонтакты 6 реле 4 подсоединены между контролировать несколько раз одну и ту же управляющим электродом тиристора 2 и обмотку на правильное ш мрркипор^и г»е кмпоконтактным щупом 10 дов. 6436 Контакты 7 реле 5 подсоединены между управляющим электродом тиристора 1 и контактным щупом 9. Аноды тиристоров 1,2 соединены между собой и подключены через кнопку 8 к поло- 5 жительному потенциалу источника питания 3, а катоды тиристоров 1, 2 подключены к отрицательному потенциалу источника питания 3 через параллельно соединенные между собой реле 4 и светосигнальный ин- 10 дикатор 11, реле 5 и светосигнальный индикатор 12. , Кнопка 8 служит одновременно для пуска и сброса информации. Вторичные выводы обмотки 13 подклю- 15 чаются к управляющим электродам тиристоров 1,2с соответствующей маркировкой: Ui, U2 - для трансформаторов тока и А, X - для трансформаторов напряжения. Полярность выводов обмоток, при за- 20 данном направлении магнитного тока, обуславливается направлением намотки витков обмоток, их взаимным расположением на магнитопроводе. Если через одну из нескольких маг- 25 нитосвязанных обмоток пропускается постоянный ток, то в каждой из обмоток индуцируется ЭДС. Направление всех ЭДС определяется, если к выводам обмоток подсоединяются 30 контактные щупы 9, 10. В статическом состоянии устройства на управляющие электроды тиристоров 1, 2, на контактные щупы 9, 10 не подается поляризованное напряжение или ток, тиристоры 1, 35 2 закрыты, светосигнальные индикаторы 11, 12 не излучают свет. Контакты 6, 7 реле 4, 5 замкнуты, кнопка 8 сброса замкнута. При подключении питания к первичной 40 обмотке 14 к Лі "+ н , Лг "-", на выводе Ui вторичной обмотки 13 появляется положительный потенциал, который включит тиристор 1. Светосигнальный индикатор 11 будет 45 излучать свет, и включается реле 4, которое своими контактами 6 отключает второй вывод U2 обмотки 13. При отсоединении от первичной обмотки 14 питания от Лі, Лг, на выводах вторичной обмотки 13 полярность поменяется и положительный потенциал не откроет (не включит) второй тиристор 2. Светосигнальный индикатор 11, 12 будет светиться, пока не разорвется цепь от источника питания 3 кнопкой 8 сброса, т.е. отсоединение контактных щупов 9, 10 от обмотки 13 с помощью кнопки 8, устройство возвращается в статическое состояние и готово к следующему замеру. Перед проведением испытаний устройство легко проверить, подключив постоянное напряжение к выводам 9 (+) 10 (-), то должна засветиться сигнальная лампочка 11. Поменяв полярность - вторая сигнальная лампочка 12 должна засветиться после нажатия кнопки 8 сброса. Полезность устройства (тиристорного прибора) заключается в том, что он имеет преимущества перед стрелочными приборами: 1. Прибор запоминает информацию до нажатия кнопки сброса. 2. Большая механическая прочность по сравнению со стрелочными приборами к механическим воздействиям (ударам, толчкам). 3. Время включения тиристора 100-150 мкс. 4. Отпирающий постоянный ток управления 0,05-200 мА. 5. Отпирающее постоянное напряжение управления 0,25-7 В. 6. Кнопка поз. 8 является не только кнопкой сброса, но и кнопкой пуска, что позволяет проконтролировать несколько раз одну и ту же обмотку на правильность маркировки ее выводов. Предложение направлено на замену стрелочных приборов тиристорными для определения правильности маркировки выводов измерительных трансформаторов. Прибор может применяться для автоматизации испытательных станций на базе ЭВМ. 6436 * №)(-) \ Упорядник Замовлення 627 із Техред М.Моргентал Коректор В.Петраш Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Г мпОничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
