Запірно-розпилювальний пристрій модуля пожежогасіння

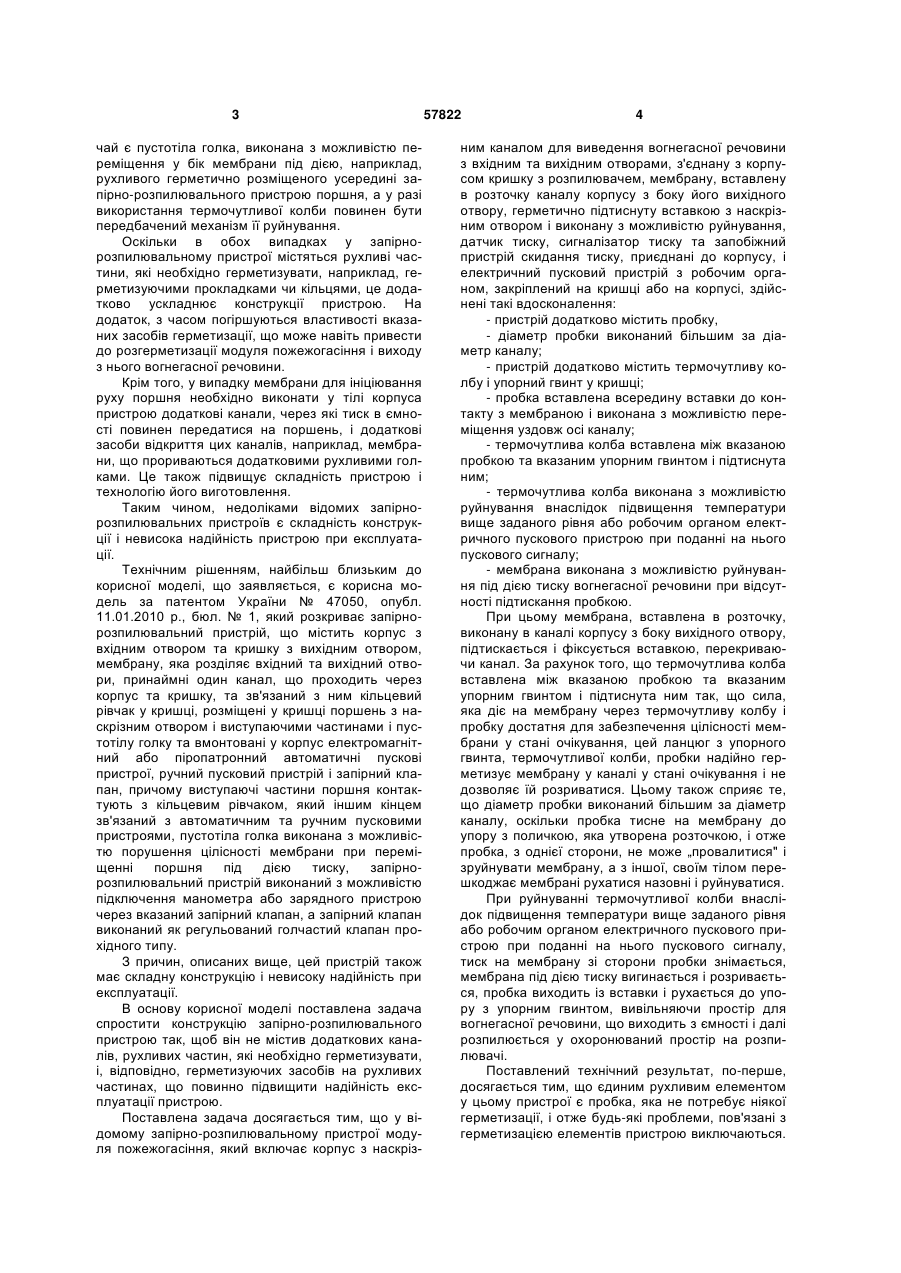

1. Запірно-розпилювальний пристрій модуля пожежогасіння, що включає корпус з наскрізним каналом для виведення вогнегасної речовини з вхідним і вихідним отворами, з'єднану з корпусом кришку з розпилювачем, мембрану, вставлену в розточку каналу корпусу з боку вихідного отвору, герметично підтиснуту вставкою з наскрізним отвором і виконану з можливістю руйнування, датчик тиску, сигналізатор тиску та запобіжний пристрій скидання тиску, приєднані до корпусу, і електричний пусковий пристрій з робочим органом, закріплений на кришці або на корпусі, який відрізняється тим, що пристрій додатково містить пробку, діаметр якої виконаний більшим за діаметр каналу, термочутливу колбу і упорний гвинт у кришці, пробка вставлена всередину вставки до контакту з мембраною і виконана з можливістю переміщення уздовж осі каналу, термочутлива колба вставлена між вказаною пробкою та вказаним U 2 (19) 1 3 чай є пустотіла голка, виконана з можливістю переміщення у бік мембрани під дією, наприклад, рухливого герметично розміщеного усередині запірно-розпилювального пристрою поршня, а у разі використання термочутливої колби повинен бути передбачений механізм її руйнування. Оскільки в обох випадках у запірнорозпилювальному пристрої містяться рухливі частини, які необхідно герметизувати, наприклад, герметизуючими прокладками чи кільцями, це додатково ускладнює конструкції пристрою. На додаток, з часом погіршуються властивості вказаних засобів герметизації, що може навіть привести до розгерметизації модуля пожежогасіння і виходу з нього вогнегасної речовини. Крім того, у випадку мембрани для ініціювання руху поршня необхідно виконати у тілі корпуса пристрою додаткові канали, через які тиск в ємності повинен передатися на поршень, і додаткові засоби відкриття цих каналів, наприклад, мембрани, що прориваються додатковими рухливими голками. Це також підвищує складність пристрою і технологію його виготовлення. Таким чином, недоліками відомих запірнорозпилювальних пристроїв є складність конструкції і невисока надійність пристрою при експлуатації. Технічним рішенням, найбільш близьким до корисної моделі, що заявляється, є корисна модель за патентом України № 47050, опубл. 11.01.2010 р., бюл. № 1, який розкриває запірнорозпилювальний пристрій, що містить корпус з вхідним отвором та кришку з вихідним отвором, мембрану, яка розділяє вхідний та вихідний отвори, принаймні один канал, що проходить через корпус та кришку, та зв'язаний з ним кільцевий рівчак у кришці, розміщені у кришці поршень з наскрізним отвором і виступаючими частинами і пустотілу голку та вмонтовані у корпус електромагнітний або піропатронний автоматичні пускові пристрої, ручний пусковий пристрій і запірний клапан, причому виступаючі частини поршня контактують з кільцевим рівчаком, який іншим кінцем зв'язаний з автоматичним та ручним пусковими пристроями, пустотіла голка виконана з можливістю порушення цілісності мембрани при переміщенні поршня під дією тиску, запірнорозпилювальний пристрій виконаний з можливістю підключення манометра або зарядного пристрою через вказаний запірний клапан, а запірний клапан виконаний як регульований голчастий клапан прохідного типу. З причин, описаних вище, цей пристрій також має складну конструкцію і невисоку надійність при експлуатації. В основу корисної моделі поставлена задача спростити конструкцію запірно-розпилювального пристрою так, щоб він не містив додаткових каналів, рухливих частин, які необхідно герметизувати, і, відповідно, герметизуючих засобів на рухливих частинах, що повинно підвищити надійність експлуатації пристрою. Поставлена задача досягається тим, що у відомому запірно-розпилювальному пристрої модуля пожежогасіння, який включає корпус з наскріз 57822 4 ним каналом для виведення вогнегасної речовини з вхідним та вихідним отворами, з'єднану з корпусом кришку з розпилювачем, мембрану, вставлену в розточку каналу корпусу з боку його вихідного отвору, герметично підтиснуту вставкою з наскрізним отвором і виконану з можливістю руйнування, датчик тиску, сигналізатор тиску та запобіжний пристрій скидання тиску, приєднані до корпусу, і електричний пусковий пристрій з робочим органом, закріплений на кришці або на корпусі, здійснені такі вдосконалення: - пристрій додатково містить пробку, - діаметр пробки виконаний більшим за діаметр каналу; - пристрій додатково містить термочутливу колбу і упорний гвинт у кришці; - пробка вставлена всередину вставки до контакту з мембраною і виконана з можливістю переміщення уздовж осі каналу; - термочутлива колба вставлена між вказаною пробкою та вказаним упорним гвинтом і підтиснута ним; - термочутлива колба виконана з можливістю руйнування внаслідок підвищення температури вище заданого рівня або робочим органом електричного пускового пристрою при поданні на нього пускового сигналу; - мембрана виконана з можливістю руйнування під дією тиску вогнегасної речовини при відсутності підтискання пробкою. При цьому мембрана, вставлена в розточку, виконану в каналі корпусу з боку вихідного отвору, підтискається і фіксується вставкою, перекриваючи канал. За рахунок того, що термочутлива колба вставлена між вказаною пробкою та вказаним упорним гвинтом і підтиснута ним так, що сила, яка діє на мембрану через термочутливу колбу і пробку достатня для забезпечення цілісності мембрани у стані очікування, цей ланцюг з упорного гвинта, термочутливої колби, пробки надійно герметизує мембрану у каналі у стані очікування і не дозволяє їй розриватися. Цьому також сприяє те, що діаметр пробки виконаний більшим за діаметр каналу, оскільки пробка тисне на мембрану до упору з поличкою, яка утворена розточкою, і отже пробка, з однієї сторони, не може „провалитися" і зруйнувати мембрану, а з іншої, своїм тілом перешкоджає мембрані рухатися назовні і руйнуватися. При руйнуванні термочутливої колби внаслідок підвищення температури вище заданого рівня або робочим органом електричного пускового пристрою при поданні на нього пускового сигналу, тиск на мембрану зі сторони пробки знімається, мембрана під дією тиску вигинається і розривається, пробка виходить із вставки і рухається до упору з упорним гвинтом, вивільняючи простір для вогнегасної речовини, що виходить з ємності і далі розпилюється у охоронюваний простір на розпилювачі. Поставлений технічний результат, по-перше, досягається тим, що єдиним рухливим елементом у цьому пристрої є пробка, яка не потребує ніякої герметизації, і отже будь-які проблеми, пов'язані з герметизацією елементів пристрою виключаються. 5 Це спрощує конструкцію і підвищує надійність роботи пристрою. Крім того, конструкція пристрою позбавлена будь-яких додаткових каналів усередині корпусу і кришки, додаткових мембран і засобів їх герметизації і приведення в дію. Це також спрощує конструкцію і підвищує надійність роботи пристрою. Як мембрана, виконана з можливістю руйнування, так і термочутлива колба, виконана з можливістю руйнування при певних умовах, відомі з рівня техніки, але, по-перше, умовою руйнування мембрани у корисній моделі, що заявляється, на відміну від пустотілої голки, яка прориває мембрану у відомих пристроях, є тиск у ємності модуля пожежогасіння, а, по-друге, технічний результат, який можна було б очікувати при об'єднанні цих двох ознак, полягав би в одержанні, можливо, нового способу руйнування мембрани. Проте у корисній моделі, що заявляється, одержується суттєво більший технічний результат, а саме спрощення конструкції і підвищення надійності роботи пристрою. Звичайно у запірно-розпилювальних пристроях з термочутливою колбою у якості пускового пристрою використовується піропатронний пристрій, що має певні недоліки, а саме необхідність заміни піропатрону після спрацьовування запірнорозпилювального пристрою, небезпека його несанкціонованого спрацьовування і взагалі небезпека, пов'язана з його наявністю. У вдосконаленому варіанті корисної моделі, що заявляється і описана вище, передбачена можливість використання в якості електричного пускового пристрою електромагнітного пускового пристрою, який включає захисний корпус і розташовані всередині електромагніт з системою зачеплених один за одного важелів, причому електромагніт виконаний з можливістю приведення до руху першого важеля системи, а робочий орган утримується у зведеному підпружиненому стані зачіпкою, яка зв'язана з одним із системи важелів і виконана з можливістю виходити із зачеплення з робочим органом під час руху зв'язаного з нею важеля. Це забезпечує можливість збільшення маси робочого органу до величин, достатніх для надійного руйнування термочутливої колби при порівняно невеликих зусиллях, що розвиває електромагніт, що дозволяє зменшити його габарити і масу і, відповідно, габарити і масу електричного пускового пристрою. Подальше вдосконалення пристрою за цією корисною моделлю полягає у тому, що захисний корпус електромагнітного пускового пристрою містить стопорний гвинт, який виконаний з можливістю надійної фіксації робочого органу у зведеному стані до приведення електричного пускового пристрою в робочий стан. Це виключає можливість мимовільного спрацьовування електричного пускового пристрою під час його встановлення або проведення регламентних робіт і тим самим підвищує безпеку при роботі з пристроєм. Далі на кресленнях фіг. 1 і 2 показаний приклад реалізації запірно-розпилювального пристрою, який може використовуватися в модулях пожежогасіння. 57822 6 Так, на фіг. 1 схематично зображений подовжній перетин запірно-розпилювального пристрою. А на фіг. 2 схематично зображений подовжній перетин електромагнітного пускового пристрою. На фіг. 1 представлений подовжній перетин запірно-розпилювального пристрою, який містить корпус 1 і кришку-розпилювач 2, всередині корпусу 1 уздовж осі виконаний канал 3 виведення вогнегасної речовини. В каналі 3 корпусу 1 з боку вихідного отвору виконана розточка 4, в якій розташована мембрана 5, підтиснута пустотілою вставкою 6. Кришка-розпилювач 2 містить упорний гвинт 7, який підтискає термочутливу колбу 8. Протилежним кінцем термочутлива колба 8 контактує з верхньою зовнішньою частиною пробки 9, встановленою всередину пустотілої вставки 6. Ззовні на запірно-розпилювальному пристрою також встановлені манометр, електричний пусковий пристрій, сигналізатор тиску і запобіжний пристрій скидання тиску (не зображені). На фіг. 2 представлений подовжній перетин електромагнітного пускового пристрою, в захисному корпусі 10 якого встановлений електромагніт 11. Вказаний електромагніт 11 за допомогою кільця 12 утримує важіль 13, який тим самим утримує важіль 14 зчепленим з зачіпкою 15. Зачіпка 15 утримує робочий орган 16 у зведеному пружиною 17 стані. За необхідністю робочий орган 16 утримується в недіючому стані стопорним гвинтом 18, встановленим в захисному корпусі 11 електромагнітного пускового пристрою. Принцип роботи запірно-розпилювального пристрою, що заявляється, може бути зрозумілий з наведених нижче прикладів автономної і автоматичної роботи модуля пожежогасіння, у складі якого вказаний запірно-розпилювальний пристрій може використовуватися. Опис роботи модуля пожежогасіння в автономному режимі. Розташований в охоронюваному місці модуль пожежогасіння, приведений в робочий стан, реагує на підвищення температури навколишнього середовища до заздалегідь визначеного значення руйнуванням термочутливої колби 8. При цьому нічим не стримувана пробка 9 знімає тиск на мембрану 5, яка під дією тиску вогнегасної речовини в ємності модуля розривається. Вогнегасна речовина по каналу 3 виведення потрапляє в охоронюваний простір крізь отвори кришки-розпилювача 2. Опис роботи модуля пожежогасіння в автоматичному режимі. Розташований в охоронюваному приміщенні модуль пожежогасіння, приведений в робочий стан, отримує зовнішній сигнал про пожежу. На електромагніт 11 надходить електричний імпульс і його внутрішній механізм тягне кільце 12 так, що повертає важіль 13, який в свою чергу вивільняє важіль 14, утримуючий зачіпку 15. Під дією пружини 17 робочий орган 16 повертає зачіпку 15 і продовжуючи рух б'є по термочутливій колбі 8, розбиваючи її. Пробка 9 звільняється від утримування з боку термочутливої колби 8 і подальший процес роботи механізму запірно-розпилювального пристрою аналогічний описаному в попередньому прикладі. 7 57822 Автономний режим роботи може бути розширений за рахунок використання з'єднаного з електромагнітним пусковим пристроєм датчика задимленості, встановленого в охоронюваному модулем пожежогасіння просторі. Комп’ютерна верстка І.Скворцова 8 Таким чином, створений запірнорозпилювальний пристрій, який має простішу конструкцію і більшу надійність у порівнянні з відомими пристроями. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
