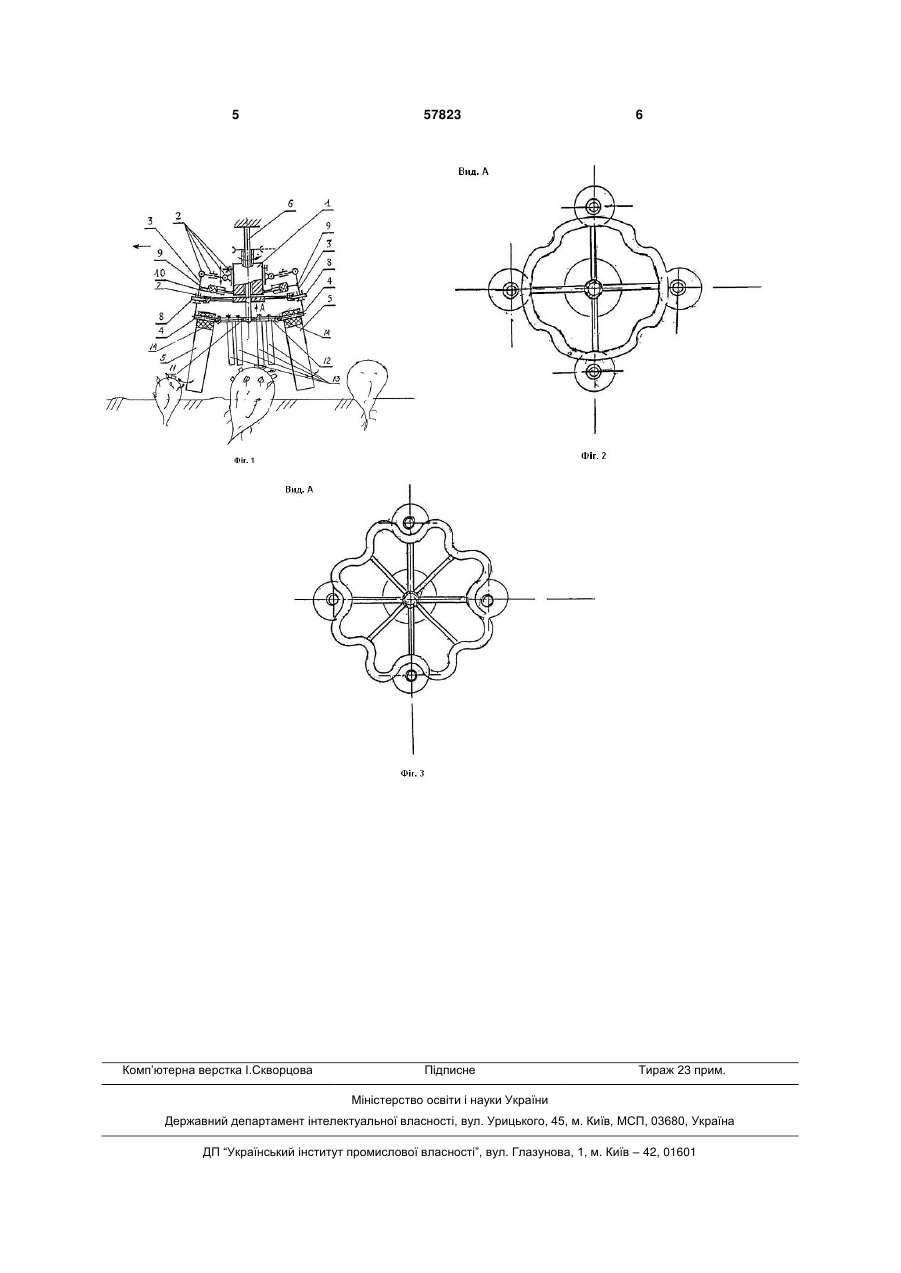

Очисник головок коренеплодів

1. Очисник головок коренеплодів, що містить вертикально розташований приводний трубчастий вал із закріпленими до нього за допомогою кінематичного зв'язку радіальними еластичними консольними лопатями, крім того всередині вертикального трубчастого вала розташована наскрізна нерухома вертикальна вісь, до якої закріплено пластинчастий фігурний копір, торцева частина якого виконана з можливістю контакту з роликами, 3 над головкою коренеплоду). Крім того, через неможливість передбачити форму та висоту розташування кожної окремої головки коренеплоду без наявності очисного органу безпосередньо над її центральною верхньою частиною не дає можливість здійснити якісне очищення залишків гички на усій головці коренеплоду. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є покращення якості очистки коренеплодів на тлі, шляхом зміни конструкції. Поставлене завдання вирішується таким чином. У відомому очиснику головок коренеплодів на тлі, що містить вертикально розташований приводний трубчастий вал із закріпленими до нього за допомогою кінематичного зв'язку радіальними еластичними консольними лопатями, крім того в середині вертикального трубчастого валу розташована наскрізна нерухома вертикальна вісь, до якої закріплено пластинчастий фігурний копір, торцева частина якого виконана з можливістю контакту з роликами, які встановлені на середніх частинах двоплечих важелів, верхні частини котрих кінематично зв'язані з приводним валом, згідно з корисною моделлю, що заявляється, пластинчастий фігурний копір виконаний у вигляді знімної бігової доріжки жорстко скріпленої з наскрізною вертикальною віссю, а кінематичний зв'язок верхніх частин двоплечих важелів виконаний у вигляді телескопічних трубок, з еластичними пружними вставками у їх середині. Крім того, на нижньому торці вертикальної наскрізної осі змонтовано підшипник, до якого жорстко прикріплений споряджений пучком додаткових еластичних лопатей фігурний диск торець якого ідентичний формі бігової доріжки, а сам диск розміщений з можливістю контакту з кріпильними елементами радіальних еластичних лопатей. На кресленнях, що додаються, схематично зображений очисник головок коренеплодів на тлі. Так, на фіг. 1 - зображено один фрагмент з ряду очисників, що встановлені на рамі машини по ширині захвату , а на фіг. 2, 3 - знімна фігурна доріжка у варіантах виконання. Очисник головок коренеплодів містить розташований на рамі машини (на кресленнях повністю 57823 4 не показана) ряд очисників по ширині смуги захвату. Кожен з очисників закріплений до рами машини та споряджений приводним трубчастим валом 1, на якому за допомогою елементів 2 (повзуна, шарнірів та гвинтів) встановлені двоплечі важелі 3 до нижніх торців яких жорстко прикріплені кріпильні елементи (осі) 4 з вільно розташованими на останніх консольними еластичними лопатями 5. При цьому площина осей 4 розміщена у радіальному напрямку. Всередині приводного трубчастого валу 1 встановлена нерухомо наскрізна вісь 6, до якої жорстко прикріплена знімна бігова доріжка 7. Верхні і нижні частини двоплечих важелів 3 розділені між собою вставкою у формі роликів 8, що змонтовані з можливістю контакту із знімною біговою доріжкою 7 , яка своїм пазом виконаним у зовнішньому краї, охоплює сегмент ролика 8 для надійного контакту. Верхні частини двоплечих важелів 3 та приводний трубчастий вал 1 з'єднані притискачами 9, які виконані у вигляді телескопічних трубок із еластичним пружними вставками 10 всередині телескопічних трубок. До нижнього торця нерухомої наскрізної осі 6 закріплений на підшипнику 11 фігурний диск 12, кромка якого відтворює форму бігової доріжки 7, а до низу фігурного диску 12 прикріплений пучок еластичних лопатей 13, виконаних у вигляді смуг. Для забезпечення надійного (без перекосів) обертання фігурного диску 12 у його кромці виконаний паз, у якому розміщені контактні з осями 4 кульки 14. Очисник головок коренеплодів на тлі працює таким чином. Рухаючись над рядами коренеплодів поступально приводний вал 1 одночасно обертається навколо власної осі, при цьому очисні лопаті 5 здійснюють удари по головках коренеплодів, збиваючи залишки гички. Еластичні очисні лопаті 5 здійснюють коливальний рух (окрім обертового руху). Амплітуда коливальних рухів визначається формою бігової доріжки 7, а надійність контактних зв'язків роликів 8 з біговою доріжкою 7 та наявність додаткових лопатей 13, які обертаються над центральною частиною головок коренеплодів, забезпечують безперебійність контакту сукупності робочих органів з коренеплодами, а тому і високу якість очистки. 5 Комп’ютерна верстка І.Скворцова 57823 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
