Вертлюг

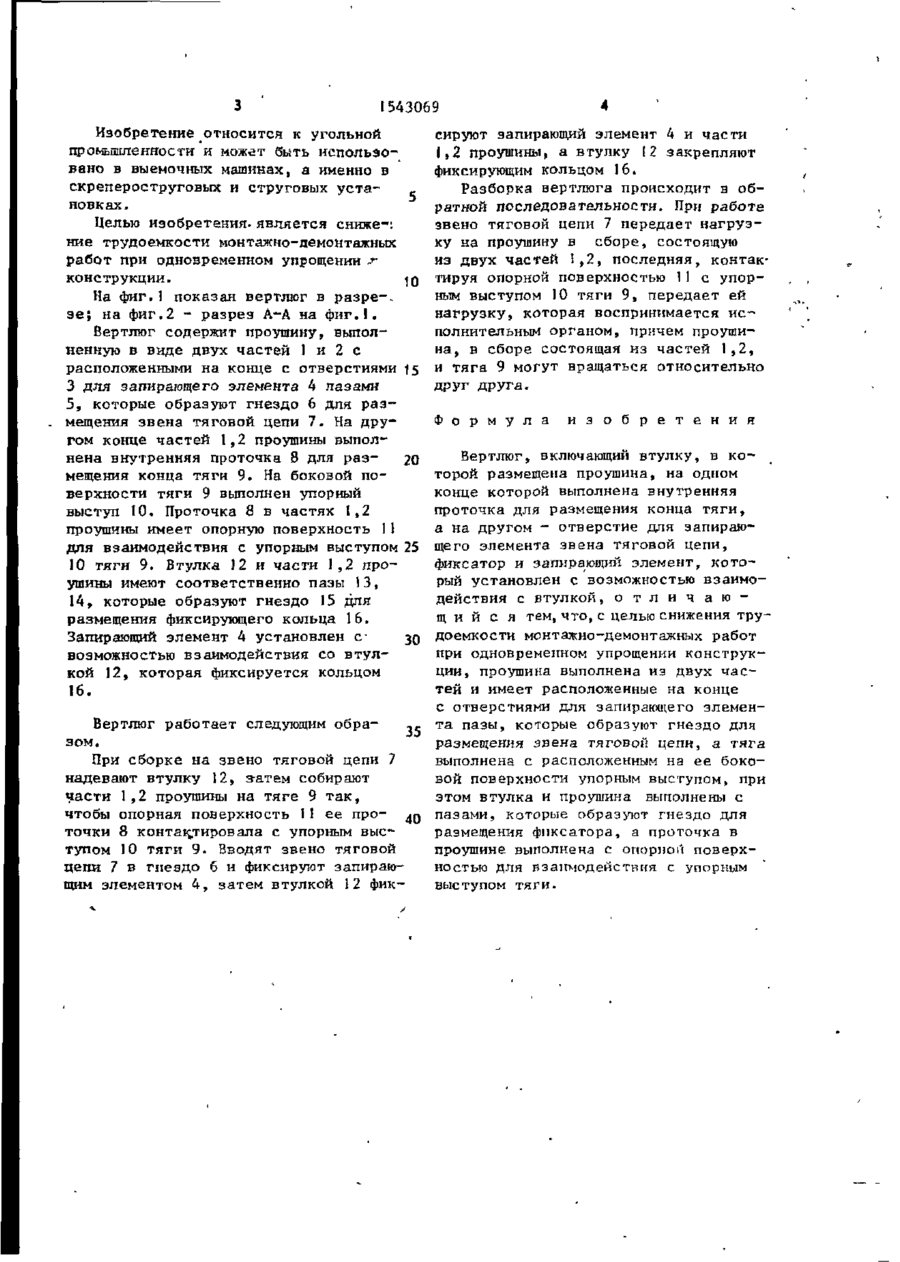

Изобретение относится к угольной промышленности и м,0. использовано в выемочных машинах, а именно в скрепероструговых и струговых установках. Цель - снижение трудоемкости монтажно-демонтажных работ при одновременном упрощении конструкции, Вертлюг включает проушину (П) в виде двух частей 1,2 с внутренней проточкой 8 и с отверстием 3 для запирающего эпемента 4 -звена тяговой цепи (ТІЇ) 7, тягу 9 с упорным выступом 10, втулку (В) 12 и фиксирующее кольцо 16, Части 1,2 I размещены во В І 2. Эпе зент 4 I установлен с возможностью взаимодействия с В 12. Пазы 5 частей Ї ^2 И оЬраэуют гнездо 6 для размещения звена ТЦ 7. Части 1,2 П и В 12 имеют пазы 13, 14, которые образуют гнездо 15 для размещения кольца 16. Проточка 8 выполнена с опорной поверхностью 11 для взаимодействия с выступом 10 тя^ ги 9. При сборке на звено ТЦ 7 надевают В 12 и собирают части 1,2 П на тяге 9 так, чтобы поверхность II проточки 8 контактировала с выступом 10. Вводят звено ТЦ 7 в гнездо 6 и фиксируют элементом 4. Затем В 12 фиксируют элемент 4 и чости 1,2 П„ в В 12 закрепляют кольцом і6. Разборка производят в обратной последовательности. При работе звено ТЦ 7 передает нагрузку на части 1,2 П. Поверхность П П Р О Т О Ч К И 8 частей 1,2 П контактирует с выступом 10 тяги 9 и передает ей нагрузку. Тяга 9 передает нагрузку исполнительному органу, причем части 1,? П и тяга 9 могут вращаться огиоситегсыю друг друга. Такое внпопнение обеспечивает минимальною длину вертлюга, открытый доступ ко всем его элементам при сборке и разборке, з. упрощает конструкцию, I ип. tpmt 1543069 Изобретение относится к угольной сируют запирающий элемент 4 и части промышленности и может быть использо1,2 проушины, а втулку 12 закрепляют вано в выемочных машинах, а именно в фиксирующим кольцом 16. скрепероструговых и струговых устаРазборка вертлюга происходит в обновках. ратной последовательности. При работе Целью изобретения, является сниже-: звено тяговой цепи 7 передает нагрузку на проушину в сборе, состоящую ние трудоемкости монтажно-демонтажных из двух частей l t 2, последняя, контакработ при одновременном упрощении JКОНСТруКЦИИ. На фиг.1 показан вертлюг в разре-зе; на фиг,2 - разрез А-А на фиг.1. Вертлюг содержит проушину, выполненную в виде двух частей 1 и 2 с расположенными на конце с отверстиями 3 для запирающего элемента 4 пазамн 5, которые образуют гнездо 6 для размещения звена тяговой цепи 7. На другом конце частей 1,2 проушины выполнена внутренняя проточка 8 для размещения конца тяги 9. На боковой поверхности тяги 9 выполнен упорный выступ 10. Проточка 8 в частях 1,2 проушины имеет опорную поверхность 11 для взаимодействия с упорным выступом 10 тяги 9. Втулка J2 и части 1,2 проушины имеют соответственно пазы 13, 14, которые образуют гнездо 15 для размещения фиксирующего кольца 16. Запирающий элемент 4 установлен свозможностью взаимодействия со втулкой 12, которая фиксируется кольцом 16. тируя опорной поверхностью 11 с упорным выступом 10 тяги 9, передает ей нагрузку, которая воспринимается ис~ полнительным органом, причем проушина, в сборе состоящая из частей 1,2, 15 и тяга 9 могут вращаться относительно друг друга. JQ Ф о р м у л а и з о б р е т е н и я Вертлюг, включающий втулку, в которой размещена проушина, на одном конце которой выполнена внутренняя проточка для размещения конца тяги, а на другом - отверстие для запираю25 щего элемента звена тяговой цепи, фиксатор и запирающий элемент, который установлен с возможностью взаимодействия с втулкой, о т л и ч а ю щ и й с я тем, что, с целью снижения трузо доемкости монтажно-демонтажных работ при одновременном упрощении конструкции, проушина выполнена из двух частей и имеет расположенные на конце с отверстиями для запирающего элемента пазы, которые образуют гнездо для Вертлюг работает следующим обра35 размещения звена тяговой цепи, а тяга зом. выполнена с расположенным на ее бокоПри сборке на звено тяговой цепи 7 вой поверхности упорным выступом, при надевают втулку 12, з-атем собирают этом втулка и проушина выполнены с части 1,2 проушины на тяге 9 так, пазами, которые образуют гнездо для чтобы опорная поверхность 11 ее про40 размещения фиксатора, а проточка в точки 8 контактировала с упорным выспроушине выполнена с опорной поверхтупом 10 тяги 9. Вводят звено тяговой но стью для в з апмод ейс тв ия с упорным цепи 7 в гнездо 6 и фиксируют запираювыступом тяги. щим элементом 4, затем втулкой 12 фик20 Исполнительный орган Фиг. г Составитель И.Замяткин Редактор О.Спесивых Техред Л.Сердгокова Корректор В.Кабаций Заказ 384 Тираж 386 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С( СР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ; ул. Гагарина, 101
