Пристрій удержання обвідного ролика виїмкової машини

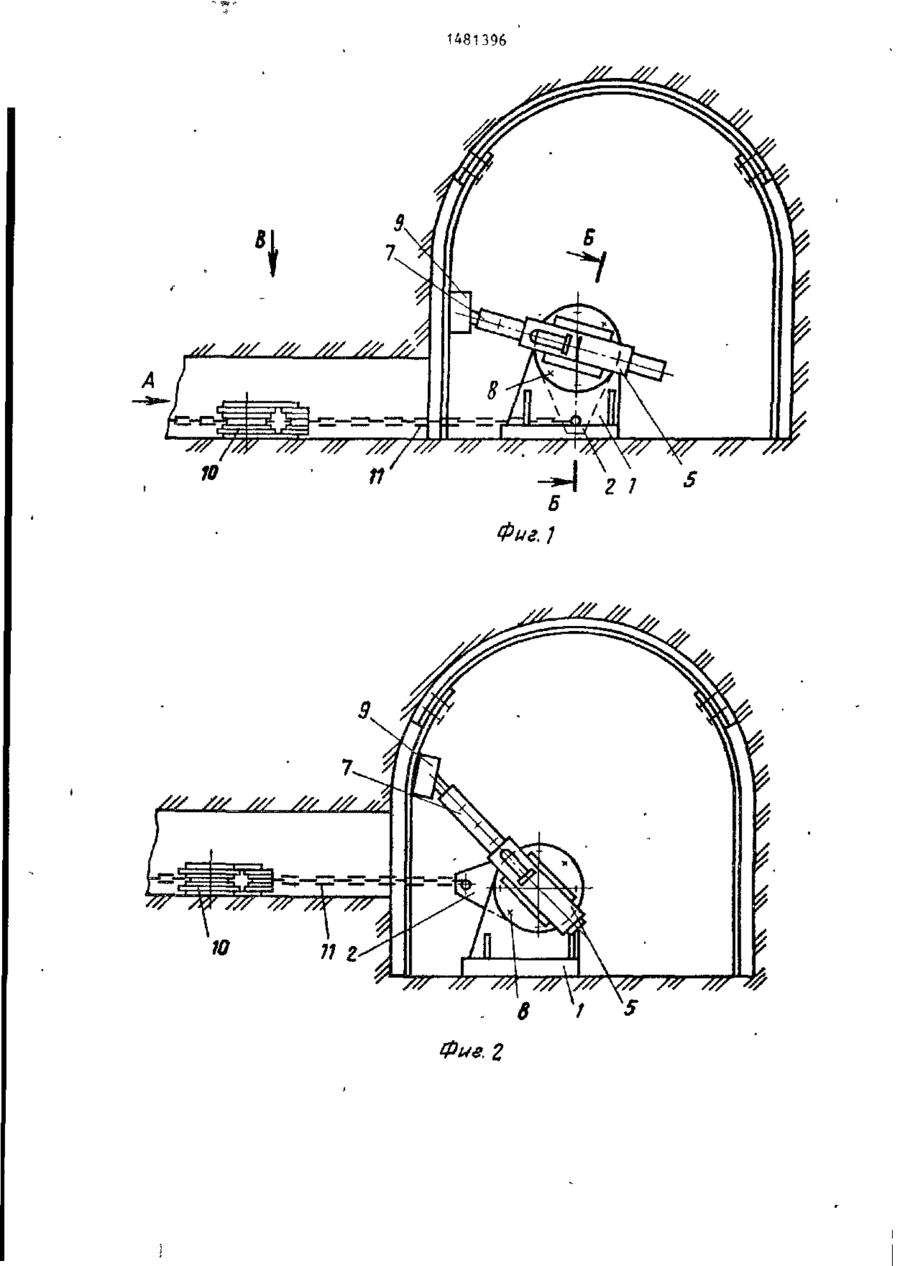

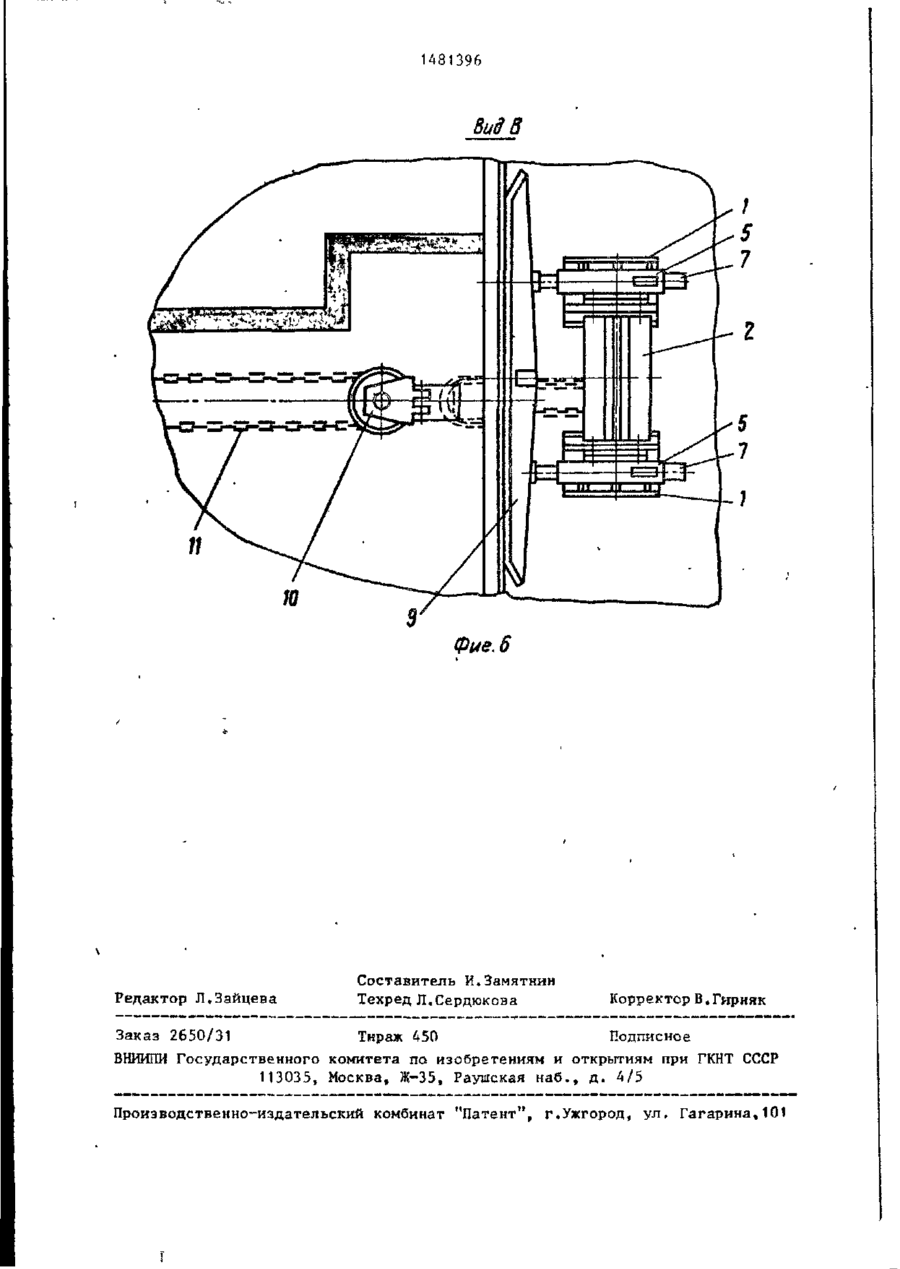

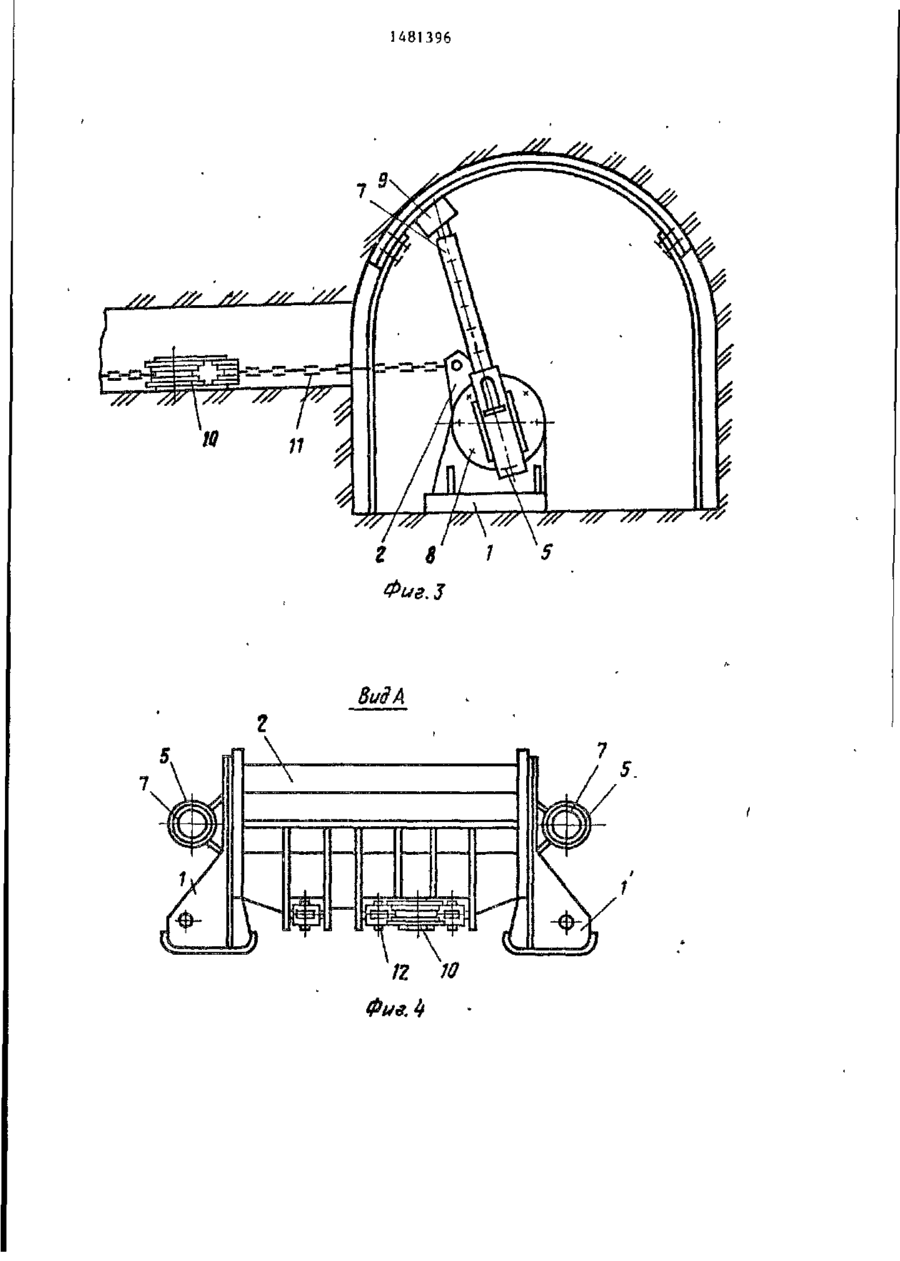

Изобретение относится к оборудованию для механизации выемки угля, а именно к скрепероструговым установкам. Цель изобретения - повышение надежности работы при размещении устройства в выработках с различной величиной подрывки боковых пород. Устройство содержит стойки 1, соединяющий их корпус 2 с расточками (Р) 3, направляющие 5 с цапфами 6 и штоками 7, распорную балку (РБ) и обводной ролик (ОР). Цапфы 6 размещены перпендикулярно продольной оси направляющей 5 и установлены в Р З.На штоках 7 размещена РБ . Крепление ОР к корпусу 2 осуществляют гибкой связью. В зависимости от величины подрывки боковых пород устанавливают корпус 2 путем его поворота на цапфах 6 направляющих 5 с интервалом 12° для ориентации ОР по углу падения. Распор РБ в крепь выработки производят разворотом направляющих 5 со штоками 7 и РБ в Р 3 корпуса 2. Упор РБ в штрековую крепь осуществляется за счет усилий в тяговом органе вь'емочной машины, действующих на ОР. 1 з.п. ф-лы, 6 ил. В- 6 у////////////////////////// Фиг. 5 1 1481396 Изобретение относится к оборудовав ных к стойкам 1 болтами 8, для нию для механизации выемки угля, а ориентации обводного ролика 10 по именно к скрепероструговым установуглу падения пласта и закрепляется кам. болтами h. Цель изобретения - повышение наДля распора балки 9 в крепь дежности работы при размещении устштрека в зависимости от подрывки боройства в выработках с различной ковых пород осуществляется разворот величиной подрывки боковых пород. направляющих 5 со штоками 7 и распорной балкой 9 на цапфах 6 в расНа фиг.1 изображено устройство 10 точках 3 корпуса 2 и направляющие 5 удержания обводного ролика выемочной крепятся к стойкам 1 болтами 8. Упор машины в лаве при верхней подрывке распорной балки 9 в штрековую крепь боковых пород; на фиг,2 - то же, при осуществляется за счет усилий в тягосмешанной подрывке, когда величина вом органе выемочной машины, дейстнижней подрывки не превышает 1 м; на 15 вующих на обводной ролик 10. Креплефиг.З - то же, при смешанной подрывние обводного ролика 10 к корпусу ке» когда величина нижней подрывки 2 осуществляется с помощью крепежных превышает 1 м; на Лиг.4 - вид А на элементов 12 и гибкой связи 11, а фиг.1 (без распорной балки)j на фиг.5 - разрез В-Б на фиг.1; на 20 перемещение устройства по выработке с помощью лебедки. фиг.6 - вид В на фиг.1. Устройство удержания обводного ролика выемочной машины состоит из двух стоек 1 и соединяющего их кор25 пуса 2, выполненного с обеих сторон с расточками 3. Крепление корпуса 2 ,к стойкам 1 осуществляется болтами 4. Направляющие 5 с цапфами 6 и штоками 7 устанавливаются в расточки 3 корпуса 2 и крепятся к стойке 1 бол- 30 тами 8. На штоках 7 устанавливается распорная балка 9. Обводной ролик Ю крепится к корпусу 2 гибкой связью 11 с помощью крепежных элементов 12, например, в виде осей, шайб и шплин- 35 тов. і Устройство удержания обводного ролика выемочной машины работает следующим образом. 40 Устройство размещается в прилегающей выработке. В зависимости от подрывки ее боковых пород корпус 2 поворачивается с интервалом 12° на цапфах 6 направляющих 5, прккреплен Ф о р м у л а и з о б р е т е н и я 1. Устройство удержания обводного ролика выемочной машины, включающее корпус, направляющие со штоками, на которых размещена распорная балка для упора в крепь выработки, стойки и обводной ролик, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы при размещении устройства в выработках с различной величиной подрывки боковых пород, его направляющие выполнены с цапфами, размещенными перпендикулярно их продольной оси, а корпус с обоих сторон выполнен с расточками, при этом цапфы установлены в расточках корпуса. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что корпус соединен с обводным роликом посредством гибкой связи, 1481396 t В s// /// & //У /// /У/ //У /// //////У /У/ >// / Фиг. /// /// ///////// t "S 1481396 Фив U81396 ВидВ 10 Фне.6 Редактор Л.Зайцева Составитель И.Замятнин Техред Л.Сердюкова Корректор В. Гирняк Тираж 450 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ., 113035, Москва» Ж-35, Раушская наб. д. А/5 Заказ 2650/31 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
