Щіткотримач для електричної машини

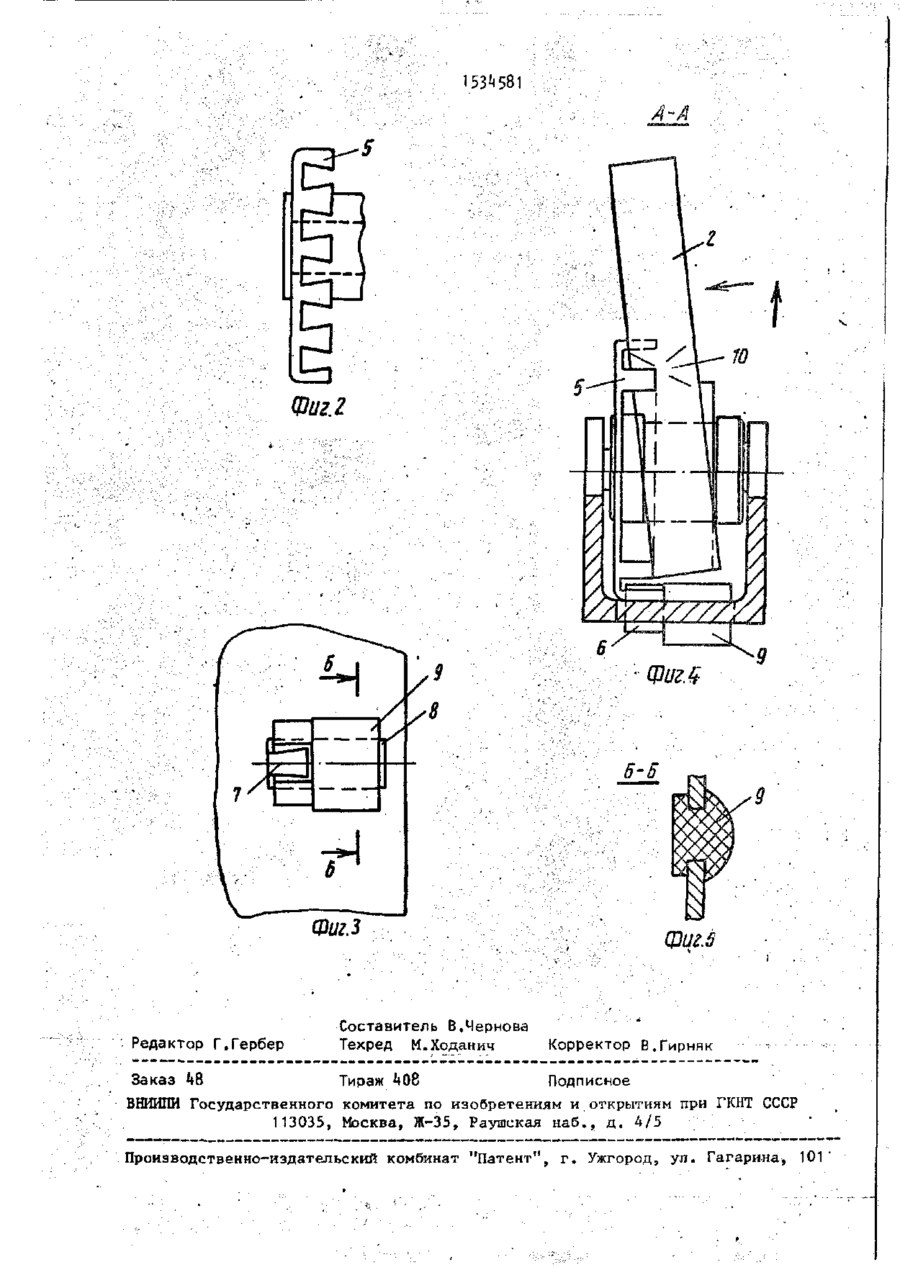

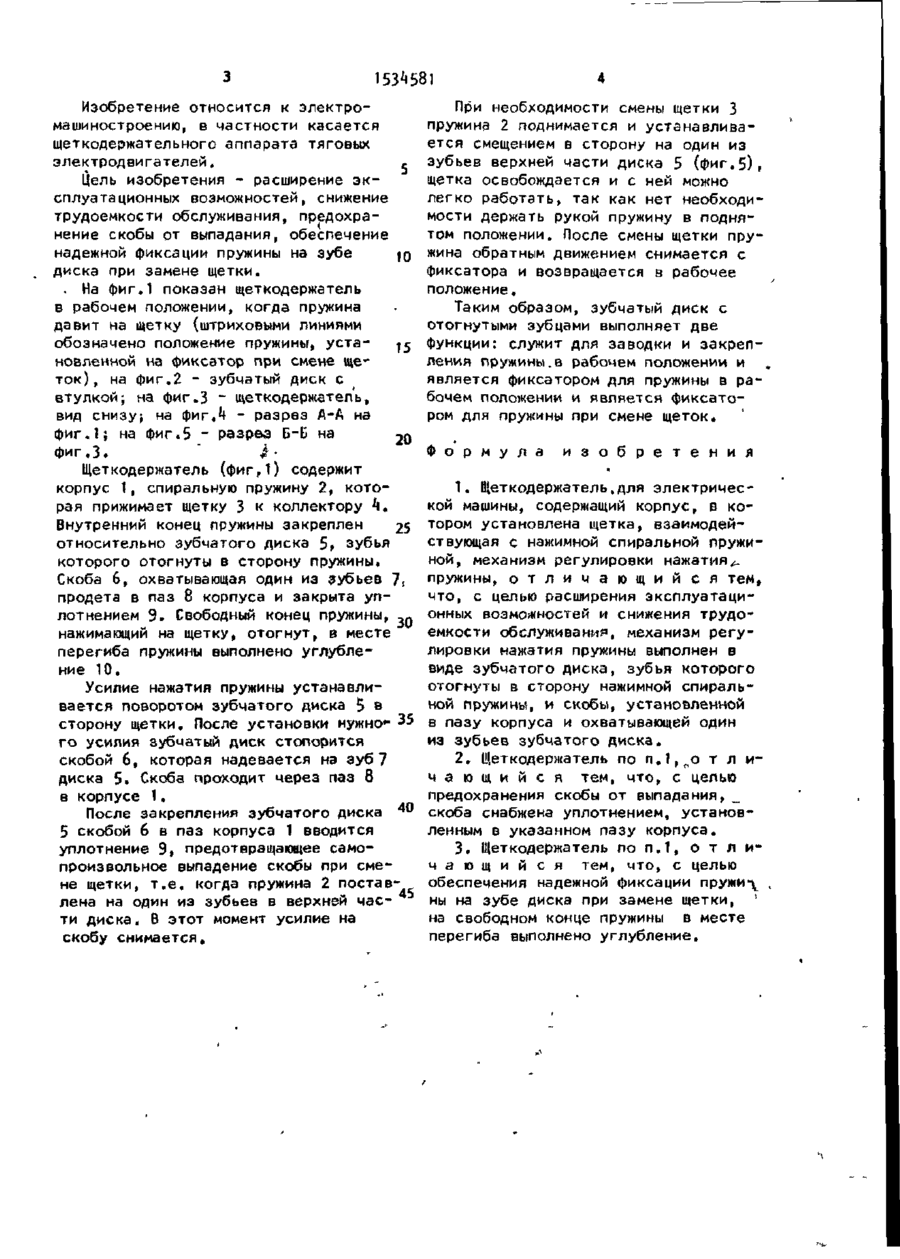

Изобретение относится к области электромашиностроения, в частности, касается щеткодержательного аппарата тяговых электродвигателей.. Целью изобретения является расширение эксплуатационных возможностей и снижение трудоемкости обслуживания. Внутренний конец спиральной пружины 2 щеткодержателя закреплен на втулке. Механизм, регулирующий усилие нажатия пружины на щетку, выполнен в виде зубчатого диска 5, зубья которого отогнуты в сторону пружины, и скобы 6, продетой в паз корпуса и охватывающей один из зубьев диска. Этот механизм позволяет также фиксировать пружину в поднятом положении для замены щетки, 2 з.п. ф-лы, 5 ил. ОЭ Фиг.1 £ L Х-*—* , : . '7 Г і 153 » 581 Изобретение относится к электромашиностроению, в частности касается щеткодержательного аппарата тяговых электродвигателей. 5 Цель изобретения - расширение эксплуатационных возможностей, снижение трудоемкости обслуживания, предохранение скобы от выпадания, обеспечение надежной фиксации пружины на зубе JQ диска при замене щетки. . На фиг.1 показан щеткодержатель в рабочем положении, когда пружина давит на щетку (штриховыми линиями обозначено положение пружины, уста^ новленной на фиксатор при смене щеток), на фиг.2 - зубчатый диск с втулкой; на фиг.З ~ щеткодержатель, вид снизу* на фиг.^ - разрез А-А на фиг,1; на фиг.5 ~ разрез Б-Б на 20 фиг.З* " £• Щеткодержатель (фиг,1) содержит корпус 1, спиральную пружину 2, которая прижимает щетку 3 к коллектору *1, Внутренний конец пружины закреплен 25 относительно зубчатого диска 5, зубья которого отогнуты в сторону пружины. Скоба 6, охватывающая один из зубьев 7, продета в паз 8 корпуса и закрыта уплотнением 9. Свободный конец пружины, 3 0 нажимающий на щетку, отогнут, в месте перегиба пружины выполнено углубление 10, Усилие нажатия пружины устанавливается поворотом зубчатого диска 5 в сторону щетки. После установки нужно»1 35 го усилия зубчатый диск стопорится скобой 6, которая надевается на зуб 7 диска 5. Скоба проходит через паз 8 в корпусе 1, После закрепления зубчатого диска 4 0 5 скобой 6 в паз корпуса 1 вводится уплотнение 9, предотвращающее самопроизвольное выпадение скобы при смене щетки, т.е. когда пружина 2 поставлена на один из зубьев в верхней час- 45 ти диска. В этот момент усилие на скобу снимается. При необходимости смены щетки 3 пружина 2 поднимается и устанавливается смещением в сторону на один из зубьев верхней части диска 5 (фиг.5), щетка освобождается и с ней можно легко работать, так как нет необходимости держать рукой пружину в поднятом положении. После смены щетки пружина обратным движением снимается с фиксатора и возвращается в рабочее положение. Таким образом, зубчатый диск с отогнутыми зубцами выполняет две функции: служит для заводки и закрепления пружины.в рабочем положении и является фиксатором для пружины в рабочем положении и является фиксатором для пружины при смене щеток. Ф о р м у л а и з о б р е т е н и я 1. Щеткодержатель,для электрической машины, содержащий корпус, в котором установлена щетка, взаимодействующая с нажимной спиральной пружиной, механизм регулировки нажатия^ пружины, о т л и ч а ю щ и й с я тем, что, с целью расширения эксплуатационных возможностей и снижения трудоемкости обслуживания, механизм регулировки нажатия пружины выполнен в виде зубчатого диска, зубья которого отогнуты в сторону нажимной спиральной пружины, и скобы, установленной в пазу корпуса и охватывающей один из зубьев зубчатого диска, 2. Щеткодержатель по п . 1 , п о т л ич а ю щ и й с я тем, что, с целью предохранения скобы от выпадания, скоба снабжена уплотнением, установленным в указанном пазу корпуса, 3. Щеткодержатель по п . 1 , о т л и ч а ю щ и й с я тем, что, с целью обеспечения надежной фиксации пружи\ ны на зубе диска при замене щетки, ! на свободном конце пружины в месте перегиба выполнено углубление. 153^581 А-А ШигЛ • ЩигЛ 5-5 Фш.з Редактор Г.Гербер Составитель В.Чернова Техред М.Ходанич ЩигМ Корректор В.Гирняк Заказ ^8 Тираж ^08 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская набв, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 • є • ., -t
