Пристрій для перемотування плівки у двохоб’єктивному стереофотоапараті

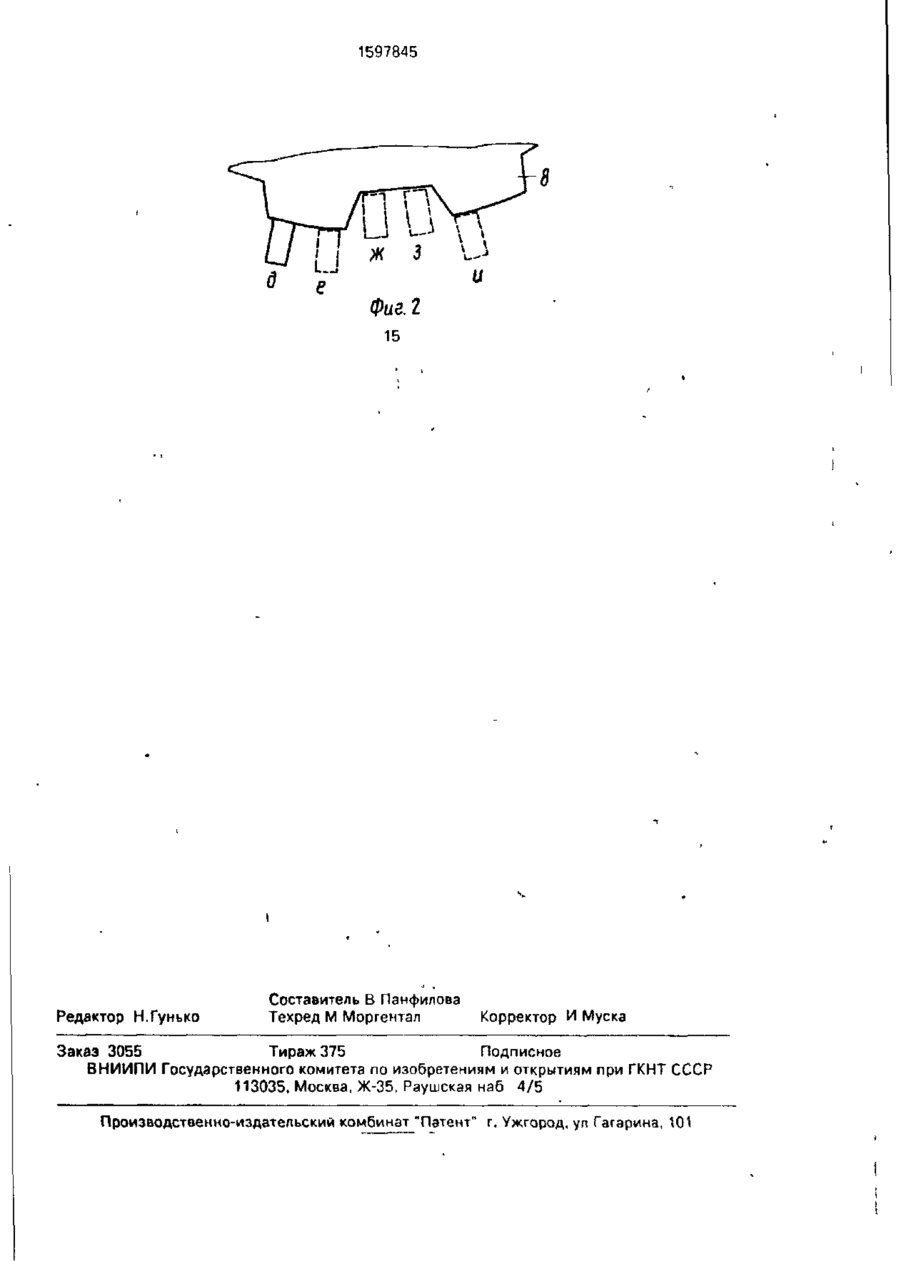

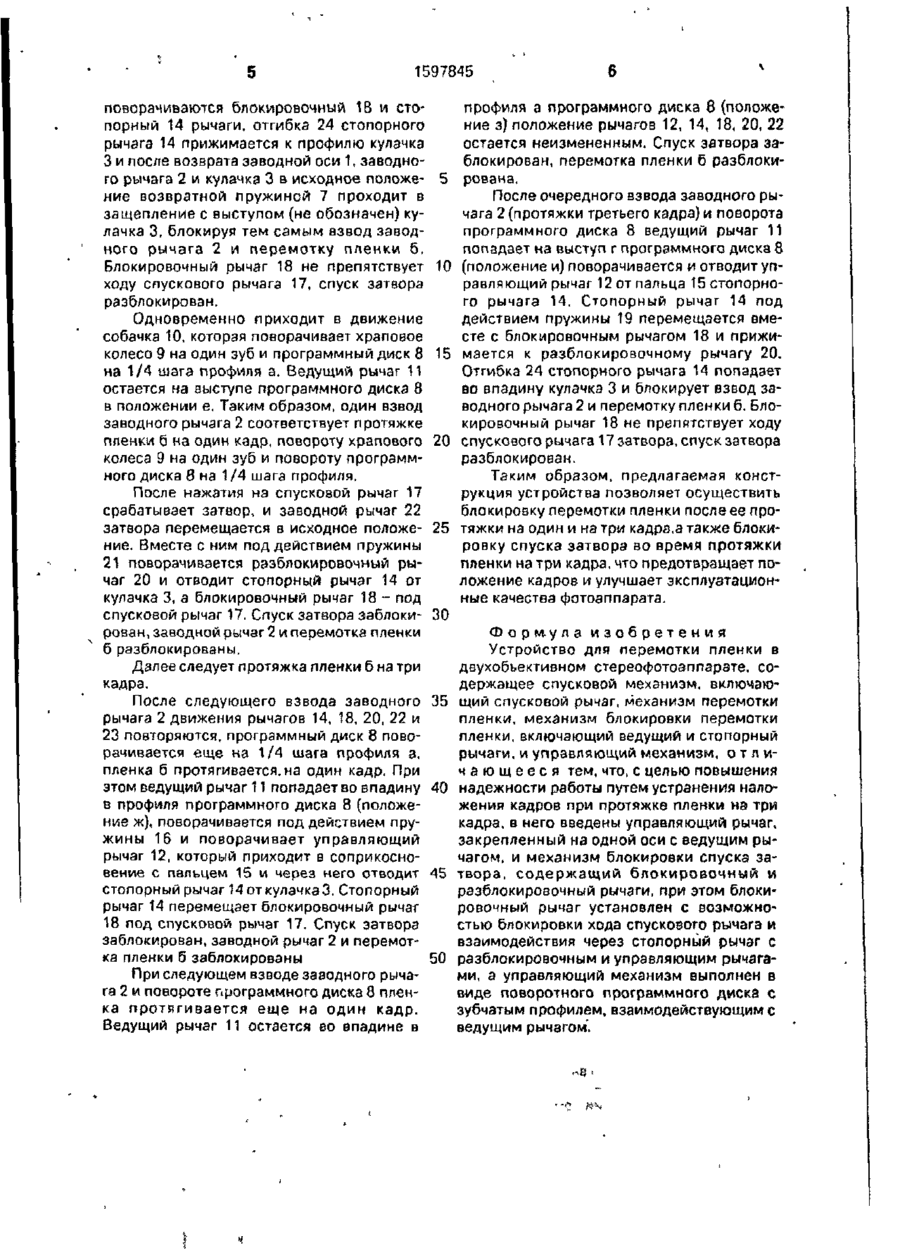

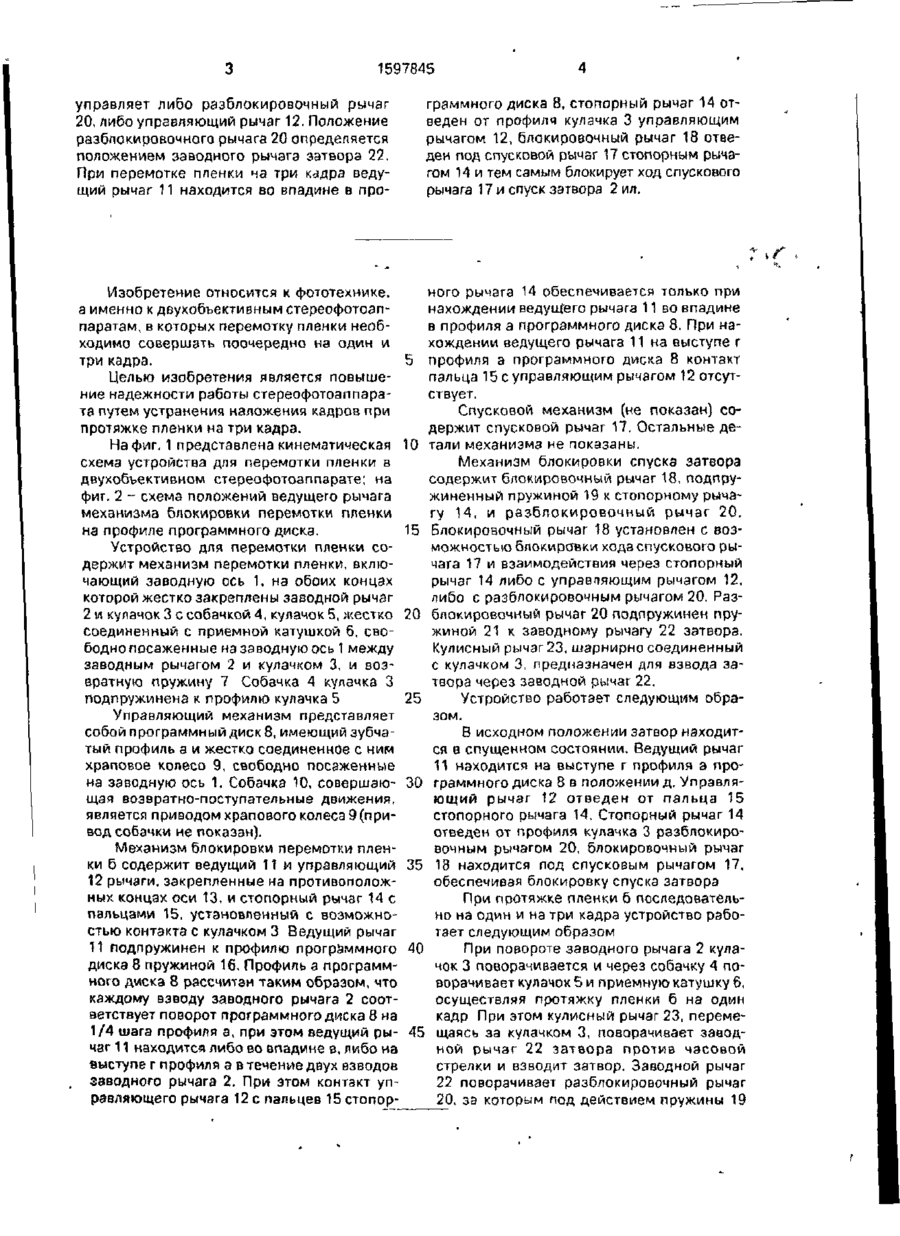

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) «„> 1597845 А1 (51)5 G 03 В 17/42, 35/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4602873/24-10 (22)05.11.88 * (46)07.10.90. Бюл, №37 • (71) Харьковское производственное машиностроительное объединение "ФЭД" (72) В.И. Барановский, В.В. Гончаров, Б.М.Шаповал и А.А.Мельник (53) 788.42(088.8) (56) Конструктор-моделист. 1975, № 1, с 42-44. Авторское свидетельство СССР № 838652, кл. G 03 В 35/10, 1978 (54) УСТРОЙСТВО ДЛЯ ПЕРЕМОТКИ ПЛЕНКИ В ДВУХОБЪЕКТИВНОМ СТЕРЕОФОТОАППАРАТЕ (57) Изобретение относится к фототехнике, в частности к даухобъективным стереофото аппаратам, и позволяет повысить надежность его в работе путем устранения наложения кадров при протяжке пленки на три кадра. Устройство содержит спусковой механизм, механизм блокировки спуска затвора, механизм перемотки пленки, механизм блокировки перемотки пленки и управляющий механизм. При каждом взводе заводного рычага 2 программный диск 8 поворачивается на определенный угол. В зависимости от положения ведущего рычага 11 либо во впадине в, либо на высоте г профиля а программного диска 8 управляющий рычаг 12 может контактировать с пальцем 15 стопорного рычага 14. Положением стопорного рычага 14 и подпружиненного к нему блокировочного рычага 18 г 00 ел 11 Фиг? іф-ft ' 1597845 управляет либо разблокировочный рычаг 20, либо управляющий рычаг 12. Положение разблокировочного рычага 20 определяется положением заводного рычага затвора 22. При перемотке пленки ча три кадра ведущий рычаг 11 находится во впадине в про граммного диска 8, стопорный рычаг 14 отведен от профиля кулачка 3 управляющим рычагом 12, блокировочный рычаг 18 отведен под спусковой рычаг М стопорным рычагом 14 и тем самым блокирует ход спускового рычага 17 и спуск затвора 2 ил. ного рычага 14 обеспечивается только при Изобретение относится к фототехнике, нахождении ведущего рычага 11 во впадине а именно к двухобъективным стереофотоапв профиля а программного диска 8. При напаратам, в которых перемотку пленки необхождении ведущего рычага 11 на выступе г ходимо совершать поочередно на один и три кадра. 5 профиля а программного диска 8 контакт пальца 15 с управляющим рычагом 12 отсутЦелью изобретения является повышествует. ние надежности работы стереофотоаппэрата путем устранения наложения кадров при Спусковой механизм (не показан) сопротяжке пленки на три кадра. держит спусковой рычаг 17. Остальные деНа фиг. 1 представлена кинематическая 10 тали механизма не показаны. схема устройства для перемотки пленки в Механизм блокировки спуска затвора двухобъективном стереофотоаппарате; на содержит блокировочный рычаг 18, подпруфиг. 2 - схема положений ведущего рычага жиненный пружиной 19 к стопорному рычамеханизма блокировки перемотки пленки гу 14, и разблокировочный рычаг 20. на профиле программного диска. 15 Блокировочный рычаг 18 установлен с возможностью блокировки хода спускового рыУстройство для перемотки пленки сочага 17 и взаимодействия через стопорный держит механизм перемотки пленки, вклюрычаг 14 либо с управпяющим рычагом 12, чающий заводную ось 1, на обоих концах либо с разблокировочным рычагом 20. Разкоторой жестко закреплены заводной рычаг 2 и кулачок 3 с собачкой 4, кулачок 5, жестко 20 блокировочный рычаг 20 подпружинен пружиной 21 к заводному рычагу 22 зэтворэ. соединенный с приемной катушкой 6, своКулисный рычаг 23, шарнирно соединенный бодно посаженные на заводную ось 1 между с кулачком 3, предназначен для взвода зазаводным рычагом 2 и кулачком 3, и возтвора через заводной рычаг 22. вратную пружину 7 Собачка 4 кулачка 3 подпружинена к профилю кулачка 5 25 Устройство работает следующим образом. Управляющий механизм представляет В исходном положении затвор находитсобой программный диск 8, имеющий зубчася в спущенном состоянии. Ведущий рычаг тый профиль а и жестко соединенное с ним 11 находится на выступе г профиля а прохраповое колесо 9, свободно посаженные на заводную ось 1. Собачка 10, совершаю- 30 граммного диска 8 в положении д. Управляющий рычаг 12 отведен от пальца 15 щая возвратно-поступательные движения, стопорного рычага 14. Стопорный рычаг 14 является приводом храпового колеса 9 (приотведен от профиля кулачка 3 разблокировод собачки не показан). вочным рычагом 20, блокировочный рычаг Механизм блокировки перемотки пленки б содержит ведущий 11 и управляющий 35 13 находится под спусковым рычагом 17, обеспечивая блокировку спуска затвора 12 рычаги, закрепленные на противоположных концах оси 13, и стопорный рычаг 14 с При протяжке пленки 6 последовательпальцами 15, установленный с возможноно на один и на три кадра устройство рабостью контакта с кулачком 3 Ведущий рычаг тает следующим образом 11 подпружинен к профилю программного 40 При повороте заводного рычага 2 куладиска 8 пружиной 16. Профиль а программчок 3 поворачивается и через собачку 4 поного диска 8 рассчитан таким образом, что ворачивает кулачок 5 и приемную катушку 6, каждому взводу заводного рычага 2 соотосуществляя протяжку пленки б на один ветствует поворот программного диска 8 на кадр При этом кулисный рычаг 23, переме1/4 шага профиля а, при этом ведущий ры- 45 щаясь за кулачком 3, поворачивает заводчаг 11 находится либо во впадине в, либо на ной рычаг 22 затвора против часовой выступе г профиля а в течение двух взводов стрелки и взводит затвор. Заводной рычаг заводного рычага 2. При этом контакт уп22 поворачивает разблокировочный рычаг равляющего рычага 12 с пальцев 15 стопор20, за которым под действием пружины 19 1597845 профиля а программного диска 8 (положеповорачиваются блокировочный 18 и стопорный 14 рычаги, отгибка 24 стопорного ние з) положение рычагов 12, 14, 18, 20, 22 рычага 14 прижимается к профилю кулачка остается неизмененным. Спуск затвора за3 и после возврата заводной оси 1, заводноблокирован, перемотка пленки б разблокиго рычага 2 и кулачка 3 в исходное положе- 5 рована. ние возвратной пружиной 7 проходит в После очередного взвода заводного рызащепление с выступом (не обозначен) кучага 2 (протяжки третьего кадра) и поворота лачка 3, блокируя тем самым взвод заводпрограммного диска 8 ведущий рычаг 11 ного рычага 2 и перемотку пленки б. попадает на выступ г программного диска 8 Блокировочный рычаг 18 не препятствует 10 (положение и) поворачивается и отводит упходу спускового рычага 17, спуск затвора равляющий рычаг 12 от пальца 15 стопорноразблокирован. го рычага 14. Стопорный рычаг 14 под действием пружины 19 перемещается вмеОдновременно приходит в движение сте с блокировочным рычагом 18 и прижисобачка 10, которая поворачивает храповое колесо 9 на один зуб и программный диск 8 15 мается к разблокировочному рычагу 20. на 1/4 шага профиля а. Ведущий рычаг 11 Отгибка 24 стопорного рычага 14 попадает остается на выступе программного диска 8 во впадину кулачка 3 и блокирует взвод зав положении е, Таким образом, один взвод водного рычага 2 и перемотку пленки б. Блозаводного рычага 2 соответствует протяжке кировочный рычаг 18 не препятствует ходу пленки б на один кадр, повороту храпового 20 спускового рычага 17 затвора, спуск затвора колеса 9 на один зуб и повороту программразблокирован, ного диска 8 на 1 /4 шага профиля. Таким образом, предлагаемая констПосле нажатия на спусковой рычаг 17 рукция устройства позволяет осуществить срабатывает затвор, и заводной рычаг 22 блокировку перемотки пленки после ее прозатвора перемещается в исходное положе- 25 тяжки на один и на три кадра,а также блокиние. Вместе с ним под действием пружины ровку спуска затвора во время протяжки 21 поворачивается разблокировочный рыпленки на три кадра, что предотвращает почаг 20 и отводит стопорный рычаг 14 от ложение кадров и улучшает эксплуатационкулачка 3, а блокировочный рычаг 18 - под ные качества фотоаппарата. спусковой рычаг 17. Спуск затвора заблоки- 30 рован, заводной рычаг 2 и перемотка пленки Формула изобретения б разблокированы. Устройство для перемотки пленки в двухобьективном стереофотоаппарате, соДалее следует протяжка пленки б на три держащее спусковой механизм, включаюкадра. После следующего взвода заводного 35 щий спусковой рычаг, механизм перемотки пленки, механизм блокировки перемотки рычага 2 движения рычагов 14, 18. 20, 22 и пленки, включающий ведущий и стопорный 23 повторяются, программный диск 8 поворычаги, и управляющий механизм, о т л и рачивается еще на 1/4 шага профиля а, ч а ю щ е е с я тем, что, с целью повышения пленка б протягивается, на один кадр. При этом ведущий рычаг 11 попадает во впадину 40 надежности работы путем устранения наложения кадров при протяжке пленки на три в профиля программного диска 8 (положекадра, в него введены управляющий рычаг, ние ж), поворачивается под действием прузакрепленный на одной оси с ведущим рыжины 16 и поворачивает управляющий чагом, и механизм блокировки спуска зарычаг 12, который приходит в соприкосновение с пальцем 15 и через него отводит 45 твора, содержащий блокировочный и разблокировочный рычаги, при этом блокистопорный рычаг 14 от кулачка 3. Стопорный ровочный рычаг установлен с возможнорычаг 14 перемещает блокировочный рычаг стью блокировки хода спускового рычага и 18 под спусковой рычаг 17. Спуск затвора взаимодействия через стопорный рычаг с заблокирован, заводной рычаг 2 и перемотка пленки б заблокированы 50 разблокировочным и управляющим рычагами, а управляющий механизм выполнен в При следующем взводе заводного рычавиде поворотного программного диска с га 2 и повороте программного диска 8 плензубчатым профилем, взаимодействующим с ка протягивается еще на один кадр. ведущим рычагом'. Ведущий рычаг 11 остается во впадине в 1597845 U Редактор Н.Гунько Составитель В Панфилова Техред М Моргентал Корректор И Муска Заказ 3055 Тираж 375 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35, Раушская наб 4/5 Производствен но-издательски и комбинат "Патент" г. Ужгород, уп Гагарина, 101
