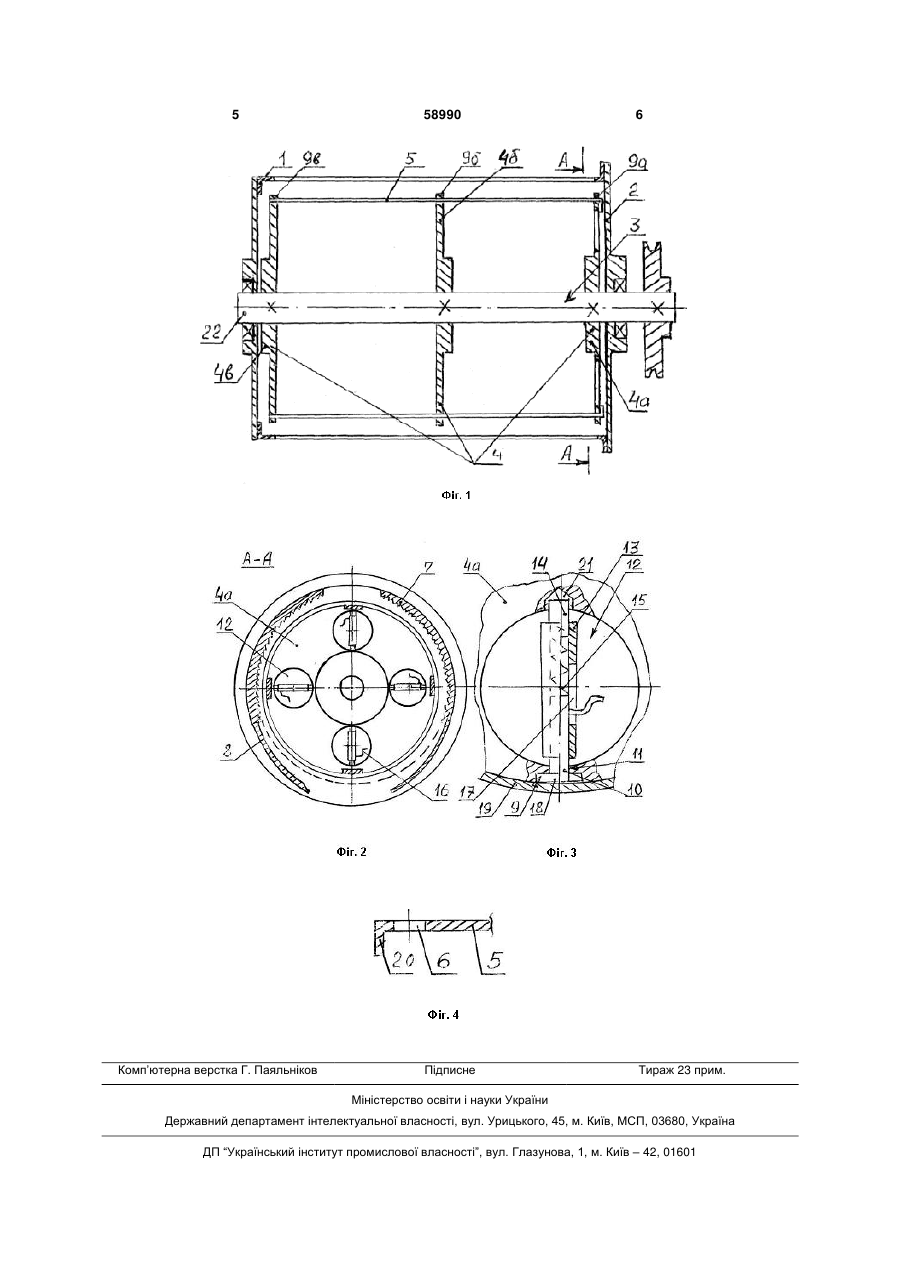

Роторна дробарка зерна

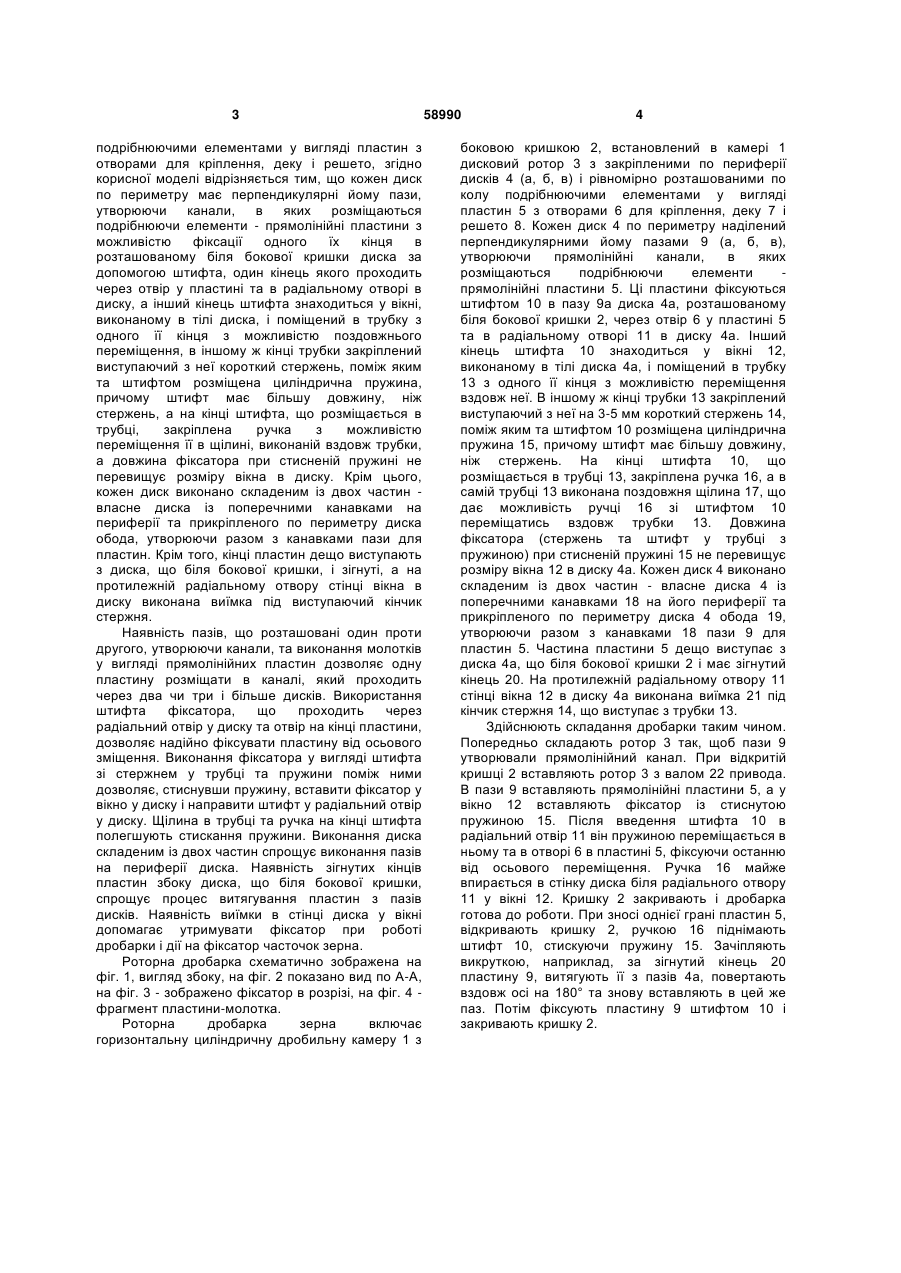

1. Роторна дробарка зерна, що містить горизонтальну циліндричну дробильну камеру з боковою кришкою, встановлений в камері дисковий ротор з закріпленими по периферії дисків і рівномірно розташованими по колу подрібнюючими елементами у вигляді пластин з отворами для кріплення, деку і решето, яка відрізняється тим, що кожен диск по периметру має перпендикулярні йому пази, утворюючи канали, в яких розміщаються подрібнюючі елементи - прямолінійні пластини з можливістю фіксації одного їх кінця в розташованому біля бокової кришки диска за допомогою штифта, один кінець якого проходить через отвір у пластині та в U 2 (19) 1 3 подрібнюючими елементами у вигляді пластин з отворами для кріплення, деку і решето, згідно корисної моделі відрізняється тим, що кожен диск по периметру має перпендикулярні йому пази, утворюючи канали, в яких розміщаються подрібнюючи елементи - прямолінійні пластини з можливістю фіксації одного їх кінця в розташованому біля бокової кришки диска за допомогою штифта, один кінець якого проходить через отвір у пластині та в радіальному отворі в диску, а інший кінець штифта знаходиться у вікні, виконаному в тілі диска, і поміщений в трубку з одного її кінця з можливістю поздовжнього переміщення, в іншому ж кінці трубки закріплений виступаючий з неї короткий стержень, поміж яким та штифтом розміщена циліндрична пружина, причому штифт має більшу довжину, ніж стержень, а на кінці штифта, що розміщається в трубці, закріплена ручка з можливістю переміщення її в щілині, виконаній вздовж трубки, а довжина фіксатора при стисненій пружині не перевищує розміру вікна в диску. Крім цього, кожен диск виконано складеним із двох частин власне диска із поперечними канавками на периферії та прикріпленого по периметру диска обода, утворюючи разом з канавками пази для пластин. Крім того, кінці пластин дещо виступають з диска, що біля бокової кришки, і зігнуті, а на протилежній радіальному отвору стінці вікна в диску виконана виїмка під виступаючий кінчик стержня. Наявність пазів, що розташовані один проти другого, утворюючи канали, та виконання молотків у вигляді прямолінійних пластин дозволяє одну пластину розміщати в каналі, який проходить через два чи три і більше дисків. Використання штифта фіксатора, що проходить через радіальний отвір у диску та отвір на кінці пластини, дозволяє надійно фіксувати пластину від осьового зміщення. Виконання фіксатора у вигляді штифта зі стержнем у трубці та пружини поміж ними дозволяє, стиснувши пружину, вставити фіксатор у вікно у диску і направити штифт у радіальний отвір у диску. Щілина в трубці та ручка на кінці штифта полегшують стискання пружини. Виконання диска складеним із двох частин спрощує виконання пазів на периферії диска. Наявність зігнутих кінців пластин збоку диска, що біля бокової кришки, спрощує процес витягування пластин з пазів дисків. Наявність виїмки в стінці диска у вікні допомагає утримувати фіксатор при роботі дробарки і дії на фіксатор часточок зерна. Роторна дробарка схематично зображена на фіг. 1, вигляд збоку, на фіг. 2 показано вид по А-А, на фіг. 3 - зображено фіксатор в розрізі, на фіг. 4 фрагмент пластини-молотка. Роторна дробарка зерна включає горизонтальну циліндричну дробильну камеру 1 з 58990 4 боковою кришкою 2, встановлений в камері 1 дисковий ротор 3 з закріпленими по периферії дисків 4 (а, б, в) і рівномірно розташованими по колу подрібнюючими елементами у вигляді пластин 5 з отворами 6 для кріплення, деку 7 і решето 8. Кожен диск 4 по периметру наділений перпендикулярними йому пазами 9 (а, б, в), утворюючи прямолінійні канали, в яких розміщаються подрібнюючи елементи прямолінійні пластини 5. Ці пластини фіксуються штифтом 10 в пазу 9а диска 4а, розташованому біля бокової кришки 2, через отвір 6 у пластині 5 та в радіальному отворі 11 в диску 4а. Інший кінець штифта 10 знаходиться у вікні 12, виконаному в тілі диска 4а, і поміщений в трубку 13 з одного її кінця з можливістю переміщення вздовж неї. В іншому ж кінці трубки 13 закріплений виступаючий з неї на 3-5 мм короткий стержень 14, поміж яким та штифтом 10 розміщена циліндрична пружина 15, причому штифт має більшу довжину, ніж стержень. На кінці штифта 10, що розміщається в трубці 13, закріплена ручка 16, а в самій трубці 13 виконана поздовжня щілина 17, що дає можливість ручці 16 зі штифтом 10 переміщатись вздовж трубки 13. Довжина фіксатора (стержень та штифт у трубці з пружиною) при стисненій пружині 15 не перевищує розміру вікна 12 в диску 4а. Кожен диск 4 виконано складеним із двох частин - власне диска 4 із поперечними канавками 18 на його периферії та прикріпленого по периметру диска 4 обода 19, утворюючи разом з канавками 18 пази 9 для пластин 5. Частина пластини 5 дещо виступає з диска 4а, що біля бокової кришки 2 і має зігнутий кінець 20. На протилежній радіальному отвору 11 стінці вікна 12 в диску 4а виконана виїмка 21 під кінчик стержня 14, що виступає з трубки 13. Здійснюють складання дробарки таким чином. Попередньо складають ротор 3 так, щоб пази 9 утворювали прямолінійний канал. При відкритій кришці 2 вставляють ротор 3 з валом 22 привода. В пази 9 вставляють прямолінійні пластини 5, а у вікно 12 вставляють фіксатор із стиснутою пружиною 15. Після введення штифта 10 в радіальний отвір 11 він пружиною переміщається в ньому та в отворі 6 в пластині 5, фіксуючи останню від осьового переміщення. Ручка 16 майже впирається в стінку диска біля радіального отвору 11 у вікні 12. Кришку 2 закривають і дробарка готова до роботи. При зносі однієї грані пластин 5, відкривають кришку 2, ручкою 16 піднімають штифт 10, стискуючи пружину 15. Зачіпляють викруткою, наприклад, за зігнутий кінець 20 пластину 9, витягують її з пазів 4а, повертають вздовж осі на 180° та знову вставляють в цей же паз. Потім фіксують пластину 9 штифтом 10 і закривають кришку 2. 5 Комп’ютерна верстка Г. Паяльніков 58990 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7 58990 8
