Пристрій для збору сечі

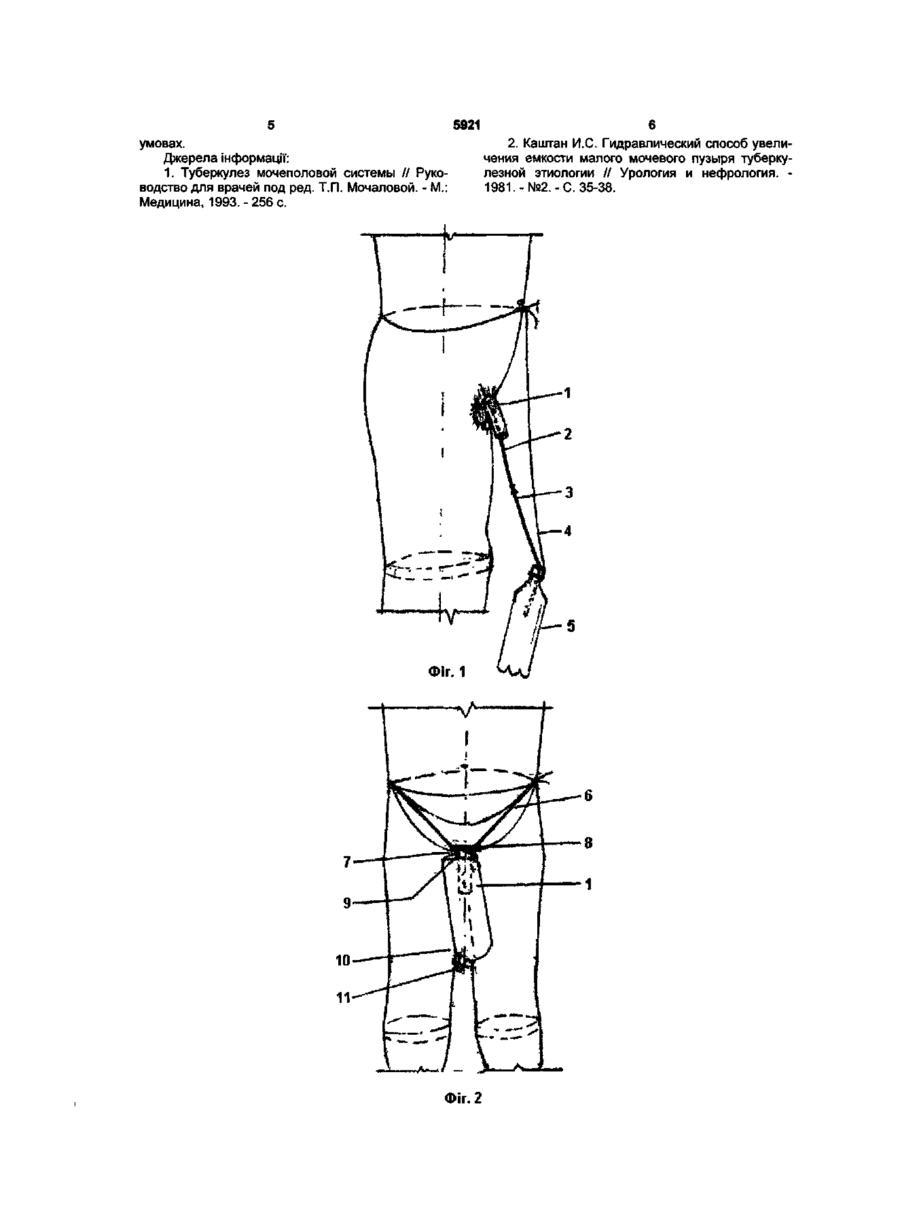

Пристрій для збору сечі, що містить катетер, трубку, балон, кріплення, який відрізняється тим, що він виконаний у вигляді витягнутого по діагоналі балона з еластичного матеріалу, з округленими гранями, містить з одного кінця діагоналі патрубок з кільцем, що стягується, розташованим щільно на члені, зсередини - резиновим клапаном із отвором, з іншого кінця діагоналі - відвідною трубкою з краном, при цьому для кріплення балона до тіла він містить пояс. Корисна модель відноситься до галузі медицини, а точніше до урології, до лікування сечостатевих хвороб в чоловіків, з включенням хірургічних методів і може бути використаний хворими з даною патологією. Соціальна значимість запальних процесів багато в чому визначається віковою структурою контингентів, що хворіють. Відомий пристрій для реалізації способу збору сечі, який містить катетер, трубку, балон, кріплення (фіг. 1). Технологія виконання операцій на сечостатевій системі ретельно описана в роботах д.мед.н Мочалової Т.П. - найближчий аналог пристрою [1]. Сечоводи дренуються полівініловими трубками, кінці котрих виводяться через уретру. Штучний сечовий міхур також дренується через уретру полівініловими трубками. Через уретру за допомогою електрогідравлічної цистолітотрипсії руйнують каміння в сечовому міхурі (проф. Дзюбак B.C.). В окремих випадках отримала розповсюдження трансуретральна електрорезекція передміхурової залози при її ураженнях. Після операції в уретрі завжди розміщують катетер, який з'єднується з відвідною трубкою. При цьому сеча випускається через катетер, трубку у балон (в пластмасову пляшку). Недоліком пристрою є неможливість контрольованого збору сечі в ємність-балон. Пристрій немає типового еластичного балону, кріплень. Найближчий аналог непридатний для збору сечі в нічний час (сеча часто витікає повз катетер), а також при ходьбі, перебуванні в тісному транспорті, в домашніх умовах. В основу корисної моделі пристрою для збору сечі поставлене завдання полегшення періоду одужання, шляхом використання на перший погляд простішого пристосування балону, кріплень, апробованих промисловістю, чим досягається контролюємо свідомістю відведення і збір сечі під час сну, зі зменшенням страждань і психічних розладів. Поставлене завдання вирішується тим, що пристрій для реалізації способу збору сечі, який містить катетер, трубки, балон, кріплення, відповідно до корисної моделі, пристрій виконаний у вигляді витягнутого по діагоналі балону з еластичного матеріалу, з округленими гранями, містить з одного кінця діагоналі патрубок з кільцем, що стягуються і розташовується щільно на статевому члені, з всередині резиновим клапаном та отвором, з іншого кінця діагоналі відвідною трубкою з краном, при цьому для кріплення балону до тіла воно містить пояс. Розташування балону, що пропонується, на члені дозволяє здійснювати деривацію сечі, забезпечує комфортно витримувати післяопераційний період лікування, сприяє прискоренню одужання, разом із балоном рухатися без тревоги у тісному транспорті. Відомий гідравлічний спосіб збільшення ємності сечового міхура. В передопераційний період під спинномозковою анестезією в сечовий міхур вводять катетер з балоном, котрий рівномірно розтягується тільки під тиском рідини. Сконструйований балон може вмістити до 500 мл CM ю О) 5921 рідини. Для наповнення застосовується фурацилін. Збільшення ємності міхура досягається шляхом додаткового введення в балон рідини для створення гідростатичного тиску, котрий призводить до розтягнення сечового міхура - найближчий аналог способу [2]. Катетер-балон є необхідною складовою частиною при гідравлічному способі збільшення ємності сечового міхура. Балон запобігає від потрапляння рідини до нирок, а при випадковому розриві міхура перешкоджає проникненню введеної рідини до біляміхурного простору. Збільшення ємності виконують поперемінним введенням розчину фурациліну, утриманням рідини протягом ЗО хвилин з наступним вилученням. Після 10-хвилинного "відпочинку" міхура його повторно наповнюють значно більшою кількістю рідини. Примусове перерозтягнення міхура повторюють 3-5 разів з поступовим збільшенням гідростатичного тиску. За рахунок більшої кількості введеної рідини - в 1,5-2-2,5-3 рази досягають збільшення ємності сечового міхура. Закінчуючи маніпуляцію збільшення міхура, виконують цистографію шляхом введення в катетер такої ж кількості рентгеноконтрастної речовини. Потім катетер вилучають, встановлюють інший катетер. В післяопераційний період, в наступні 7-10 діб в сечовий міхур 1 раз на добу через катетер вводять 50 мл 0,8% розчину метилурацила з додаванням 50 мл гідрокортизону і 25 мл розчину новокаїну. Крім того, хворі приступають до тренування сечового міхура з метою утримання тієї ємності, до якої його збільшили. Тренування сечового міхура протягом 2 тижнів рекомендують і в якості самостійного методу лікування у хворих з іншими функціональними порушеннями сечовиділення. Спосіб введення в катетер рентгеноконтрастної речовини може застосовуватися й при вилученні аденоми передміхурової залози, операції на стриктурі уретри. Захворювання, що викликається звуженням просвіту сечовидільного каналу з утворенням стриктури уретри зустрічається часто. Недоліками способу є вимушене тривале утримання катетеру в сечовидільному каналі, запалення з цього приводу уретри, витікання сечі повз катетер, а після вилучення катетеру спостерігається часте сечовиділення, особливо вночі. Остання обставина важко переноситься хворими. Авторами поставлено завдання створення компактного сечоприймача, відносного комфорту, терплячості, що забезпечує безболісне злиття сечі, прискорене й стійке одужання хворого. В способі збору сечі, який пропонується авторами, при котрому проводять передопераційну підготовку, операцію, встановлення катетеру, трубки з балоном, сечовиділення в післяопераційний період, передбачається, що спочатку з статевого члену вилучають катетер з трубкою, балон із сечею, потім встановлюють на член патрубок з балоном, періодично зливають сечу в період загоєння уретри, при цьому визначають частоту сечовиділення, колір, прозорість, об'єм залишкової сечі, виконують періодично бужування уретри бужами різного калібру. Безболісне розташування балону на члені дозволяє невимушене зливати сечу, зменшити і переносити неприємні відчуття в момент сечовиділення, впливати заспокійливо на психіку хворого, прискорити загоєння рани на уретрі. Наведений пристрій представлений на: фіг. 1 загальний вигляд збоку (що має місце на даний момент); фіг. 2 - вид спереду (варіант, який пропонується); фіг. З - план балону; види по А-А, Фіг.4 і Б-Б, Фіг.5. На фігурі не показані додаткові деталі кріплення, патрубка, клапану, крану. На кресленні вказано статевий член 1 на тілі, катетер 2, трубка 3 відведення сечі, кріплення 4 з марлі, балон 5 (пляшка з під води), пояс 6, патрубок 7 з кільцем 8, що стягується, на члені, клапан 9 з отвором для пропускання члену, балон 10 для збору сечі, відвід 11 на кінці. Окремі необхідні параметри по технології виготовлення і апробації перед масовим виробництвом можуть бути відпрацьовані на моделі. Модель може бути підібрана з прозорого еластичного матеріалу за міцністю, водонепроникністю і стійкістю. Результати опитів, як правило, зменшують основні витрати по виробництву балонів. Пристрій працює наступним чином (фіг. 2). Як відомо, після операції, які пов'язані із сечостатевою системою хворі в основному скаржаться на часте сечовиділення з інтервалом у 40-60 хвилин як вдень, та і вночі. Після вилучення катетеру 2 частота сечовиділення не зменшується, часто сеча йде з кров'ю. В цей момент зручно користуватися локальним балоном 10, котрий за допомогою патрубку 7, кільця 8 встановлюється на члені 1. Член також пропускається в отвір клапану 9 з резини, при цьому злиття сечі відбувається безболісно. При лежачому положенні тіла клапан щільно закриває щілини і сеча зворотно не потрапляє до простору між патрубком і клапаном. Балон 9 виконаний з еластичного міцного матеріалу об'ємом 600-800 мл з відводом і краном 11. Балон щільно прикріплюється до тіла за допомогою смуги-поясу 6, котрий виготовляється разом із балоном. В потрібний момент відкриттям отвору в крані 11 сеча зливається у туалет. Об'єм балону забезпечує всі нічні позиви сечовиділення (фіг. 3). Використання пристрою і способу, що пропонуються, в порівнянні з відомими та іншими технічними рішеннями (приблизно в 2-3 рази) дозволяють зменшити терміни перебування хворого в стаціонарі, підвищити ефективність лікування, тим самим в цілому зменшити витрати на лікування цієї категорії хворих. Крім того, пристрій, який пропонується, дозволяє знизити загальну трудомісткість на 20-30% за рахунок збереження чистої білизни, за рахунок зменшення кількості медпрепаратів, за рахунок зменшення кількості катетерів, за рахунок збереження вартості медпрепаратів. Спосіб, що пропонується, може бути використаний як в післяопераційний період у стаціонарі, так й при переїздах у транспорті та в домашніх 5921 умовах. Джерела інформації: 1. Туберкулез мочеполовой системы // Руководство для врачей под ред. Т.П. Мочаловой. - М.: Медицина, 1993. - 256 с. Фіг. 2 6 2. Каштан И.С. Гидравлический способ увеличения емкости малого мочевого пузыря туберкулезной этиологии // Урология и нефрология. 1981.-№2. -С. 35-38. 5921 If A-A Б Б 10 Фіг. З Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
